CB RADIO

Service Manual AE 6890

Downloaded from www.cbradio.nl

Technische Mitteilung zu AE 6890

Problem: Bei Montage einer schlecht geerdeten Antenne oder einer Antenne mit

schlechtem SWR sehr nahe am Funkgerät im LKW kann es vorkommen, dass das

Sendesignal vom Mikrofonkabel aufgenommen wird und die Modulation gestört wird

(das Ergebnis sind starke Verzerrungen in AM).

Abhilfe

a) Antenne in Ordnung bringen

oder

b) zusätzlichen Kondensator 103 =

10 nF bzw. 0.01 µF nach Bild direkt

an der Mikrofonbuchse zwischen

Pin 1 und Masse einbauen

Technical Information AE 6890

Problem: If the antenna is mounted in a truck installation very close to the radio, has

a bad grounding or a bad SWR, it may happen that RF energy will be is picked up by

the microphone cable. The consequence can be a distorted modulation quality in AM.

Solution

a) install a correct grounded antenna

and take care that the SWR is good

or

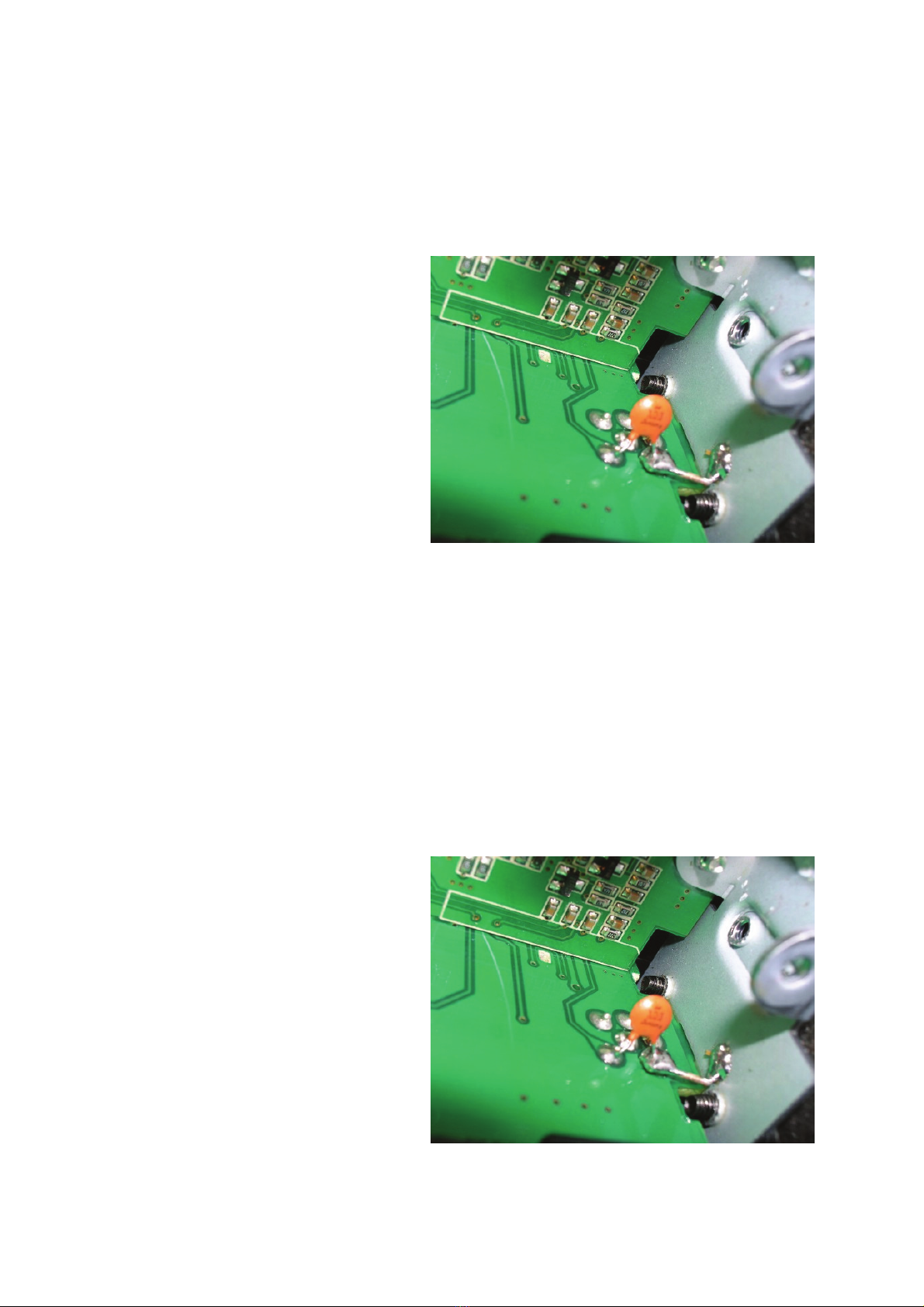

b) add a capacitor 10 nF = 0.01 µF

(printing 103) inside the radio as

shown on the picture. The capacitor

shall be soldered directly to pin 1 of

the mic socket and ground as shown

on the photo.

© Alan Electronics - July2010

Technische Information zu AE 6890

Softwarebugs in Produktionen bis einschl. Dezember 2008

Sehr geehrter Kunde,

leider haben sich zwei kleine Softwarefehler bei dem AE 6890 gezeigt:

1. Tastentöne (BP) an-aus: In genau folgender Situation kann auftreten:

• Sie haben die Tastentöne durch Druck auf die Taste BP deaktiviert, das

Tonsymbol ist erloschen.

• Nun versuchen Sie, das Gerät von Kanalanzeige auf Frequenzanzeige

umzuschalten

Dieser Vorgang funktioniert nicht, stattdessen macht das Gerät einen internen Reset,

piept 2 x und startet neu.

Abhilfe:

Ändern Sie die Reihenfolge:

• Lassen Sie zunächst die Tastentöne eingeschaltet,

• nehmen Sie jetzt Ihre Einstellung (MHz statt Kanalnummer) vor und

• schalten sie als letztes die Tastentöne wieder ab, sofern gewünscht.

• Der Softwarebug ist ab Werk bei Seriennummern höher als 08120101

behoben.

• Bei Geräten mit niedrigerer Seriennummer und bei Seriennummern zwischen

08120 510 und 081201010.

2. Prioritätskanal

Prioritätskanäle sind zur Zeit nur aus den internationalen Kanälen 1 – 40 wählbar,

also nicht bei den deutschen Kanalnummern zwischen 41 und 80.

Wir bereiten eine neue Software vor, die auch Bug 2 beseitigt. In den Fällen, wo

auch Prioritätskanäle zwischen 41-80 erforderlich sein sollten, bieten wir demnächst

einen Austauschservice für die Frontplatine an.

Anfragen bitte an unseren Service unter

[email protected] bzw. 06103 9481 22.

19.2.2009 Alan Electronics GmbH

Technical Information AE 6890

Softwarebug in production until December 2008

Dear customer,

unfortunately we have discovered two small software bugs in AE 6890.

1. Beep tones (BP) on off: in exactly the following situation can happen:

• You have disabled the keyboard beep tones by pressing BP.

• Now you try to change the channel display into frequency display

This procedure will not work, the radio performs only an internal reset and produces

2 x beep tones and starts again.

Solution:

Change the sequence:

• First let the beep tones remain activated,

• Now change channel number display into MHz display

• Now you can deactivate the beep tones, if desired

• This softwarebug is solved from factory for units with serial numbers higher

than: 08120101

• The software bug is not solved at units with lower serial numbers and also not

at units with serial numbers between 08120 510 und 081201010 .

2. Priority channel

It is not possible to select one of the German channels 41-80 as priority channel. Up

to now, the priority channel can only be selected from the international channels 1-

40.

We prepare a software update, which removes both bugs. In cases, where a priority

channel between 41 and 80 is necessary, we will offer the replacement of the front

panel PC board soon. In such cases please contact our service dept. via e-mail

under [email protected] or (+49) (0)6103 9481 22

19.2.2009 Alan Electronics GmbH

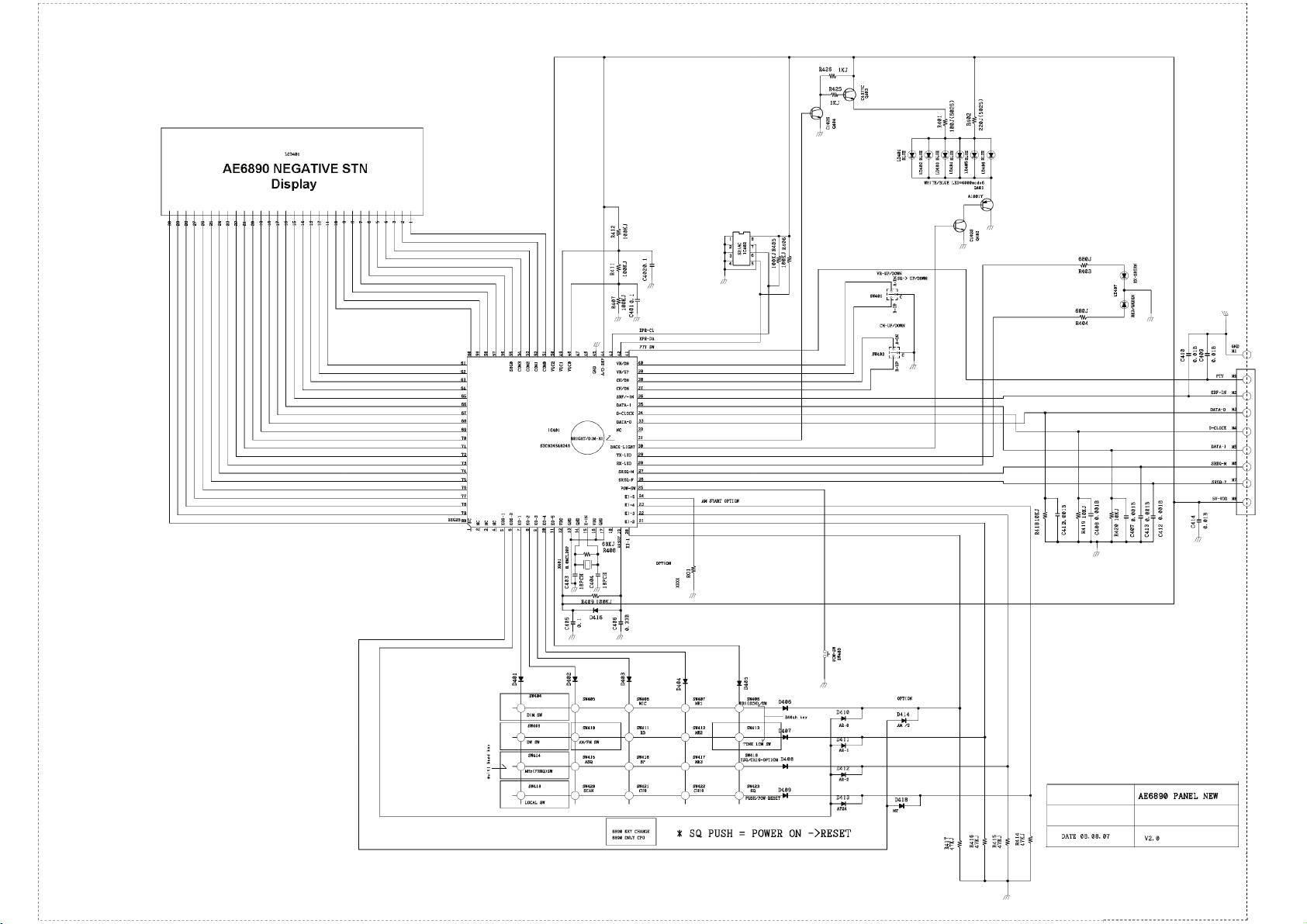

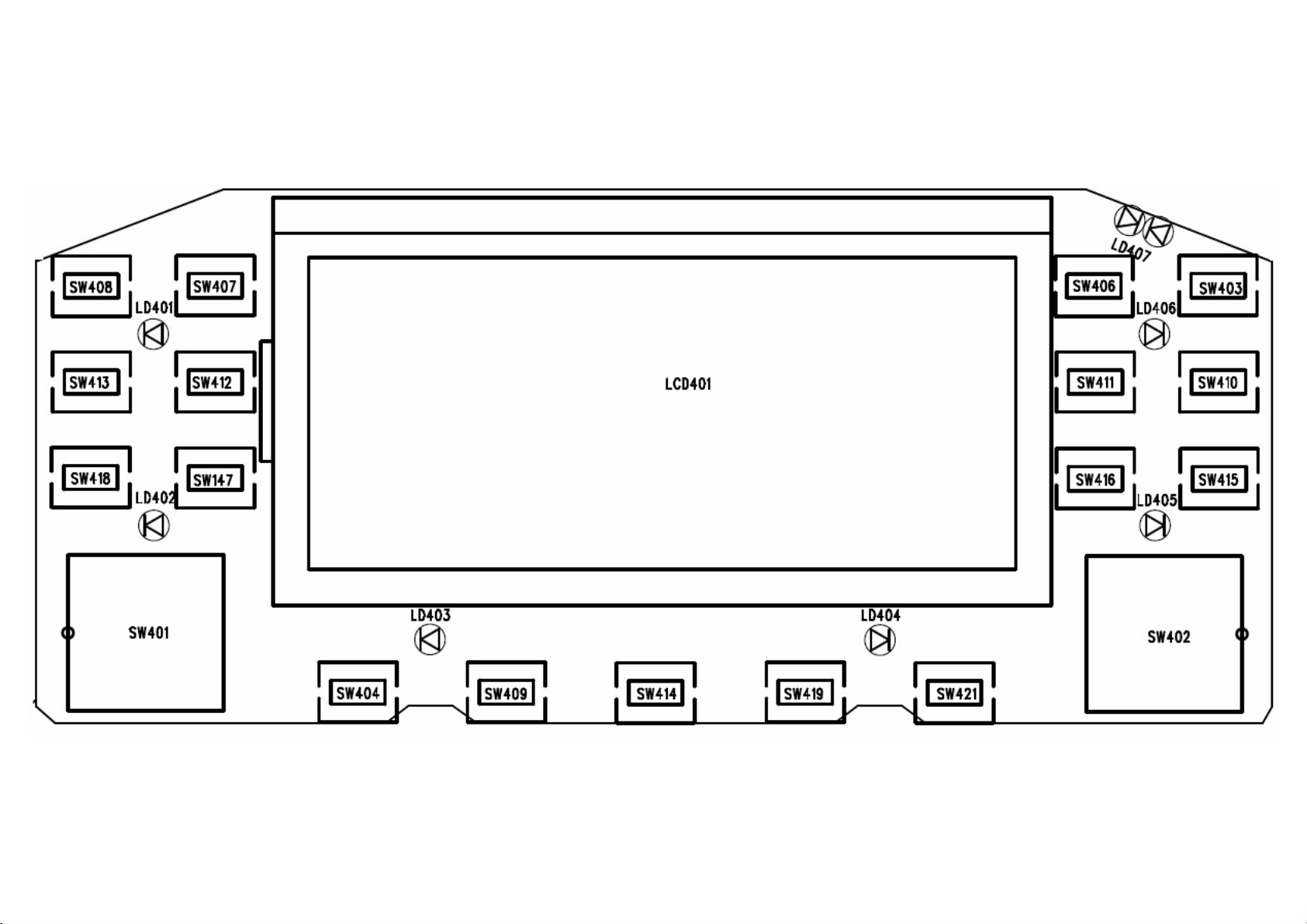

900pagx.sch-1 - Thu Aug 7 17:42:47 2008
