Allen-Bradley 194R-LFC03 Manuale utente

IS 542641-A / 01.2014

194R-IN019A-MU-P / Edition 1 1/4

Fused and Non-Fused Rotary Disconnect Switches / Installation instruction

Attention: To prevent electrical shock, disconnect from power source before installing or servicing.

Install in suitable enclosure. Keep free from contaminants.

Interrupteurs sectionneurs rotatifs à fusibles et sans fusibles / Instruction de montage

Attention: Avant le montage et la mise en service, couper l’alimentation secteur afin d’eviter tout accident.

Prévoir une mise en coffret ou armoire appropriée. Protéger le produit contre les environnements agressifs.

Interruptores giratorios para desconexión con o sin fusibile / Intrucción de montaje

Atención: Desconectar la alimentación e léctrica antes de realizar el montaje y la puesta en servicio, con el objeto

de evitar accidentes. Instalado en una caja o armario apropriado. Proteger el producto de los ambientes agresivos.

Trennschalter mit oder ohne Sicherung / Montageanleitung

Achtung: Vor Installation oder Servicearbeiten Stromversogung unterbrechen, um Unfälle zu vermeiden.

Die Geräte müssen in einem passenden Gehäuse eingebaut und gegen Verschmutzung geschützt werden.

Sezionatori rotativi, fusibili e non fusibili / Istruzione per il montaggio

Attenzione: Per prevenire infortuni, togliere tensione prima dell’installazione o manutenzione.

Installare in custodia idonea. Tenere lontano da cotaminanti.

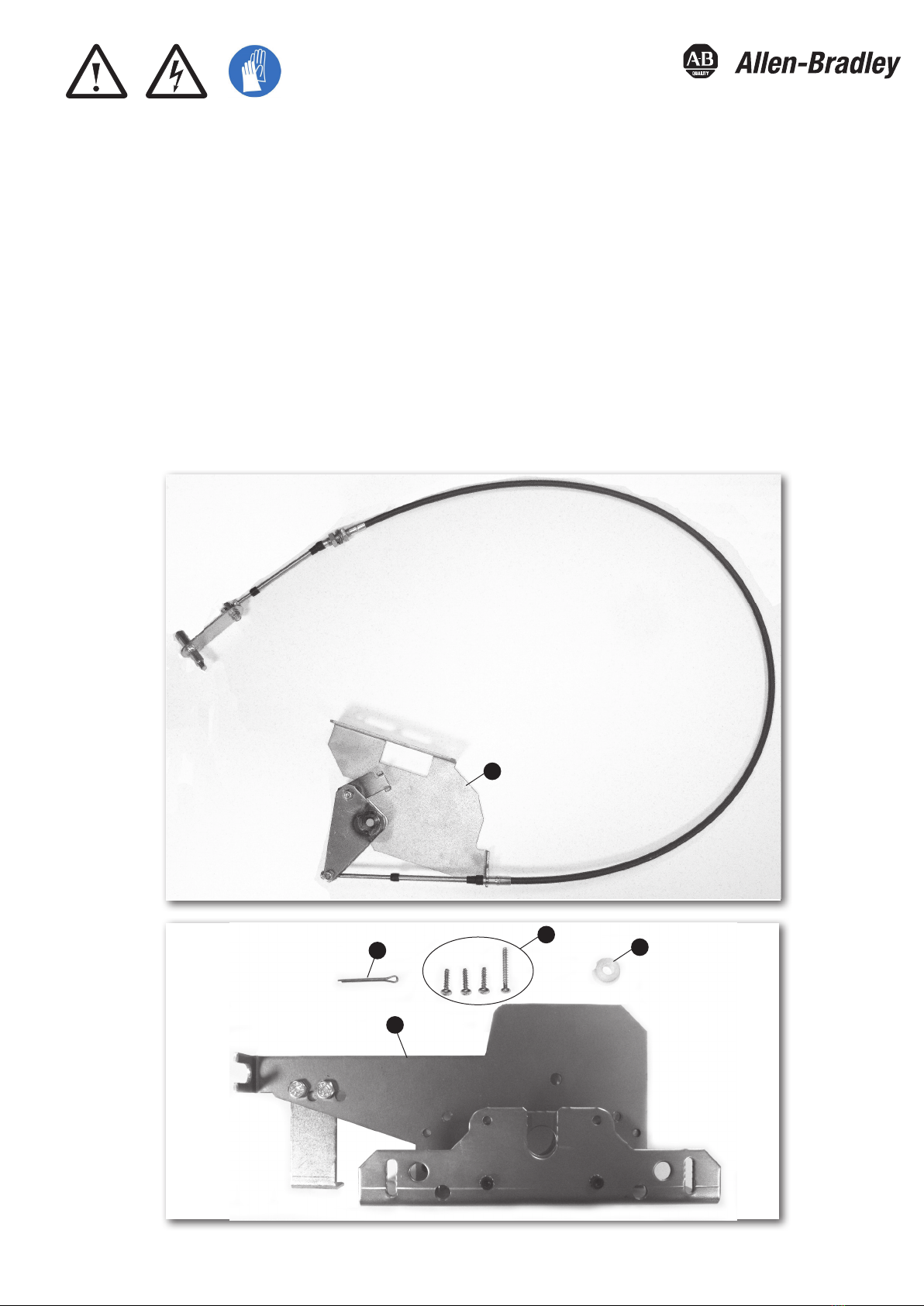

194R-LFC03

194R-LFC05

194R-LFC10

Only for Disconnect Switches : 194R-J100-1753 and 194R-J200-1753

and handles : 1494F-P1, 1494F-M1, 1494F-S1

IS 542641-A / 01.2014

194R-IN019A-MU-P / Edition 1 2/4

122

For handle installation, see instruction sheet for catalog

numbers 1494F-P1, 1494F-M1, 1494F-S1

STEP 1

ION

Enclosure

OOFF

IS 542641-A / 01.2014

194R-IN019A-MU-P / Edition 1 3/4

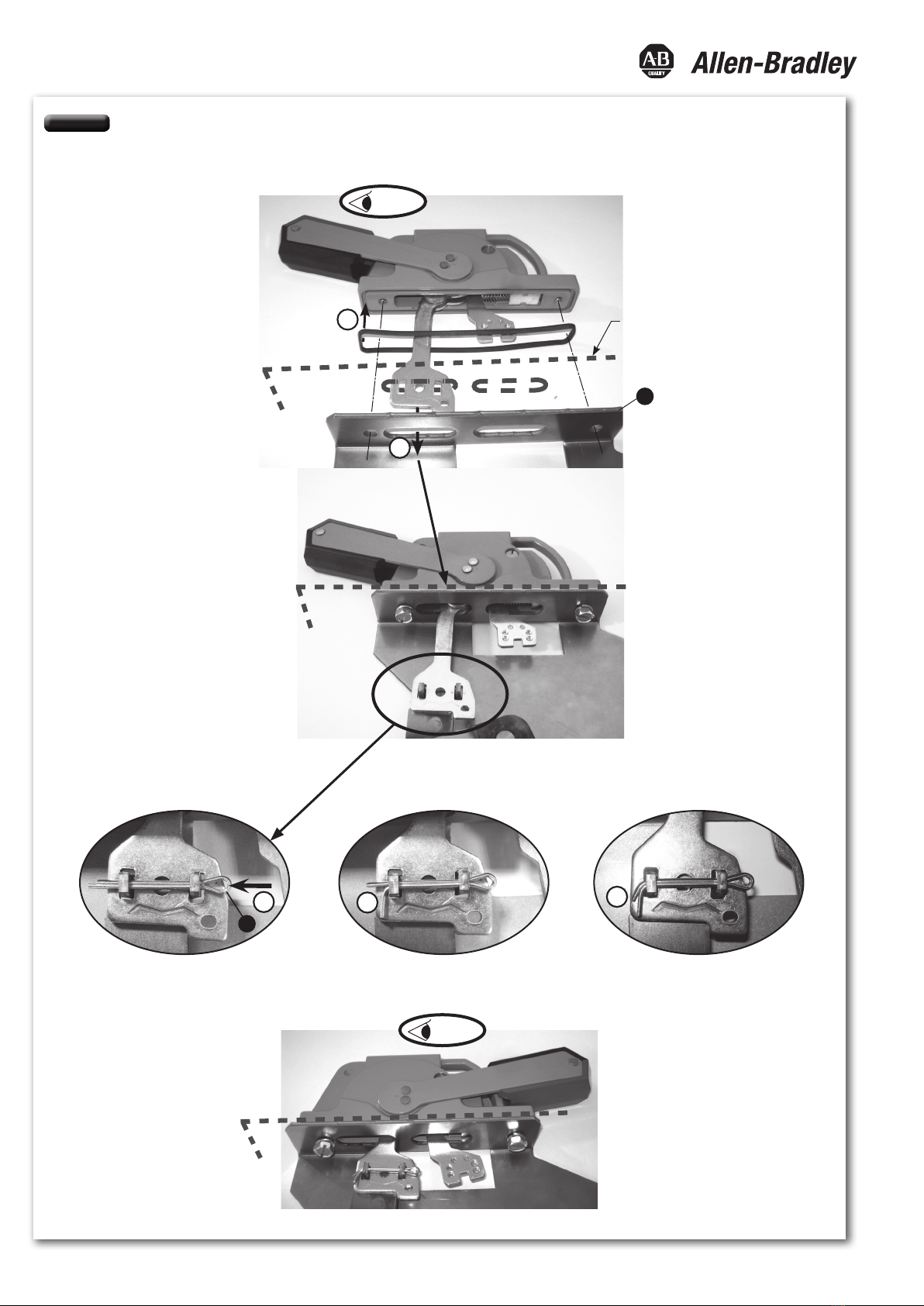

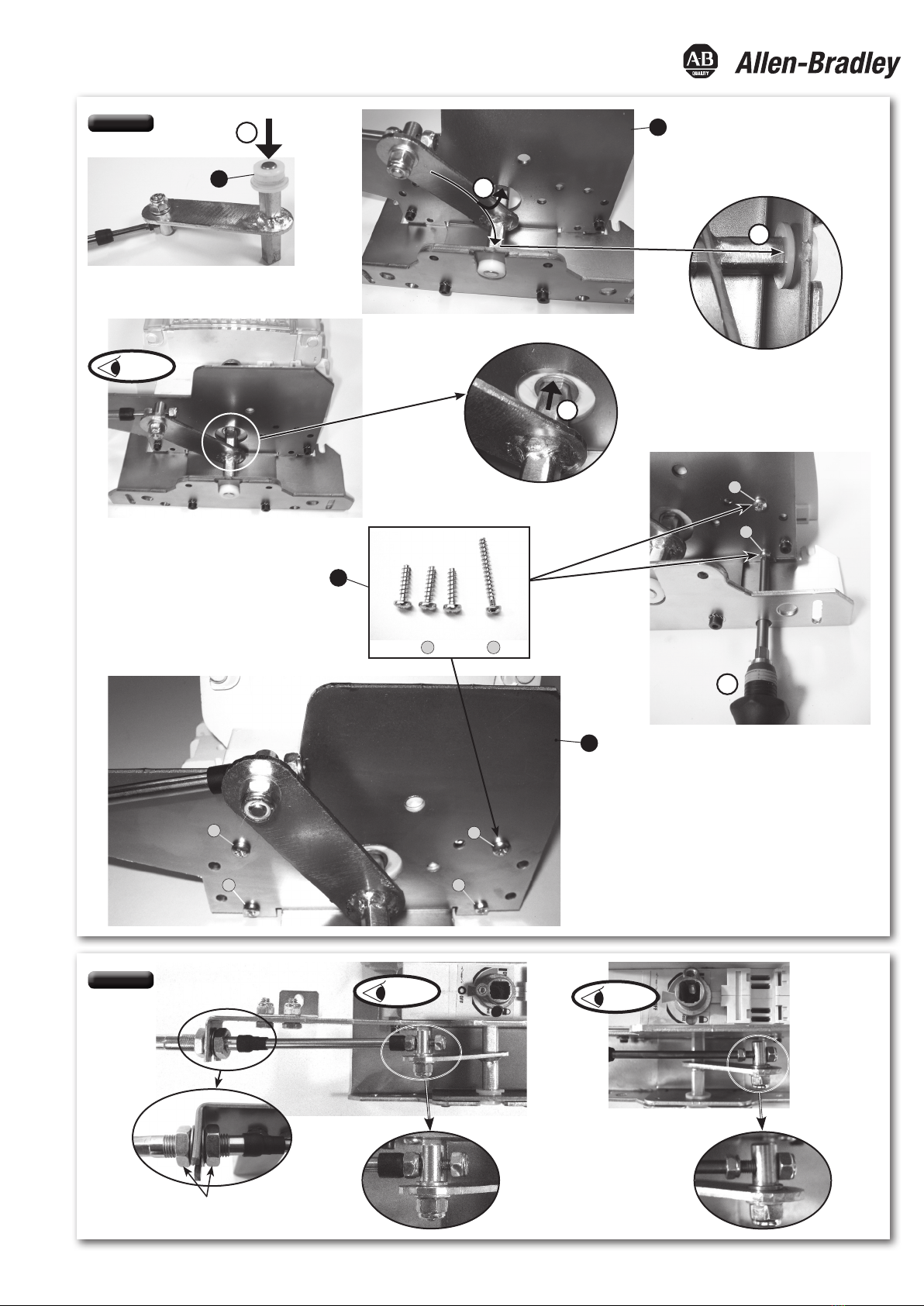

STEP 2

26.5 Ib.in

3 Nm

}

1 2

OOFF

177 Ib.in

20 Nm

OOFF

STEP 3

ION

4/4

IS 542641-A / 01.2014

194R-IN019A-MU-P / Edition 1

Rockwell Automation maintains current product environmental information on its website at

http://www.rockwellautomation.com/rockwellautomation/about-us/sustainability-ethics/product-environmental-compliance.page

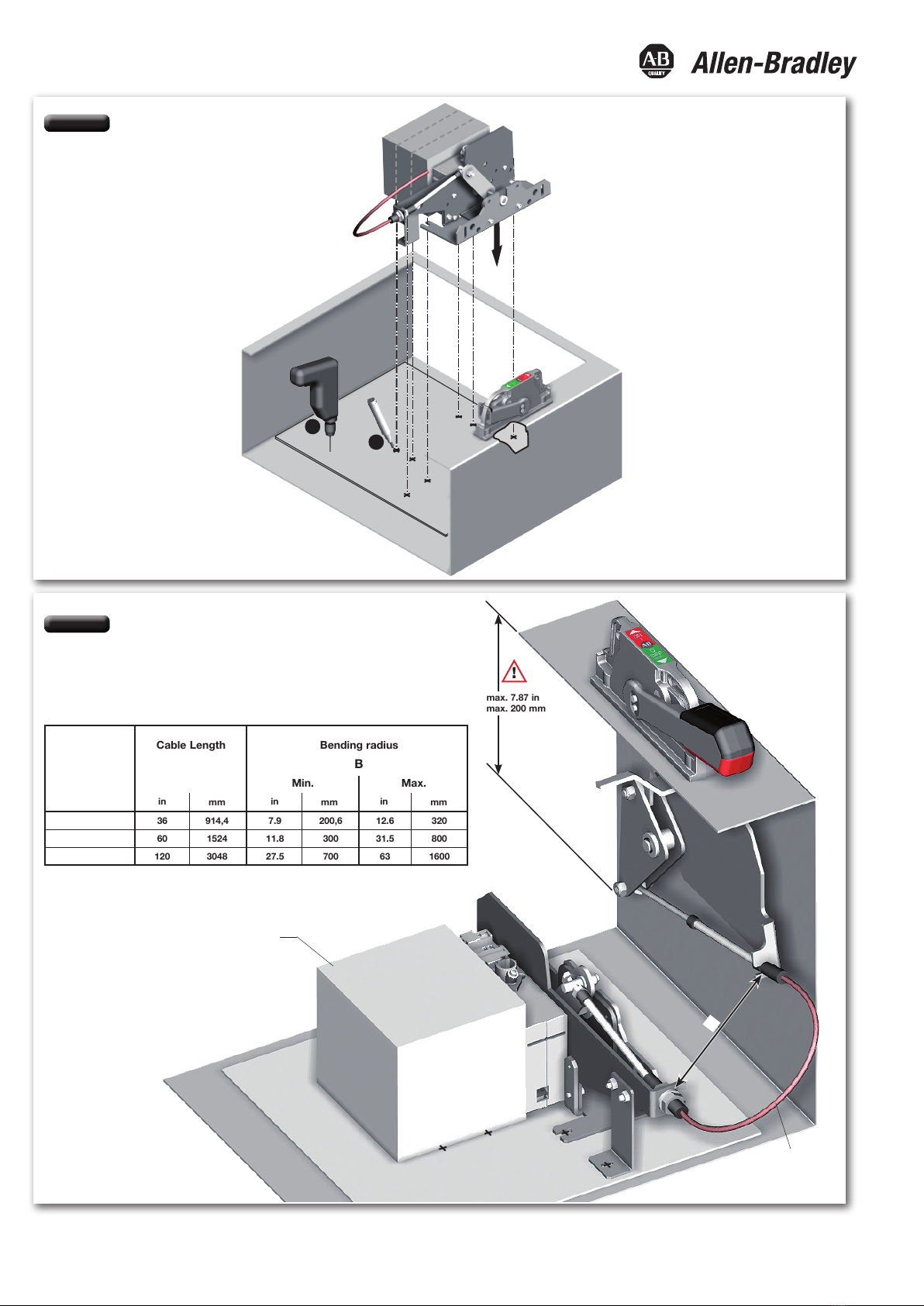

STEP 5

Cable Length Bending radiusCable ref.

Min.

120

194R-LFC03

194R-LFC05

194R-LFC10

914,4

1524

3048

7.9

11.8

27.5

200,6

300

700

12.6

31.5

320

800

1600

in mm in mm

Max.

in mm

max. 7.87 in

max. 200 mm

194R-J100-1753

194R-J200-1753

STEP 4
