SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

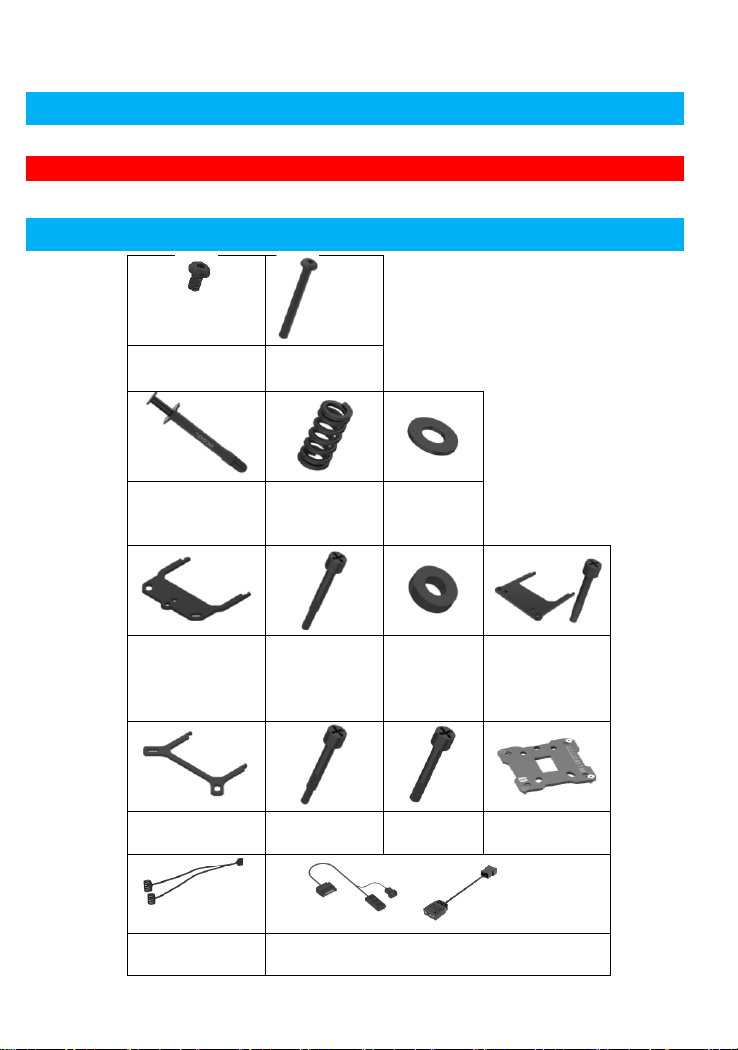

MONTAGEMATERIAL

RADIATOR

LÜFTER

M3x5

M3x30

EISBAER

KÜHLER

Wärmeleitpaste

Druckfedern

4x 0,5 mm

Unterleg-

scheiben

AMD

Set Halterung

4x AMD

Schrauben

4x2 mm

Unterleg-

scheiben

1x TR4/sTRX4

Montageset

INTEL

Set Halterung

4x115x/1200

Schrauben

4x 2011

Schrauben

Backplate

ZUBEHÖR

Y-Adapter 4-Pin

PWM

1x Digital-RGB Controller + Adapter

Anzahl

variiert je

nach

Version

NUR

Aurora

Edition

EISBAER LT AURORA EISBAER LT Deutsch

TECHNISCHE DETAILS

[Maße in mm]

KÜHLER

Eisbaer LT Aurora

AMD: AM5 / AM4 / TR4 / sTRX4 /

AM3+ / AM3 / AM2+ / AM2

INTEL: 2011 / 2011-3 / 2066 /1156 /

1155 / 1151 / 1150 / 1200 /

1700

Eine Halterung für den Sockel

2011-3 Narrow ILM (Art. Nr.:

12531)

ist separat erhältlich.

Gewindeeingänge: G1/4“ (IN, OUT, FILL)

Beleuchtung: Digital-RGB

Betriebsspannung: 5 V

Maximale Leistungsaufnahme: 1 W

Eisbaer LT

Deutsch EISBAER LT AURORA EISBAER LT

M3 x 5

M3 x 30

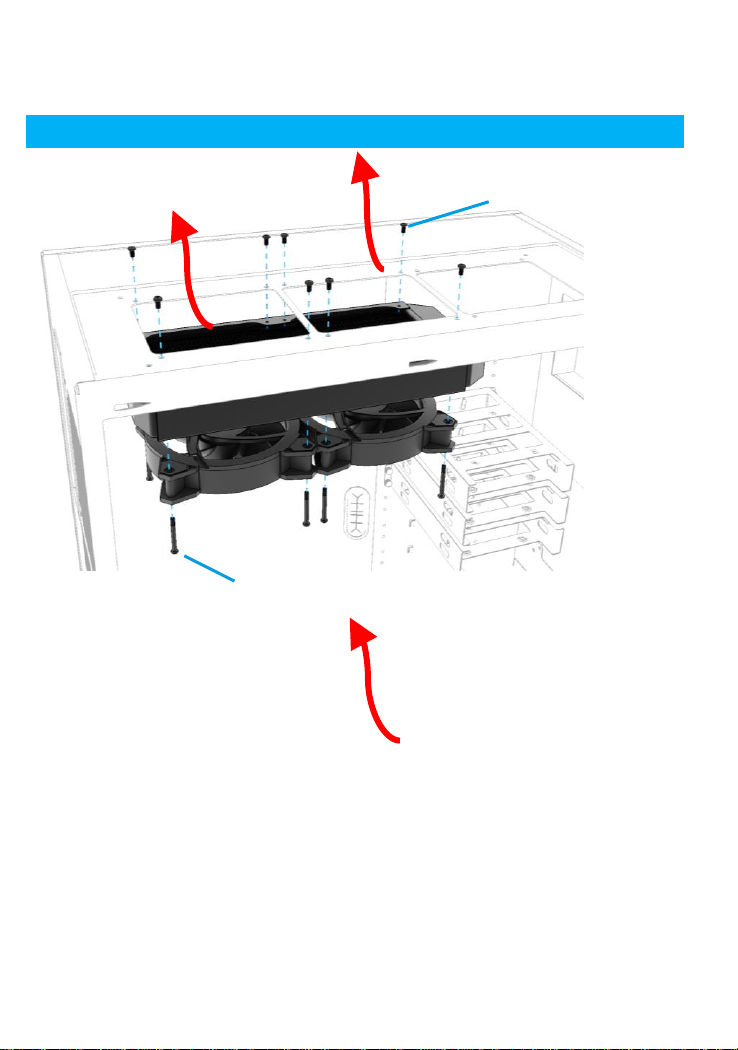

RADIATORMONTAGE

Lüfter drückend

EISBAER LT AURORA EISBAER LT Deutsch

Digital –RGB female

Beleuchtungssteuerung über das

Mainboard oder den

beiliegenden Digital - RGB

Controller

Lüfter saugend

LÜFTER & BELEUCHTUNG ANSCHLIESSEN

4-Pin PWM

Stromversorgung / Drehzahlregelung

über das Mainboard oder Ihre

Lüftersteuerung

Digital –RGB male

Schließen Sie weitere

Digital –RGB Elemente

an für synchrone

Beleuchtungseffekte

Deutsch EISBAER LT AURORA EISBAER LT

Anschluss der Beleuchtung an das Mainboard

Möchten Sie den beiliegenden Controller nicht verwenden, können Sie die Beleuchtung

auch direkt über Ihr Mainboard anschließen und steuern.

Wählen Sie die korrekte Verkabelung, in Abhängigkeit von Ihrem Mainboard:

NUR

Aurora

Edition

EISBAER LT AURORA EISBAER LT Deutsch

NICHT AN 12V

RGB HEADER

ANSCHLIESSEN

5V DG

VD G
