Alphacool Eisstation DC-LT - Solo Top Manuale utente
EISSTATION DC-LT –SOLO TOP
Eisstation DC-LT –Solo Top Alphacool International GmbH
3
V. 1.002-05.2019
DEUTSCH.............................................................................................................................................4
SICHERHEITSHINWEISE...................................................................................................................................................... 4
MONTAGEMATERIAL.......................................................................................................................................................... 5
TECHNISCHE DETAILS........................................................................................................................................................ 6
MONTAGE............................................................................................................................................................................... 7
PUMPENMONTAGE .................................................................................................................................................................................. 7
PUMPE ANSCHLIEßEN.............................................................................................................................................................................. 9
MONTAGE IM GEHÄUSE....................................................................................................................................................................... 10
VERSCHLAUCHEN UND INBETRIEBNAHME ............................................................................................................ 11
ERWEITERUNG MIT AUSGLEICHSBEHÄLTER........................................................................................................... 12
VORBEREITUNG UND MONTAGE .................................................................................................................................................... 12
VERSCHLAUCHEN UND INBETRIEBNAHME .................................................................................................................................. 15
ENGLISH.............................................................................................................................................16
SAFETY INSTRUCTIONS................................................................................................................................................... 16
MOUNTING MATERIAL.................................................................................................................................................... 17
TECHNICAL DETAILS........................................................................................................................................................ 18
INSTALLATION.................................................................................................................................................................... 19
INSTALLATION OF THE PUMP............................................................................................................................................................ 19
CONNECTING PUMP............................................................................................................................................................................. 21
MOUNTING IN CASE ............................................................................................................................................................................. 22
TUBING AND COMMISSIONING.................................................................................................................................. 23
EXPANSION WITH RESERVOIR..................................................................................................................................... 24
PREPARATION AND ASSEMBLY ......................................................................................................................................................... 24
TUBING AND COMMISSIONING ....................................................................................................................................................... 27
FRANÇAIS..........................................................................................................................................28
INSTRUCTIONS DE SECURITE....................................................................................................................................... 28
CONTENU DE L‘EMBALLAGE......................................................................................................................................... 29
FICHE TECHNIQUE ............................................................................................................................................................ 30
MONTAGE............................................................................................................................................................................. 31
MONTAGE DE LA POMPE..................................................................................................................................................................... 31
CONNEXION DE LA POMPE ............................................................................................................................................................... 33
FIXATION EN BOITIER .......................................................................................................................................................................... 34
CONNEXION DES TUYAUX ET MISE EN SERVICE................................................................................................. 35
AGRANDISSEMENT AVEC RÉSERVOIR........................................................................................................................ 36
PRÉPARATION ET INSTALLATION.................................................................................................................................................... 36
CONNEXION DES TUYAUX ET MISE EN SERVICE ....................................................................................................................... 39
Eisstation DC-LT –Solo Top Alphacool International GmbH
4
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.
Nicht geeignet für Kinder unter 6 Jahren (enthält verschluckbare Kleinteile).
• Betreiben Sie keine Kühlkomponenten ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler
können sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim
Einschalten der Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden
dürfen! Alle Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schnell
überlastet! Hierdurch entstandene Risse oder andere Beschädigungen sowie Schaden durch austretende Kühlflüssigkeit fallen nicht in die
Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen
werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Falls noch nicht erfolgt, überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und
Lüfter). Sie minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die
Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
• Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen
lösen und es ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zu Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar
sein.
• Falls nicht erfolgt, überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden
durch ungeeignete Kühlflüssigkeit fallen nicht in die Gewährleistung!
Bestimmungsgemäßer Betrieb
Die ALPHACOOL INTERNATIONAL GMBH-Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei
artfremder Nutzung erlischt die Gewährleistung.
Gewährleistung
1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen die in Prospekten, Katalogen,
Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit
dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben
ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungen berechtigt, Nacherfüllung zu
verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte
Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass
die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von
ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu
ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird
die Reparatur von einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder
Kosten noch Haftung, es sein denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht
übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:
7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das
Netz, unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss
hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.
8. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt,
werden von dieser Gewährleistungserklärung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren,
haften nicht für direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.
9. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten.
Die Montage des Kühlers erfolgt auf eigenes Risiko.
Wenden Sie sich an ein autorisiertes Entsorgungsunternehmen
in Ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter
Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler
Abfälle sind nicht zulässig.
Eisstation DC-LT –Solo Top Alphacool International GmbH
5
MONTAGEMATERIAL
EISSTATION DC-LT –Solo Top (Art. Nr. : 15371)
1x
Pumpentop
1x
Verschlussschraube G1/4‘‘
2x
M3x8 Schrauben
2x
M4x6 Schrauben
1x
Sechskantschlüssel
1x
Verschlussschrauben-Tool
1x
Klettmatte
2x
M3x5 Schrauben
Eisstation DC-LT –Solo Top Alphacool International GmbH
6

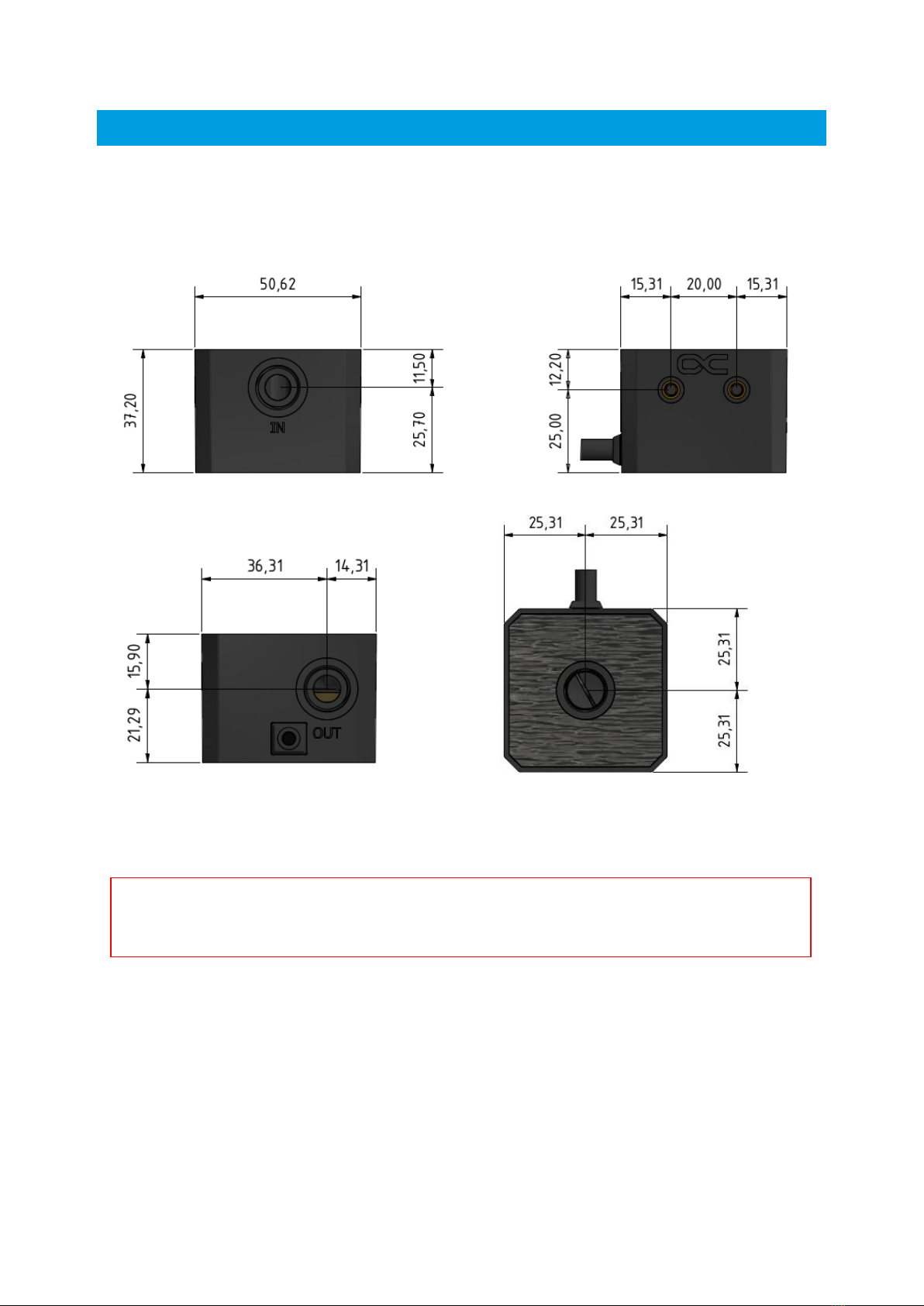

TECHNISCHE DETAILS
[Maße in mm]
Ohne Standfüße:
Pumpenkompatibilität:
Das Eisstation DC-LT –Solo Top ist mit allen DC-LT Pumpen kompatibel!
Eisstation DC-LT –Solo Top Alphacool International GmbH
7
O-Ring

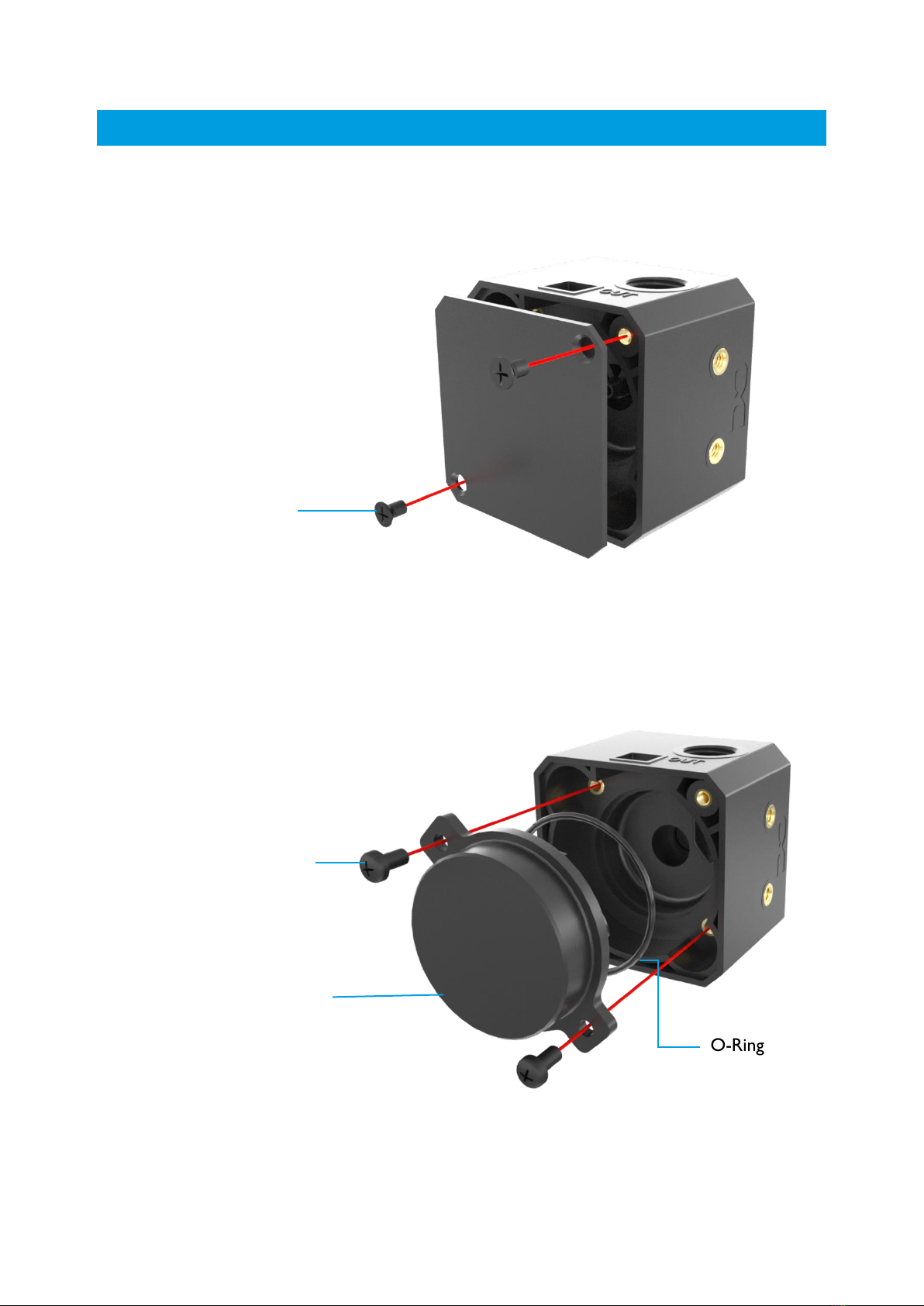

MONTAGE
PUMPENMONTAGE
Nehmen Sie zuerst den unteren Deckel ab:
Verschrauben Sie nun Ihre Pumpe mit einem O-Ring unten am Pumpentop:
M3x8 Schrauben
DC-LT Pumpe
M3x5 Schrauben
Eisstation DC-LT –Solo Top Alphacool International GmbH
8
M3x5 Schrauben
Pumpenkabel
Gummiknickschutz
Führen Sie anschließend das Pumpenkabel mit dem Gummiknickschutz durch die Öffnung
des Pumpentops:
Schrauben Sie jetzt den unteren Deckel wieder an:
Eisstation DC-LT –Solo Top Alphacool International GmbH
9
PUMPE ANSCHLIEßEN
Die DC-LT Pumpe wird über einen 3-Pin Anschluss mit Strom versorgt. Stecken Sie den
Anschluss auf Ihr Mainboard auf:
Einige Mainboards verfügen über spezielle Steckplätze für Pumpen. Sollte Ihr Mainboard
lediglich Steckplätze für Lüfter bieten, achten Sie bitte darauf, die maximale Gesamtleistung
von 10 W nicht zu überschreiten.
Eisstation DC-LT –Solo Top Alphacool International GmbH
10
Oberer Teil der
Klettmatte
Unterer Teil der
Klettmatte
M4x6 Schrauben

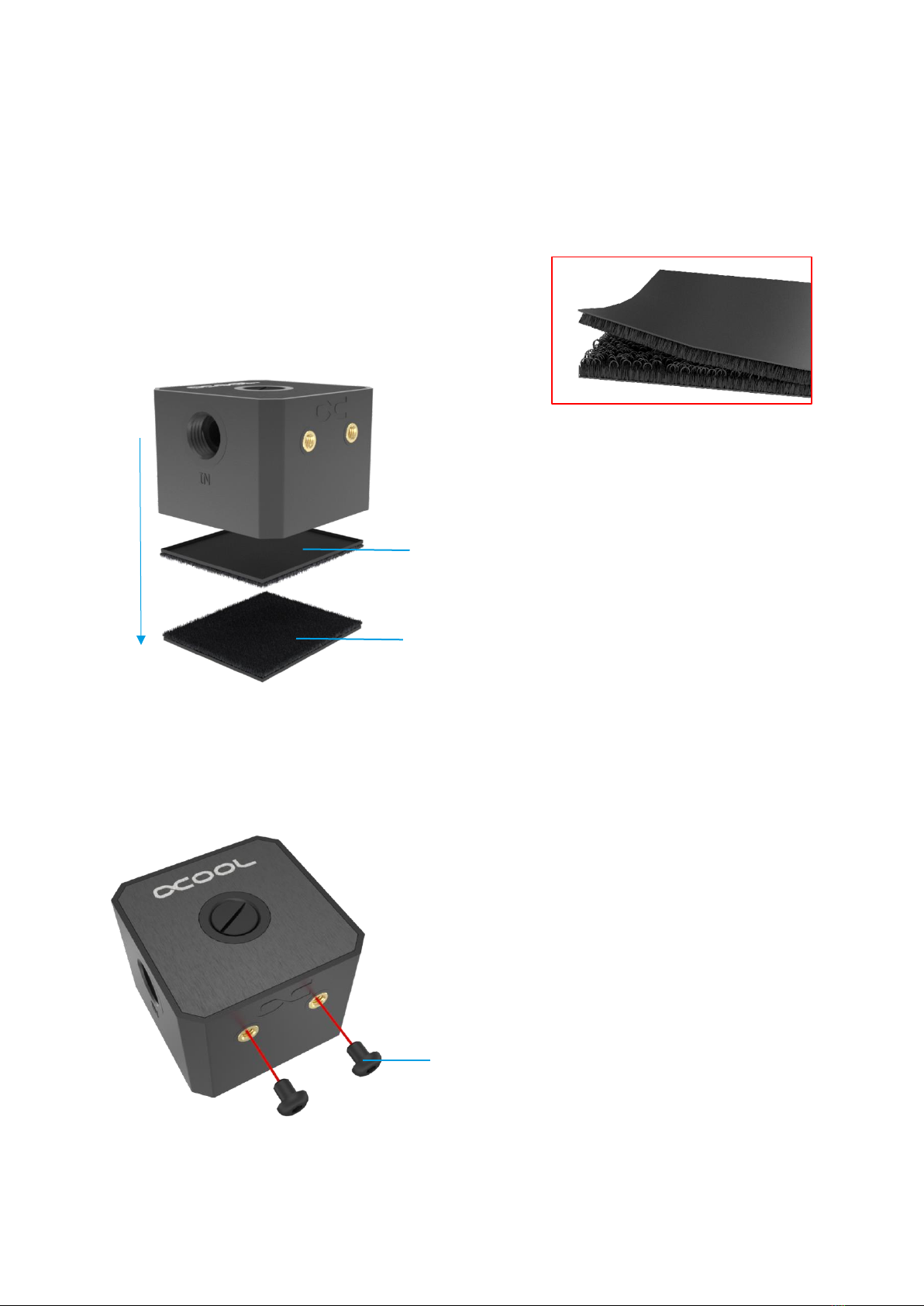

MONTAGE IM GEHÄUSE
Das Pumpentop kann mit einer Klettmatte oder mithilfe von 2 M4x6 Schrauben befestigt
werden.
1. Montage mit Klettmatte
Befestigen Sie die obere Klettmatte am Deckel und die
untere Klettmatte am Gehäuse:
2. Montage mit M4x6 Schrauben
Montieren Sie das Pumpentop mithilfe der M4x6 Schrauben am Gehäuse:
