Ameriwood HOME 5962213COM Manuale utente

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345962213COM0

5962213COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

B345962213COM0

3 /42

?? www.altrafurniture.com ??

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

LEFT PANEL

359622130101

RIGHT PANEL

359622130201B

TOP

359622130301

BOTTOM359622130401

UPPER FRONT MOLDING

359622130501E

CENTER MOLDING

359622130601F

UPPER SUPPORT

359622130701

UPPER SIDE MOLDING

356852130802

LOWER RAIL

356852130902I

LEFT PANEL RAIL359622131001J

RIGHT PANEL RAIL359622131101

FRONT LEG

359622131202L

REAR LEG

359622131302M

LOWER SUPPORT356852131412

BACK PANEL

K5962000001Z

Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some

parts have a letter stamped on a raw edge.

Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas

partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.

Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus

d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.

This piece is

paperboard

construction. It is not

made from wood but is

required for the

assembly of your unit.

Esto pedazo son la

construcción del

cartón. Ello no son

hecho de madera,

pero se requlere para

la asamblea de su

unidad.

Cette pièce est de

construction en carton.

Elle n'est pas

fabriquée de bois,

mais nécessaire pour

l'assemblage de votre

meuble.

Spanish & French parts list on page 5.

Lista de piezas españolas y francesas en la página 5.

Liste des pièces espagnoles et françaises à la page 5.

B345962213COM0

4 /42

?? www.altrafurniture.com ??

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

DRAWER BOTTOM356853312001

LEFT UPPER DRAWER SIDE

356853312201V

RIGHT UPPER DRAWER SIDE

356853312301W

UPPER DRAWER BACK

356853312401X

UPPER DRAWER FRONT

356852132501Y

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

LEFT LOWER DRAWER SIDE

317283311703

RIGHT LOWER DRAWER SIDE317283311803

LOWER DRAWER BACK

356853311903

DRAWER BOTTOM

356853312003T

LOWER DRAWER FRONT

356852132103U

Parts shown are for the upper drawer and three lower drawers. Please note, some parts are labeled with a sticker and some parts have a

letter stamped on a raw edge.

Piezas mostradas son para el cajón superior y tres cajones inferiores. Nota: algunas partes están labbeled con una pegatina y algunas

partes tienen una carta impresa en un borde crudo.

Pièces indiquées sont pour le tiroir supérieur et trois tiroirs inférieurs. Veuillez noter que certaines parties sont portant l'estampille avec un

autocollant et certaines régions ont une lettre estampillée sur le bord brut.

Upper Drawer

Lower Drawer

B345962213COM0

5 /42

?? www.altrafurniture.com ??

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

panel izquierdo / panneau gauche

359622130101A

panel derecho / panneau droit

359622130201B

cima / dessus

359622130301

findo / fond

359622130401

moldeo frontal superior / moulage supérieur avant

359622130501E

moldeo centro / centre de moulage

359622130601F

soporte superior / support supérieur359622130701G

moldeo lado superior / moulage du côté supérieur

356852130802H

carril inferior / rail inférieur

356852130902I

ferroviario panel de la izquierda / rail de panneau de gauche359622131001

ferroviario panel de la derecha / rail de panneau de droite

359622131101K

pata delantera / jambe avant

359622131202L

pata trasera / jambe arrière

359622131302M

soporte inferior / support inférieur

356852131412N

lado izquierdo inferior del cajón / côté gauche de tiroir inférieur

317283311703

inferior derecho lado del cajón / côté du tiroir inférieur droit

317283311803R

cajón inferior de la espalda / tiroir du bas du dos356853311903

fondo del cajón / fond du tiroir

356853312004T

frontal inferior del cajón / inférieure avant du tiroir

356852132103U

izquierda lado del cajón superior / côté gauche de tiroir supérieur356853312201

derecho lado del cajón superior / côté droit de tiroir supérieur

356853312301W

cajón superior de la espalda / tiroir du haut du dos

356853312401X

frente del cajón superior / supérieure avant du tiroir356852132501

panel trasero / panneau arrière

K5962000001Z

B345962213COM0

6 /42

?? www.altrafurniture.com ??

PARTS - PIEZAS - PIECES

15 12

#A21110

nail

clavo

clou

#A17400

8-32 x 7/8" bolt

tornillo 7/8"

vis 7/8"

14 4

13 12

#A17010

3/8" machine screw

tornillo 3/8"

vis 3/8"

12 16

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

#A21660

wood dowel

clavija de madera

goujon de bois

610

cam bolt

#A22510

perno de leva

boulon de came

514

#A22570

cam lock

cerradura de leva

serrure de came

414

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56770

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

1d1c

17 6

#A54223

drawer bracket

soporte de caón

support de tiroir

16 2

#A54213

drawer bracket

soporte de caón

support de tiroir

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

11 32

#A11080

cabeza plano 7/16"

7/16" flat head

tête plate 7/16"

914

#A12810

1" pan head

1" cabeza redondo

1" vis

raccord

conectador

connector

#A22920

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie sécurite

2c 2d

#A52480

knob

perilla

bouton

720

#A22910

connector bolt

perno del conectador

boulon de raccordement

B345962213COM0

7 /42

?? www.altrafurniture.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345962213COM0

8 /42

?? www.altrafurniture.com ??

You will need to tap the

connector (8) with a hammer to

fully insert. Be sure the

connector is positioned as

shown before pushing into holes.

Quizá necesites golpear el

conector (8) suavemente con un

martillo para insertar

conpletamente. Esté seguro que

conectador está colocado como

se muestra antes de empujar en

los agujeros.

Vous devrez taper légèrement

sur le raccord (8) avec un

matreau pourl'insérer

complétement. Assuez-vous

que le raccord est placé tel que

montré avant de le pousser dans

les trous.

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is

tight. Failure to do so may result in stripping the screw.

Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se

detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.

Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et

arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.

B345962213COM0

9 /42

?? www.altrafurniture.com ??

You will use the larger holes in the rear legs (M) for the connector bolts (7). The rear legs (M) has holes in the front and rear surface.

Utilizará los agujeros más grandes en las piernas traseras (M) para los tornillos del conector (7). Las patas traseras (M) agujeros en

la superficie frontal y trasera.

Vous allez utiliser les plus grands trous dans les pattes arrière (M) pour les boulons de raccordement (7). Les pieds arrière (M) a des

trous dans la surface avant et arrière.

716

B345962213COM0

10 /42

?? www.altrafurniture.com ??

Turn screw clockwise to lock in place.

Gire hacia la derecha el tornillo para bloquear en su lugar.

Tournez vers la droite pour verrouiller la vis en place.

Finished Edge

Borde Acabado

Bord Fini

Press the front and rear legs (L&M) onto the left panel (A) so the connector bolts (7) engage the connectors (8). Turn the screw in

the center of the connector (8) clockwise to lock in place.

Pulse las piernas delanteras y traseras (L&M) en el panel de la izquierda (A) por lo que los pernos de conector (7) se acoplan los

conectores (8). Gire el tornillo en el centro del conector (8) hacia la derecha para que encaje en su lugar.

Appuyez sur les pattes avant et arrière (L&M) sur le panneau de gauche (A) de sorte que les boulons de raccordement (7)

engager les connecteurs (8). Tourner la vis dans le centre du connecteur (8) dans le sens horaire pour verrouiller en place.

Small holes in rear surface.

Los agujeros pequeños en superficie posterior.

Petits trous dans la surface arrière.

End View

Vista Final

Vau Finale

Altri manuali Ameriwood HOME Arredamento per interni

Ameriwood HOME

Ameriwood HOME 8249339COM Manuale utente

Ameriwood HOME

Ameriwood HOME 1444408COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5848015PCOM Manuale di programmazione

Ameriwood HOME

Ameriwood HOME 8760341BLO Manuale utente

Ameriwood HOME

Ameriwood HOME 8612335COM Manuale utente

Ameriwood HOME

Ameriwood HOME 9627096 Manuale utente

Ameriwood HOME

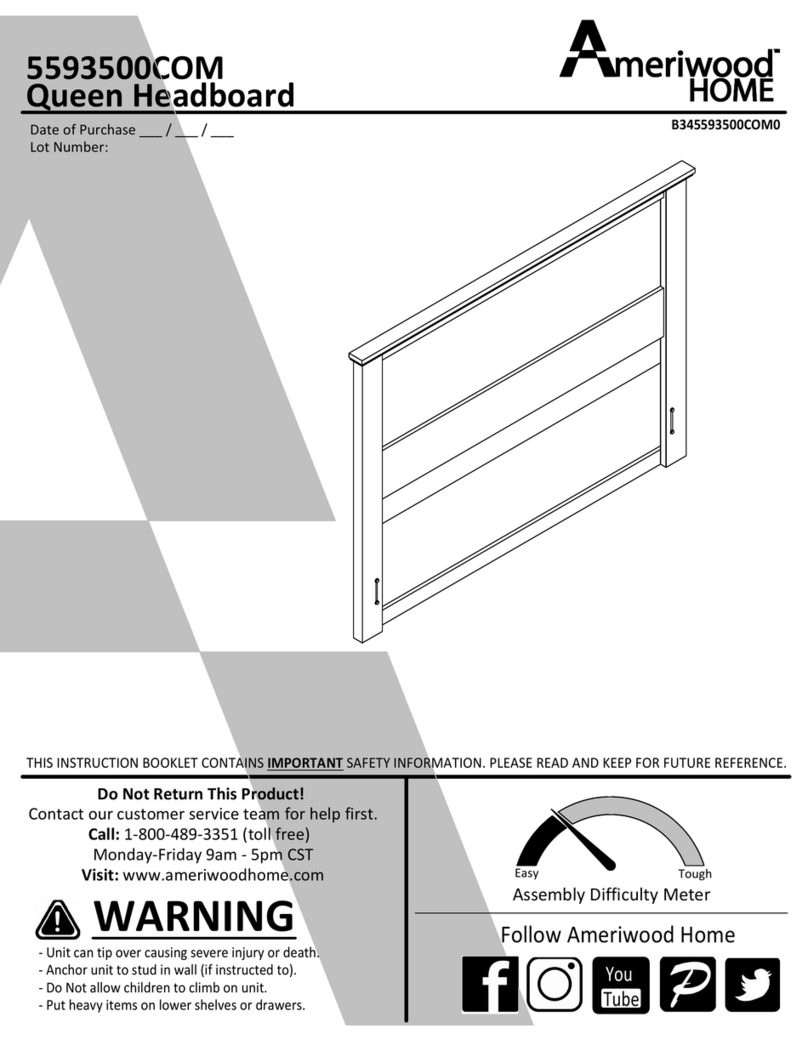

Ameriwood HOME 5593500COM Manuale utente

Ameriwood HOME

Ameriwood HOME 3717348COM Manuale utente

Ameriwood HOME

Ameriwood HOME 4942335COM Manuale utente

Ameriwood HOME

Ameriwood HOME Twin Mates Bed 5321340EBL Manuale utente

Ameriwood HOME

Ameriwood HOME Franklin 5062496COM Manuale utente

Ameriwood HOME

Ameriwood HOME Systembuild Evolution 1694015COM Manuale utente

Ameriwood HOME

Ameriwood HOME River Layne 5983103COM Manuale utente

Ameriwood HOME

Ameriwood HOME Remington 6463872COM Manuale utente

Ameriwood HOME

Ameriwood HOME 2402872COM Manuale utente

Ameriwood HOME

Ameriwood HOME 9981900COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5918222COM Manuale utente

Ameriwood HOME

Ameriwood HOME Franklin 5062811COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5276340COM Manuale utente

Ameriwood HOME

Ameriwood HOME 8950015COM Manuale utente

Ameriwood HOME

Ameriwood HOME 1362807COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5961303COM Manuale utente

Ameriwood HOME

Ameriwood HOME Augusta 7916341COM Manuale utente

Ameriwood HOME

Ameriwood HOME Colebrook 5964503COM Manuale utente

Manuali Arredamento per interni popolari di altre marche

Homelegance

Homelegance California 1662PEK-1CK Manuale utente

Osmond Ergonomics

Osmond Ergonomics FLO Manuale utente

OVE

OVE ELOISE 42 Manuale utente

overstock

overstock MF286255 Manuale utente

Sonoma

Sonoma 160-801 Manuale utente

BOLERO

BOLERO Wicker Side Chair CF158 Guida all'installazione

Coaster

Coaster 4799N Manuale utente

Stor-It-All

Stor-It-All WS39MP Manuale di programmazione

Lexicon

Lexicon 194840161868 Manuale utente

Next AMELIA NEW 462947 Manuale utente

Furinno

Furinno 18089 Manuale utente

Munchkin

Munchkin Push to Close MK0001 Manuale utente

impekk

impekk Manual II Manuale utente

Elements

Elements Ember Nightstand CEB700NSE Manuale utente

JWA

JWA CARY 68429 Manuale utente

VIPACK

VIPACK AMORI AMKB9014 Manuale utente

Anthro

Anthro GT03 Series Manuale utente

Rowico

Rowico SANNA Manuale utente
