Anslut 019909 Manuale utente
OPERATING INSTRUCTIONS
Important! Read the user instructions
carefully before use. Save them for future
reference. (Translation of the original in-
structions)
BRUKSANVISNING
Viktigt! Läs bruksanvisningen före
användning. Spara den för framtida bruk.
(Original bruksanvisning)
BRUKSANVISNING
Viktig! Les bruksanvisningen nøye før
bruk. Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning)
INSTRUKCJA OBSŁUGI
Ważne! Przed użyciem uważnie pr-
zeczytaj instrukcję obsługi! Zachowaj ją
naprzyszłość. (Tłumaczenie oryginalnej
instrukcji)
BEDIENUNGSANLEITUNG
Wichtig! Die Bedienungsanleitung vor der
Verwendung bitte sorgfältig durchlesen!
Für die zukünftige Verwendung aufbewahren.
(Bedienungsanleitung im Original)
KÄYTTÖOHJEESTA
Tärkeää! Lue käyttöohje huolella
ennen käyttöä! Säilytä se myöhempää
käyttöä varten. (Käännös alkuperäise-
stä käyttöohjeesta)
MODE D’EMPLOI
Important! Lisez attentivement le
mode d’emploi avant la mise en service.
Conservez-le. (Traduction des instruc-
tions originales)
GEBRUIKSAANWIJZING
Belangrijk! Lees de gebruiksaanwijzing
aandachtig door voordat u het apparaat
gebruikt. Bewaar de gebruiksaanwijzing
voor toekomstig gebruik. (Vertaling van
de originele instructies)
Item no. 019909
LED STRIP
LED-LIST
LED-LIST
LISTWA LED
LED-LEISTE
LEDILISTA
RUBAN À LED
LED-STRIP
Rätten till ändringar förbehålles.
För senaste version av bruksanvisningen se www.jula.com
Med forbehold om endringer.
Nyeste versjon av bruksanvisningen nner du på www.jula.com
Z zastrzeżeniem prawa do zmian.
Najnowsza wersja instrukcji obsługi znajduje się na www.jula.com
Jula reserves the right to make changes.
For latest version of operating instructions, see www.jula.com
Änderungen vorbehalten.
Die aktuellste Version der Bedienungsanleitung nden Sie auf www.jula.com
Pidätämme oikeuden muutoksiin.
Katso käyttöohjeiden uusin versio täältä: www.jula.com
Nous nous réservons le droit d’apporter des modications.
Pour la dernière version du manuel utilisateur, voir www.jula.com
Wijzigingen voorbehouden.
Voor de nieuwste versie van de gebruiksaanwijzing, zie www.jula.com
2022-03-16
© Jula AB
JULA AB, BOX 363, SE-532 24 SKARA
1
2
4
3
A
B
5
6
7
8
9
10
SV
8
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
• Spara bruksanvisningen för framtida referens.
• Kontrollera att alla anslutningar är korrekt gjorda innan
produkten tänds.
• Om produkten inte fungerar, kontrollera att kretsen är
spänningssatt.
• Håll barn på behörigt avstånd från produkten när den
används.
• Om tillåten maximispänning överskrids kan produkten
skadas eller dess livslängd förkortas.
• Om tillåten maximitemperatur överskrids kan produkten
skadas eller dess livslängd förkortas.
SYMBOLER
Läs bruksanvisningen.
Skyddsklass II.
Godkänd enligt gällande direktiv/förordningar.
Kasserad produkt ska återvinnas enligt gällande
bestämmelser.
SV
9
TEKNISKA DATA
Märkspänning transformator in 230 V ~50 Hz
Märkspänning transformator ut 12 VDC
Eekt 3 x 1,8 W
Antal LED 3 x 20 st
Färgtemperatur 3000 K
Ljusöde 3 x 80 lm
LED-list, mått 357 x 12 x 10 mm
Kabellängd 1500 mm
Drifttemperatur -20 till 40 °C
Förvaringstemperatur -20 till 45 °C
MONTERING

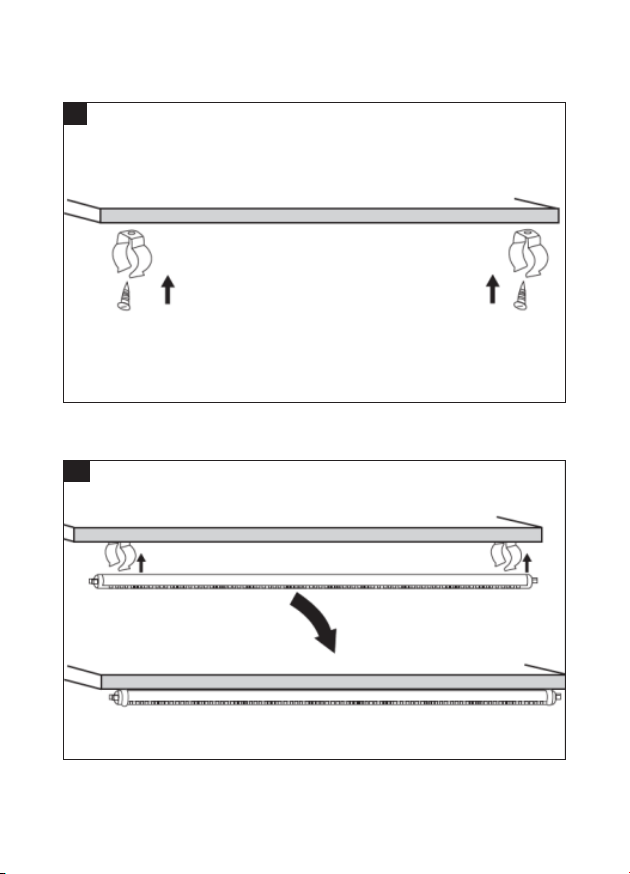

1. Mät avståndet mellan armaturens ändar, märk ut och
montera fästena med självgängande skruv.
BILD 1
2. För in armaturens ändar i fästena och vrid 90°.
BILD 2

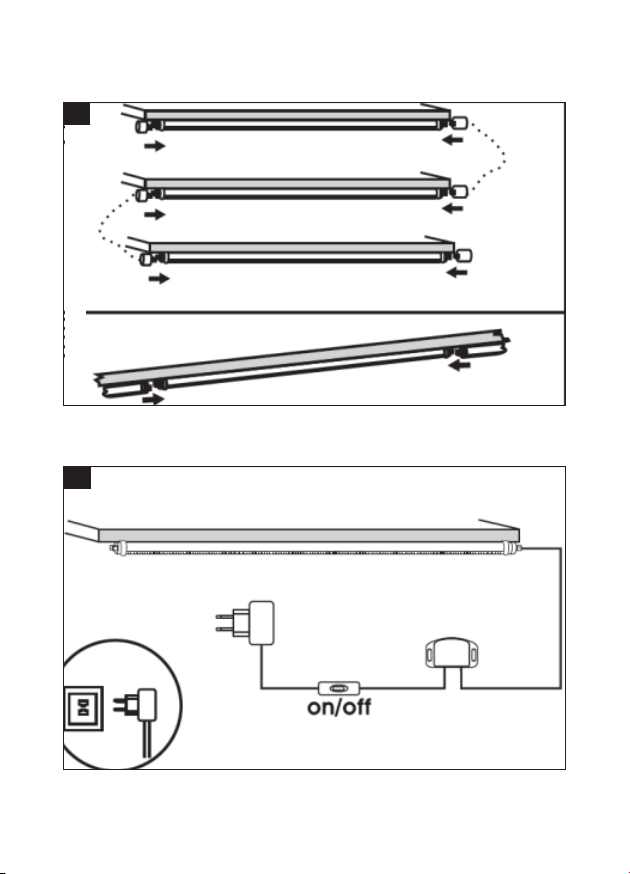

3. Anslut sladden till armaturen (g. A) eller anslut till en
annan armatur (g. B).
BILD 3
4. Anslut nätsladden och tänd.
BILD 4
SV
10
DEMONTERING

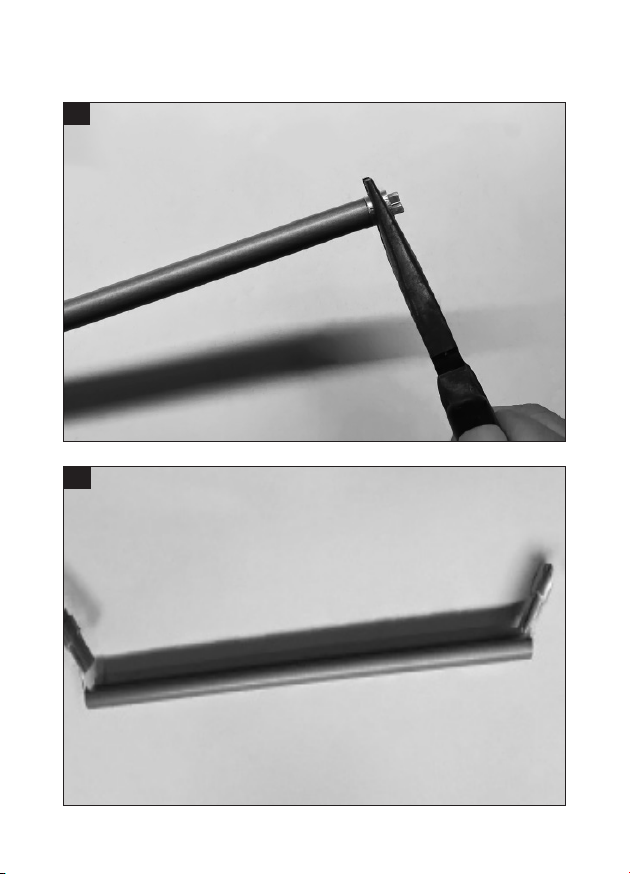

1. Vicka loss pluggarna i ändarna med hjälp av en tång.
BILD 5
2. Dra ut pluggarna med tången.
BILD 6

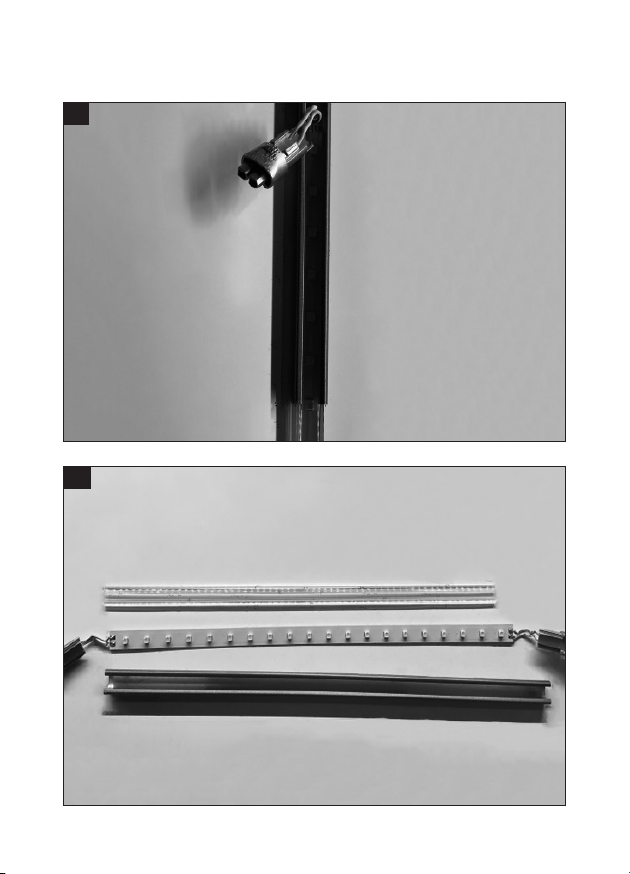

3. Dra ut den transparenta kåpan och belysningskretskortet.
BILD 7
4. Demontera kretskortet.
BILD 8

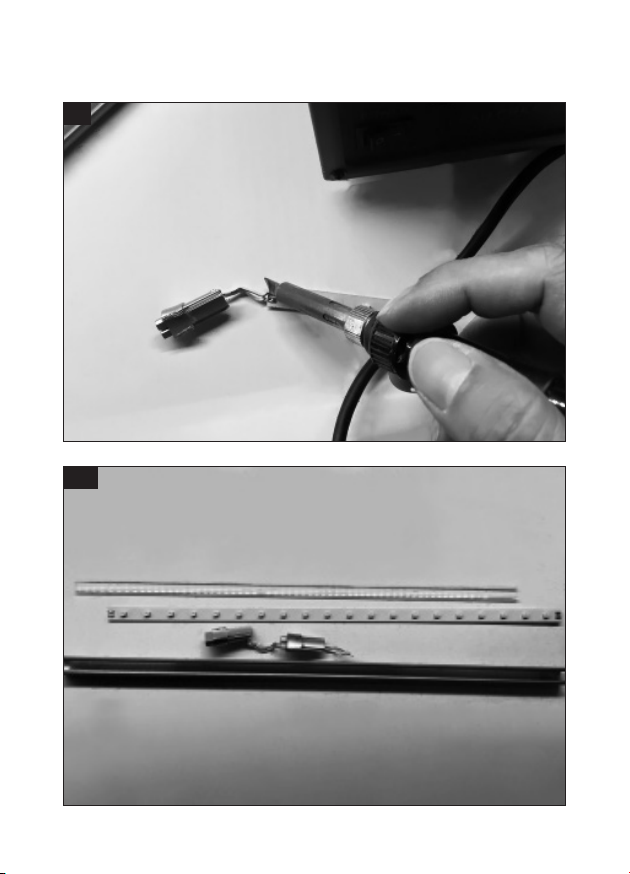

5. Löd fast utgående och ingående ledning.
BILD 9
6. Prova ljuskällan genom att ansluta 12 VDC.
BILD 10
