ARDES AR5W40RW Manuale utente
VENTILATORE DA PARETE CON TELECOMANDO
WALL FAN WITH REMOTE CONTROL
VENTILADOR DE PARED CON TELEMANDO
VENTILATEUR MURAL AVEC TÉLÉCOMMANDE
WANDVENTILATOR
VENTILÁTOR NA STĚNU S DÁLKOVÝM OVLADAČEM
VENTILÁTOR NA STENU S DIAĽKOVÝM OVLÁDAČOM
AR5W40R-AR5W40RW
IT ISTRUZIONI PER L’USO
EN INSTRUCTIONS FOR USE
ES INSTRUCCIONES PARA EL USO
FR MODE D’EMPLOI
DE BEDIENUNGSANLEITUNG
CZ NÁVOD K POUŽITÍ
SK NÁVOD NA OBSLUHU
2
Avvertenze IT
Il presente apparecchio può essere
utilizzato dai bambini a partire da 8 anni
in su e da persone dalle ridotte capacità
siche, sensoriali o mentali, oppure con
mancanza di esperienza e di conoscenza
se a loro è stata assicurata un’adeguata
sorveglianza, oppure se hanno ricevuto
istruzioni circa l’uso in sicurezza
dell’apparecchio e hanno compreso i
pericoli correlati.
I bambini non devono giocare con
l’apparecchio. Le operazioni di pulizia
e di manutenzione non devono essere
eettuate dai bambini senza sorveglianza.
Se il cavo di alimentazione dovesse
essere danneggiato, deve essere
sostituito solamente presso i centri di
assistenza autorizzati dal costruttore in
modo da prevenire ogni rischio.
Assicurarsi che il ventilatore sia
scollegato dalla rete di alimentazione
3
ATTENZIONE: leggere attentamente il presente libretto in quanto
contiene importanti istruzioni per la sicurezza di installazione, uso
e manutenzione.
Istruzioni importanti da conservare per riferimenti futuri.
I bambini NON devono giocare con il dispositivo.
Questo apparecchio dovrà essere destinato solo all’uso per il quale è
stato espressamente concepito; qualsiasi impiego non conforme alle
indicazioni contenute nel presente manuale è da considerarsi improprio
e pericoloso. Il produttore non può essere ritenuto responsabile per
eventuali danni derivanti da utilizzo improprio e/o irragionevole.
Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere
esplosive (con presenza di sostanze inammabili sotto forma di gas,
vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo
l’accensione, la combustione si propaga nell’aria).
Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso,
etc.) non devono essere lasciati alla portata di bambini o incapaci in
quanto rappresentano potenziali fonti di pericolo.
L’installazione/assemblaggio del dispositivo dovrà essere eettuata/o
secondo le prescrizioni del costruttore. Una errata procedura può
causare danni a persone, animali o cose, per i quali il costruttore non
può essere ritenuto responsabile.
Posizionare ed utilizzare l’apparecchio su un piano d’appoggio
orizzontale e stabile.
Prima di utilizzare l’apparecchio vericare visivamente l’integrità del
medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a
personale qualicato.
Prima di alimentare l’apparecchio accertarsi che i suoi dati di
targa (tensione e frequenza) siano rispondenti a quelli della rete di
distribuzione elettrica e che la presa sia idonea al terminale del cavo di
cui l’apparecchio è dotato.
Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato
delle adeguate protezioni a norma delle leggi in vigore.
NON alimentare l’apparecchio mediante prese multiple.
prima di togliere le griglie di protezione.
Non collegare l’apparecchio
all’alimentazione e non utilizzarlo se
non è completamente montato (vedi
istruzioni di montaggio).
4
Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro
impiego si rendesse indispensabile utilizzare esclusivamente materiale
conforme alle vigenti norme di sicurezza e nel rispetto dei parametri
elettrici degli adattatori in questione.
L’apparecchio non deve essere acceso mediante temporizzatori esterni
e/o altri dispositivi di controllo remoto non espressamente previsti dal
presente manuale.
NON utilizzare né conservare il dispositivo in prossimità di fonti di calore
localizzate (caloriferi, stufe etc.).
NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta
accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto
scollegare immediatamente il cavo di alimentazione dalla presa elettrica.
Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni
etichetta o foglio di protezione che ne impedisca il corretto funzionamento.
Collegare e scollegare il cavo di alimentazione con le mani asciutte e
reggendolo saldamente.
Prima di inserire la spina nella presa di corrente assicurarsi che il
pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento).
Svolgere sempre totalmente il cavo di alimentazione onde evitare
surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo,
né utilizzarlo per trascinare il dispositivo cui è collegato).
Evitare di posizionare il cavo di alimentazione su superci abrasive
o taglienti o comunque in posizioni dove può essere facilmente
danneggiato.
NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi
oggetti all’interno.
Durante il funzionamento non toccare il dispositivo con parti del corpo
bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano
di appoggio un elemento isolante (ad esempio indossando scarpe con
suola in gomma).
Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da
qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva.
In caso di funzionamento anomalo o di anomalie durante il funzionamento
spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare
le cause delle anomalie riscontrate eventualmente con l’aiuto di personale
qualicato. Evitare in ogni caso di eettuare operazioni non previste dal
presente manuale d’uso (come smontarlo e/o modicarlo).
Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo
per periodi di inutilizzo prolungati, prima di riporlo e prima di eettuare
qualsiasi operazione di pulizia o manutenzione.
Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni
o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento
diretto del sole o polvere.
L’apparecchio non è progettato per l’uso o la conservazione in esterno.
La pulizia e manutenzione del dispositivo NON deve essere eettuata da
5
bambini senza la supervisione di un adulto.
Prima di scollegare l’apparecchio spegnerlo mediante l’apposito
comando sul pannello di controllo.
Allorché si decida di non utilizzare più un apparecchio di questo tipo, si
raccomanda di rendere innocue quelle parti dell’apparecchio che possono
costituire un pericolo per le persone o di smaltirle compatibilmente con le
normative vigenti in merito.
NON alimentare il dispositivo senza prima averlo correttamente
assemblato seguendo le istruzioni del presente manuale.
Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti
circostanti in modo tale che il suo funzionamento non possa essere
causa di danni accidentali.
NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere
in generale.
NON utilizzare il dispositivo in prossimità di tende o tessuti liberi.
NON appendere il ventilatore ad una parete od al sotto salvo tale
modalità di installazione non sia espressamente prevista e spiegata nel
presente manuale.
NON coprire in alcun modo il dispositivo durante il funzionamento.
NON inserire oggetti o parti del corpo nella griglia di protezione della
ventola.
NON lasciare l’apparecchio incustodito per lunghi periodi durante il
funzionamento.
NON rimanere esposti per lunghi periodi al usso d’aria generato dal
dispositivo in funzione, può provocare danni alla salute.
Se il ventilatore deve essere immagazzinato per lungo tempo e non usato
regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in
un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un
lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le
pale del motore girino liberamente (a dispositivo non alimentato) senza
alcun freno.
AVVERTENZE PER LE BATTERIE:
1. TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.
L’ingestione può provocare ustioni chimiche, perforazione dei
tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore
dall’ingestione. Consultare immediatamente un medico.
2. Non permettere ai bambini di sostituire le batterie.
3. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e
-) marcate sulle batterie e sull’apparecchio.
4. Le batterie non devono essere messe in cortocircuito.
5. Non caricare le batterie.
6. Non forzare la scarica delle batterie.
7. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo
o di diversi produttori.
6
8. Le batterie scariche devono essere rimosse immediatamente
dall’apparecchio e smaltite correttamente, secondo le leggi in vigore.
9. Non scaldare le batterie e non esporle a fonti di calore.
10.Non saldare direttamente le batterie.
11.Non smontare le batterie.
12.Non deformare le batterie.
13.Non buttare e non smaltire le batterie nel fuoco.
14.Non mettere a contatto con l’acqua o l’umidità, in particolare nel caso
in cui il contenitore della batteria dovesse essere danneggiato.
15.Non incapsulare e non modicare le batterie.
16.Conservare le batterie non utilizzate nel loro imballaggio originale
lontano da oggetti metallici. Se già rimosse dall’imballaggio, non
mischiare o mescolare le batterie.
17.Se si intende non utilizzare l’apparecchio per un periodo di tempo
prolungato, rimuovere le batterie.
18.Pulire i contatti delle batterie e quelli dell’apparecchio prima di inserire
le batterie.
19.In caso di perdite dalle batterie, evitare qualsiasi contatto con il
materiale fuoriuscito; in caso contatto, sciacquare la parte interessata
con acqua e consultare un medico.
7
Informazioni tecniche
1 2 3 4 5 6 7
8
10
9
1. Vite di sicurezza griglia
2. Griglia anteriore
3. Ghiera di ssaggio ventola
4. Ventola
5. Ghiera di ssaggio griglia posteriore
6. Griglia posteriore
7. Albero motore
8. Corpo motore
9. Piastra di ssaggio
10.Pannello comandi
Kit installazione a muro:
11. Piastra di ssaggio a muro
12.Viti e tasselli 11
12
8
Istruzioni d’uso
Svitare la ghiera di ssaggio della griglia posteriore (5) dall’albero
motore (7) ruotandola in senso antiorario. Inserire la griglia posteriore
(6) sull’abero motore (7) e ssarla con l’apposita ghiera di ssaggio (5)
ruotandola in senso orario. Inserire la ventola (4) sull’albero motore (7)
e ssarla ruotando in senso antiorario l’apposita ghiera di ssaggio (3).
Aprire le clip della griglia anteriore (2) e posizionarla sulla griglia
posteriore (6) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.Trovata la giusta posizione chiudere le
clip e inserire la vite di sicurezza griglia (1).

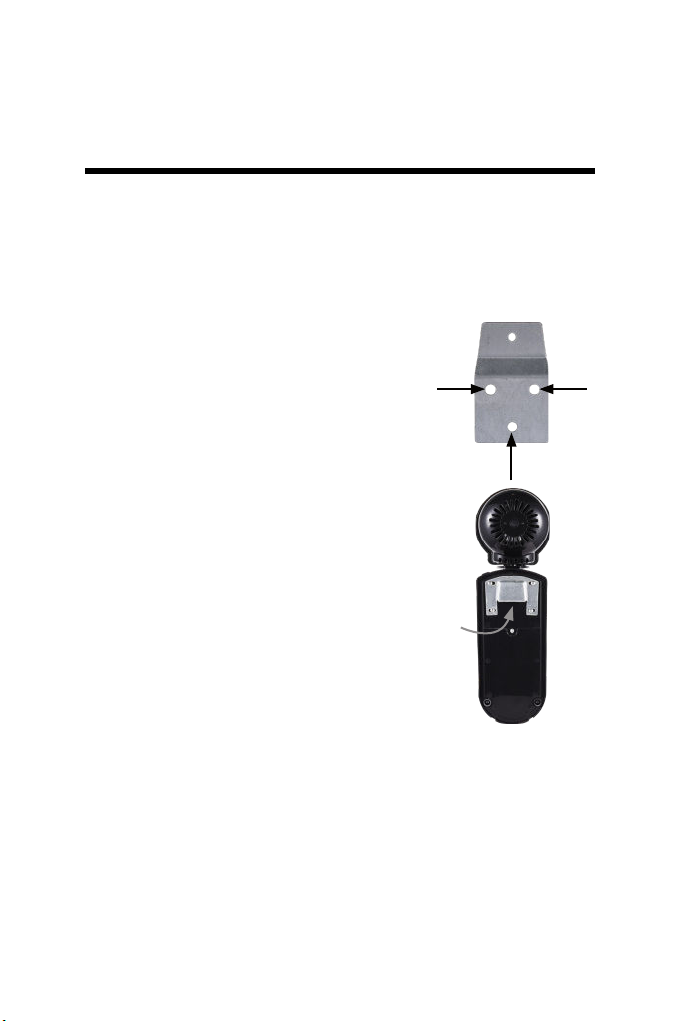

Installazione a muro:
Fissare la piastra di ssaggio a muro (11) con
le 3 viti e tasselli in dotazione (12).
Inserire il ventilatore sulla piastra di ssaggio a
muro (11) facendo in modo che la linguetta si
inserisca nella piastra di ssaggio (9) presente
sul retro del ventilatore.
Terminata l’installazione, inserire la spina in una presa di corrente
adeguata. Il ventilatore è comandabile sia dal pannello comandi posto
sul corpo principale sia dal telecomando fornito in dotazione.
9

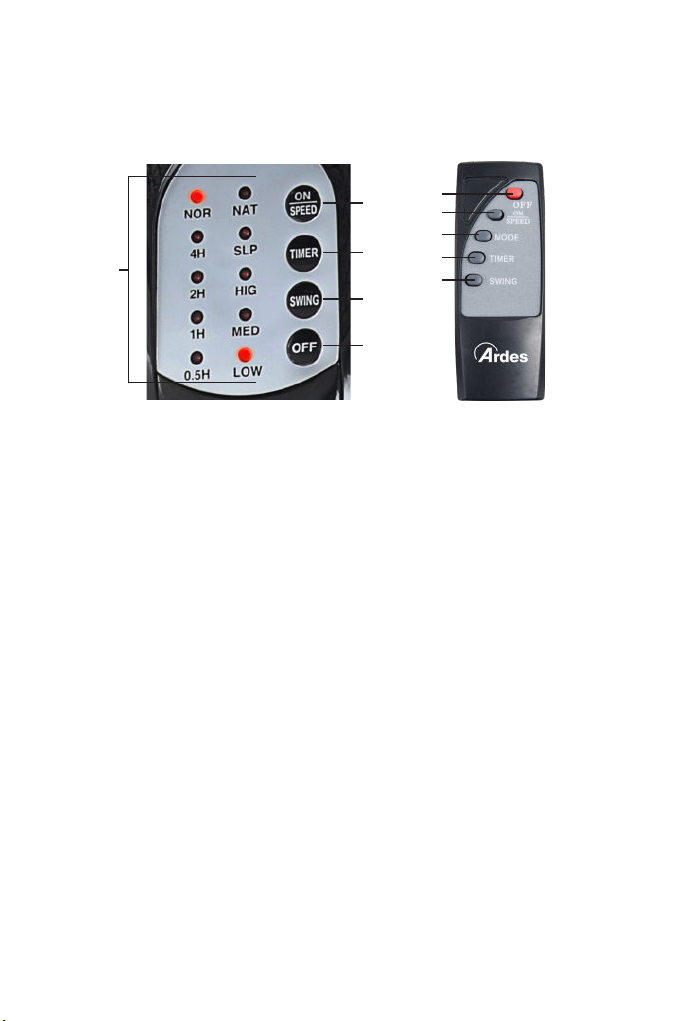

Telecomando
A
B
C
D
E
Pannello comandi
A
E
D
B
F
Pulsanti
A. O
B. On/Speed
C. Mode (solo sul telecomando)
D. Timer
E. Swing
Batterie
Il telecomando è fornito senza batterie; prima dell’utilizzo aprire il vano
batterie posto sul retro del telecomando ed inserire due batterie LR03
1,5V AAA rispettando la polarità indicata.
Per rimuovere le batterie, aprire il vano batterie posto sul retro del
telecomando, facendo scorrere il coperchio verso l’esterno.
Pulsante OFF (A):
Premere questo pulsante a ventilatore acceso per spegnere l’unità.
Pulsante ON/SPEED (B):
Premere questo pulsante a ventilatore spento per accendere l’unità.
Premere questo pulsante a ventilatore acceso per selezionare la velocità
desiderata a scelta tra: minima (indicatore luminoso “LOW”), media
(indicatore luminoso “MED”) o massima (indicatore luminoso “HIG”).
Pulsante MODE (C) solo sul telecomando:
Premere questo pulsante a ventilatore acceso per selezionare la modalità
di funzionamento desiderata a scelta tra: normale (indicatore luminoso
“NOR”), naturale (indicatore luminoso “NAT”) o notturna (indicatore
luminoso “SLP”).
10
Pulsante TIMER (D):
Premere questo pulsante a ventilatore acceso per programmare lo
spegnimento dierito del ventilatore in un intervallo tra 0,5 ore e 7,5
ore dal momento della programmazione. Ad ogni pressione il tempo
aumenta di 0,5 ore e gli indicatori luminosi relativi al timer (indicati con
0,5H - 0,5 ore; 1H - 1 ora; 2H - 2 ore; 4H - 4 ore) si accendono sul
pannello comandi. Il tempo totale prima dello spegnimento automatico
è dato dalla somma delle indicazioni accese. Per eliminare la funzione
timer premere ripetutamente questo tasto no a che tutte le indicazioni
luminose relative al timer sono spente oppure spegnere manualmente il
ventilatore. Quando tutti gli indicatori luminosi sono spenti signica che il
timer non è stato impostato e che il prodotto funzionerà in modo continuo
no allo spegnimento manuale.
Pulsante SWING (E):
Premere questo pulsante a ventilatore acceso per attivare l’oscillazione
automatica da destra a sinistra. Per disattivare l’oscillazione premere
nuovamente questo tasto.

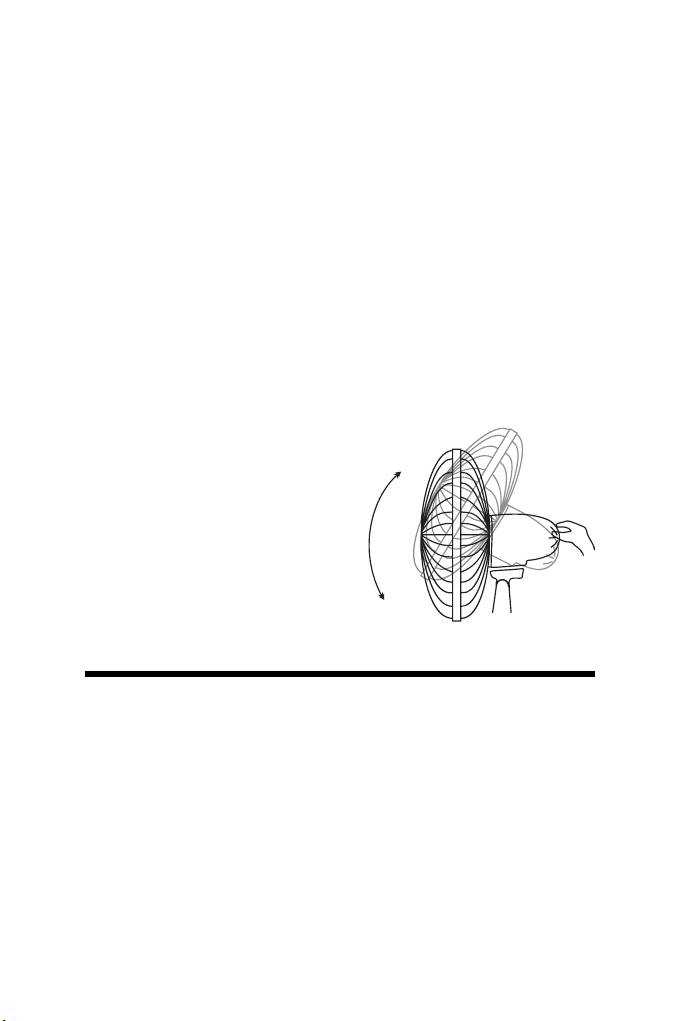

INCLINAZIONE VERTICALE
E’ possibile orientare la testa
del ventilatore in senso verticale
scegliendo l’angolo desiderato.
E’ suciente regolare la testa del
ventilatore muovendola delicatamente
verso l’alto o verso il basso secondo
l’inclinazione desiderata.
Manutenzione
Prima di eseguire le normali operazioni di pulizia spegnere il
ventilatore e scollegarlo dalla rete di alimentazione elettrica.
Per la pulizia esterna utilizzare un panno soce ed asciutto.
NON immergere il ventilatore in acqua, nè spruzzarlo con liquidi di alcun
tipo.
NON utilizzare solventi o altri prodotti chimici per la pulizia.
Rimontare lo schermo di protezione dopo la pulizia e prima di
collegare la spina alla presa di corrente.
Quando non utilizzato, dopo la pulizia conservare il ventilatore in un
luogo asciutto.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali ARDES Fan
ARDES
ARDES AR5D40P Manuale utente
ARDES
ARDES AR5S41PB Manuale utente
ARDES
ARDES AR5M50 Manuale utente
ARDES
ARDES AR5T85R Manuale utente
ARDES
ARDES AR5A107W Manuale utente
ARDES
ARDES AR5D40B Manuale utente
ARDES
ARDES AR5A35 Manuale utente
ARDES
ARDES AR5BL1M Manuale utente
ARDES
ARDES AR5F03BT Manuale utente
ARDES
ARDES AR5BL2 Manuale utente
ARDES
ARDES AR5PR4001 Manuale utente
ARDES
ARDES AR5F03 Manuale utente
ARDES
ARDES AR5PR403V Manuale utente
ARDES
ARDES AR5A107D Manuale utente
ARDES
ARDES AR5S30 Manuale utente
ARDES
ARDES AR5F01B Manuale utente
ARDES
ARDES AR5M39 Manuale utente
ARDES
ARDES AR5C40B Manuale utente
ARDES
ARDES AR5A130WR Manuale utente
ARDES
ARDES AR5W40 Manuale utente
