Arrow Storage Products SBS64 Istruzioni per l’uso

Gloves must be worn

at all times to reduce

risk of injury!

Owner’s Manual

& Assembly Guide

EN,FR,SP-01LX

732920422

Nominal Size

6’ x 4’

BUILDING DIMENSIONS

* See Inside for Detailed Safety Information.

Size rounded oﬀ to the nearest foot

Exterior Dimensions

(Roof Edge to Roof Edge)

Width Depth Height

Interior Dimensions

(Wall to Wall)

Width Depth Height

Door

Opening

Width Height

Approx.

Size

Storage

Area

6’ x 4’ 21 Sq. Ft. 131 Cu. Ft. 80” 45 11/16” 77 5/16” 72 3/8” 41 15/16” 77” 30 3/4” 69 1/8”

1,8 m x 1,2 m 2,0 m23,7 m3203,2 cm 116,1 cm 196,4 cm 183,8 cm 106,5 cm 195,6 cm 78,1 cm 175,5 cm

For proper base construction see page 12

Base

Size

75 1/8” x 44 11/16”

190,8 cm x 113,5 cm

†

SBS64Model No.

arrowshed.com

Visit our website for compatible accessories

ShelterLogic.com

product-registration

Steel ShedSteel Shed

FR,SP-02LX

DIMENSIONS DU COFFRE

* Voir les informations de sécurité détaillées à l’intérieur.

Toujours porter des

gants pour réduire le

risque de blessure !

attention

bords coupants

Manuel de l’utilisateur et

guide d’assemblage

DIMENSIONES DE LA UNIDAD

* Consulte en el interior para obtener la seguridad de información detallada.

Se deben usar guantes

en todo momento para

reducir el riesgo de

lesiones.

precaución

bordes ﬁ losos

Manual del propietario

e instrucciones de ensamblaje

Las medidas están redondeadas en pies

†

Dimension arrondie au pied le plus proche

†

Taille de

la base

Tamaño

básico

Dimensions extérieures

(de bordure de toit à bordure de toit)

Largeur Profondeur Hauteur

Dimensions intérieures

(de paroi à paroi)

Largeur Profondeur Hauteur

Ouverture

de porte

Largeur Hauteur

Taille

approx.

Zone

d’entreposage

6’ x 4’ 21 Sq. Ft. 131 Cu. Ft. 80” 45 11/16” 77 5/16” 72 3/8” 41 15/16” 77” 30 3/4” 69 1/8”

1,8 m x 1,2 m 2,0 m23,7 m3203,2 cm 116,1 cm 196,4 cm 183,8 cm 106,5 cm 195,6 cm 78,1 cm 175,5 cm

†

Dimensiones exteriores

(borde a borde del techo)

Ancho Profundidad Altura

Dimensiones interiores

(pared a pared)

Ancho Profundidad Altura

Abertura de

la puerta

Ancho Altura

Tamaño

aproximado

Área de

almacenaje

6’ x 4’ 21 Sq. Ft. 131 Cu. Ft. 80” 45 11/16” 77 5/16” 72 3/8” 41 15/16” 77” 30 3/4” 69 1/8”

1,8 m x 1,2 m 2,0 m23,7 m3203,2 cm 116,1 cm 196,4 cm 183,8 cm 106,5 cm 195,6 cm 78,1 cm 175,5 cm

†

arrowshed.com

Visitez notre site Web pour des accessoires compatibles

arrowshed.com

Para accesorios compatibles, visite nuestro sitio web

75 1/8” x 44 11/16”

190,8 cm x 113,5 cm

75 1/8” x 44 11/16”

190,8 cm x 113,5 cm

• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will

help avoid distractions and any accidents which may occur.

EN,FR,SP-04HN

• Care must be taken when handling various pieces of your building since many contain sharp edges.

CAUTION /

• Faire preuve de précaution pour manipuler les diﬀ érentes pièces de l’abri car elles présentent de nombreux bords coupants.

ATTENTION / PRECAUCIONES

• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes ﬁ losos.

• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.

Any building left partially assembled may be seriously damaged by even light winds.

• Ne PAS tenter d’assembler l’abri avant d’avoir vériﬁ é la présence de toutes les pièces ﬁ gurant dans la liste des pièces. Tout

abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.

• NO trate de montar la estructura antes de veriﬁ car que tenga todas las piezas indicadas en la lista de piezas. Cualquier

estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.

• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making

construction diﬃ cult and unsafe.

• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et

« battre » au vent, rendant la construction diﬃ cile et dangereuse.

• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que

hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.

• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit

complètement assemblé. Cela évite les distractions et les accidents potentiels.

• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura

esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.

Your building MUST be anchored to prevent wind damage.

La estructura DEBE estar anclada para evitar daños por vientos.

• NEVER concentrate your weight on the roof of the building.

• NE JAMAIS concentrer son propre poids sur le toit de l’abri.

• NUNCA concentre su peso en el techo de la estructura.

Watch the Weather Closely

Suivre la météo avec attention

Observe el clima atentamente

• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.

• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à

l’emploi.

• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.

L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

EN,FR,SP-05HN

• The best location is a level area with good drainage.

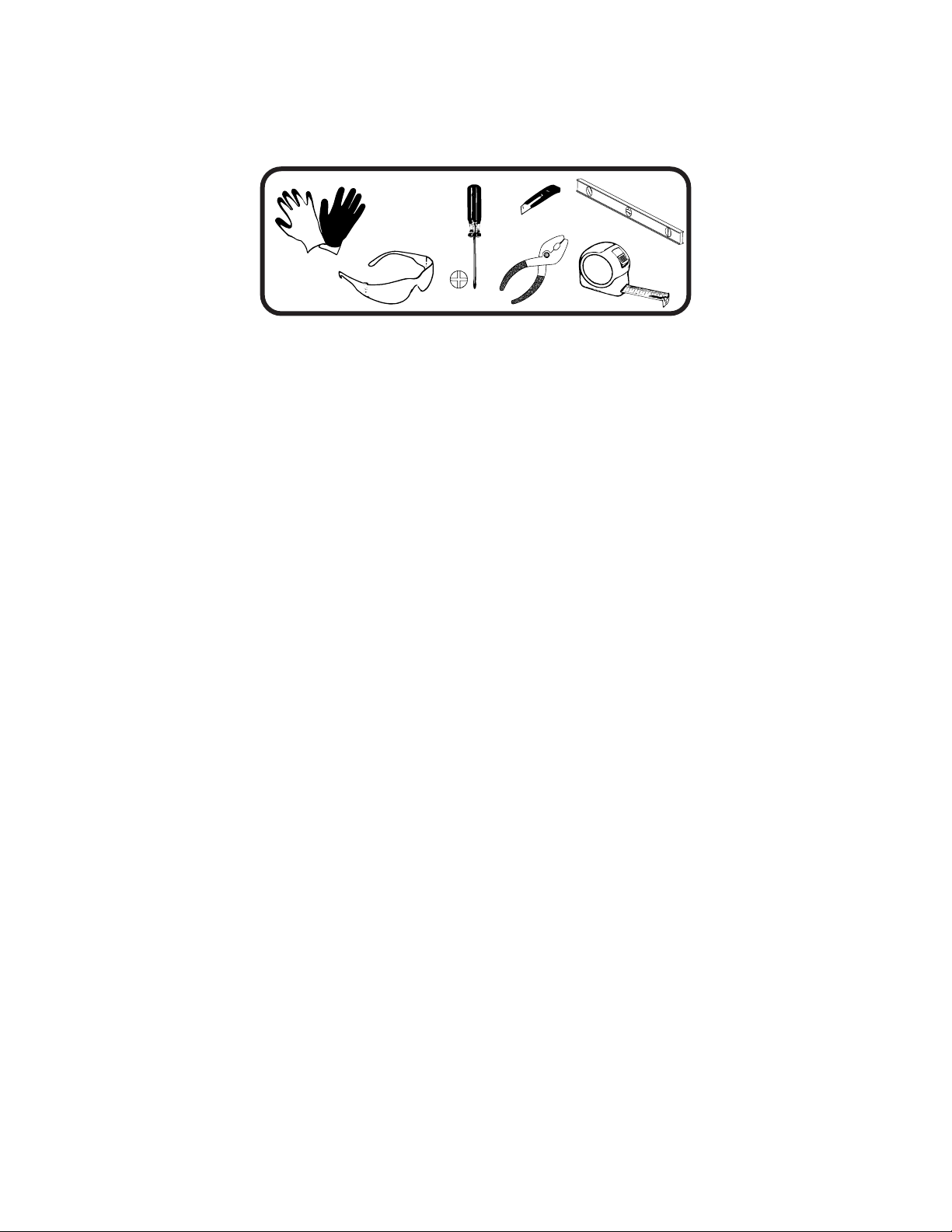

ASSEMBLY /

ASSEMBLAGE /

ENSAMBLAR /

• Le meilleur emplacement sera une surface de niveau à bon drainage.

• El mejor lugar es un área nivelada con buen drenaje.

• Allow enough space outside the building to be able to access the roof with a ladder.

• Use Teamwork: Two or more people are required to assemble your building.

• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.

• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.

• Laissez suﬃ samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.

• Deje suﬁ ciente espacio afuera del ediﬁ cio para poder tener acceso al techo con una escalera.

CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN

• DO NOT use power washing to clean your shed.

• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.

• NO utilice hidrolavadora para limpiar el cobertizo.

• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.

Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned oﬀ the interior and exterior surfaces

immediately. Rust caused by chemical damage is not covered by the warranty.

• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour

l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et

herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits

chimiques n’est pas couverte par la garantie.

• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento

de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y

herbicidas, de las superﬁ cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.

Rust protection precautions / Des mesures de protection contre la rouille /

Las precauciones de protección contra el óxido

• Avoid nicking or scraping the coating surface, inside and out.

• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.

• Evite dañar o raspar la capa protectora, por dentro y por fuera.

• Keep roof, base perimeter and door free of debris.

• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.

• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.

• Touch up scrapes or nicks and any area of visible rust as soon as possible.

• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.

• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

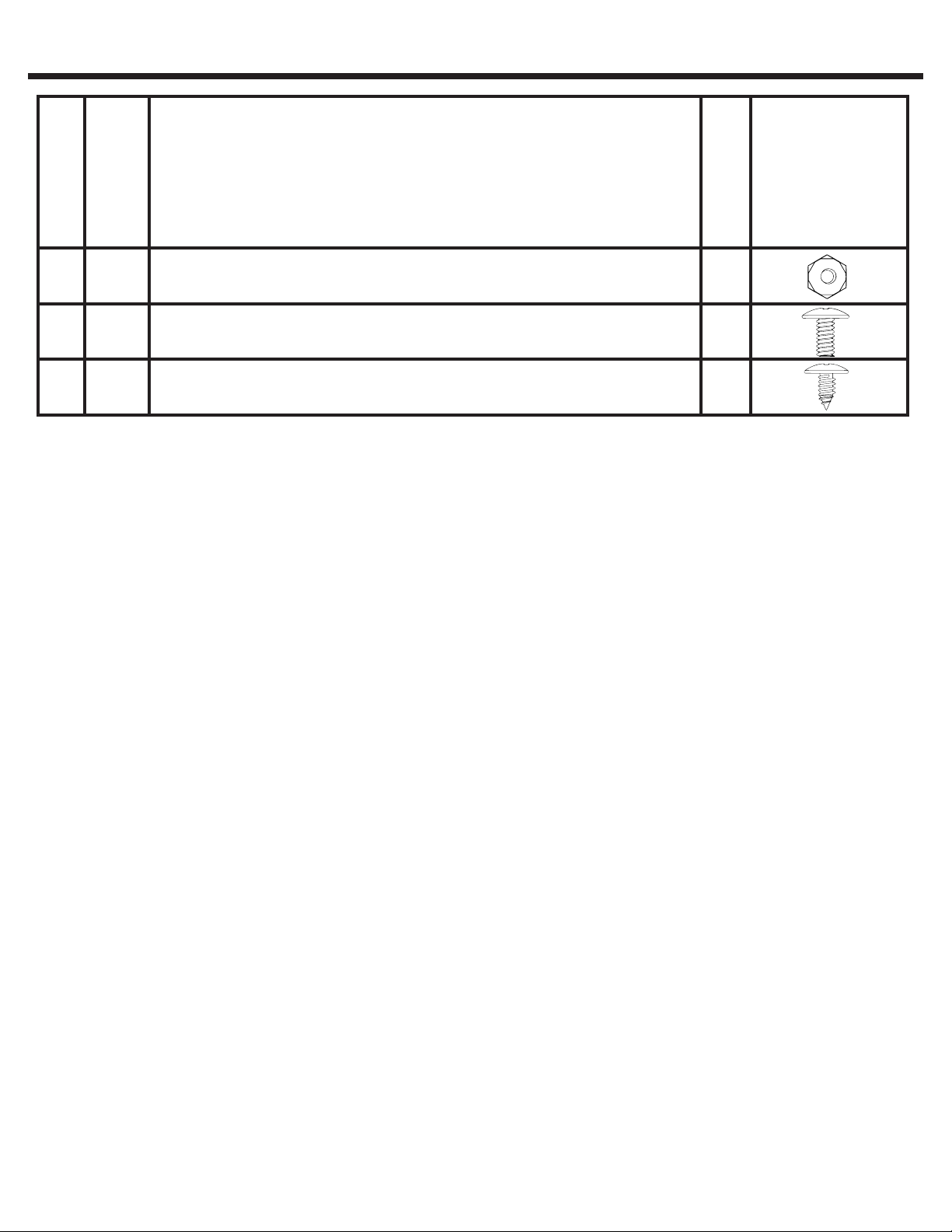

HARDWARE LIST EN,FR,SP-05LX

The fasteners used in each step are shown actual size at the top of each page. If you are unsure which

fastener to use, hold it up to the picture and use the one that matches.

LISTE DE LA VISSERIE

LISTA DE PIEZAS

165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 63

Key

No. Part No.

Part

Description

Qty. Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza

Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno

pequeño color arena (N.º 8-32 x 3/8) (10 mm) 63

365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo

pequeño color arena (N.º 8AB x 5/16) (8 mm) 266

Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En

cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.

Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior

de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que

coincida con ella.

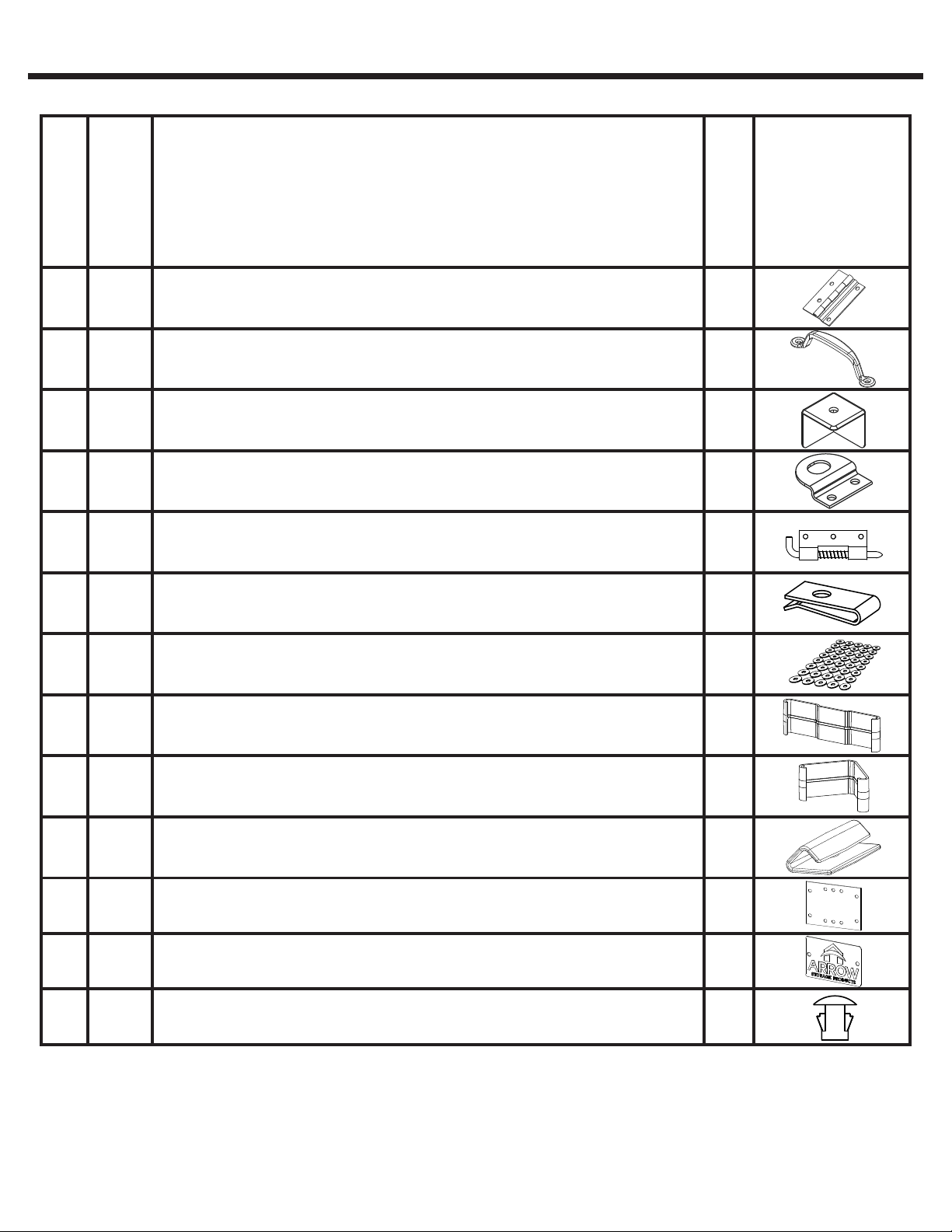

HARDWARE LIST EN,FR,SP-06LX

LISTE DE LA VISSERIE

LISTA DE PIEZAS

466718 Hinge / Charnière / Bisagra 4

566715 Door Handle / Piognee gauche / Manija de puerta 1

Key

No. Part No.

Part

Description

Qty. Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza

Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

660H Corner Cap / Coin bouchon / Tapa de esquina 4

766720 Padlock Eyelet / Oeillet de cadenas / Ojete de candado 2

14 11137 Mounting Plate / Plaque de montage / Placa de montaje 2

866808 1

966721 U-Nut (Door Clip) / U-Nut (attache de la porte) / U-tuerca (Clip de la

puerta) 8

10 66646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 3

11 2

66870 Plastic Trim / Bordure plastique / Perﬁ l de plástico

12 3

66871 Plastic Corner Trim / Bordure d’angle plastique / Perﬁ l esquinero de

plástico

13 4

66866 Door Closure Clip / Attache de la porte / Clip de la puerta

Latch Spring / Verrou à ressort inférieur / Resorte Pin

15 30028 Nameplate / Plaque signalétique / Placa de identiﬁ cación 1

16 66775 2

Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la

puerta)

Key

No. Part No.

Part

Description

Qty.

EN,FR,SP-07LX

Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

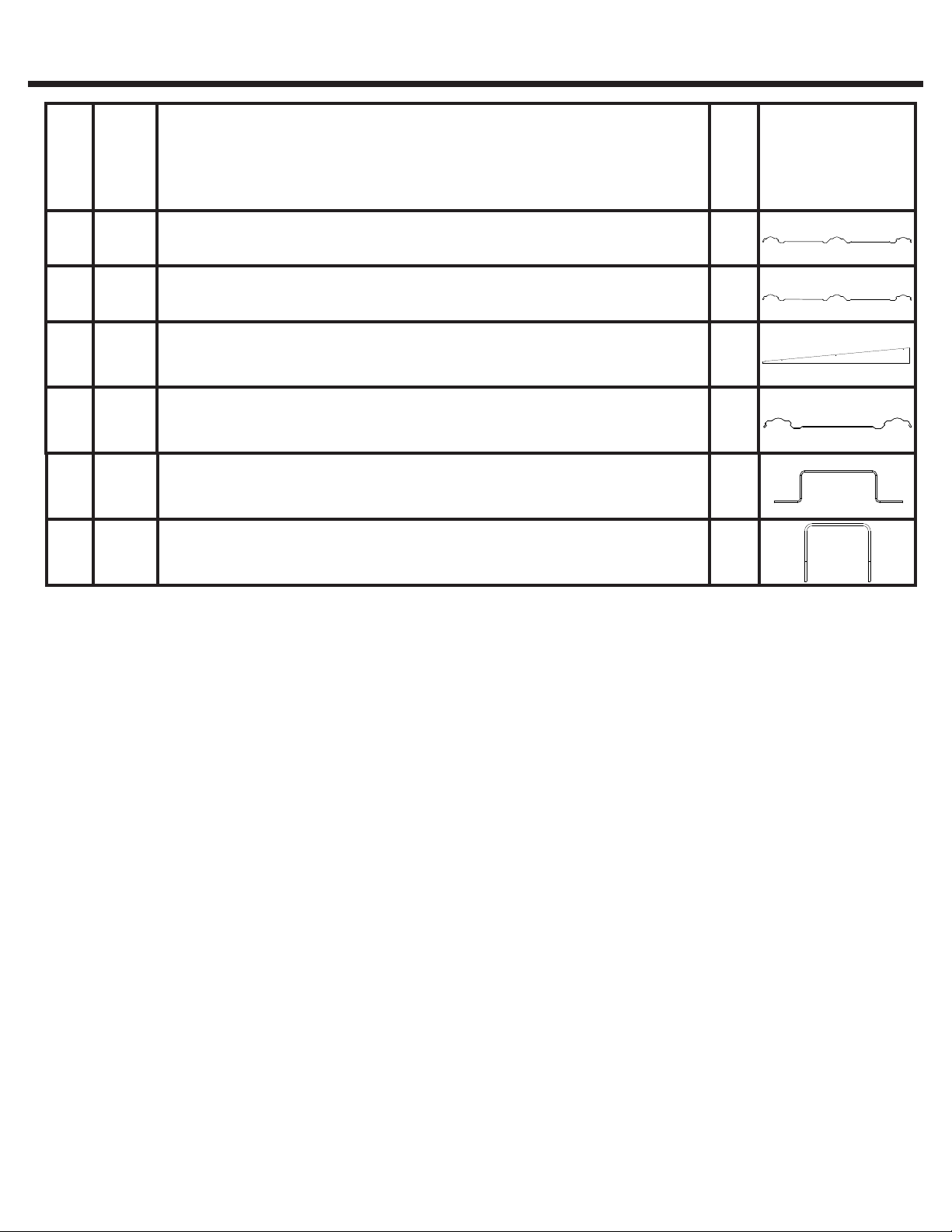

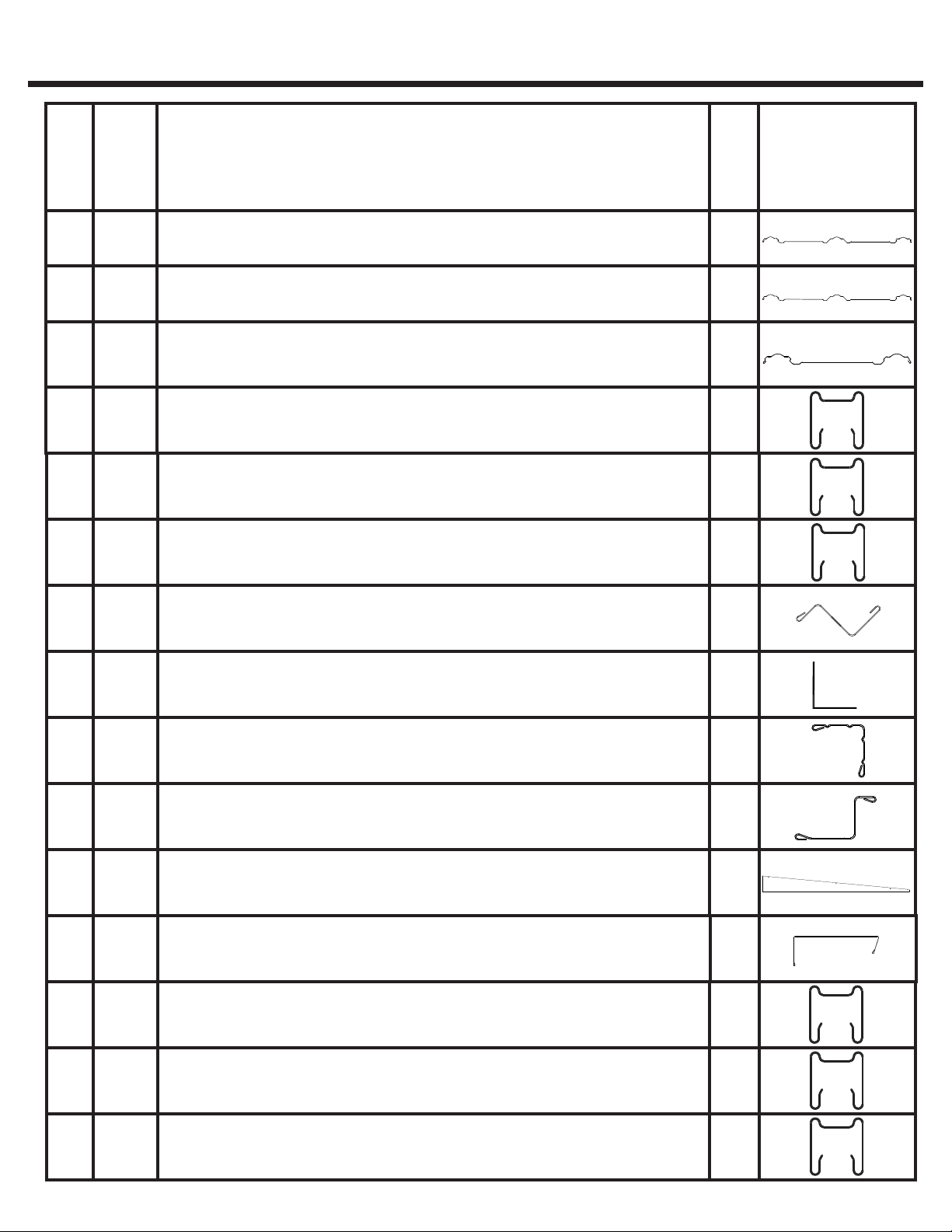

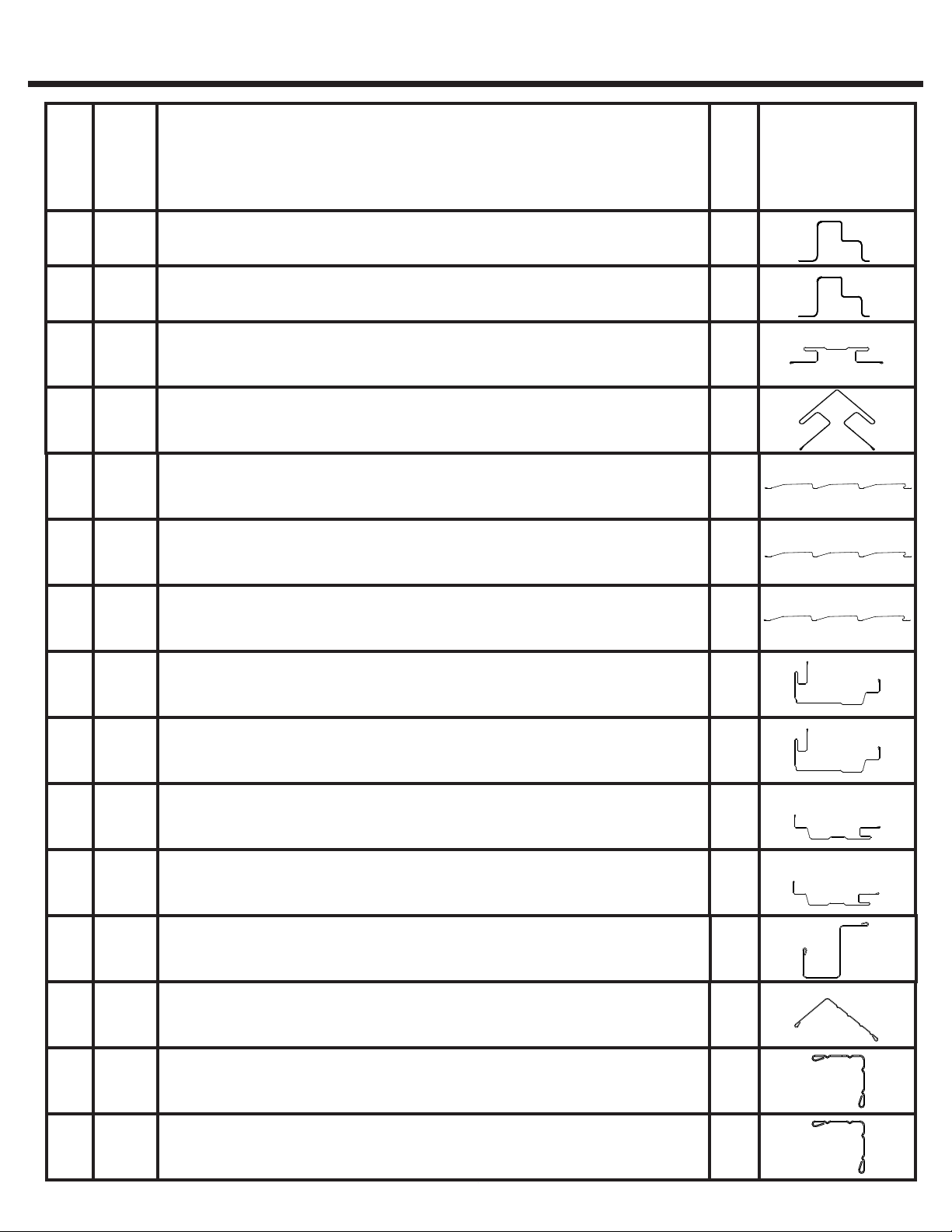

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA

18 11114 2

19 11115 Splice Post / Panneau de jonction / Poste de empalme 4

20 11116 6

21 11117 15

22 11118 10

27 80137 1

28 11124 2

29 11125 2

24 11120 1

17 11113 4

26 11122 1

30 11126 2

23 11119 5

25 80135 1

31 11127 2

Front/Rear Floor Frame / Cadre de plancher avant/arrière / Tirante

del entramado delantero/trasero del piso

Side Floor Frame /

Cadre de plancher latéral

/ Tirante lateral del

piso

Corner Post / Panneau d’angle / Poste esquinero

Wall Panel / Panneau de mur / Panel de la pared

Side Panel / Latérale Panneau / Panel lateral

Front Wall Panel / Frontale panneau de mur / Delantero panel de

pared

Right Door Jamb Top / Jambage de porte droit supérieur / Jamba

superior de puerta derecha

Right Door Jamb Bottom / Jambage de porte droit inférieur /

Jamba inferior de puerta derecha

Left Door Jamb Top / Jambage de porte gauche supérieur /

Jamba superior de puerta izquierda

Left Door Jamb Bottom / Jambage de porte gauche inférieur /

Jamba inferior de puerta izquierda

Header / Traverse frontale / Dintel frontal

Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera

Side Wall Angle / Cornière latérale / Ángulo de la pared lateral

Gable Angle / Pignon Cornière / Ángulo Gablete

Key

No. Part No.

Part

Description

Qty.

EN,FR,SP-08LX

Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA

33 11129 2

34 11130 2

35 11131 4

36 11132 2

37 11133 2

42 11140 1

43 11141 2

44 11142 2

39 11135 3

32 11128 2

41 11139 4

45 11143 2

38 11134 1

40 11138 4

46 11144 2

Corner Splice Angle / Cornière de raccordement d’angle / Ángulo

empalme esquinero

Door Jamb Support / Support de jambage de porte / Soporte de

la jamba de puerta

Header Front / Traverse frontale / Dintel frontal

Roof Channel Right / Canal de toit droit / Canal de techo derecho

trasera

Fascia Trim / Garniture de toit / Moldura de la fascia

Door Panel / Panneau porte / Panel puerta

Door Panel, Half / Porte panneau Moitié / Panel de la puerta,

mitad

Horizontal Door Brace /

Renfort horizontal de porte

/ Abrazadera

horizontal de la puerta

Vertical Door Brace / Renfort de porte verticale / Abrazadera ver-

tical de la puerta

Vertical Door Brace / Renfort de porte verticale / Abrazadera ver-

tical de la puerta

Door Astragal / Astragale de porte / Astrágalo de puerta

Diagonal Door Brace / Renfort diagonal de porte / Abrazadera

diagonal de la puerta

Right Gable / Pignon droit / Gablete derecho

Roof Channel Left / Canal de toit gauche / Canal de techo izqui-

erdo

Key

No. Part No.

Part

Description

Qty.

EN,FR,SP-09LX

Part Views

Rep.

N.º de

refe-

rencia

Réf.

pièce

N.º de

pieza

Description

de la pièce

Descripción

de la pieza Qté

Cant.

Proﬁ ls de pièces

Vistas desde

un extremo

PARTS LIST LISTE DES PIÈCES

ARTÍCULOS DE FERRETERÍA

48 11146 1

49 80131 1

50 80133 1

51 11136 2

52 11019 2

47 11145 5

Stud Splice / Canal de jonction / Panel de cubierta derecha

Channel Splice / Canal de jonction / Panel de cubierta derecha

Roof Panel / Panneau de toit / Panel del techo

Right Roof Panel / Panneau de toit droit / Panel del techo derecho

Left Gable / Pignon gauche / Gablete izquierdo

Left Roof Panel / Panneau de toit gauche / Panel del techo

izquierdo

EN,FR,SP-10LX

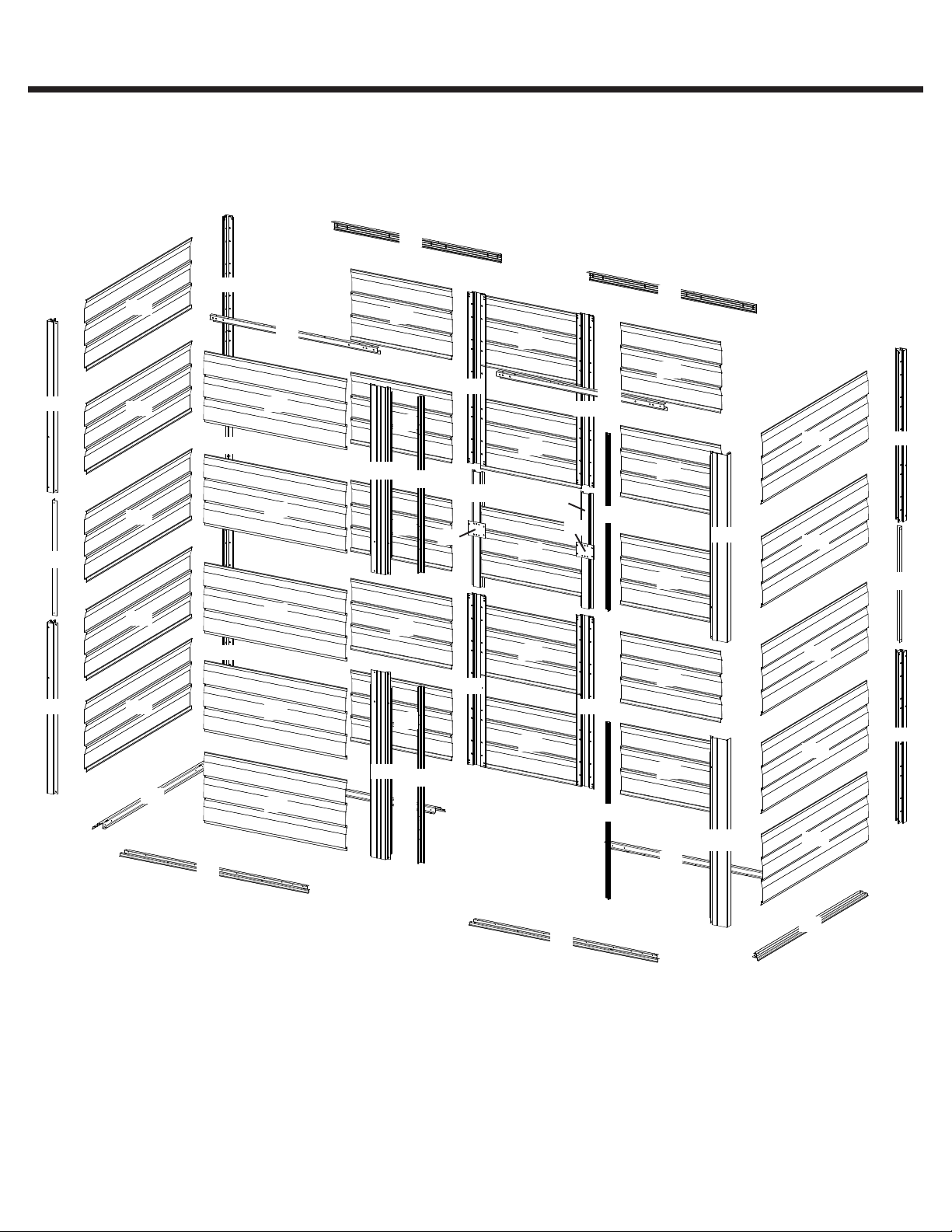

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE

MONTAJE POR N.º DE REFERENCIA

23 28

51 51

14 14

Indice

Altri manuali Arrow Storage Products Deposito all'aperto

Arrow Storage Products

Arrow Storage Products SCG1414CC Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products EZEE SHED Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products BWG54 Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products SpaceMaker PS53 Manuale utente

Arrow Storage Products

Arrow Storage Products HDVAGY85 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products EPA84 Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products EP64AN Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products RMGRA86 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products EH86A Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products BD88GB Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products VM108 Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products HM8667 Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products SCG67CC Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products EPA104 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products Spacemaker PS43 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products CLG1414CC Manuale utente

Arrow Storage Products

Arrow Storage Products SpaceMaker PS63 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products FKE03 Series Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products VVCS85 Manuale per l'uso e la cura

Arrow Storage Products

Arrow Storage Products SpaceMaker PS53 Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products CLG1417CC Manuale utente

Arrow Storage Products

Arrow Storage Products SCP104CC Series Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products COMMANDER CHD1010-A Istruzioni per l’uso

Arrow Storage Products

Arrow Storage Products CLG66CC Istruzioni per l’uso

Manuali Deposito all'aperto popolari di altre marche

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manuale utente

TYGO

TYGO Nyland Manuale utente

Duratuf

Duratuf GL105 Manuale utente

Viking

Viking SD5300SS Manuale tecnico

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manuale utente

ModuLaro

ModuLaro Lojo WC202200 Manuale utente

Lifetime

Lifetime 6418 Manuale utente

rollaway container

rollaway container ARPCA24 Manuale utente

Duratuf

Duratuf Havelock Manuale utente

X-METAL

X-METAL 4065 Manuale utente

Outdoor Life Products

Outdoor Life Products FP2030 F Manuale utente

Royalcraft

Royalcraft Faro 295L Storage Box Manuale utente

Riverlea

Riverlea Duratuf KIWI KS3 Manuale utente

OLT

OLT GS84D-FJ-Plywood Manuale utente

Rubbermaid

Rubbermaid 5L45 Manuale utente

garofalo

garofalo TUSCANY EVO Manuale utente

Duratuf

Duratuf Kiwi MK1 Manuale utente

Eden

Eden CA2988 Manuale utente
