1| Djtal HD Uydu Bulucu
Ürün Tanımı
Profesyonel bir uydu kurulum ekipmanıolan ASF-2040 HD uydu bulucu ile SD ve
HD kalitedeki görüntü sinyallerini alabilirsiniz. Kurulumcular için en hızlızamanda
en doğru sinyali alıp anteni en iyi pozisyona getirmelerinde eşsiz bir çözüm ortağı-
dır.
ASF-2040 HD Uydu Bulucu, mikro işlemci kontrolörü kullanarak güvenilir bir per-
formans elde etmenizi sağlar. Cihaz açıldığızaman kanal görüntüsü, sinyal boyu-
tu ve kalitesi LCD ekranda belirir. Büyük menü penceresi ilgili verilerin daha kolay
anlaşılmasınısağlar.
Ürün spektrum analizi ve konum bilgisi listeleme fonksiyonlarının yanında çok
zayıf olan sinyalleri de alma gücüne sahiptir. (Kapalı/13V/18V) LNB kısa devre so-
rununa karşıda otomatik koruma sistemine sahiptir.
ASF-2040 HD, A/V (Görüntü/Ses) girişve çıkışıfonksiyonlarına sahiptir.12V adap-
törü ve yüksek kapasiteli 8.4V 3000mAH LI-ION bataryasımevcuttur.Bu batarya
tam seviyede şarj edildiğinde 4 saatten fazla süre çalışma performansına sahiptir.
Djtal HD Uydu Bulucu | 2
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
REHBER1.

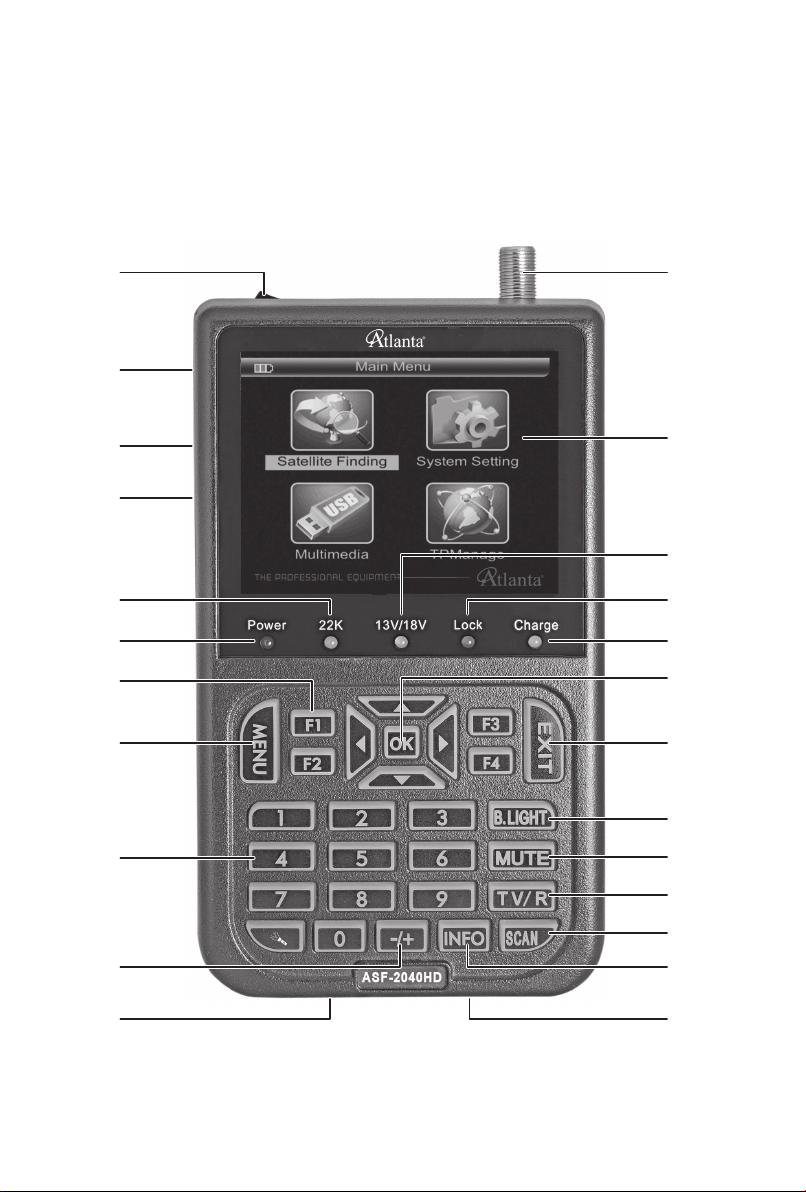

Ön Panel Tuştakımı1.1
121
6
8
13
5
24
22
23
10
12
2
4
11
14
15
16
17
3
18
20 19
7
9
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
3| Djtal HD Uydu Bulucu
NO. Adıİşlevi
1 Sinyal Girişi Anten Bağlantısı
2 LCD Ekran Menü ve kanal görüntülerini gösterir.
3 Lock Sinyal kilitli olduğunda bu ışık yanar.
4 Charge Şarj sırasında yanar, şarj tamamlandığında söner.
5 Power Cihaz açıldığında bu ışık yanar.
6 22K 22K devredeyken yanar.
7 13/18V Yatay/Dikey çıkışbilgileri
8 F1/F2/F3/F4 Fonksiyon tuşlarıdır.
9Y/Z/A/B/OK Yön tuşlarıhareket ,OK tuşu ise onaylamak içindir.
10 MENU Ana Menüye girişveya bir önceki menüye dönüş.
11 EXIT Mevcut menüden çıkışiçindir.
12 0~9 Sayısal Tuşlar Sayısal parametre bilgilerini girmek için kullanılır.
13 +/- Sinyal gücü ses seviyesini ayarlar.
14 B.Light LCD Ekran Değişimi
15 MUTE Sesi Açıp/Kapatmak için kullanılır
16 TV/Radio TV ve Radyo kanallarıarasıgeçişler için kullanılır.
17 SCAN Hızlıaramayıbaşlatır.
18 INFO Mevcut kanalın parametre değerlerini gösterir.
19 USB Portu Multimedya bağlantısı/güncellemesi için kullanılır.
20 Güç BağlantıPortu Harici güç kaynağına bağlanmak için kullanılır.
21 Açma/Kapama CihazıAçıp/Kapatmak için kullanılır
22 AV Output Ses ve Görüntü Çıkışı
23 AV Input Ses ve Görüntü Girişi
24 Flash IşıklarıFlash Işığı
Djtal HD Uydu Bulucu | 4
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
AÇMA/KAPAMA1.2
Güç düğmesini I konumuna getirerek cihazıaçabilirsiniz.
Güç düğmesini 0 konumuna getirerek cihazıkapatabilirsiniz.
Düşük pil uyarısınıgördüğünüz zaman lütfen cihazıkapatınız ve şarja takınız.
Güç Kaynağıve Batarya1.3
12V 1.5A özellikli adaptör ile kullanılır.Batarya zayıfladığında şarj işlemi harici
adaptör vasıtasıile yapılır.
8.4V 3000 mAH güç değerindeki lityum batarya ile kullanılır.
Araç şarj kiti veya harici adaptör ile 4 saat şarj edilmesi gerekir.
Tam şarj edildikten sonra 5 saate kadar çalışma kapasitesine sahiptir.
Not: İlk kez kullanım öncesi cihazın 8 saat aralıksız olarak şarj edilmesi önerilir.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
5| Djtal HD Uydu Bulucu
MENÜ2.

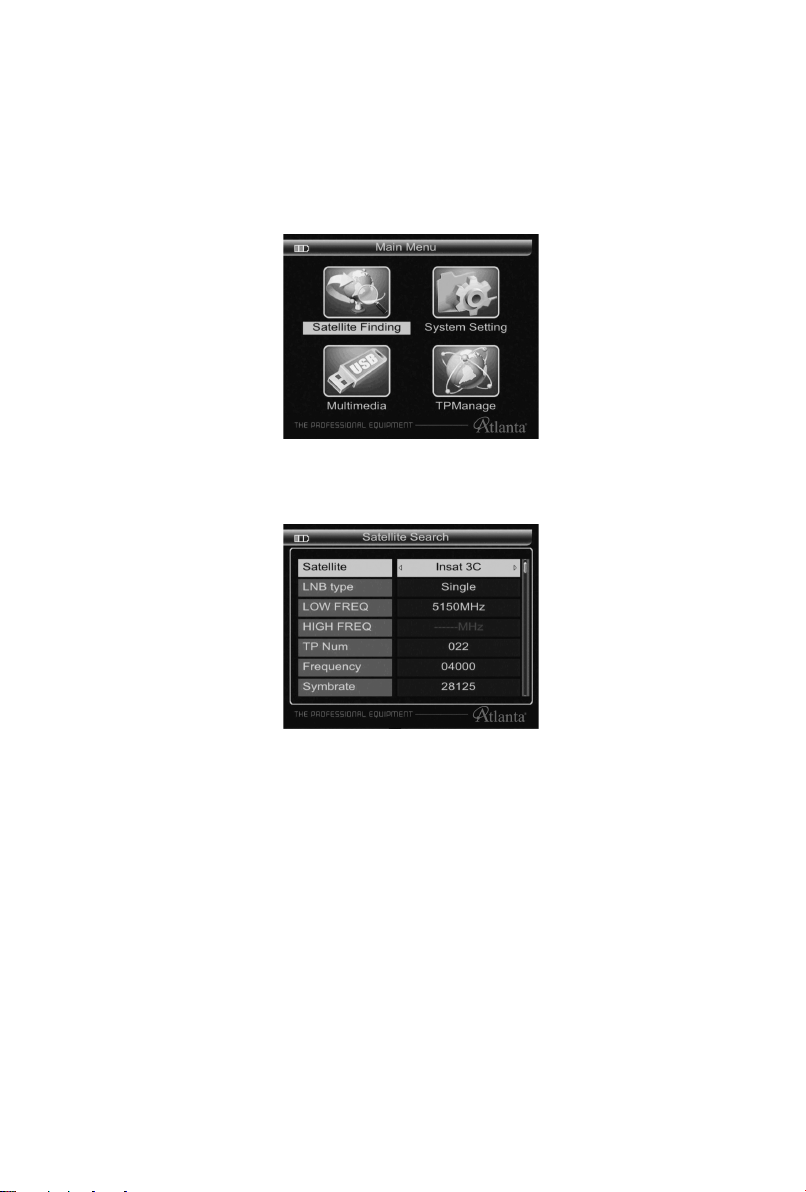

Ana Menü’ye girmek için MENU tuşuna basınız. Yön tuşlarınıkullanıp “OK” basa-
rak alt menülere erişebilirsiniz.
Uydu Arama2.1
Uydu Adı:2.1.1 “OK” tuşuna basarak uydu ismini ve frekans değerlerini değişti-
rebilirsiniz.
LNB Tipi:2.1.2 LNB tipini ABtuşlarıyardımıyla seçiniz.
Motor:2.1.3 Motor modunu seçmek için ABtuşuna basınız. (Kapalı, USALS,
DisEqC 1.2)
LNB Gücü:2.1.4 LNB gücünü seçebilmek için ABtuşlarınıkullanınız. (Kapalı,
18, 13, 13/18)
LNB Stili:2.1.5 LNB stilini seçmek için ABtuşlarınıkullanınız. (Tekli, Univer-
sal, Tek Kablo)
Sallanma (Titreşim) Frekansı:2.1.6 Sallanma (Titreşim) frekansınıseçmek için
ABtuşlarınıkullanınız. (5150, 9750, 10000, 10050, 10600,10750, 11200,
Djtal HD Uydu Bulucu | 6
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
11250, 11300, 11475)
22Khz:2.1.7 22Khz kapatmak için ABtuşlarınıkullanınız (Kapalı/Açık)
DiseqC Switch Türü:2.1.8 DiseqC seçimi için ABtuşlarınıkullanınız. (Yok,
DisEqC 1.0, DisEqC 1.1)
Frekans:2.1.9 Alçak frekans için sayısal frekans girme tuşunu kullanınız.
Sembol Oranı:2.1.10 Değer ve sembol oranıgirmek için sayısal tuşlarıkullanı-
nız.
Polarizasyon:2.1.11 Polar modunu seçmek için ABtuşlarınıkullanınız.(Ver-Hor)
Arama Modu:2.1.12 Arama metodunu seçmek için ABtuşlarınıkullanınız: (Tüm
servisler, Sadece Şifresiz TV, Sadece TV)
Parametreleri giriniz, ve alt menüye erişmek için “OK” tuşuna basınız, ve
daha sonra anten konumunu kesişim parametrelerine göre ayarlayınız.
Arama:2.1.13 Arama modunu seçmek için ABtuşlarınıkullanınız. (Uydu,TP)
Daha sonra “OK” tuşuna basarak aramayıbaşlatınız.

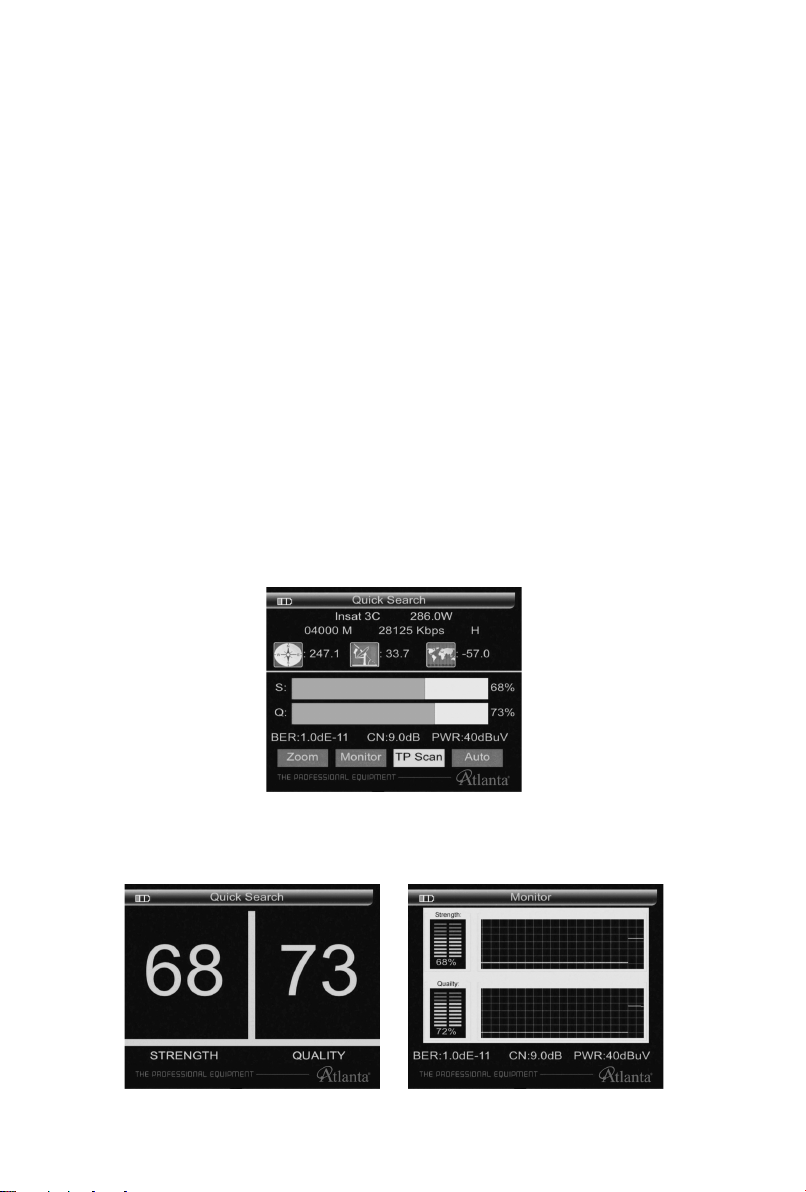

Uydu arama menüsünden ‘’OK’’ tuşu ile hızlıArama seçeneğine gidiniz.
ABtuşlarıile ZOOM,MONITOR,TPSCAN,AUTO seçeneklerine girişyapı-
nız.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
7| Djtal HD Uydu Bulucu
Arama yapmak için ‘’OK’’ tuşuna basınız,program arama tamamlandığında
otomatik olarak kaydedecektir ve bir önceki menü’ye geri dönecektir.

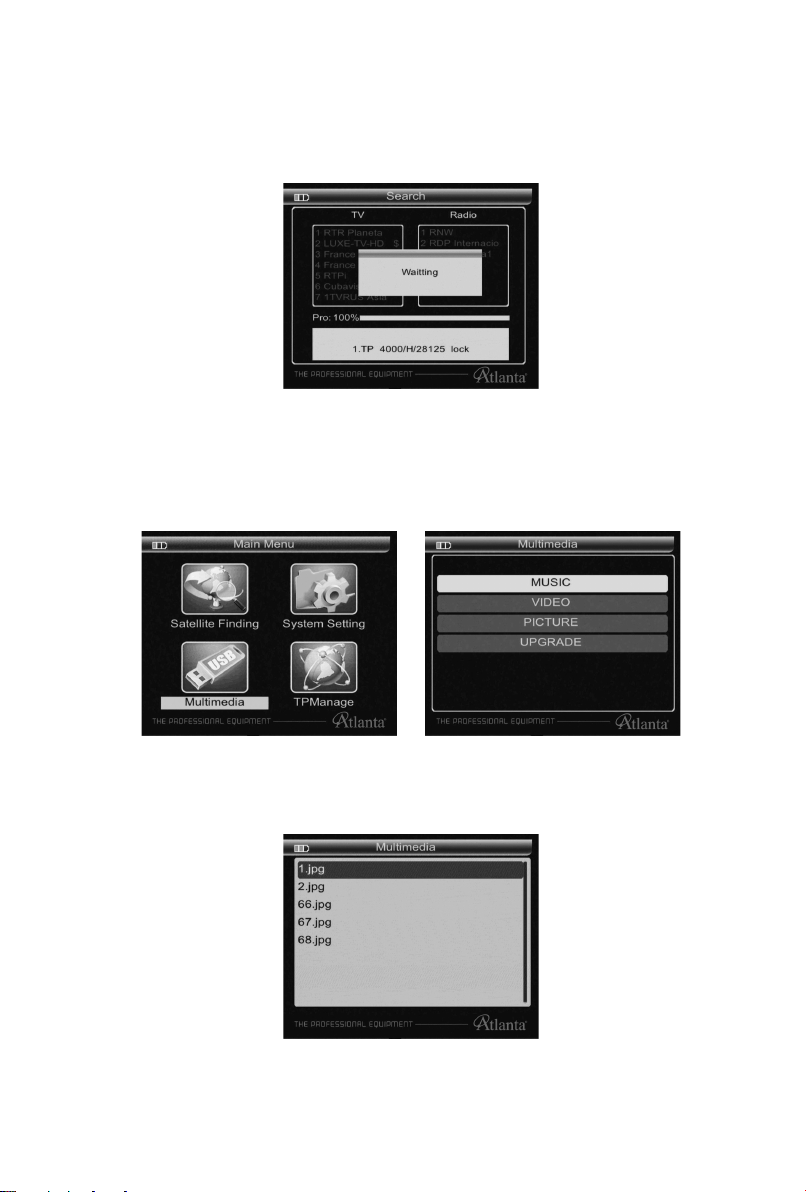

Multimedya2.2
Medya Oynatıcıyıaktif etmek için harici bellek USB portuna yerleştirilmişaksi hal-
de ekranda USB cihazıbulunamadıdiye bir mesaj çıkacaktır.
Müzik Çalma (Mp3)-Video Oynatma (Mp4) Resim Görüntüleme (Jpeg):2.2.1
OK tuşu ile MP3-MP4-Jpeg dosyalarınıoynatabilmek için dosya seçiniz.
