RT-20

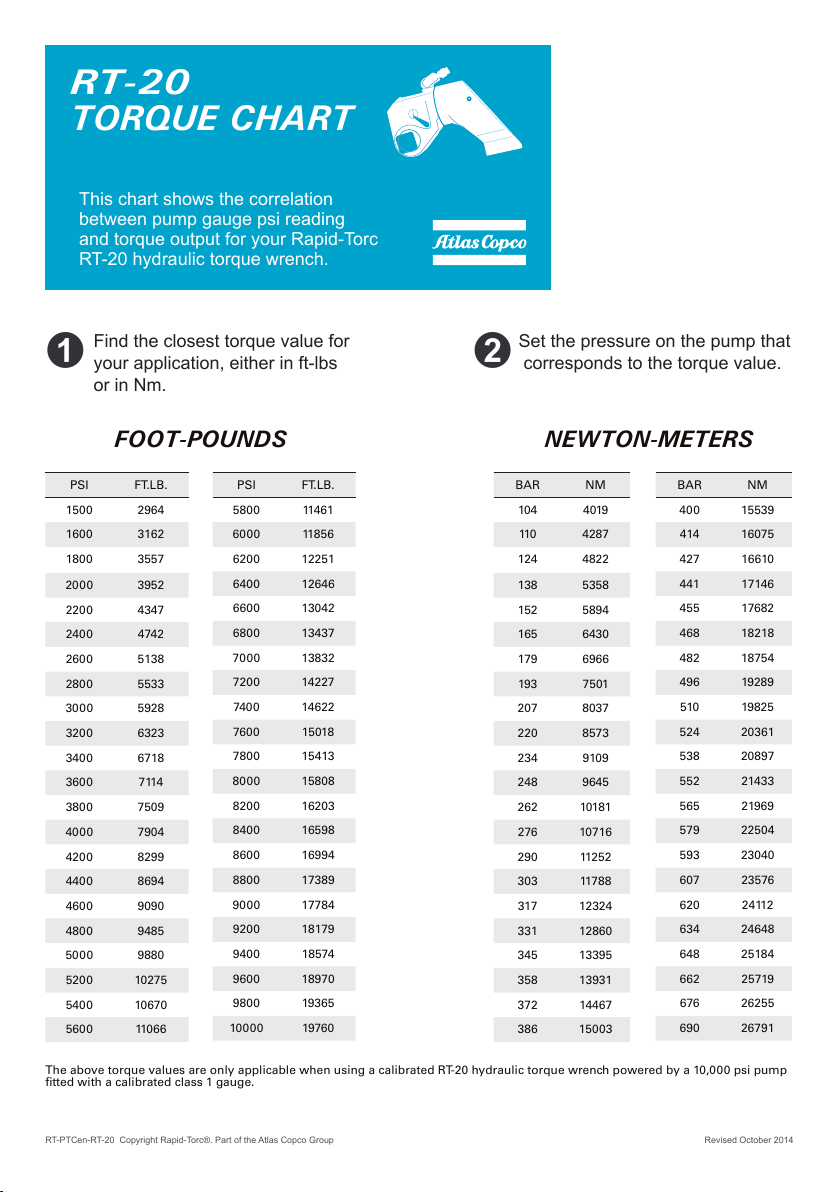

TORQUE CHART

This chart shows the correlation

between pump gauge psi reading

and torque output for your Rapid-Torc

RT-20 hydraulic torque wrench.

PSI FT.LB.

1500 2964

1600 3162

1800 3557

2000 3952

2200 4347

2400 4742

2600 5138

2800 5533

3000 5928

3200 6323

3400 6718

3600 7 11 4

3800 7509

4000 7904

4200 8299

4400 8694

4600 9090

4800 9485

5000 9880

5200 10275

5400 10670

5600 11066

PSI FT.LB.

5800 11461

6000 11856

6200 12251

6400 12646

6600 13042

6800 13437

7000 13832

7200 14227

7400 14622

760 0 15018

7800 15413

8000 15808

8200 16203

8400 16598

8600 16994

8800 17389

9000 17784

9200 18179

9400 18574

9600 18970

9800 19365

10000 19760

BAR NM

104 4019

110 4287

124 4822

138 5358

152 5894

165 6430

179 6966

193 7501

207 8037

220 8573

234 9109

248 9645

262 10181

276 10716

290 11252

303 11788

317 12324

331 12860

345 13395

358 13931

372 14467

386 15003

BAR NM

400 15539

414 16075

427 16610

441 17146

455 17682

468 18218

482 18754

496 19289

510 19825

524 20361

538 20897

552 21433

565 21969

579 22504

593 23040

607 23576

620 24112

634 24648

648 25184

662 25719

676 26255

690 26791

Set the pressure on the pump that

corresponds to the torque value.

1Find the closest torque value for

your application, either in ft-lbs

or in Nm.

FOOT-POUNDS NEWTON-METERS

RT-PTCen-RT-20 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised October 2014

The above torque values are only applicable when using a calibrated RT-20 hydraulic torque wrench powered by a 10,000 psi pump

ﬁtted with a calibrated class 1 gauge.

All manuals and user guides at all-guides.com

QUICK SETUP

GUIDE

Setting up your hydraulic torque wrench for use is easy.

Please read the included user manual and safety instruc-

tion booklet for additional guidelines.

Wear personal protec-

tive equipment, such as

eyeglasses and steel-toe

shoes.

SET PRESSURE

Make sure the hoses are

free of any defects. The

couplers are on pump

and the tool should be

securely connected.

Place tool on at surface.

Turn pump on. Cycle the

tool. Press the “ON’ but-

ton on the remote, hold

until tool clicks. Release,

wait for the tool to click.

Repeat the cycle. Ensure

there is no leak.

Use the torque conver-

sion chart to set the psi

for the torque you need.

Press the remote’s “ON”

button and slowly turn

the pressure regulator

clockwise to reach the

right pressure.

FOUR BASIC STEPS TO OPERATE YOUR RT-20

Scan the code to see a brief overview video on how to use the document or go to

rapidtorc.com/torque_setup

RT-PTCen-RT-20 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised September 2014

CYCLE YOUR TOOL

CONNECT HOSES

WEAR PPE
