Bühler technologies Nivotemp 61-0-WW Manuale del proprietario

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie

insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder

Sachschäden auftreten. Die Bühler Technologies GmbH haftet nicht bei eigenmächtigen

Änderungen des Gerätes oder für unsachgemäßen Gebrauch.

Read this instruction carefully prior to installation and/or use. Pay attention particularly to all

advises and safety instructions to prevent injuries. Bühler Technologies can not be held

responsible for misusing the product or unreliable function due to unauthorised modifications

BX100007, 11/2010 Art. Nr. 903 1078

Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen,

Tel. +49 (0) 21 02 / 49 89-0, Fax. +49 (0) 21 02 / 49 89-20

Internet: www.buehler-technologies.com

Email: [email protected] 1

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

2 BX100007, 11/2010 Art. Nr. 903 1078

Inhaltsverzeichnis Seite

1Einleitung.............................................................................................................................4

1.1 Einsatzbereich...................................................................................................................................4

2Wichtige Hinweise...............................................................................................................4

3Montage................................................................................................................................6

3.1 Elektrischer Anschluss......................................................................................................................7

3.2 Hinweise zur Lebensdauerverlängerung von Reedkontakten..........................................................7

3.3 Kontakte nachträglich verstellen.......................................................................................................8

4Wartung..............................................................................................................................10

5Service und Reparatur ......................................................................................................10

5.1 Entsorgung......................................................................................................................................10

6Beigefügte Dokumente .....................................................................................................10

7Anhang...............................................................................................................................18

7.1 Auswahl der Anschlussbelegung....................................................................................................18

7.2 Anschlussbelegung - Steckverbinder Typ S6 und C6 ....................................................................19

7.3 Anschlussbelegung - Steckverbinder Typ 2 x M12.........................................................................20

8Technische Daten..............................................................................................................21

8.1 Niveau und Wasseralarm Kontakte.................................................................................................21

8.2 Stecker ............................................................................................................................................21

8.3 Zubehör...........................................................................................................................................22

9Abmessungen....................................................................................................................22

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

BX100007, 11/2010 Art. Nr. 903 1078 3

Contents Page

1Introduction........................................................................................................................11

1.1 Range of use...................................................................................................................................11

2Important advices..............................................................................................................11

3Assembly............................................................................................................................13

3.1 Electrical connection.......................................................................................................................14

3.2 Some information to contact life time..............................................................................................14

3.3 Adjusting the contact position .........................................................................................................15

4Maintenance.......................................................................................................................16

5Service and Repair.............................................................................................................17

5.1 Disposal...........................................................................................................................................17

6Attached documents .........................................................................................................17

7Annex..................................................................................................................................18

7.1 Choosing a wiring diagram .............................................................................................................18

7.2 Wiring diagramm - Connector type S6 und C6...............................................................................19

7.3 Wiring diagramm - Connector type 2 x M12 ...................................................................................20

8Technical data....................................................................................................................21

8.1 Level and water alarm contacts......................................................................................................21

8.2 Connectors......................................................................................................................................21

8.3 Options............................................................................................................................................22

9Dimensions.........................................................................................................................22

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

4 BX100007, 11/2010 Art. Nr. 903 1078

1 Einleitung

Die Niveauschalter der Bauserie Nivotemp 61-0-WW werden für die Überwachung von Füllständen in

Tanks eingesetzt. Die Niveauschalter sind für den Aufbau auf einem Tank konzipiert. Der Füllstand kann

an der Skala abgelesen werden. Bis zu vier Schaltkontakte oder eine Reedkette ermöglichen zusätzlich

eine elektronische Überwachung des Füllstandes.

Unterschiedliche Ausführungen erlauben den Einsatz auch in aggressiven Medien.

1.1 Einsatzbereich

WARNUNG

Diese Geräte sind ausschließlich für industrielle Anwendungen zugelassen. Das Gerät darf

nicht in Situationen eingesetzt werden, in denen Menschenleben vom ordnungsgemäßen

Funktionieren des Gerätes abhängen (z.B. Ex-Bereich, medizinische Anwendungen).

Bei Einsatz und Installation der Geräte sind die entsprechenden Vorschriften des jeweiligen

Einsatzlandes für die Installation und den Betrieb elektrischer Anlagen zu beachten.

2 Wichtige Hinweise

Bitte überprüfen Sie vor Einbau des Gerätes, ob die genannten technischen Daten den

Anwendungsparametern entsprechen. Überprüfen Sie ebenfalls, ob alle zum Lieferumfang gehörenden

Teile vollständig vorhanden sind.

Der Einsatz der Geräte ist nur zulässig, wenn:

-das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem

Einsatz gemäß Typenschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei

eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH

ausgeschlossen.

-die im Datenblatt und der Anleitung angegebenen Grenzwerte eingehalten werden.

-Überwachungsvorrichtungen / Schutzvorrichtung korrekt angeschlossen sind.

-die Service- und Reparaturarbeiten, die nicht in dieser Anleitung beschrieben sind, von Bühler

Technologies GmbH durchgeführt werden.

-Originalersatzteile verwendet werden.

Diese Bedienungsanleitung ist Teil des Betriebsmittels. Der Hersteller behält sich das Recht vor, die

Leistungs-, die Spezifikations- oder die Auslegungsdaten ohne Vorankündigung zu ändern. Bewahren Sie

die Anleitung für den späteren Gebrauch auf.

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

BX100007, 11/2010 Art. Nr. 903 1078 5

In dieser Anleitung werden folgende Warnzeichen und Signalwörter benutzt:

Warnung vor einer

allgemeinen Gefahr Warnung vor hohem

Druck Netzstecker ziehen

Warnung vor elektrischer

Spannung Atemschutz tragen

Warnung vor dem

Einatmen giftiger Gase

Gesichtsschutz

tragen

Warnung vor ätzenden

Flüssigkeiten Handschuhe tragen

Signalwörter für Warnhinweise:

HINWEIS

Signalwort für wichtige Information zum Produkt, auf die im besonderen Maße

aufmerksam gemacht werden soll.

VORSICHT

Signalwort zur Kennzeichnung einer Gefährdung mit geringem Risiko, die zu einem

Sachschaden oder leichten bis mittelschweren Verletzungen führen kann, wenn sie nicht

vermieden wird.

WARNUNG

Signalwort zur Kennzeichnung einer Gefährdung mit mittlerem Risiko, die möglicherweise

Tod oder schwere Verletzungen zur Folge hat, wenn sie nicht vermieden wird.

GEFAHR

Signalwort zur Kennzeichnung einer Gefährdung mit hohem Risiko, die unmittelbar Tod

oder schwere Verletzung zur Folge hat, wenn sie nicht vermieden wird.

Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den

Risiken vertraut ist.

Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen

Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.

Der für die Anlage Verantwortliche muss sicherstellen, dass:

-Sicherheitshinweise und Betriebsanleitungen verfügbar sind und eingehalten werden,

-Unfallverhütungsvorschriften der Berufsgenossenschaften beachtet werden; in Deutschland:

BGV A1: Grundsätze der Prävention und BGV A3: Elektrische Anlagen und Betriebsmittel,

-die zulässigen Daten und Einsatzbedingungen eingehalten werden,

-Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden,

-bei der Entsorgung die gesetzlichen Regelungen beachtet werden.

Wartung, Reparatur:

-Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden.

-Nur Umbau-, Wartungs- oder Montagearbeiten ausführen, die in dieser Bedienungs- und

Installationsanleitung beschrieben sind.

-Nur Original-Ersatzteile verwenden.

Bei Durchführung von Wartungsarbeiten jeglicher Art müssen die relevanten Sicherheits- und

Betriebsbestimmungen beachtet werden.

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

6 BX100007, 11/2010 Art. Nr. 903 1078

3 Montage

Die Montage und der Anschluss dürfen nur von entsprechend ausgebildeten Fachleuten ausgeführt

werden. Die jeweils geltenden Sicherheitsvorschriften des Einsatzortes sind einzuhalten!

GEFAHR

Giftige, ätzende Gase / Flüssigkeiten

Schützen Sie sich bei allen Arbeiten vor giftigen, ätzenden Gasen /

Flüssigkeiten. Tragen Sie die entsprechende Schutzausrüstung.

Die Niveauschalter werden komplett montiert angeliefert und können mittels der mitgelieferten Schrauben

und Dichtungen im Behälter befestigt werden. Dabei ist zu beachten, dass sich die Schwimmer frei

bewegen können und genügend Abstand zur Behälterwandung und Einbauten haben.

Dies ist besonders für den unteren Wasseralarm-Schwimmer wichtig, wenn er im Sammeltopf (Zubehör)

eingesetzt wird (siehe auch Einbauprinzip). Achten Sie hierbei das Sie bei der Montage die Schrauben

gleichmäßig anziehen damit sich der Niveauschalter nicht schräg stellt (dies hat zur Folge, dass der untere

Schwimmer sich im Topf verkantet und nicht arbeiten kann).

Nach einer evtl. Demontage der Schwimmer ist darauf zu achten, dass der Magnet im Schwimmer

oberhalb des Flüssigkeitsspiegels liegt. Dies kontrolliert man auf einfache Weise mit Hilfe eines

Eisenstückes, mit dem man die Lage des Magneten im Schwimmer feststellt.

Einbauprinzip

Öl

angeschweißter

Sammeltopf mit

Anschweißmuffe G3/4

Wasser

min. 130

Ablasshahn (nicht im

Lieferumfang des

Sammelto

fes enthalten

)

min. Ø65

(

Innen- Ø Behälter

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

BX100007, 11/2010 Art. Nr. 903 1078 7

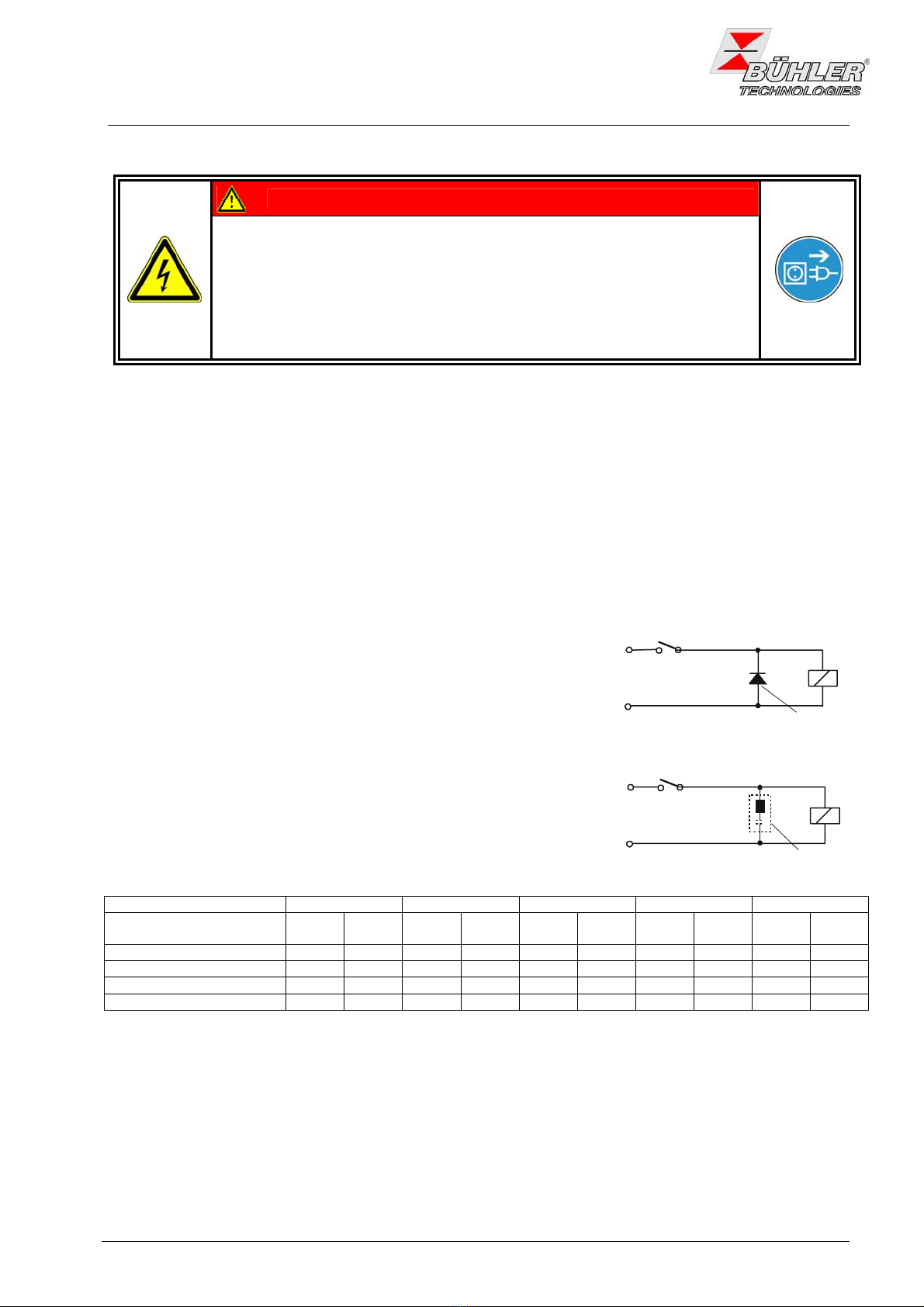

3.1 Elektrischer Anschluss

GEFAHR

Elektrische Spannung

Gefahr eines elektrischen Schlages

Trennen Sie das Gerät vor Beginn der Arbeiten vom Netz. Sichern Sie das

Gerät gegen unbeabsichtigtes Wiedereinschalten.

Anschluss und Wartung dürfen nur von geschultem Fachpersonal

vorgenommen werden. Achten Sie auf die korrekte Spannungsversorgung!

Die Anschlussbelegung und die elektrischen Daten entnehmen Sie den Auswahltabellen im Anhang. Dabei

gehen Sie wie folgt vor: Wählen Sie (entsprechend Ihrer Bestellung) den Steckertyp, die Kontaktart und die

Anzahl der Kontakte aus.

Die elektrischen Daten entnehmen Sie dem dazugehörigen Datenblatt ihres Nivotemp 61-0-WW.

3.2 Hinweise zur Lebensdauerverlängerung von Reedkontakten

Reedkontakte sind konstruktionsbedingt sehr langlebige und zuverlässige Bauteile. Trotzdem sollte

folgendes beachtet werden:

Kontaktabsicherung

Zu hohe Induktivlasten, die beim Öffnen eines

Reed-Schalters eine hohe Rückspannung

erzeugen, können mittels folgender Schaltung

vermieden werden.

-DC-Spannung: Schutzdiode parallel zur Last,

siehe Skizze A

-AC-Spannung: RC-Glied parallel zur Last, siehe

Skizze B und die folgende Tabelle.

Kontakt

Last

Schutzdiode

(z.B. 1N4007)

Kontakt

Last

RC-Glied

F000161D

VA 10 25 50 75 100

Spannung am offenen

Kontakt R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF

24 AC 22 0,022 1 0,1 1 0,47 1 1,0 1 1,0

48 AC 120 0,0047 22 0,022 1 0,1 1 0,47 1 0,47

115 AC 470 0,001 120 0,0047 22 0,022 22 0,047 22 0,1

230 AC 470 0,001 470 0,001 120 0,0047 120 0,022 120 0,022

Beachten Sie die Anschlussbelegungspläne innerhalb dieser Anleitung und die Angaben in den

Datenblättern.

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

8 BX100007, 11/2010 Art. Nr. 903 1078

3.3 Kontakte nachträglich verstellen

HINWEIS

In einigen Niveauschaltern befinden sich je nach Typ auch elektronische Baugruppen auf

der Lochleiste. Diese sind so platziert, dass sich keine Einschränkung für den

Einstellbereich der Kontakte ergibt. Bitte sorgen Sie durch geeignete Maßnahmen dafür,

dass beim Ein- und Ausbau der Kontakte die Elektronikbaugruppen nicht beschädigt

werden.

GEFAHR

Elektrische Spannung

Gefahr eines elektrischen Schlages

Trennen Sie das Gerät vor Beginn der Arbeiten vom Netz. Sichern Sie das

Gerät gegen unbeabsichtigtes Wiedereinschalten.

Anschluss und Wartung dürfen nur von geschultem Fachpersonal

vorgenommen werden. Achten Sie auf die korrekte Spannungsversorgung!

WARNUNG

Unter hohem Druck austretende umwelt- und / oder

gesundheitsgefährdende Flüssigkeiten oder Gase

Schalten Sie vor Beginn der Installation die Anlage / den Anlagenteil drucklos.

Entleeren Sie die Anlage / den Anlagenteil unter Beachtung der

Umweltschutzvorschriften. Tragen Sie die entsprechende Schutzkleidung.

Die vom Schwimmer betätigten Kontakte sind auf einer Lochleiste innerhalb des Schutzrohres aufgesteckt.

Sie sind ab Werk nach den Bestelldaten positioniert und können nachträglich höher oder tiefer verstellt

werden (Mindestabstände beachten!).

HINWEIS

Der Wasseralarmkontakt ist auf ein festes Maß fixiert und kann nicht verstellt werden!

Gehen Sie wie folgt vor:

¾Spannungszuführung unterbrechen!

¾Steckverbindungen und Anschlüsse lösen!

¾Steckersockel abschrauben!

¾Lochleiste mit den Kontakten vorsichtig nach oben herausziehen.

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

BX100007, 11/2010 Art. Nr. 903 1078 9

HINWEIS

Die Erdleitung ist als Schlaufe geführt und von innen am Schutzrohr in Einschubrichtung

angelötet. Um ein Abreißen der Erdverbindung zu vermeiden, sollte sie nicht vollständig

herausgezogen werden.

Zur Kontrolle empfehlen wir, die ursprüngliche Kontaktposition zu markieren. Danach können die Kontakte

an den gewünschten Positionen auf der Lochleiste eingerastet werden. Die Kontakte sind gemäß

Bestellung als Schließer (NO), Öffner (NC) oder Wechsler montiert. Da es sich um bistabile Kontakte

handelt, ist eine Änderung der Kontaktfunktion beim Schließer- bzw. Öffner Kontakt nachträglich möglich.

Diese Änderung wird durch Drehen der Kontakte um 180° erreicht.

Auf dem Gehäuse befinden sich die Kontaktsymbole für Schließer und Öffner. Unter dem jeweiligen

Symbol ist noch ein Pfeil dargestellt. Der Pfeil, der im eingebauten Zustand nach oben zeigt, weist auf die

gültige Kontaktfunktion hin (siehe Skizze).

Funktion Schließer bei

steigendem Niveau Funktion Öffner bei steigendem

Niveau

d. h. d. h.

Funktion Öffner bei fallendem

Niveau

F000160

Funktion Schließer bei fallendem

Niveau

Die Kontaktlogik geht davon aus, dass der Niveauschalter in einen leeren Tank installiert wird d. h. er ist

erst nach dem Befüllen in der Betriebsposition.

Der Thermoschalter oder -fühler befindet sich am unteren Ende der Lochleiste. Dieser ist auf einer

Befestigungslasche aufgeschrumpft und mit einem Kunststoffstift gesichert.

Nach der Positionierung der Kontakte wird die Lochleiste wieder in das Schutzrohr geschoben. Die zur

Verstellung der Kontakte erforderlichen zusätzlichen Kabellängen legen Sie bitte als Schlaufe an und

führen diese gleichzeitig mit der Lochleiste ein.

Wurde die Schlaufe der Erdleitung aus dem Schutzrohr herausgezogen, so wird zunächst diese Leitung

wieder eingelegt und dann die Lochleiste eingeschoben.

Den Steckersockel aufschrauben.

Bedienungs- und Installationsanleitung

Installation- and Operation Instruction

Niveauschalter für Tankeinbau / Level switch for top tank installation

Nivotemp 61-0-WW

10 BX100007, 11/2010 Art. Nr. 903 1078

4 Wartung

Wenn das Gerät nach der vorstehenden Anleitung eingebaut und angeschlossen wurde, ist eine

regelmäßige Wartung nicht erforderlich.

5 Service und Reparatur

Sollte ein Fehler beim Betrieb auftreten, muss das Gerät durch den Hersteller überprüft werden.

Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service

Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung.

Halten Sie dazu bitte die Daten vom Typenschild bereit.

Bitte senden Sie das Gerät zu diesem Zweck in geeigneter Verpackung an:

Bühler Technologies GmbH

- Reparatur/Service -

Harkortstraße 29

40880 Ratingen

Deutschland

5.1 Entsorgung

Bei der Entsorgung sind die gesetzlichen Vorschriften, insbesondere für die Entsorgung von elektronischen

Bauteilen, zu beachten.

6 Beigefügte Dokumente

Konformitätserklärung KX100023

Altri manuali per Nivotemp 61-0-WW

Indice

Lingue:

Altri manuali Bühler technologies Interruttore

Bühler technologies

Bühler technologies Nivotemp NT 64 Guida di riferimento

Bühler technologies

Bühler technologies Nivotemp NT M-L Guida di riferimento

Bühler technologies

Bühler technologies Nivotemp NT 61 Guida di riferimento

Bühler technologies

Bühler technologies NT Mx-Atex Series Manuale utente

Bühler technologies

Bühler technologies Nivotemp NT-M Series Manuale utente

Bühler technologies

Bühler technologies Nivotemp NT 61 Manuale utente

Bühler technologies

Bühler technologies Nivotemp NT-ELD Manuale utente

Bühler technologies

Bühler technologies MDS Series Manuale utente

Bühler technologies

Bühler technologies NS 1-G1-AM Manuale del proprietario

Bühler technologies

Bühler technologies Nivotemp NT-EL Manuale utente

Bühler technologies

Bühler technologies Nivotemp NT MD Manuale utente

Bühler technologies

Bühler technologies Nivotemp NT-M Series Manuale del proprietario

Bühler technologies

Bühler technologies Nivotemp 61-0-WW-S6 Manuale utente

Bühler technologies

Bühler technologies IO-Link NS AM Series Manuale utente

Bühler technologies

Bühler technologies NS xx-AM Series Manuale utente

Bühler technologies

Bühler technologies NS 1-G1/2-AM Manuale del proprietario

Bühler technologies

Bühler technologies Nivotemp NT MD Guida di riferimento

Bühler technologies

Bühler technologies TSA-25-Atex Manuale del proprietario

Bühler technologies

Bühler technologies MDS Series Guida di riferimento

Bühler technologies

Bühler technologies Nivotemp 61-0-WW Guida di riferimento

Bühler technologies

Bühler technologies Nivotemp NT M-XP Series Manuale del proprietario

Bühler technologies

Bühler technologies NS 1-G1-AM Guida di riferimento

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
