BD Sensors EP 500 Manuale utente
DE
EN
BD-Sensors-Str.1; 95199 Thierstein
Telefon: +49 (0) 92 35 / 98 11 0 | www.bdsensors.de
© 2021 BD|SENSORS GmbH -
Alle Rechte vorbehalten / All rights reserved
ID: MA_EP500_D-E | Version: 02.2021.0

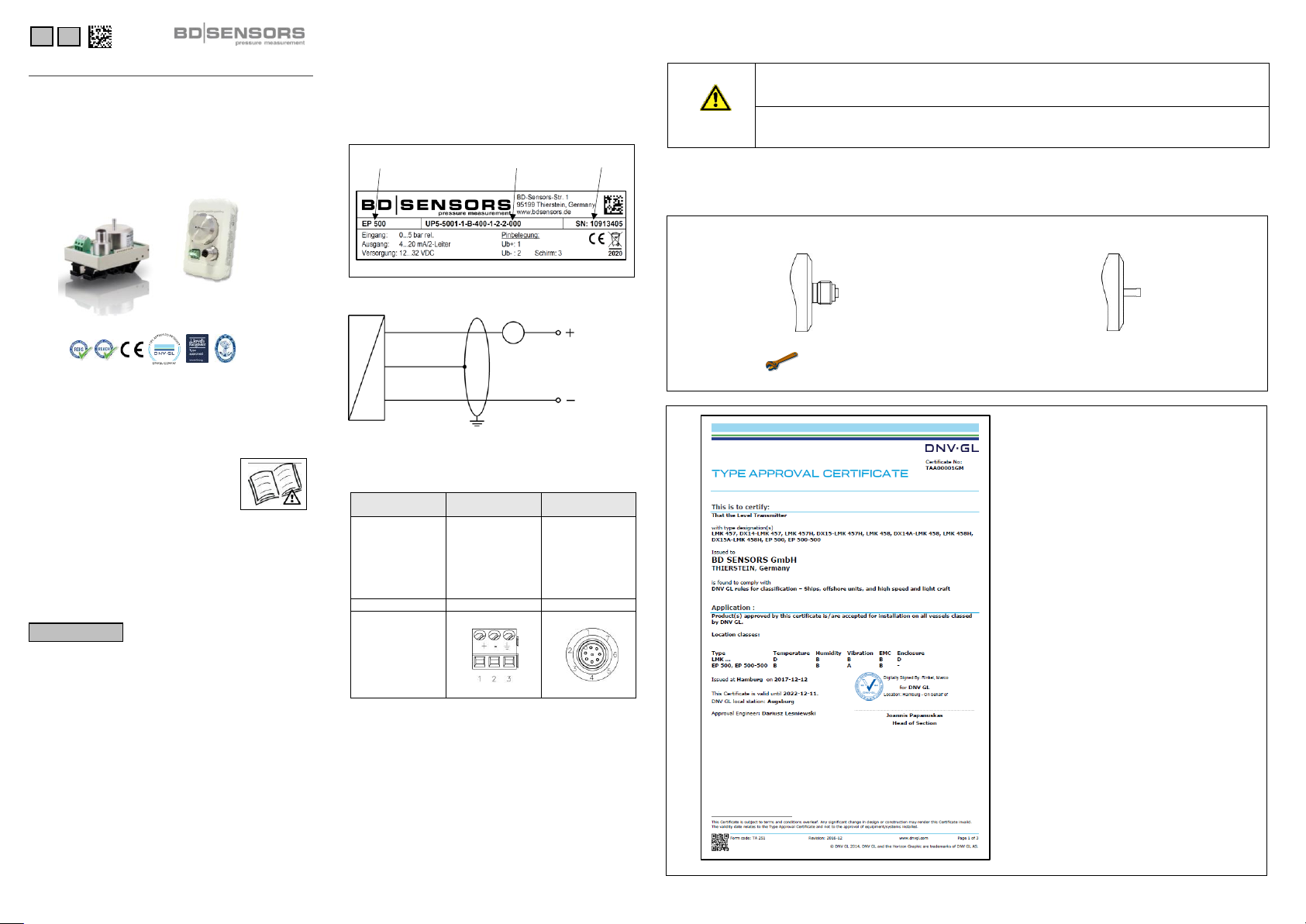

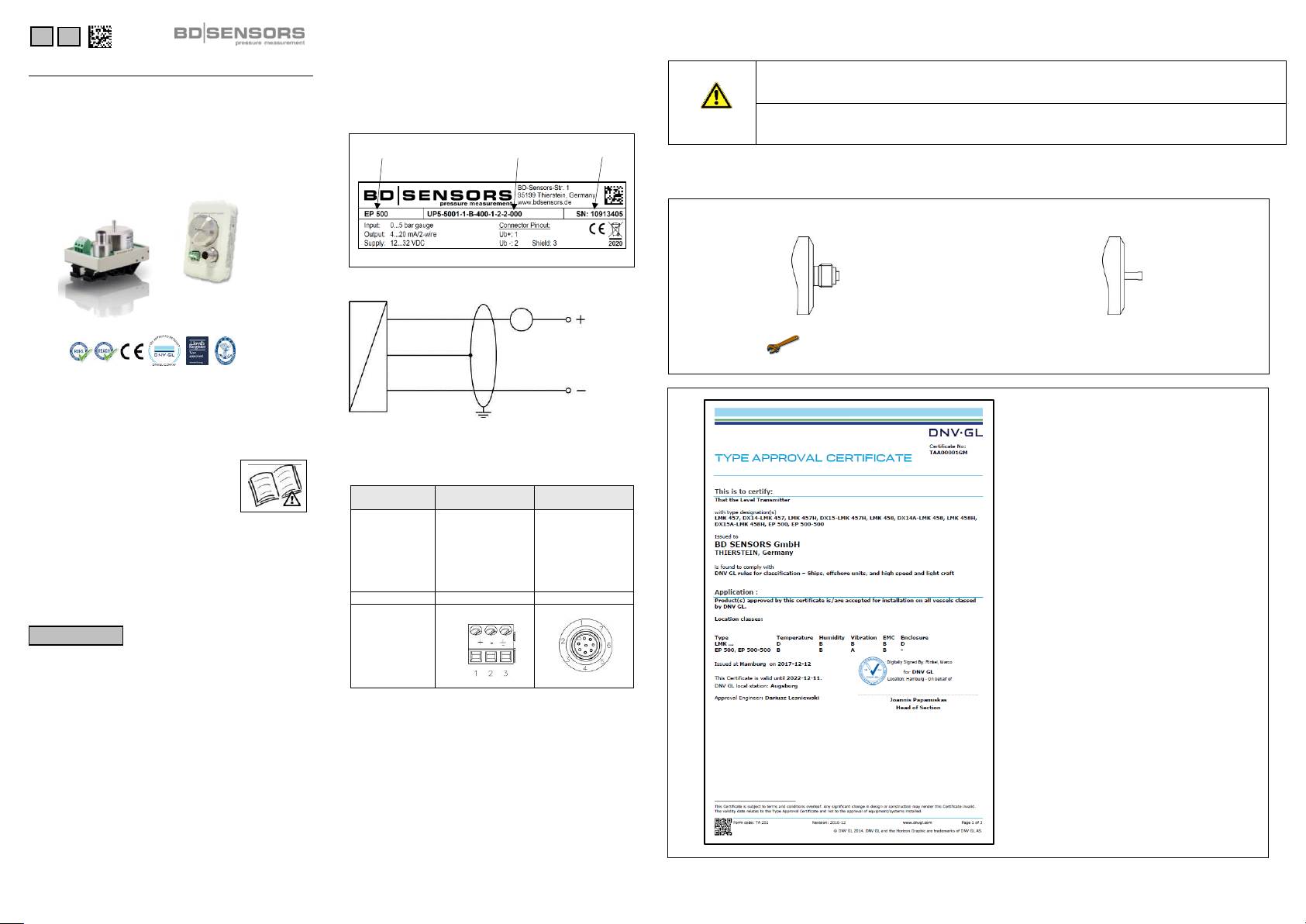

Montageanleitung /
Mounting instructions
Druckmessumformer für Schifffahrt und Offshore /
Pressure Transmitter for Shipbuilding and Offshore
EP 500, EP 500-500
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
READ THOROUGHLY BEFORE USING THE DEVICE
KEEP FOR FUTURE REFERENCE
Diese Montageanleitung stellt einen Auszug
aus der ausführlichen Betriebsanleitung dar.
Laden Sie sich diese auf unserer Homepage
herunter, falls Sie nicht mit dem Produkt
vertraut sind.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
http://www.bdsensors.de
–Technische Änderungen vorbehalten –
–Technical modifications reserved –
WARNUNG - Um Gefährdungen des Bedienpersonals und
Schäden am Gerät auszuschließen, müssen die beschriebenen
Arbeiten von qualifiziertem Fachpersonal durchgeführt werden.
WARNUNG - Halten Sie sich an Sicherheitshinweise und
Handlungsanweisungen, die in der Betriebsanleitung aufgeführt
werden. Zusätzlich sind die geltenden Unfallverhütungsvor-
schriften, Sicherheitsbestimmungen sowie landesspezifische
Installationsstandards und die anerkannten Regeln der Technik
einzuhalten.
Haftungs- und Gewährleistungsbeschränkung
Nichtbeachtung der Montage- / Betriebsanleitung und techni-
schen Vorschriften, unsachgemäße und nicht bestimmungsge-
mäße Verwendung, Veränderung oder Beschädigung des
Gerätes führen zu Verlust der Gewährleistungs- und Haftungs-
ansprüche.
Bestimmungsgemäße Verwendung
Stellen Sie sicher, dass das Messmedium mit den medienbe-
rührten Teilen verträglich und das Gerät uneingeschränkt für die
Anwendung geeignet ist. Die im aktuellen Datenblatt aufgeführ-
ten technischen Daten sind verbindlich und müssen unbedingt
eingehalten werden.
Produktidentifikation
Anschlussschaltbild
HINWEIS - Verwenden Sie für den elektrischen Anschluss
eine geschirmte und verdrillte Mehraderleitung.
Anschlussbelegungstabelle
Elektrische
Anschlüsse
Anschluss-
klemmen
M12x1 (8-polig),
Metall
Versorgung +1
Versorgung +2
Versorgung –
Tx
Rx
GND
NC
1
-
2
-
-
-
-
-
4
2
5
6
7
1
Schirm
3
3
Abbildung
Montage
Typenbezeichnung Bestellcode Seriennummer
Deutsch
Versorgung +
Versorgung –
UB
A
p
I
GEFAHR
Lebensgefahr durch davonfliegende Teile, austretendes Medium, Stromschlag
- Montieren Sie das Gerät immer im druck- und stromlosen Zustand!
- Betreiben Sie das Gerät nur innerhalb der Spezifikation! (gemäß Datenblatt)
Lebensgefahr bei nicht bestimmungsgemäßer Installation
- Durchführung der Installation nur von fachspezifisch qualifiziertem Personal, das die Betriebsanleitung
gelesen und verstanden hat!
HINWEIS - Verwenden Sie bei dem Anschluss nach EN 837 zur Abdichtung eine geeignete Dichtung, entsprechend dem Messstoff
und dem zu messenden Druck.
HINWEIS - Der erforderliche Anzugsmoment richtet sich nach den Gegebenheiten vor Ort (Werkstoff und Geometrie der Aufnahme-
stelle). Der angegebenen Anzugsmoment gilt für Druckmessumformer und darf nicht überschritten werden!
Option
EP 500-500
Anschluss G1/4" nach EN 837 Schlauchtülle
stecken Sie einen flexiblen Anschluss-
ca. 20 Nm schlauch ( 4 mm) bis zum Anschlag
auf den Schlauchanschluss
Die Druckmessumformer EP 500 und
EP 500-500 erfüllen standardmäßig die
Anforderungen des DNV▪GL (Det Norske
Veritas ▪Germanischen Lloyd ).
Das Zertifikat können Sie auf unserer
Homepage herunterladen:
http://www.bdsensors.de
DE
EN
BD-Sensors-Str.1; 95199 Thierstein
Telefon: +49 (0) 92 35 / 98 11 0 | www.bdsensors.de
© 2021 BD|SENSORS GmbH -
Alle Rechte vorbehalten / All rights reserved
ID: MA_EP500_D-E | Version: 02.2021.0
The pressure transmitters EP 500 and
EP 500-500 fulfil the requirements of
DNV▪GL (Det Norske Veritas ▪
Germanischen Lloyd) as standard.
The certificate is available for download
on our homepage:
http://www.bdsensors.de
Montageanleitung /
Mounting instructions
Druckmessumformer für Schifffahrt und Offshore /
Pressure Transmitter for Shipbuilding and Offshore
EP 500, EP 500-500
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
READ THOROUGHLY BEFORE USING THE DEVICE
KEEP FOR FUTURE REFERENCE
Diese Montageanleitung stellt einen Auszug
aus der ausführlichen Betriebsanleitung dar.
Laden Sie sich diese auf unserer Homepage
herunter, falls Sie nicht mit dem Produkt
vertraut sind.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
http://www.bdsensors.de
–Technische Änderungen vorbehalten –
–Technical modifications reserved –
WARNING - In order to avoid hazards to operators and
damages to the device, the following instructions have to be
performed by qualified technical personnel.
WARNING - Adhere to the safety and operating instructions
stated in the operation manual. Effective regulations on occupa-
tional safety, accident prevention as well as national installation
standards and approved engineering techniques must in addi-
tion be complied with.
Limitation of liability and warranty
Failure to observe mounting instructions / operating manual or
technical regulations, improper use and use not as intended,
and alteration of or damage to the device will result in the
forfeiture of warranty and liability claims.
Intended use
Ensure that the medium is compatible with the media-wetted
parts and that the device is suitable for the application without
restrictions. The technical data listed in the current data sheet is
binding.
Product identification
Wiring diagram
NOTE -For the electrical connection a shielded and twisted
multicore cable has to be used.
Pin configuration
Electrical
connections
Terminal
clamps
M12x1 (8-pin),
metal
Supply +1
Supply +2
Supply -
Tx
Rx
GND
NC
1
-
2
-
-
-
-
-
4
2
5
6
7
1
Shield
3
3
Figure
Mounting
English
DANGER
Danger of death from airborne parts, leaking fluid, electric shock
- Always mount the device in a depressurized and de-energized condition!
- Operate the device only within the specification! (according to data sheet)
Danger of death from improper installation
- Installation must be performed only by appropriately qualified persons who have read and understood the
operating manual.
NOTE - For connections acc. to EN 837 use a suitable seal, corresponding to the medium and the pressure input.
NOTE - The permissible tightening torque depends on the conditions on site (material and geometry of the mounting point). The specified
tightening torque is valid for the transmitter and must not be exceeded!
Supply +
Supply –
VS
A
p
I
Type designation Ordering code Serial number
Option
EP 500-500
Anschluss G1/4" nach EN 837 Schlauchtülle
slip your flexible
approx. 20 Nm tubes (4 mm) onto the tube
nozzles as far as possible
