NR.
No. STÜCK
PIECE ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR.
No. STÜCK
PIECE ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 011676-00 Platte plate 41 1 008876-00 Welle shaft
2 1 2102027-02 Schrittmotor stepping motor 42 1 010790-00 Halter holder
3 4 DIN 912 M5x12 Zylinderschraube cylinder screw 43 1 1200274-00 Druckregler pressure regulator
4 1 010679-00 Zahnrad gear 44 2 2500958-01 Distanzrolle spacer roll
5 1 2500919-10 Zahnriemen toothed belt 45 1 DIN 912 M6x35 Zylinderschraube cylinder screw
6 1 011677-00 Lagerbock bearing bracket 46 1 DIN 912 M10x25 Zylinderschraube cylinder screw
7 1 010680-00 Zahnrad gear wheel 47 1 DIN 912 M6x30 Zylinderschraube cylinder screw
8 6 1500379-00 Kugellager ball bearing 48 3 DIN 912 M4x8 Zylinderschraube cylinder screw
9 1 011665-00 Schutz guard 49 1 DIN 912 M8x45 Zylinderschraube cylinder screw
10 1 011613-00 Rohr tube 50 3 DIN 912 M4x10 Zylinderschraube cylinder screw
11 1 011614-00 Lagerkopf bearing head 51 2 DIN 912 M4x30 Zylinderschraube cylinder screw
12 1 011612-00 Bolzen bolt 52 1 DIN 912 M5x16 Zylinderschraube cylinder screw
13 1 008145-00 Stellring set collar 53 1 DIN 125 A5,3 Scheibe washer
14 1 011641-00 Halter holder 54 1 DIN 912 M4x25 Zylinderschraube cylinder screw
15 1 011644-00 Bolzen bolt 55 1 DIN 912 M3x12 Zylinderschraube cylinder screw
16 1 1000216-00 Zylinder cylinder 56 2 DIN 912 M4x12 Zylinderschraube cylinder screw
17 1 1000202-00 Gelenkkopf swivel head 57 1 DIN 125 A4,3 Scheibe washer
18 1 011642-00 Hebel lever 58 1 DIN 912 M6x25 Zylinderschraube cylinder screw
19 1 011643-00 Schutz guard 59 1 DIN 912 M4x20 Zylinderschraube cylinder screw
20 6 006927-00 Abluftdrossel exhaust air throttle valve 60 3 DIN 912 M3x16 Zylinderschraube cylinder screw
21 1 003494-01 Welle shaft 61 8 DIN 913 M6x10 Gewindestift set screw
22 2 009077-00 Lager bearing 62 2 1300312-00 Reduktions-Verschraubung reduction fitting
23 2 009075-00 Welle shaft 63 2 1400341-00 Verschraubung screw joint
24 1 010676-00 Halter holder 64 7 DIN 913 M4x6 Gewindestift set screw
25 2 2500925-02 Zahnriemen toothed belt 65 1 DIN 912 M6x12 Zylinderschraube cylinder screw
26 4 1500377-00 Kugellager ball bearing 66 1 DIN 913 M5x8 Gewindestift set screw
27 3 010678-00 Rolle roll 67 2 1500552-01 Gleitbuchse slide bushing
28 2 009076-00 Klemme clamp
29 2 005004-00 Gelenkkopf swivel head
30 2 1000245-00 Zylinder cylinder
31 2 1000102-00 L- Befestigung L-fastener
32 1 9069-00-1360 Zylinder Halter cylinder holder
33 2 009086-00 Synchronscheibe gear
34 1 009082-00 Führungsgabel guide unit
35 1 010627-00 Distanzhülse spacer former
36 1 009070-00 Lasche cover plate
37 2 009085-00 Klemmring clamping ring
38 2 009084-00 Synchronscheibe gear
39 1 1600466-00 Stellring set collar
40 1 009293-00 Welle shaft

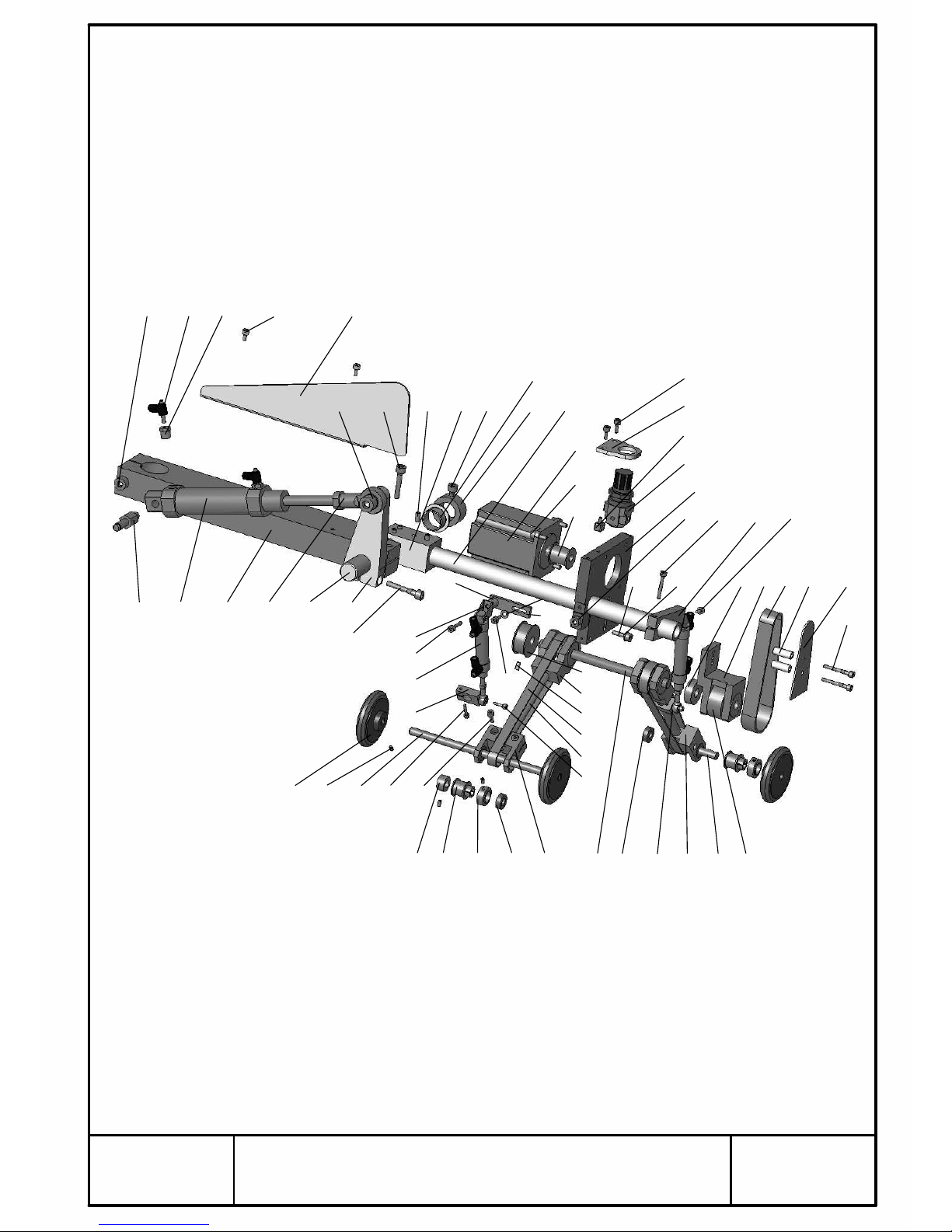

Tafel 3 Puller 1282-5 / 1283-5 / 1265-5 1265-5
