BenQ TH683 Manuale utente

Projection dimensions

The above numbers are approximate and may be slightly different from the actual

measurements. Only the recommended screen sizes are listed.

If your screen size is not in the table above, please contact your dealer for assistance.

Diagonal <A>

[inch (mm)]

Mindistance

(with

max zoom)

Maxdistance

(with

min zoom)

Height

<B>

[mm]

Width

<C>

[mm]

Screen dimensions Projection distance <D> [mm]

Average

Offset

(full height

definition)

<E> [mm]

Floor Installation Ceiling Installation

<A> <B>

<C> <E> <D>

<F>

<G>

<F>: Screen <G>: Center of lens

<B><A>

<C> <F>

<G>

<D>

<E>

<F>: Screen <G>: Center of lens

50 (1270) 623 1107 1273 1461 1649 93

60 (1524) 747 1328 1528 1753 1979 112

70 (1778) 872 1550 1782 2046 2309 131

80 (2032) 996 1771 2037 2338 2639 149

90 (2286) 1121 1992 2291 2630 2969 168

100 (2540) 1245 2214 2546 2922 3299 187

110 (2794) 1370 2435 2800 3214 3628 205

120 (3048) 1494 2657 3055 3507 3957 224

130 (3302) 1619 2878 3310 3799 4288 243

140 (3556) 1743 3099 3564 4091 4618 262

150 (3810) 1868 3321 3819 4383 4948 280

160 (4064) 1992 3542 4073 4676 5278 299

170 (4318) 2117 3763 4328 4968 5608 318

180 (4572) 2241 3985 4583 5260 5937 336

190 (4826) 2366 4206 4837 5552 6267 355

200 5080 2491 4428 5092 5844 6597 374

250 (6350) 3113 5535 6365 7306 8245 467

300 (7620) 3736 6641 7638 8767 9896 560

Unit: mm

Ceiling Mount Installation

*Ceiling Mount Screws:

M4 (Max. L=25, Min. L=20)

537.9

577.7

631.7

100.6 346.2 214.6

98.00 98.00

60.00 136.00

63.50

4

1

5

2

ON

3

3

2

X2

1

OFF

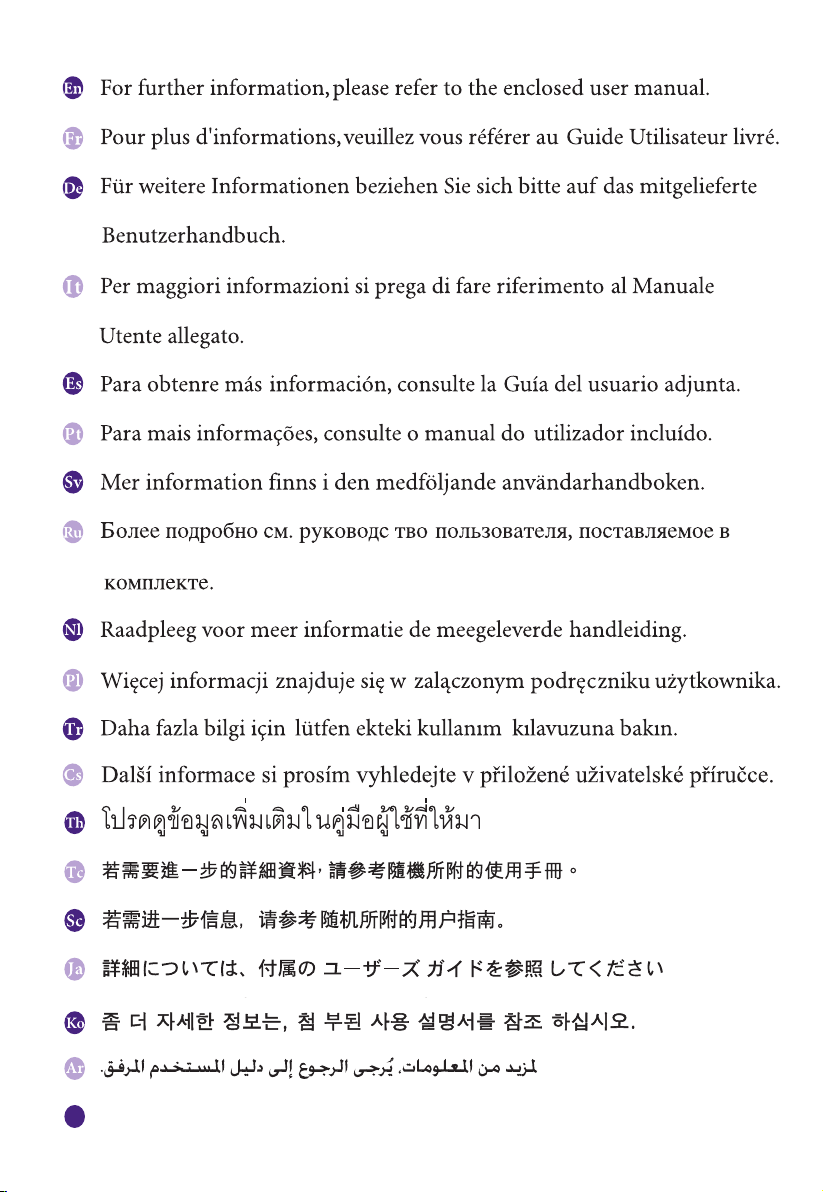

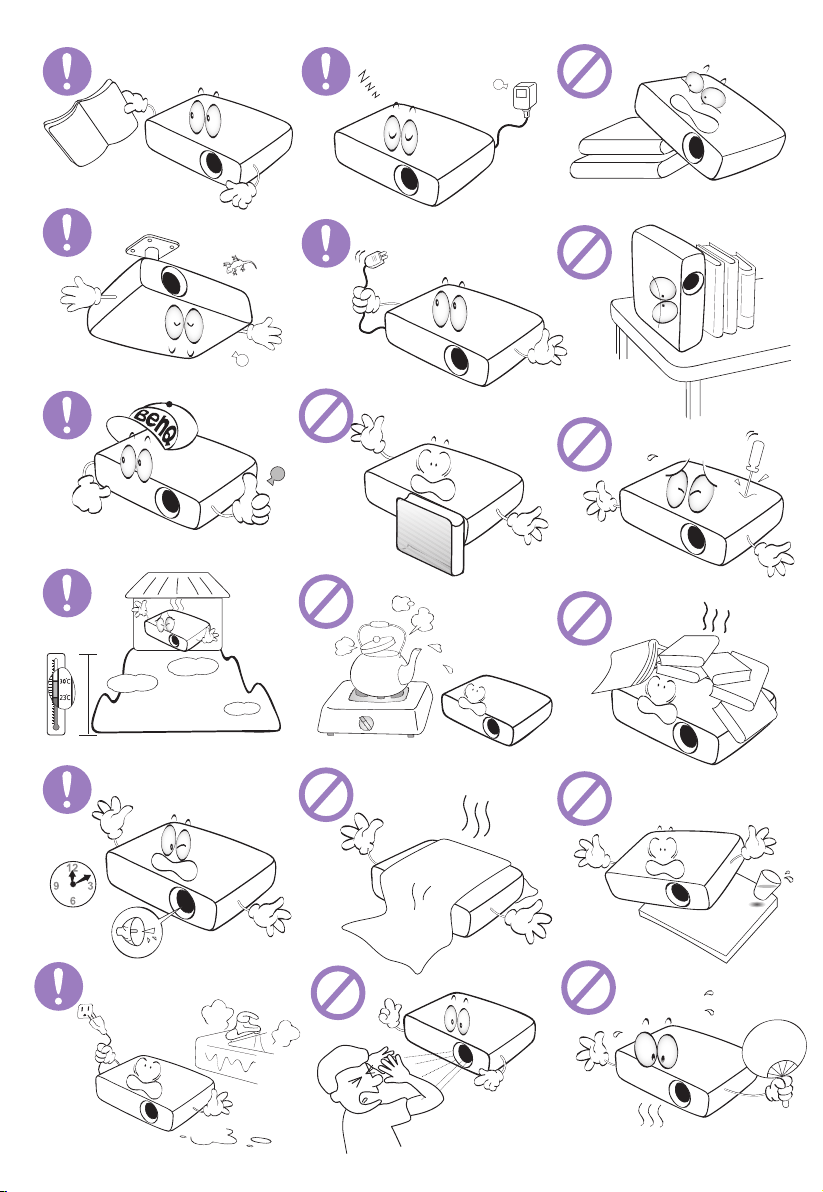

Katso lisätietoja oheisesta käyttöoppaasta

Fn
