Bedienungsanleitung

LiFePo4-Batterie 100 Ah

Nr.339070

PC: BER201092321/01

INHALTSVERZEICHNIS

1. Sicherheitshinweise, Sicherheitsmaßnahmen, Richtlinien............................................3

1.1 Allgemeines / Bestimmungsgemäßer Gebrauch...................................................................3

1.2 Transport ............................................................................................................................3

1.3 Entsorgung .........................................................................................................................4

1.4 Kennzeichnungen ...............................................................................................................4

2. Produktbeschreibung........................................................................................................5

2.1 Produktmerkmale / Produktvorteile .....................................................................................5

2.2 Anwendungsbereiche.........................................................................................................5

2.3 Batterie-Management-System (BMS)...................................................................................6

3. Installation / Wartung / Lagerung...................................................................................6

3.1 Allgemeines zur Installation / Einbaulage.............................................................................6

3.2 Installation mehrerer Batterien in Reihenschaltung oder Parallelschaltung ...........................7

3.3 Wartung.............................................................................................................................7

3.4 Lagerung und Außerbetriebsetzung....................................................................................7

4. Verwendung des LiFePO4 Akkus .....................................................................................8

4.1 Laden der Batterie ..............................................................................................................8

4.2 Entladen der Batterie ..........................................................................................................8

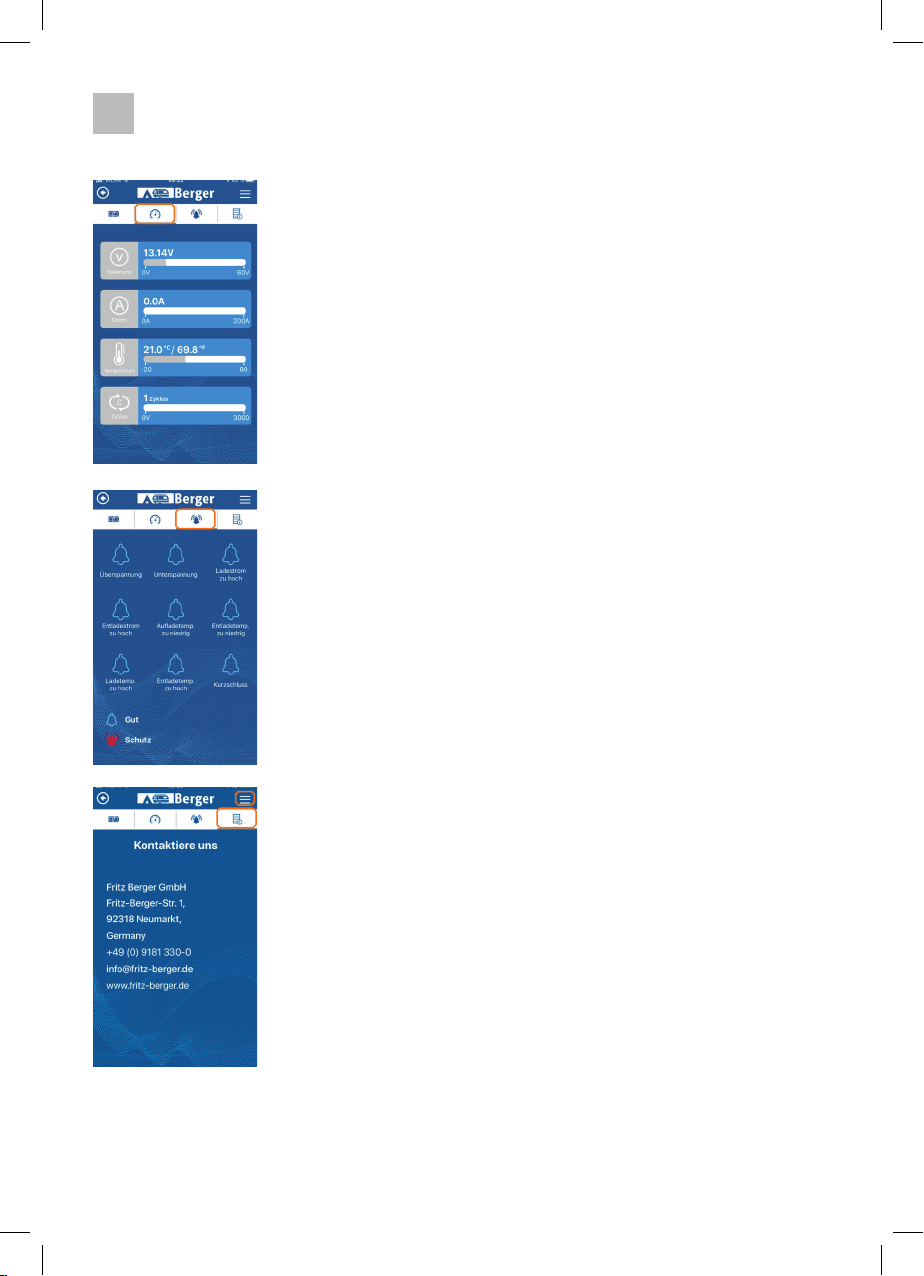

4.3 Benutzung der Bluetooth App ............................................................................................8

5. Technische Daten.............................................................................................................11

5.1 Datenblatt......................................................................................................................... 11

5.2 Technische Daten (Graphische Darstellung) ....................................................................... 12

6. FAQ / Fehlerbehebung....................................................................................................13

6.1 Häuﬁge Fragen (FAQ)........................................................................................................ 13

6.2 Mögliche Fehler und ihre Behebung .................................................................................14

7. Gewährleistung ...............................................................................................................15

8. Service ..............................................................................................................................15

1. SICHERHEITSHINWEISE, SICHERHEITSMASSNAHMEN, RICHTLINIEN

1.1 Allgemeines / Bestimmungsgemäßer Gebrauch

Diese Anleitung ist stets zusammen mit dem Produkt aufzubewahren, bei Veräußerung des Pro-

dukts ist diese Anleitung mitzugeben. Bitte lesen Sie diese Anleitung vor Gebrauch des Produkts.

Die Lithium Eisenphosphat Batterien dürfen nur für die in dieser Anleitung beschriebenen An-

wendungen eingesetzt werden. (siehe 2.2 dieser Anleitung). Wird ein anderer Einsatz ohne

Rücksprache mit dem Hersteller angewandt, kann dies zum Verlust der Garantie führen, da dies

als unsachgemäßer Gebrauch gilt. Für Schäden durch unsachgemäßen oder unangemessenen

Gebrauch haftet der Hersteller nicht, ebenso haftet er nicht bei fehlerhafter Verwendung dieses

Produkts.

Beachten Sie bitte folgende Hinweise:

• Installation und Wartung nur durch qualiﬁziertes Fachpersonal

• Bei Arbeiten an der Batterie stets die persönliche Schutzausrüstung tragen. Vermeiden Sie

Kurzschlüsse, da die Polanschlüsse immer unter Spannung stehen, die direkte Verbindung der

Pole untereinander vermeiden

• Keine Werkzeuge oder Gegenstände auf der Batterie ablegen

• Löschen nur mit Feuerlöscher der Klasse D, Schaum oder CO2-Feuerlöscher

• Leitungen von der Batterie zu den Verbrauchern müssen durch eine externe Sicherung ge-

schützt werden

• Die Batterie darf niemals geöffnet werden

• Das Batteriegehäuse darf nicht beschädigt werden, vermeiden Sie das Fallen, Schneiden, An-

bohren, Deformieren (Kurzschlussgefahr)

• Batteriegehäuse stets trocken und sauber halten

• Die Batterie nicht dauerhaft dem direkten Sonnenlicht aussetzen

• Beim Anschließen der Verbraucher und Ladeeinrichtungen auf die korrekte Polarität achten,

die Kennzeichnungen sind auf der Batterie angebracht.

• Bei Lagerung oder Nichtbenutzung über einen längeren Zeitraum alle Verbraucher von der

Batterie trennen

• Verwenden Sie nur Ladegeräte, die die geforderten Ladeparameter erfüllen (siehe technische

Daten in dieser Anleitung)

• Verwenden Sie keine Akkus eines anderen Herstellers, anderer Kapazität, anderer Typen oder

anderer Chemien zusammen mit den LiFePO4 Batterien.

1.2 Transport

Beim Transport von LiFePO4 Batterien sind stets alle nationalen und internationalen Vorschriften

und Gesetze zu beachten. Der Transport darf nur in der Originalverpackung oder einer dieser

entsprechenden Verpackung erfolgen. Niemals beschädigte LiFePO4 Batterien transportieren,

dies darf nur in vorgeschriebenen Behältnissen erfolgen. LiFePO4 Batterien sind gemäß UN38.3

zertiﬁziert, auf Verlangen kann der Prüfbericht zur Verfügung gestellt werden. LiFePO4 Batteri-

en, die nicht in Geräten eingebaut sind, werden beim Transport nach UN3480, Klasse 9 einge-

stuft. Weitere Angaben ﬁnden Sie im Sicherheitsdatenblatt.

1.3 Entsorgung

LiFePO4 Batterien dürfen nicht im Haus- oder Gewerbemüll entsorgt werden, sondern

müssen zwecks Entsorgung / Recycling an Sammelstellen des gemeinsamen Rücknah-

mesystems abgegeben werden. Dies kann auch an einer Verkaufsstelle des Verkäufers

oder des Herstellers erfolgen. Vor der Entsorgung die Batterie immer entladen und Pole abde-

cken.

Mit dem CE-Zeichen erklärt Fritz Berger GmbH, dass dieses Produkt den grundsätzli-

chen Anforderungen und den anderen relevanten Vorschriften der Richtlinie

(Direktive) 2014/53/EU entspricht. Die Konformitätserklärung kann bei Bedarf unter

info@fritz-berger.de angefordert werden.

1.4 Kennzeichnungen

Folgende Symbole und Kennzeichnungen sind auf den LiFePO4 Batterien angebracht, bitte

entfernen Sie diese niemals. Die Erläuterungen dazu sind hier dargestellt.

Verbotszeichen

Keine offene Flamme;

Feuer, offene Zündquelle

und Rauchen verboten

Augenschutz benutzen

Gebrauchsanweisung beachten

Warnung vor explosions-

gefährlichen Stoffen

Kinder verboten

Warnzeichen Warnung vor ätzenden Stoffen

Gebotszeichen

2. PRODUKTBESCHREIBUNG

2.1 Produktmerkmale und Produktvorteile

Mit dem Kauf dieser Lithium Eisenphosphat Batterie (LiFePO4) haben Sie sich für die sicherste

Lithium-Chemie entschieden. LiFePO4 Batterien haben gegenüber anderen Lithium Technologien

den entscheidenden Vorteil, dass die thermische Durchgehtemperatur (Thermal Runaway) mit

270°C höher ist, somit ist sie nicht anfällig für das thermische Durchgehen bei dem ein Löschen

nicht mehr möglich wäre. Die Batterie bietet noch viele weitere Vorteile gegenüber Bleibatterien

(dazu zählen Bleisäure, AGM und GEL Batterien) sowie Lithiumbatterien anderer Hersteller:

• Nur etwa 40-50% des Gewichts einer Bleibatterie mit gleicher Kapazität

• Integriertes Batteriemanagement mit adaptivem Zellausgleich

• Schutz vor Kurzschluss, Überspannung, Überstrom, Unterspannung

• Die Kapazität kann zu 100% genutzt werden ohne die Batterie zu schädigen

• Höhere Energiedichte gegenüber Blei

• Teilgeladener Zustand schädigt die Batterie nicht

• Muss nicht nach jedem Betrieb vollgeladen werden.

• Schnellere Auﬂadung durch höhere Ladeströme möglich

• Fast gleichbleibender Spannungslevel während der Entladung, dadurch sehr gut für Wechsel-

richterbetrieb geeignet

• Geringe Selbstentladung bei Nichtbenutzung

• Absolut wartungsfrei, kein Nachfüllen von destilliertem Wasser

• Überwachung der Batterie durch eingebautes Bluetooth Modul über eine App für Ihr Smart-

phone

• Viel mehr Ladezyklen (Laden und Entladen) gegenüber Bleibatterien, dadurch viel längere Le-

bensdauer. Nach 2000 Zyklen sind noch mind. 80% der Kapazität verfügbar.

• In vielen Fällen passt sie in vorhandene Batteriehalterungen (gleiches Gehäuse wie die Bleibatte-

rie), dadurch keine Umbaumaßnahmen erforderlich (L5 Gehäuse)

• In jeder Position einbaubar

• Erweiterbar durch Reihen- und/oder Parallelschaltung

• In den meisten Fällen kann das vorhandene Ladegerät weiter benutzt werden

• Geringere Kosten pro Zyklus als bei Bleinbatterien

2.2 Anwendungsbereiche

• Als Aufbaubatterie in Reisemobilen, Caravan, Campervans

• Antriebsbatterie für Caravan Mover

• Speicherbatterie für Solaranwendungen

• Antriebsbatterie in vielen weiteren mobilen Anwendungen

• Verbraucher- oder Antriebsbatterie in Booten

• Notstromversorgung

2.3 Batterie Management System (BMS)

Das in jeder LiFePO4 Batterie integrierte Batterie Management System überwacht und schützt

die Batterie vor Beschädigung durch unsachgemäße Handhabung oder fehlerhafte Parameter.

Außerdem führt das BMS einen aktiven internen Zellausgleich durch, um immer die maximale

Performance zu erhalten.

Im Einzelnen sind die Aufgaben des BMS:

• Schutz vor Überlastung durch zu hohen Ladestrom oder zu hohen Entladestrom

• Schutz vor zu hoher Ladespannung oder Überspannung

• Schutz vor zu tiefer Entladung

• Schutz vor Übertemperatur

• Schutz vor Kurzschluss

• Automatisches Zellbalancing (Ausgleich der einzelnen Zellen in der Batterie, um auf gleichem

Ladeniveau zu liegen)

Führt eine der vorgenannten Schutzeinrichtungen zum Abschalten und damit zum Trennen der

Zellen von den Anschlussklemmen, ist keine Spannung an den Polanschlüssen messbar. Tritt der

Grund der Abschaltung nicht mehr auf, schaltet sich die Batterie wieder selbständig ein. Das

Wiedereinschalten nach Schutz vor zu tiefer Entladung kann dabei bis zu mehreren Stunden

dauern.

3. INSTALLATION

3.1 Allgemeines

• Bitte überprüfen Sie die Batterie vor der Installation auf äußerliche Beschädigungen. Falls er-

kennbare Beschädigungen vorhanden sind, die Batterie nicht einbauen oder betreiben, setzten

Sie sich bitte umgehend mit Ihrem Verkäufer in Verbindung.

• Die Batterie muss immer mit einer entsprechenden externen Sicherung im Verbraucherkreis

betrieben werden.

• Die Batterie kann in aufrechter, stehender oder liegender Position eingebaut werden

• Die Batterie muss fest und sicher im Fahrzeug oder der Anlage verbaut sein, in Reisemobilen

kann sehr oft die vorhandene Befestigung verwendet werden.

• Die Anschlusspole und Anschlussklemmen müssen nach der Installation zum Schutz vor Kurz-

schluss abgedeckt werden, vorhandene Rundpolklemmen können verwendet werden.

• Batterien nie mit eingeschalteten Verbrauchern anschließen, um Funkenbildung zu vermeiden

• Batterie nicht direkter Sonneneinstrahlung aussetzen und im Innenraum verbauen, nicht in der

Nähe von Wärmequellen einbauen.

• Vor Inbetriebnahme auﬂaden, während des Transports ist die Batterie nur zu 40-60% geladen.

3.2 Installation mehrerer Batterien in Reihenschaltung oder Parallelschaltung

LiFePO4 Batterien können in Reihe und/oder parallel verschaltet werden, dabei ist zu beachten:

• Vor dem Einbau darauf achten, dass die Batterien max. 50mV Spannungsabweichung von-

einander haben, ist dies nicht der Fall, beide einzeln auf 100% laden, dann durch einzelne

Entladung angleichen

• Bei Reihenschaltung (max. 4 Batterien) erhöht sich die Spannung, die Kapazität erhöht sich

dadurch nicht

• Bei Parallelschaltung (max. 4 Batterien) erhöht sich die Kapazität, die Spannung verändert sich

nicht. Die Ströme sowohl beim Laden als auch beim Entladen erhöhen sich entsprechend.

• Eine Schaltung bei der die Batterien sowohl in Reihe als auch parallel verschaltet werden ist

zwar theoretisch möglich, wird aber nicht empfohlen.

• Bei Reihen- oder Parallelschaltung sollten die Leitungslängen der Plus- und Minusleitungen für

die Verbindungen untereinander gleich sein. Auch die Querschnitte müssen gleich sein.

• Verbraucher und Ladeeinrichtungen sollen bei Parallelschaltung „diagonal“ angeschlossen

werden, d.h. Plus von der ersten Batterie, Minus von der letzten oder umgekehrt.

Hier Beispiele von Reihen- und Parallelschaltungen:

Reihenschaltung: Parallelschaltung:

3.3 Wartung

• LiFePO4 Batterien brauchen außer einer Reinigung mit einem feuchten Tuch keine regelmäßige

Wartung, sie sind absolut wartungsfrei.

• Überprüfen Sie trotzdem von Zeit zu Zeit den festen Sitz der Polklemmen.

• Die zyklische Nutzung 1x jährlich ist zu empfehlen, dabei auf 100% laden.

3.4 Lagerung und Außerbetriebsetzung

• Verbleibt die Batterie länger als 6 Monate unter Nichtbenutzung im Fahrzeug verbaut, mög-

lichst die Polklemmen von der Batterie trennen oder den Batterietrennschalter ausschalten,

dadurch wird Entladung durch versteckte Verbraucher vermieden.

• Wird die Batterie ausgebaut gelagert, die Pole mit einer Schutzkappe versehen oder abkleben,

Lagern an einem trockenen, ca. 20°C warmem Ort ist ideal.

• Vor der Lagerung bitte auf ca. 70-80% auﬂaden, dies gibt genug Spielraum um die Eigenent-

ladung (<3% pro Monat) zu kompensieren und mehrere Monate zu lagern.

4. VERWENDUNG DES LIFEPO4 AKKUS

4.1 Laden

• LiFePO4 Akkus müssen nicht nach jedem Gebrauch wieder geladen werden, ein Verbleib in

teilgeladenem Zustand ist nicht schädlich für die Batterie

• Der Akku kann mit hohem Ladestrom geladen werden um die Ladezeit zu verkürzen, max.

Ladestrom pro Akku, siehe Datenblatt

• Wenn das BMS die Batterie aufgrund niedriger Spannung zum Schutz gegen Tiefentladung

trennt, sollte diese sobald wie möglich wieder geladen werden. Andernfalls könnten die Zellen

dauerhaft geschädigt werden.

• LiFePO4 Batterien können im Temperaturbereich von 0°C – 55°C sicher geladen werden

• Laden mit jedem IU Ladegerät das eine Ladeschlussspannung von 14,6V nicht überschreitet

oder mit Ladegerät mit LiFePO4 Kennlinie.

• Das BMS schaltet die Batterie ab falls sie zu heiß werden sollte. Sinkt die Temperatur schaltet es

die Batterie wieder automatisch zu.

• Das Balancing der Zellen erfolgt, falls nötig, automatisch während des Ladens oder während

einer Standby Phase.

4.2 Entladen

• Entladung bis zu 100% der Kapazität ist möglich, empfohlen ist aber eine Entladung von max.

90%.

• Sicheres Entladen im Temperaturbereich -20°C bis 60°C

• Das BMS schaltet die Batterie ab falls sie zu heiß werden sollte. Sinkt die Temperatur schaltet es

die Batterie wieder automatisch zu.

4.3 Benutzung der Berger BT Lithium App

In Ihrer LiFePO4 Batterie ist eine Bluetooth Kommunikation schon eingebaut. Die APP „Berger

BT Lithium App“ ﬁnden Sie im Google®Play Store®und im Apple®App Store®zum Download.

Google Play und das

Google Play-Logo sind

Marken von Google

LLC.

App Store® ist eine

Marke von Apple Inc.,

eingetragen in den

USA und anderen Län-

dern und Regionen.

Die einzelnen Seiten der Berger BT Lithium App:

Durch Antippen der Lan Taste oben rechts öffnet sich

das Menue zur Sprachenauswahl.

Auswahlliste der Batterien in der Nähe.

Hier sehen Sie die Bezeichnung der Batterie (falls vergeben) und die

MAC Adresse des Bluetooth Moduls. Durch Antippen der MAC Ad-

resse Ihrer Batterie (die MAC Adresse Ihrer Batterie ﬁnden Sie auf dem

kleinen Aufkleber der Batterie) verbindet sich die App mit der Batterie.

Falls keine MAC Adressen angezeigt werden, die Taste

Scannen drücken.

Falls Ihre Batterie immer noch nicht angezeigt wird,

Spannung der Batterie prüfen, evtl. ist sie getrennt.

Derzeitiger Ladezustand (SOC) in %

Derzeitige Spannung in Volt

Gesamtkapazität der Batterie in Ah

Derzeitiger Betriebszustand

Batteriezustand

Aktuelle Spannung in Volt

Aktuell ﬂießender Lade- oder Entladestrom in A

Derzeitige Innentemperatur der Batterie

Gesamtzahl der bisher genutzten Zyklen

Stausanzeigen (grün = in Ordnung, rot = Fehler)

• Überspannung

• Unterspannung

• Zu hoher Ladestrom

• Zu hoher Entladestrom

• Temperatur beim Laden zu niedrig

• Temperatur beim Entladen zu niedrig

• Zu hohe Temperatur beim Laden

• Zu hohe Temperatur beim Entladen

• Kurzschluss

•

Administratorzugang

Kontaktinformation

Indice

Lingue:

Altri manuali BERGER Pacco batterie

BERGER

BERGER Power Box 50 Manuale utente

Manuali Pacco batterie popolari di altre marche

Acumentrics

Acumentrics PACK-POWER SYSTEM Manuale utente

ACDC Dynamics

ACDC Dynamics SPF12-50 Manuale utente

Aegis

Aegis ABL-72020P Manuale utente

Dyness

Dyness TowerESS Manuale utente

Growatt

Growatt APX 5.0P-S0-US Manuale utente

EGO

EGO BAX1300 Manuale utente

CyberPower

CyberPower BCA Series Manuale utente

Intermec

Intermec 700 Series Manuale utente

Dometic

Dometic PLB40 Manuale utente

V-TAC

V-TAC VT-48280-W2 Manuale utente

Valence

Valence RT Manuale utente

Nikon

Nikon MB-D14 Manuale utente

IOGear

IOGear GBP24V Series Manuale utente

Inventus Power

Inventus Power PROTRXion S-12V100-TRX-HD Manuale utente

Clas Ohlson

Clas Ohlson PW-290A Manuale utente

EINHELL

EINHELL MULTI-Ah Power X-Change Plus Manuale utente

Samsung

Samsung EB-U3300 Manuale utente

ECTIVE

ECTIVE LC Series Manuale utente
