BGS technic 55412 Manuale utente

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 55412

Druckluft-Reifenfüller, max. 15 bar

SPEZIFIKATION

-Mess-/Füllbereich:

0 - 15 bar / 0 - 1500 kPa / 0 - 15 kg/cm² / 0 - 220 PSI

-Messuhr kunststoffummantelt

-Länge des Füllschlauchs ca. 340 mm

-Skala-Durchmesser 49 mm (sichtbar)

SICHERHEITSHINWEISE

Vor Inbetriebnahme die Gebrauchsanleitung

aufmerksam lesen.

Nur Schläuche und Verbindungskupplungen

verwenden, die für Druckluft geeignet sind.

Gehörschutz, Augenschutz und Atemschutz sind

obligatorisch vorgeschrieben.

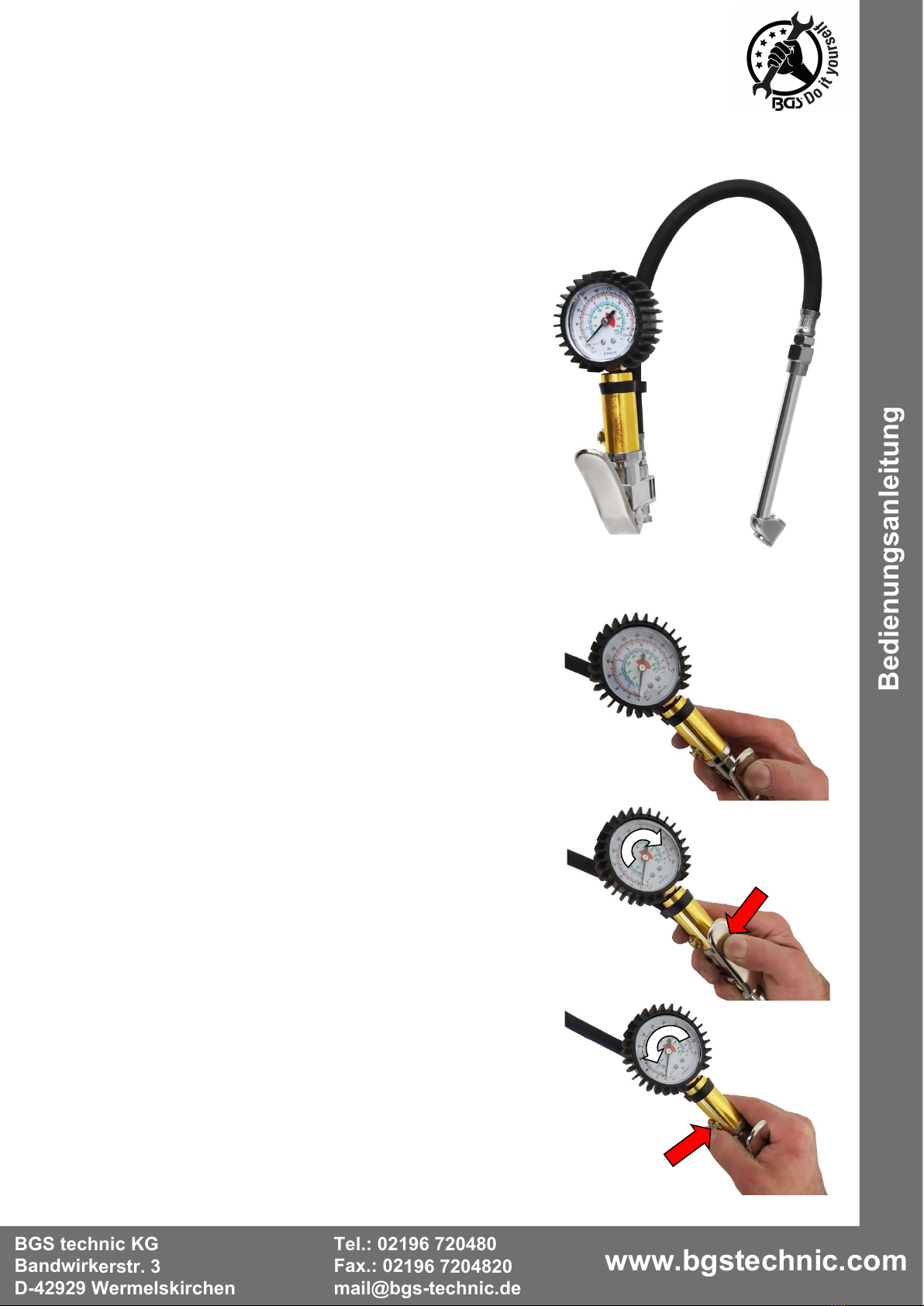

ANWENDUNG

Schrauben Sie den Stecknippel in das Innengewinde am Griff.

Verwenden Sie zum Abdichten ein geeignetes PTFE Dichtband.

Reifenfüllanschluss auf das Reifenventil drücken.

Der aktuelle Reifenluftdruck wird auf der Messuhr angezeigt.

Zum Befüllen den Auslöser am Reifenfüller drücken.

Den Auslöser zwischenzeitlich loslassen und den aktuellen

Reifenluftdruck kontrollieren.

Zu hohen Reifenluftdruck über das seitlich angebrachte

Ablassventil absenken.

Das Ablassen zwischenzeitlich unterbrechen und den

aktuellen Reifenluftdruck kontrollieren.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 55412

Tire Inflating Device, max. 15 bar

SPECIFICATION

-Measurement/filling range:

0 - 15 bar / 0 - 1500 kPa / 0 - 15 kg/cm² / 0 - 220 PSI

-Plastic sheathed gauge

-Length of hose: approx. 340 mm

-Scale outer diameter 52 mm

SAFETY INFORMATION

Read the operating instructions carefully before use.

Use only hoses and couplings suitable for compressed

air.

Ear protection, eye protection and respiratory

protection are compulsory.

APPLICATION

Screw the quick coupler nipple into the internal thread of the handle.

Use a suitable PTFE sealing tape for sealing.

Press the inflating connection onto the tyre valve.

The current tyre pressure is displayed on the dial gauge.

To fill, press the trigger on the tire inflating device.

Release the trigger intermittently and check the current tyre

pressure.

If the tyre pressure is too high it can be reduced via the side-

mounted discharge valve.

Stop the discharge intermittently and check the current tire

pressure.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 55412

Pistolet de gonflage, max. 15 bar

SPÉCIFICATION

-Plage de mesure/gonflage :

0 - 15 bar / 0 - 1500 kPa / 0 - 15 kg/cm² / 0 - 220 PSI

-Comparateur à cadran, enveloppe en plastique

-Longueur du tuyau de remplissage, env. 340 mm

-Diamètre de l’échelle graduée 52 mm

CONSIGNES DE SÉCURITÉ

Lire attentivement la notice d’utilisation avant la mise

en service.

N’utiliser que des tuyaux flexibles et des raccords

appropriés pour l’air comprimé.

Le port d’une protection acoustique, oculaire et

respiratoire est obligatoire.

EMPLOI

Visser le raccord rapide dans le filetage intérieur de la poignée.

Utilisez un ruban d'étanchéité en PTFE approprié pour sceller.

Appuyer le raccord de gonflage sur la valve du pneu.

Lire la pression actuelle du pneu sur le comparateur à cadran.

Pour gonfler, appuyer sur la gâchette du gonfleur de pneu.

Relâcher la gâchette périodiquement et contrôler la pression

du pneu.

En cas de pression trop élevée du pneu, baisser la pression

avec la valve de décharge montée latéralement.

Relâcher la valve périodiquement et contrôler la pression

actuelle du pneu.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 55412

Inflador de neumáticos, máx. 15 bar

ESPECIFICACIÓN

-Intervalo de medida / llenado:

0 - 15 bar / 0 - 1500 kPa / 0 - 15 kg/cm² / 0 - 220 PSI

-medidor recubierto de plástico

-longitud de la manguera: 340 mm

-diámetro de escala 52 mm

INDICACIONES DE SEGURIDAD

Antes de la puesta en funcionamiento, lea con

detenimiento las instrucciones de uso.

Utilice solamente tubos y acoplamientos de unión

adecuados para trabajar con aire a presión.

Es obligatorio el uso de protección auditiva, protección

ocular y protección respiratoria.

APLICACIÓN

Atornille el acoplamiento rápido en la rosca interna del mango.

Utilice una cinta de sellado de PTFE adecuada para el sellado.

Acople la conexión para el inflado de neumáticos a la válvula

del neumático.

El medidor indicará la presión actual del neumático.

Para comenzar a inflar, presione el disparador del inflador de

neumáticos.

Suelte el disparador durante el inflado mientras vigila la

presión actual del neumático,

Reduzca la presión del neumático si es demasiado alta

mediante la válvula de salida situada en el lateral.

Interrumpa el vaciado mientras vigila la presión actual en el

neumático.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

CE-Erklärung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Wir erklären in alleiniger Verantwortung, dass die Bauart des Produktes:

We declare that the following designated product:

Nous déclarons sous propre responsabilité que ce produit:

Declaramos bajo nuestra sola responsabilidad que este producto:

folgenden einschlägigen Bestimmungen entspricht:

complies with the requirements of the:

est en conformité avec les réglementations ci-dessous:

esta conforme a las normas:

Angewandte Normen:



Norme appliquée:

Normas aplicadas:

ppa.

Frank Schottke, Prokurist

BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen

Wermelskirchen, den

EU-KONFORMITÄTSERKLÄRUNG

EC DECLARATION OF CONFORMITY

DÉCLARATION„CE“ DECONFORMITE

DECLARATION DE CONFORMIDAD UE

Druckluft-Reifenfüll-Pistole ( BGS Art. 55412 )

Air Inflating Gun

Pistolet de gonflage

Pistola de inflado

Machinery Directive 2006/42/EC

EN ISO 12100:2010

EN 1953:2013

Certification: MD-TCF-161014-9246 / TG-63

Test Report / Job File: ISO576-0432

11.09.2017
