BGS technic 8527 Manuale utente

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 8527

Motor-Einstellwerkzeug-Satz

ALLGEMEIN

Dieser Einstellsatz ermöglicht eine Kontrolle und ein Einstellen der Motorsteuerzeiten und ist passend

für Volvo S80, XC90, XC60, XC70 mit 3.0T und 3.2 T6-Motor ab Bj. 2007. Der Satz beinhaltet

Arretierwerkzeuge für Nocken- und Kurbelwelle.

SICHERHEITSHINWEISE

Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.

Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere Gegenstände

können von drehenden Teilen erfasst werden und zu schweren Verletzungen führen.

Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehendliches

Starten des Motors und einen dadurch entstehenden Motorschaden.

Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

Verwenden Sie immer eine fahrzeugspezifische Serviceliteratur. Aus dieser entnehmen Sie bitte

technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.

Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand drehen

und die Steuerzeiten erneut überprüfen.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

WERKZEUGE

1. Kurbelwellen-Drehwerkzeug

2. Nockenwellen-Einstellwerkzeug

3. Werkzeug zur Montage und

Demontage des Stirndeckels

4. Werkzeug zur Montage und

Demontage des Stirndeckels

5. T-Profil-Einsatz, T60, 12,5 (1/2)

6. Montagewinkel

7. Stirndeckel-Justierwerkzeug

8. Stirndeckel-Justierwerkzeug

ANWENDUNG

Kurbelwellen-Drehwerkzeug (1)

Zum Drehen der Kurbelwelle auf Einstell-

Markierung.

Nach erfolgter Reparatur, vor dem ersten

Start, die Kurbelwelle 720° drehen und

Steuerzeiten nochmals kontrollieren.

Nockenwellen-Einstellwerkzeug (2)

Zum Positionieren und Halten der

Nockenwellen.

ACHTUNG:

Nicht als Gegenhalter verwenden!

Stirndeckel-Montage und

Demontage-Werkzeuge (3und 4)

In Verbindung mit

T-Profil-Einsatz, T60 (5)

Stirndeckel-Justierwerkzeuge (7und 8)

Wird bei der Montage zum Ausrichten des

Stirndeckels benötigt.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 8527

Engine Timing Tool Set

GENERAL

This timing tool set enables checking and adjusting of the engine timing and is suitable for Volvo S80,

XC90, XC60, XC70 3.0T and 3.2 with T6 engine, model 2007- . The set includes locking tools for

camshaft and crankshaft and alignment tools for engine cover.

SAFETY ADVICE

DO NOT use the set if any parts are missing or damaged.

Never lay tools on the vehicle's battery. This may short the terminals together.

Be careful when working on running engines. Loose clothes, tools and other things can be caught

up in revolving parts which may lead to serious injuries.

Keep children and other unauthorised persons away from the working area.

Be careful when working on hot engines – risk of burn!

Remove the ignition key before repair so that the engine will not start unintentionally.

This manual is just brief information and will not replace a garage handbook.

Always consult specific service literature for information about torques, assemblies and

disassemblies etc.

After any successful maintenance and before starting the engine, you should rotate the engine for

two turns manually to check the new control time..

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

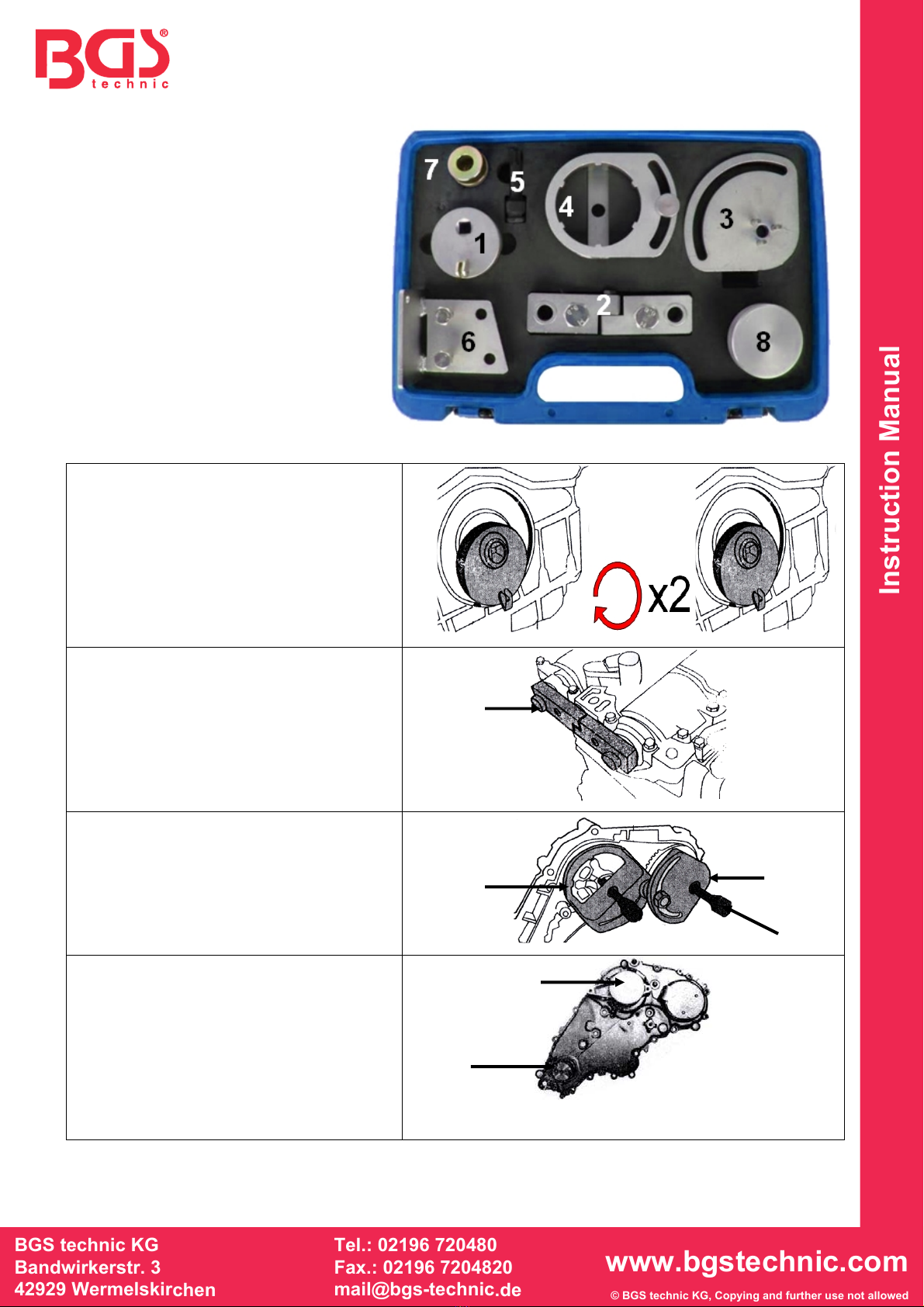

TOOLS

1. Crankshaft Wrench

2. Camshaft Alignment Tool

3. Cover Installer / Remover Tool

4. Cover Installer / Remover Tool

5. T-Star Socket, T60, 1/2"

6. Mounting Angle

7. Engine Cover Alignment Tool

8. Engine Cover Alignment Tool

APPLICATION

Crankshaft Wrench (1)

For rotating the crankshaft to set-up

marking.

After the repair before the first start, rotate

the crankshaft 720 degrees and check

engine timing again.

Camshaft Alignment Tool (2)

For positioning and holding the

camshafts.

ATTENTION:

Not to be used as a lever!

Cover Installer / Remover Tool (3und 4)

In conjunction with T-Star Socket, T60 (5)

Engine Cover Alignment Tool (7und 8)

Is required for the assembly to align the

front cover.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 8527

Juego de sincornizacion de motor para Volvo T6

GENERAL

Este set de herramientas es válido para comprobar y ajustar la sincronización del motor y es válido

para Volvo S80, XC90, XC60, XC70 3.0T y 3.2 con motor T6, modelo 2007- . El set incluye

herramientas de bloqueo del árbol de levas y cigüeñal y herramientas de alineación para el motor.

AVISOS DE SGURIDAD

No use el set si se pierde alguna pieza o si están dañadas.

Nunca deje las herramientas sobre la bacteria del vehículo. Puede hacer contacto con los

terminales.

Tenga cuidado cuando trabaje con motores encendidos. La ropa floja, herramientas y otras cosas

pueden engancharse en las partes móviles lo cual puede provocar serias lesiones.

Mantenga a los niños y a otras personas no autorizadas lejos de la zona de trabajo.

Tenga cuidado cuando trabaje con motores calientes, hay riesgo de quemaduras.

Retire la llave del contacto para que el motor no se encienda accidentalmente.

Este manual solo aporta información y no sustituye a un manual técnico.

Consulte siempre los libros técnicos específicos para informarse sobre torsión, montaje y

desmontaje, etc.

Después de cualquier revisión y antes de encender el motor, debe girar el motor manualmente un

par de veces para comprobar la sincronización.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

HERRAMIENTAS

1. Llave de cigüeñal

2. Alineador de árbol de levas

3. Instalador/ Extractor

4. Instalador/ Extractor

5. Llave T-Star, T60, 1/2"

6. Angulo de montaje

7. Alineador de motor

8. Alineador de motor

APLICACION

Llave de cigüeñal (1)

Gire el cigüeñal para fijar la marca.

Tras la reparación antes de encender el

motor, gire el cigüeñal 720 grados y

compruebe la sincronización del motor de

nuevo.

Alineador de árbol de levas (2)

Para posicionar y sostener el árbol de

levas.

ATENCION:

No lo use como un nivelador

Instalador/ Extractor (3und 4)

En conjunto con la llave T-Star, T60 (5)

Alineador de motor (7und 8)

Es necesario en el montaje para alinear la

tapa frontal.
