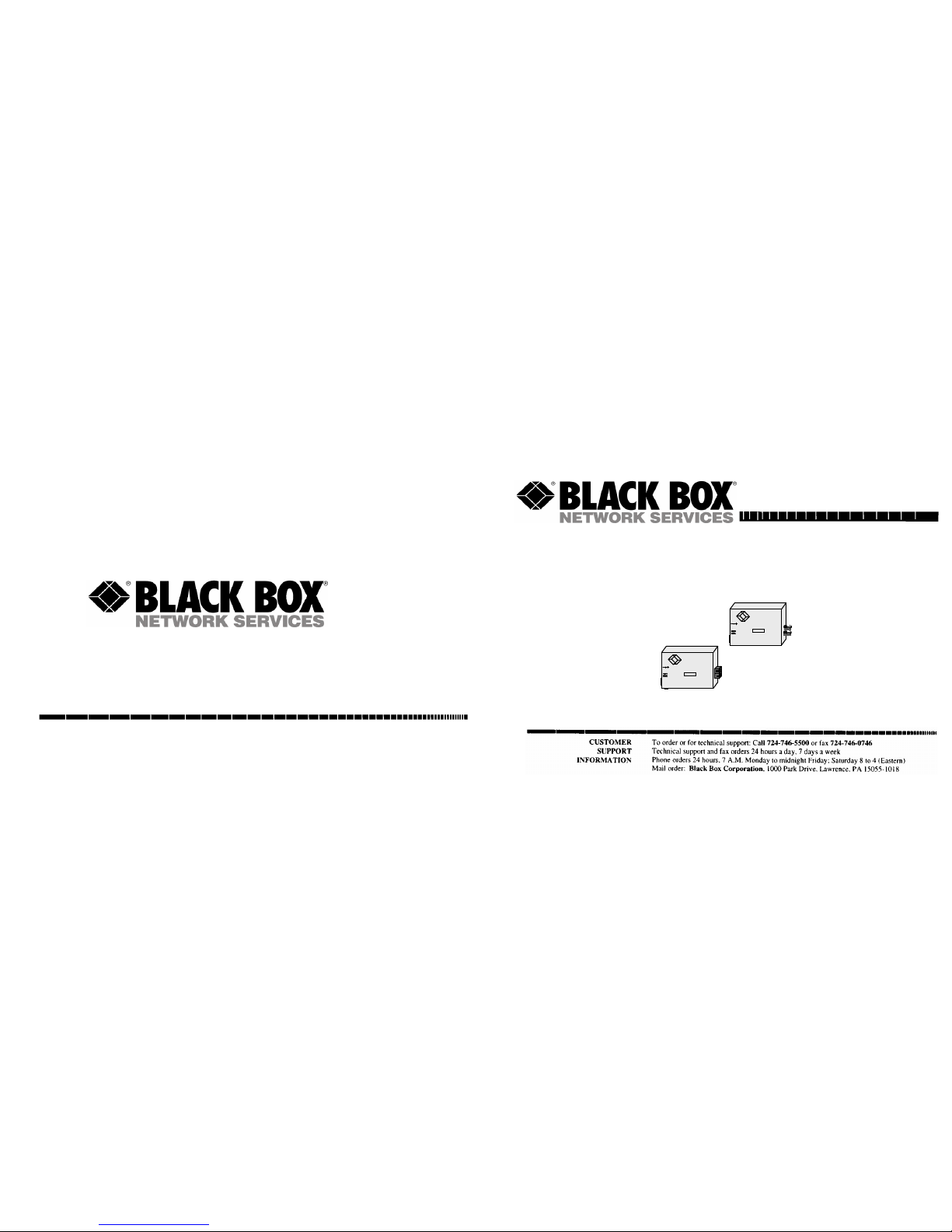

Black Box LBH1500A Manuale utente

1000 PARK DRIVE • LAWRENCE, PA 15055-1018 • 724-746-5500 • FAX 724-746-0746

July 2005

LBH1500A-R3

Black Box LH1500 LBH1500AE-R3

LBH1501A-R3

LBH1501AE-R3

Fast Ethernet Media Converters

Media Converter

100 Mb/s

LINK PWR LINK

BLACK BOX

Crossover

(724) 746-5500

Media Converter

100 Mb/s

LINK PWR LINK

BLACK BOX

Crossover

(724) 746-5500

Black Box LH1500 Media Converters Installation and User Guide (08/05)

Black Box LH1500 Media Converters

Installation and User Guide

Trademarks

UL is a registered trademark of Underwriters Laboratories

Ethernet is a trademark of Xerox Corporation

All applied-for and registered trademarks are the property of their respective owners

Important: Black Box LH1500 Media Converters contain no user serviceable

parts. Attempted service by unauthorized personnel shall render any and all

warranties null and void. If problems are experienced with a Black Box

LH1500 Media Converter, consult Section 5, Troubleshooting, of this User

Guide.

Black Box LH1500 Media Converters Installation and User Guide (08/05)

Contacting Black Box

Please use the mailing address and phone and fax numbers listed below:

Black Box Corporation

P.O. Box 12800

Pittsburgh, PA 15241

Phone: (724) 746-5500

Fax: (724) 746-0746

Black Box LH1500 Media Converters Installation and User Guide (08/05)

FCC STATEMENT

FEDERAL COMMUNICATIONS COMMISSION &

CANADIAN DEPARTMENT OF COMMUNICATIONS

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy and if not installed and used

properly, that is, in strict accordance with the communication. It has been tested and found to

comply with the limits for a Class A computing device in accordance with the specifications in

Subpart J of Part 15 of FCC rules, which are designed to provide reasonable protection against such

interference when the equipment is operated in a commercial environment. Operation of this

equipment in a residential area is likely to cause interference, in which case the user at his own

expense will be required to take whatever measures may be necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible for compliance could void

the user’s authority to operate the equipment.

Black Box LH1500 Media Converters Installation and User Guide (08/05)

This digital apparatus does not exceed the Class A limits for radio noise emission from digital

apparatus set out in the Radio Interference Regulation of the Canadian Department of

Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le brouillage

radioélectrique publé par le ministère des Communications du Canada.

__________________________________________________________

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de que el aparato

eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberan ser guardadas para referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de operación deben ser

respetadas.

Black Box LH1500 Media Converters Installation and User Guide (08/05)

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca de la tina de baño,

lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que sean

reconnendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea recommendado por el

fabricante.

8. Servicio—El usuario no debe intentar dar sercicio al equipo eléctrico más allá a lo descrito en

las instrucciones de operatión. Todo otro servicio deberá ser referido a personal de servicio

calificado.

9. El aparato eléctrico debe ser situado de tal mannera que su posición no interfiera su uso. La

colocación del aparato eléctrico sobre una cama, sofá, alfombra o superficie similar puede

bloquea la ventilación, no se debe colocar en libreros o gabinetes que impidan el flujo de aire

por los orificios de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance du fuentes de calor como radiadores,

registros de calor, estufas u otros aparatos (incluyendo amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado una fuente de poder sólo del tipo descrito en el

instrucivo de operación, o como se indique en el aparato.

12. Precaución debe ser tomada de mal manera que la tierra fisica y la polarización del equipo no

sea eliminada.

Black Box LH1500 Media Converters Installation and User Guide (08/05)

13. Los cables de la fuente de poder deben ser guiados de tal manera que no sean pisados ni

pellizcados por objetos colocados sobre o contra ellos, poniendo particular atención a los

contactos y receptáculos donde salen del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las recommendaciones del

fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea usado por un largo

periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean derramados sobre la

cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su desempeño;o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

Black Box LH1500 Media Converters Installation and User Guide (08/05)

TABLE OF CONTENTS Page

1.0 SPECIFICATIONS.................................................................................... 1

1.1. Technical Specifications *............................................................................ 1

1.2. Model numbers and product descriptions *.................................................. 5

2.0 INTRODUCTION ..................................................................................... 7

2.1 Inspecting the Package and Product............................................................... 7

2.2 Product Description *.................................................................................... 9

2.3 Features and Benefits ................................................................................... 13

2.4 Applications ................................................................................................. 15

3.0 INSTALLATION .................................................................................... 18

3.1 Locating the Media Converter Unit*............................................................ 18

3.2 Calculating Overall Segment Distance....................................................... 19

3.2.1 Segment Distances, Full-Duplex ...................................................... 19

3.2.2 Segment Distances, Half-Duplex...................................................... 24

3.3 Connecting Fast Ethernet Media.................................................................. 33

3.3.1 Connecting Twisted Pair (RJ-45, TX).............................................. 33

3.3.2 Connecting Fiber-FX (SC-type “Snap-In”, and ST, "Twist-Lock") . 34

Black Box LH1500 Media Converters Installation and User Guide (08/05)

TABLE OF CONTENTS (CONTINUED) Page

3.3.3 Power Budget Calculations for Fiber media *.................................. 37

4.0 OPERATION........................................................................................... 39

4.1 Power requirements, power supply types *.................................................. 39

4.2 Front Panel LEDs - Black Box LH1500’s.................................................. 40

4.3 Up-Link Switch on TX port ......................................................................... 40

5.0 TROUBLESHOOTING........................................................................... 42

5.1 Before Calling for Assistance....................................................................... 42

5.2 When Calling for Assistance........................................................................ 44

5.4 Shipping and Packaging Information ......................................................... 45

* Changed in this revision

08/05 Added Power Budget Calculation for Fiber media.

05/99 (changed power supplies from a single model to separate models each

for 115vac 60Hz, and 230vac 50Hz).

Black Box LH1500 Media Converters Installation and User Guide (08/05)

1.0 SPECIFICATIONS

1.1. Technical Specifications

Performance:

Data Rate: 100 Mb/s

Half- or Full-Duplex, auto-sensing

800ns (80 bit-times) Path Delay Value (PDV) for conversion delay

Network Standards:

Fast Ethernet IEEE 802.3u: 100BASE-TX, 100BASE-FX

(Black Box LH1500 Media Converters are physical layer standard Fast

Ethernet products, and operate independently of all software.)
