Blumfeldt 10030109 Manuale utente
Gewächshaus
10030109
Artikelnummer 10030109
Artikel
Sicherheitshinweise
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gewächshauses. Lesen Sie die
folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen
Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Montage
• Lesen Sie die Montageanleitung sorgfältig durch und bewahren Sie sie auf.
• Das Gewächshaus muss von mindestens 2 Personen aufgebaut werden.
• Verbinden Sie die Teile mit den richtigen Schrauben und
Bestimmugnsgemäßer Gebrauch
• Das Gewächshaus dient der Panzenzucht und darf ausschließlich zu diesem
Zweck gebraucht werden.
• Befreien Sie das Dach im Winter von Schnee, um eine Überlastung zu
vermeiden.
2

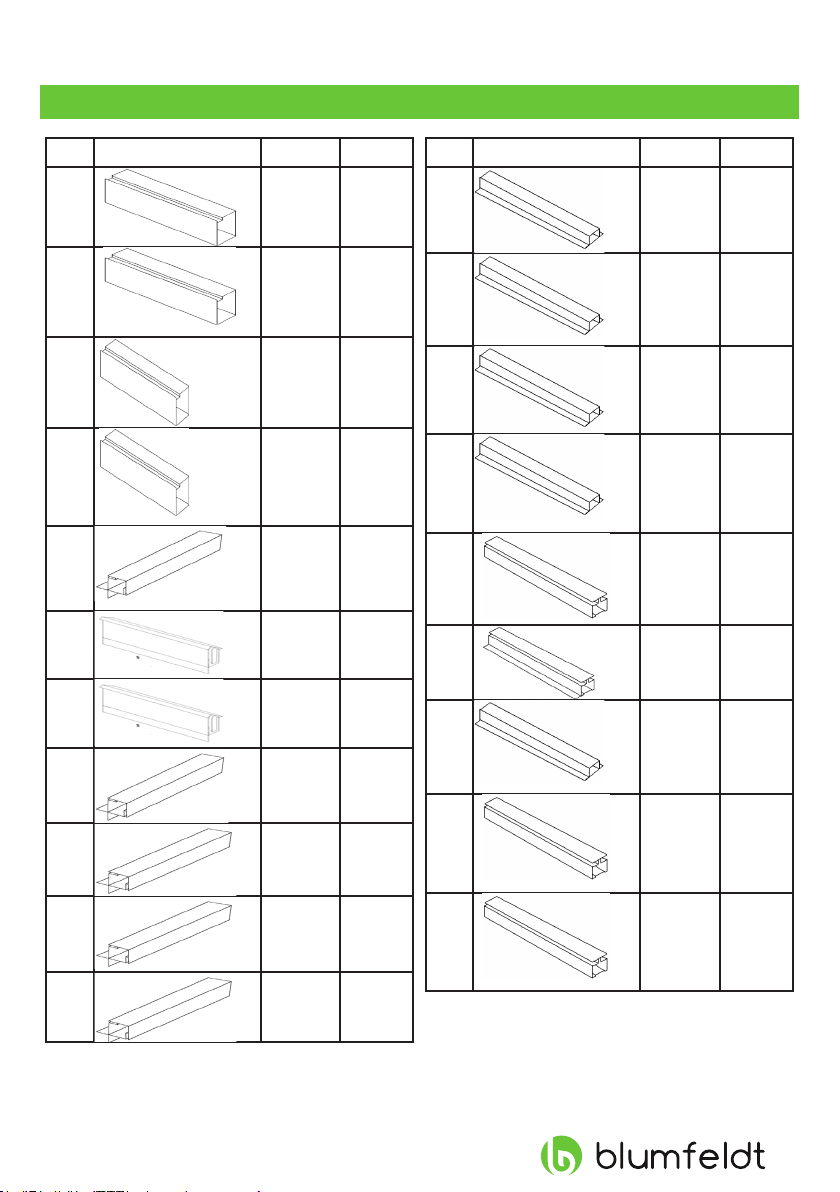

Lieferumfang
No. Bild Menge Länge
11 176,2
21 176,2
31 172
41 172
54 130,3
61 176,2
71 176,2
81 98,2
91 98,2
10 1 98,2
11 1 98,2
No. Bild Menge Länge
12 1 164,3
13 1 164,3
14 1 165,8
15 1 165,8
16 4 130
17 2 96,9
18 2 96,9
19 2 54,6
20 2 51,7
3
No. Bild Menge Länge
21 1 63
22 1 57
23 2 176,2
24 1 57
25 1 155
26 1 155
27 1 56,3
28 1 56,3
29 1 56,3
No. Bild Menge Länge
30 1 57x57
31 2 176,2
32 4
33 4
34 2
35 4
36 4
37 2
38 75
39 1
4
No. Bild Menge Länge
40 8
A6
3,8
133,5
59
B53,8
99
59
C23,8
129,6
56
D13,8
129,6
58,3
E23,8
36
56
F13,8
53,5
58,3
No. Bild Menge Länge
G23,8
129,1
53,1
H23,8
34,5
53,3
I13,8
19,7
63
J13,8
37,5
58,3
K23,8
77,6
57,6
L13,8
57
57
5
Zusammenbau
Schritt 1
38
Die Vorderseite und Rückeseite des Gewächshauses aufstellen:
Nehmen Sie die Aluminiumrahmen Nr. 5 und verbinden Sie ihn mit dem
Aluminiumrahmen Nr. 3. Verbinden Sie die Rahmen mit Schraube Nr. 38.
6
Schritt 2
Verbinden Sie die Teile Nr. 12 und Nr. 13 mit Teil Nr. 3. Verschrauben Sie die Teile
mit Schraube Nr. 38.
38
38
7
Schritt 3
Schieben Sie die Scheibe G in die Nut der Aluminiumrahmen Nr. 5 und Nr. 12.
Wiederholen Sie den Schritt mit der Scheibe mit den Rahmenteilen Nr. 13 und
Nr.15.
5
5
3
12 13
8
Schritt 4
Verbinden Sie das Element Nr. 19 mit der Aluminiumrahmenkomponente Nr. 5
und Nr. 12. Verbinden Sie anschließend Nr. 19 mit der Nr. 13 und der Nr. 5.
Verwenden Sie die Schraube Nr. 38.
38
38
38
9

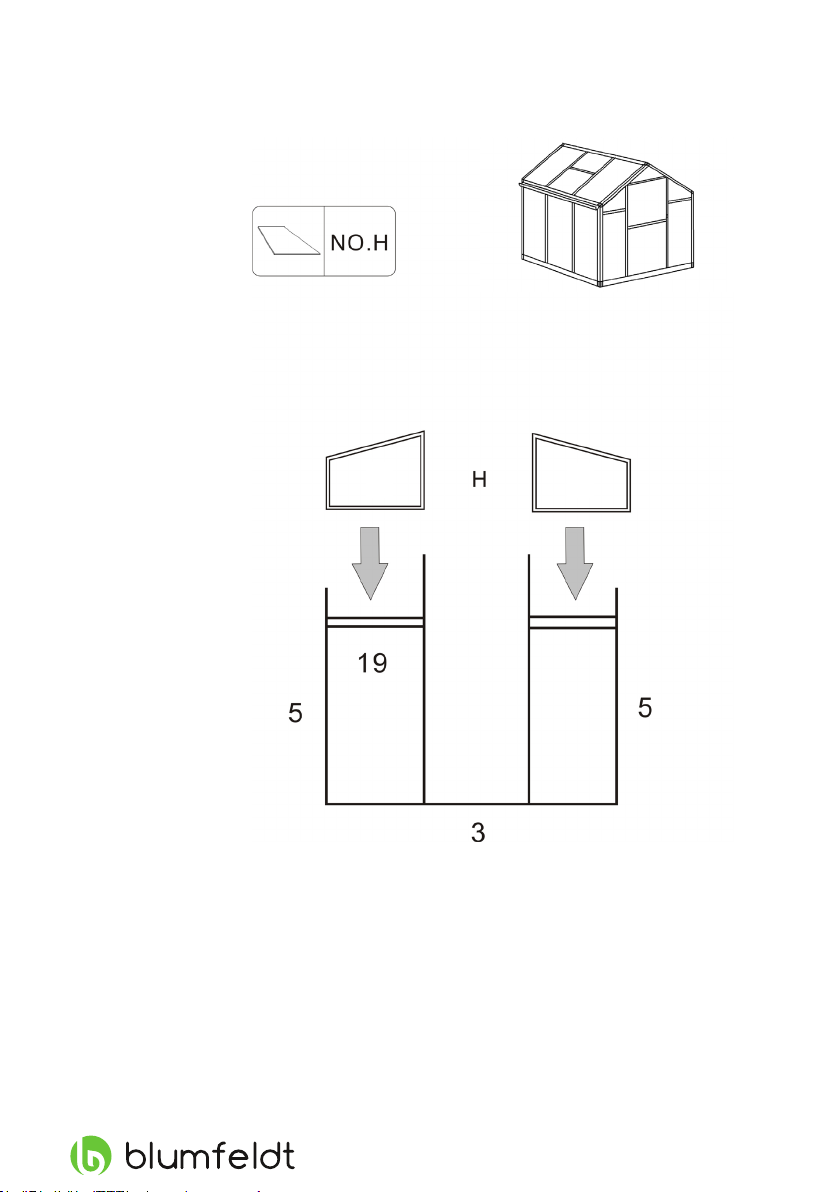

Schritt 5
Setzen Sie die Scheibe H in die 4-mm-Führung der Rahmenteile Nr. 5 und Nr. 12.
Setzen Sie die Scheibe G in den 4-mm-Führung der Rahmenteile Nr. 13 und Nr. 5.
HH
