ИБП Borri Ingenio Compact - руководство по быстрой установке. Юниджет

Постоянная ссылка на страницу: https://www.uni-jet.com/catalog/istochniki-

besperebojnogo-pitaniya/on-line-ibp-10-100-kva/borri-ingenio-compact.html

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

INGENIO COMPACT 10-20kVA Quick installation guide

Ред.

Rev.

Описание

Issued

Дата

Date

Выпущено

Issued

Утверждено

Approved

Язык

Page

Страница

Page

из стр.

of Pag.

A Первый выпуск / First Issue 08.05.18 R.Soldani M.Mancini RU/E

1 47

Код / Code

OMS90052

INGENIO COMPACT 10-20кВА

РУКОВОДСТВО ПО БЫСТРОЙ УСТАНОВКЕ

INGENIO COMPACT 10-20kVA

QUICK INSTALLATION GUIDE

Содержание / Index

РУССКИЙ ЯЗЫК ...................................................................................... 3

1 БЛОК-СХЕМА ИБП ........................................................................... 5

1.1 ОНЛАЙН РАБОТА .................................................................................................. 12

(1) Нормальный режим: ......................................................................................... 12

(2) Режима байпаса:................................................................................................ 12

(3) Режим батареи: .................................................................................................. 12

1.2 РУЧНОЕ УПРАВЛЕНИЕ БАЙПАСОМ ................................................................... 12

1.3 РАБОЧИЙ ПРОЦЕСС ............................................................................................. 16

1.3.1 Нормальная процедура пусконаладочных работ .................................... 16

1.3.2 Холодный пуск .............................................................................................. 18

1.3.3 Останов ........................................................................................................... 18

1.3.4 Переключение в режим байпаса ................................................................. 18

1.3.5 Переключение с обычного режима на байпас при техобслуживании .. 18

1.3.6 Байпас техобслуживания → нормальный режим .................................... 19

1.4 МЕНЮ ...................................................................................................................... 19

1.5 ВЫХОДНЫЕ И ВХОДНЫЕ КОНТАКТЫ ................................................................ 22

ENGLISH LANGUAGE ............................................................................ 25

1 UPS BLOCK DIAGRAM ................................................................... 27

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

INGENIO COMPACT 10-20kVA Quick installation guide

2 OMS90052 РЕД. / REV. A

1.1 ONLINE OPERATIONS ........................................................................................... 34

(4) Normal Mode: ...................................................................................................... 34

(5) Bypass Mode: ..................................................................................................... 34

(6) Battery Mode: ...................................................................................................... 34

1.2 MANUAL BYPASS OPERATION ............................................................................ 34

1.3 OPERATION PROCESSES ..................................................................................... 38

1.3.1 Normal Mode Start-up .................................................................................... 38

1.3.2 Cold Start ........................................................................................................ 40

1.3.3 Shutdown ........................................................................................................ 40

1.3.4 Switch to bypass ............................................................................................ 40

1.3.5 Switch from normal mode to maintenance bypass ...................................... 40

1.3.6 Maintenance bypass → normal mode ........................................................... 41

1.4 MENU ....................................................................................................................... 41

1.5 OUTPUT & INPUT CONTACTS ............................................................................... 45

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

Installation and start-up of INGENIO COMPACT 10÷20 kVA

OMS90052 РЕД. / REV.A

РУССКИЙ ЯЗЫК

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

INGENIO COMPACT 10-20kVA Quick installation guide

4 OMS90052 РЕД. / REV. A

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

Installation and start-up of INGENIO COMPACT 10÷20 kVA

OMS90052 РЕД. / REV.A

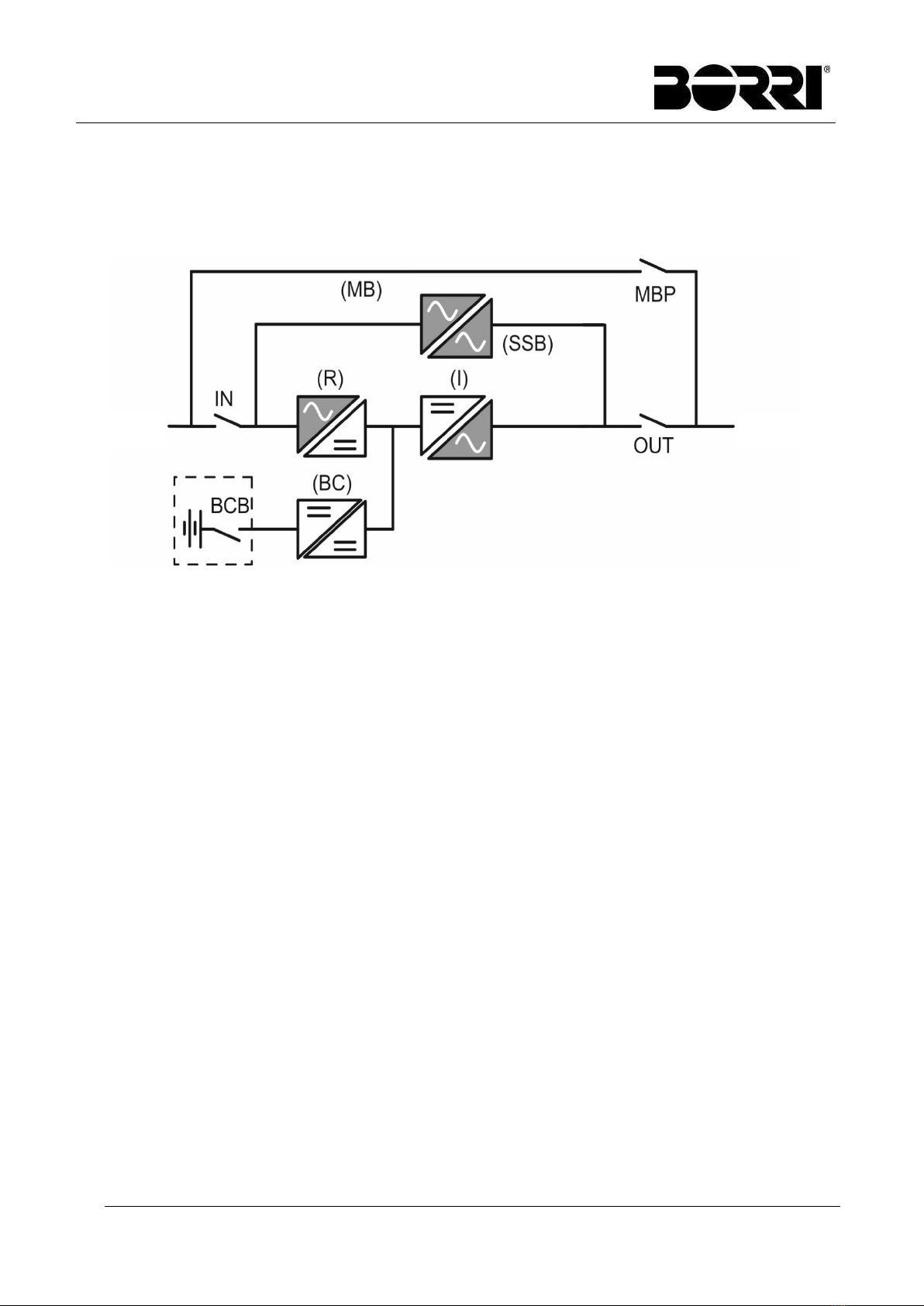

1 БЛОК-СХЕМА ИБП

Этот ИБП обеспечивает вход в сеть и вход байпаса для применения с двумя

входами. Блок-схема системы, как показано ниже.

Питающая

линия

Выход

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

INGENIO COMPACT 10-20kVA Quick installation guide

6 OMS90052 РЕД. / REV. A

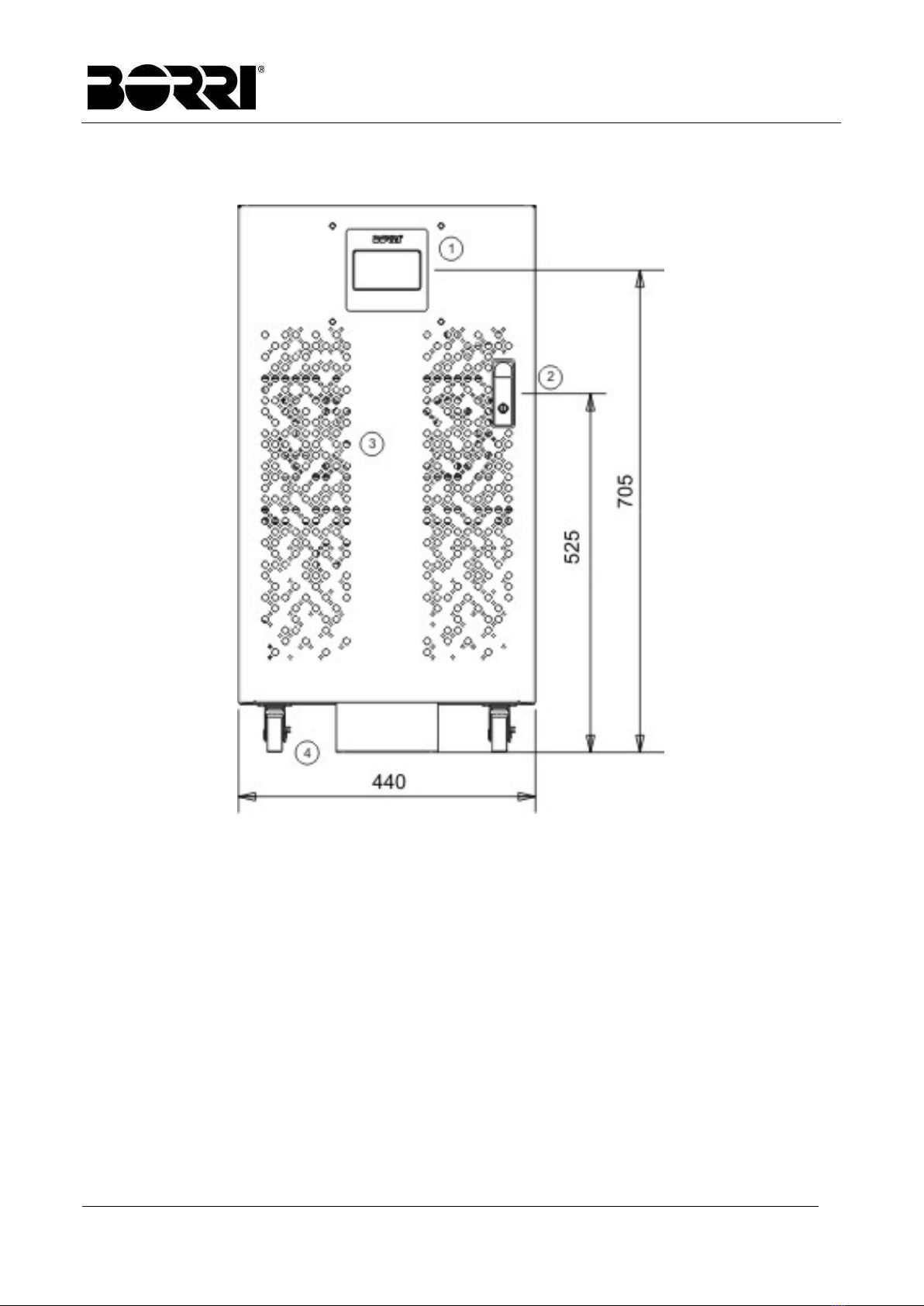

 10-20кВа Вид спереди

1. Панель управления с цветным сенсорным

ЖК-экраном 3. Вентиляционная

решетка

2. Рукоятка с замком 4. Колесики для

перемещения

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

Installation and start-up of INGENIO COMPACT 10÷20 kVA

OMS90052 РЕД. / REV.A

 10-20кВа Вид изнутри

1. Порты параллельного

подключения

2. HMI порт подключения

Коммутационный

переключатель предназначен

только для обслуживания

4. Порт USB предназначен

только для обслуживания

Настройки оконечного

резистора кнопки для

параллельного подключения

6. Состояние светодиодных

индикаторов

7. ЕРО

8. Защита обратного тока

9. Коммуникационная плата

Slot2

10. Коммуникационная плата

Slot1

11. Кнопка входа линии питания 13. Переключатель выхода

12. Кнопка входа байпаса 14. Плавкий предохранитель для

управления мощности

Парал. 2

Парал. 1

ПЕРЕКЛЮЧАТЕЛЬ

СТАНДАРТНЫЙ

СИГНАЛ

ТРЕВОГИ

Обратный ток

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

INGENIO COMPACT 10-20kVA Quick installation guide

8 OMS90052 РЕД. / REV. A

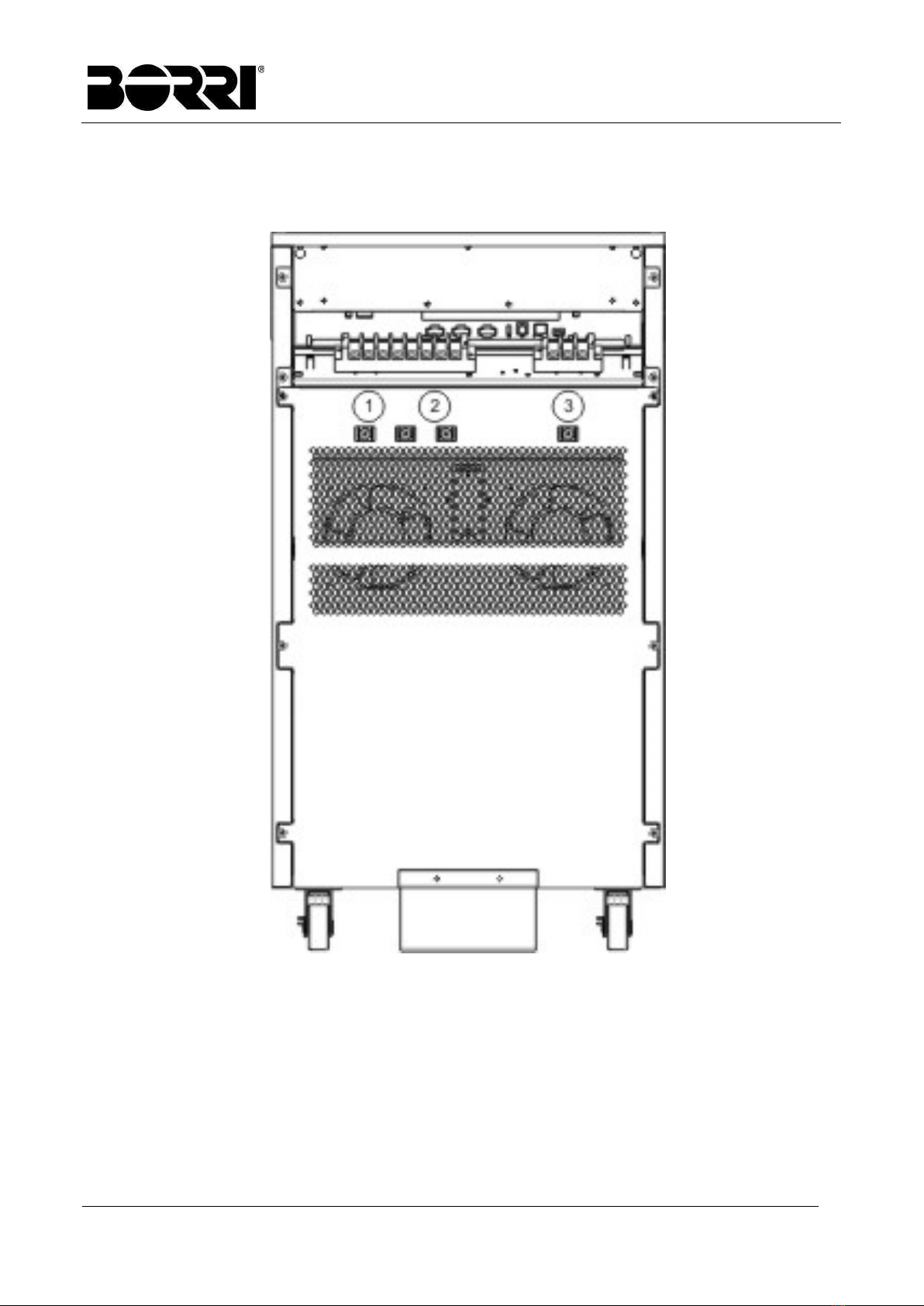

 10-20кВа Вид сзади

1. X10: Подключение клемм входа

линии питания (1N, 1L3, 1L2, 1L1)

X50: Терминалы

подключений выхода

(3N, 3L3, 3L2, 3L1)

X20: Терминала

подключений внешней

аккумуляторной батареи (B+,

N, B-)

INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу

Installation and start-up of INGENIO COMPACT 10÷20 kVA

OMS90052 РЕД. / REV.A

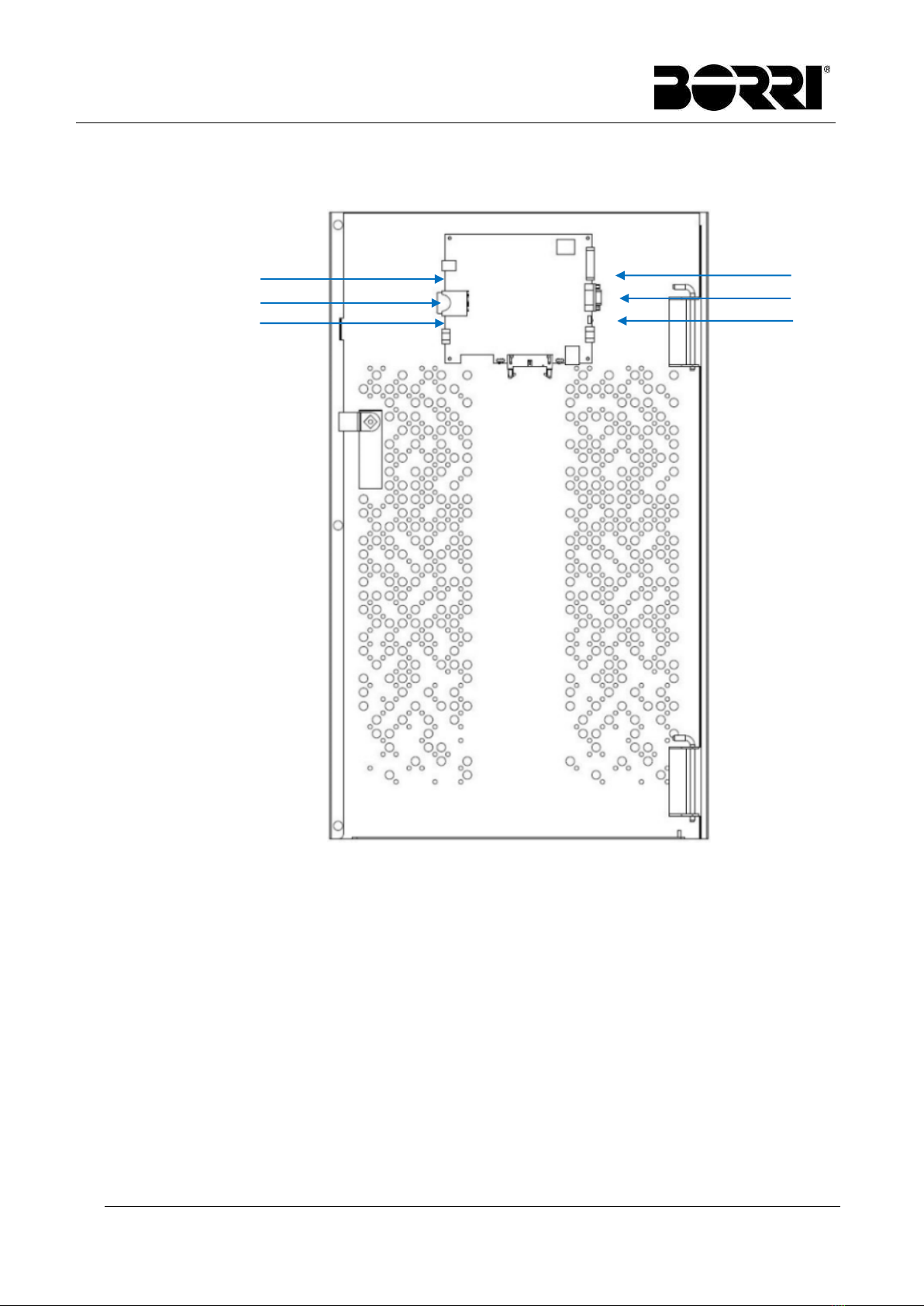

 Вид внутренней стороны передней двери



1. Порт USB для настройки

программного обеспечения 4. Выходные и входные контакты

2. Порт карты SD 5. Порт RS-232 для настройки

программного обеспечения

3. Внешний температурный разъем

аккумуляторной батареи. 6. Коммуникационный порт для

удаленной панели управления

3. 6.
