Bosch UniversalInspect WEU Manuale utente

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 3HR (2017.02) O / 170

WEU WEU

UniversalInspect

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

ja オリジナル取扱説明書

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ

OBJ_DOKU-57960-001.fm Page 1 Monday, February 6, 2017 8:22 AM

1 609 92A 3HR | (6.2.17) Bosch Power Tools

Deutsch ...................................................................... Seite 7

English......................................................................... Page 17

Français .......................................................................Page 29

Español.....................................................................Página 40

Português..................................................................Página 51

Italiano......................................................................Pagina 61

Nederlands................................................................Pagina 71

Dansk .......................................................................... Side 81

Svenska ....................................................................... Sida 90

Norsk........................................................................... Side 99

Suomi .......................................................................... Sivu 108

Ελληνικά.....................................................................Σελίδα 117

Türkçe ........................................................................Sayfa 127

日本語 ................................................................ページ 138

............................................................. 158

............................................................. 168

OBJ_BUCH-3040-001.book Page 2 Monday, February 6, 2017 8:23 AM

| 3

Bosch Power Tools 1 609 92A 3HR | (6.2.17)

b c d

UniversalInspect

OBJ_BUCH-3040-001.book Page 3 Monday, February 6, 2017 8:23 AM

1 609 92A 3HR | (6.2.17) Bosch Power Tools

UniversalInspect

OBJ_BUCH-3040-001.book Page 4 Monday, February 6, 2017 8:23 AM

| 5

Bosch Power Tools 1 609 92A 3HR | (6.2.17)

OBJ_BUCH-3040-001.book Page 5 Monday, February 6, 2017 8:23 AM

1 609 92A 3HR | (6.2.17) Bosch Power Tools

OBJ_BUCH-3040-001.book Page 6 Monday, February 6, 2017 8:23 AM

Deutsch | 7

Bosch Power Tools 1 609 92A 3HR | (6.2.17)

Deutsch

Sicherheitshinweise

Digitale Inspektionskamera

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis-

se bei der Einhaltung der Sicherheitshinweise und Anweisungen kön-

nen elektrischen Schlag, Brand und/oder schwere Verletzungen verur-

sachen.

Lassen Sie die Inspektionskamera von qualifiziertem Fachpersonal und nur

mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicher-

heit der Inspektionskamera erhalten bleibt.

Arbeiten Sie mit der Inspektionskamera nicht in explosionsgefährdeter Um-

gebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. In

der Inspektionskamera können Funken erzeugt werden, die den Staub oder die

Dämpfe entzünden.

Nehmen Sie die Batterien vor allen Arbeiten an der Inspektionskamera

(z.B. Montage, Wartung etc.) sowie bei deren Transport und Aufbewahrung

aus der Inspektionskamera.

Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blicken Sie

nicht selbst in den Lichtstrahl, auch nicht aus größerer Entfernung.

Überprüfen Sie vor dem Einsatz der Inspektionskamera den Arbeitsbereich.

Kein Teil der Inspektionskamera darf in Kontakt mit elektrischen Leitungen,

sich bewegenden Teilen oder chemischen Substanzen kommen. Unterbre-

chen Sie den Stromkreis von elektrischen Leitungen, die im Arbeitsbereich

verlaufen. Diese Maßnahmen vermindern das Risiko von Explosionen, elektri-

schem Schlag und Sachschäden.

Tragen Sie angemessene persönliche Schutzausrüstung wie Schutzbrille,

Schutzhandschuhe oder Atemschutzmaske, wenn sich gesundheitsgefähr-

dende Substanzen im Arbeitsbereich befinden. Abwasserkanäle oder ähnliche

Bereiche können feste, flüssige oder gasförmige Substanzen enthalten, die giftig,

infektiös, ätzend oder auf andere Art gesundheitsgefährdend sind.

OBJ_BUCH-3040-001.book Page 7 Monday, February 6, 2017 8:23 AM

8| Deutsch

1 609 92A 3HR | (6.2.17) Bosch Power Tools

AchtenSie besonders auf Sauberkeit, wenn Sie inBereichenmit gesundheits-

gefährdenden Substanzen arbeiten. Essen Sie während der Arbeit nicht. Ver-

meiden Sie den Kontakt mit den gesundheitsgefährdenden Substanzen und reini-

gen Sie nach der Arbeit Hände und andere Körperteile, die in Kontakt gekommen

sein könnten, mit heißer Seifenlauge. Dadurch wird die Gesundheitsgefährdung

verringert.

StehenSienichtimWasser, wenn Sie dieInspektionskamerabenutzen.Durch

Arbeiten im Wasser besteht das Risiko eines elektrischen Schlages.

Magnet

Bringen Sie den Magnet 25 nicht in die Nähe von Herzschrittma-

chern. Durch den Magnet wird ein Feld erzeugt, das die Funktion von

Herzschrittmachern beeinträchtigen kann.

Halten Sie den Magnet 25 fern von magnetischen Datenträgern und magne-

tisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu irrever-

siblen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die digitale Inspektionskamera ist geeignet zur Inspektion schwer zugänglicher oder

dunkler Bereiche. Sie ist nach Montage der mitgelieferten Hilfsmittel am Kamerakopf

auch zum Bewegen und Entfernen kleiner und leichter Gegenstände (z.B. kleiner

Schrauben) geeignet.

Die digitale Inspektionskamera darf nicht für medizinische Zwecke verwendet wer-

den. Sie ist ebenso nicht zum Beheben von Rohrverstopfungen oder dem Einziehen

von Kabeln bestimmt.

Das Licht im Kamerakopf ist dazu bestimmt, dendirekten Arbeitsbereich der digita-

len Inspektionskamera zu beleuchten und ist nichtgeeignet zur Raumbeleuchtung im

Haushalt.

OBJ_BUCH-3040-001.book Page 8 Monday, February 6, 2017 8:23 AM

Deutsch | 9

Bosch Power Tools 1 609 92A 3HR | (6.2.17)

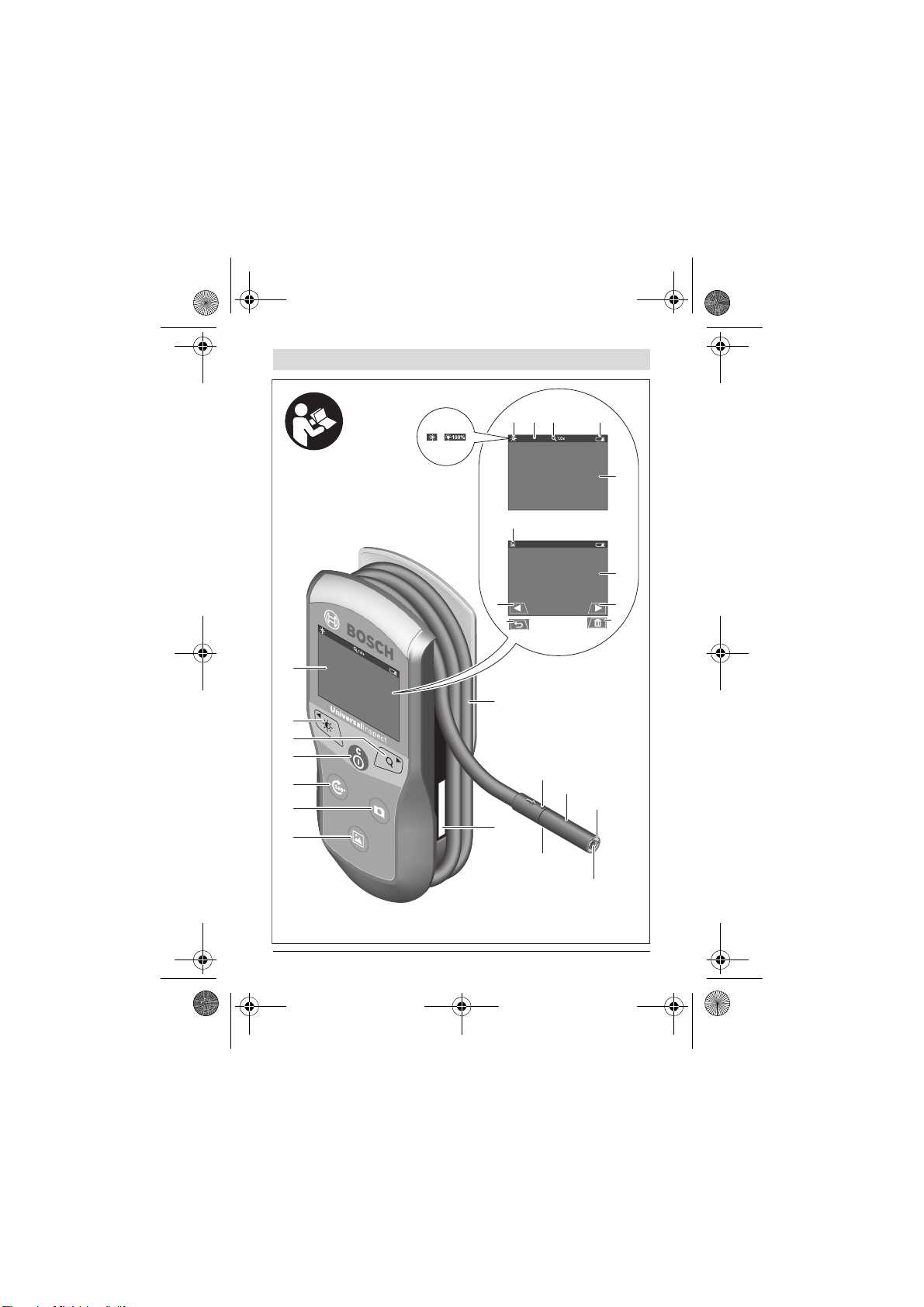

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung

der Inspektionskamera auf der Grafikseite.

1Taste Galeriemodus

2Taste Fotomodus/Auslöser

3Taste zur Drehung des Bildes um 180°

4Ein-Aus-Taste

Galeriemodus: Taste für den Start des Löschvorgangs (2. Ebene)

5Taste Vergrößerung (Zoom) (1. Ebene)

Taste zum Vorwärtsblättern oder zum Löschen eines Bildes (2. Ebene)

6Taste Helligkeit/Schwarz-Weiß-Kontrast (1. Ebene)

Taste zum Rückwärtsblättern oder zum Abbruch der Löschvorgangs (2. Ebene)

7Display

8Kamerakabel

9Loch zur Befestigung des Zubehörs (2x)

10 Kamerakopf

11 Leuchte im Kamerakopf (4x)

12 Kameralinse

13 Display im Fotomodus

14 Display im Galeriemodus

15 Seriennummer

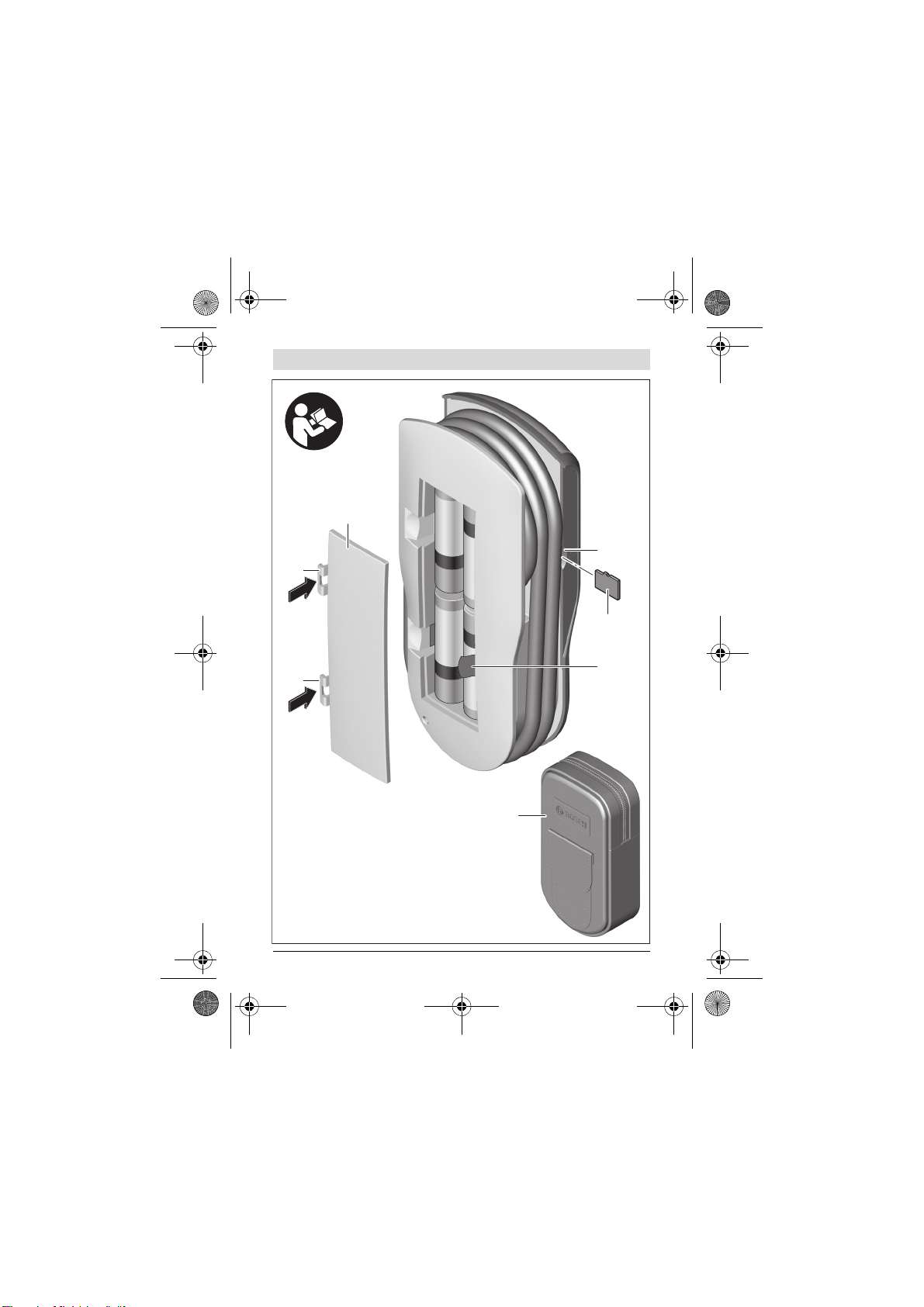

16 Arretierung des Batteriefachdeckels

17 Batteriefachdeckel

18 Slot für Micro-SD-Karte

19 Micro-SD-Karte (4 GB ... 32 GB)*

20 Band zur Entnahme der Batterien

21 Schutztasche

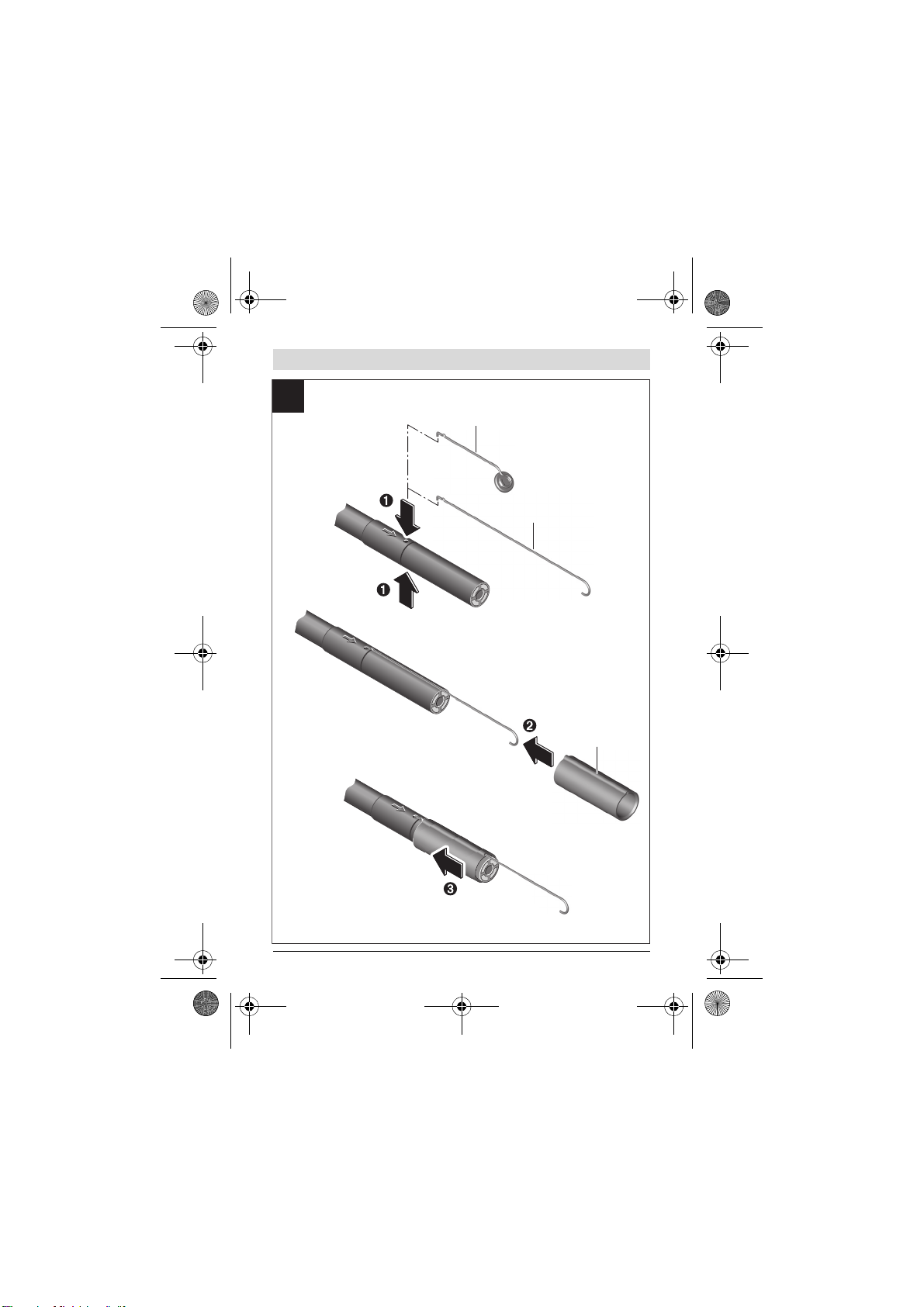

22 Spiegel

23 Haken

24 Hülse zur Zubehörbefestigung (2x)

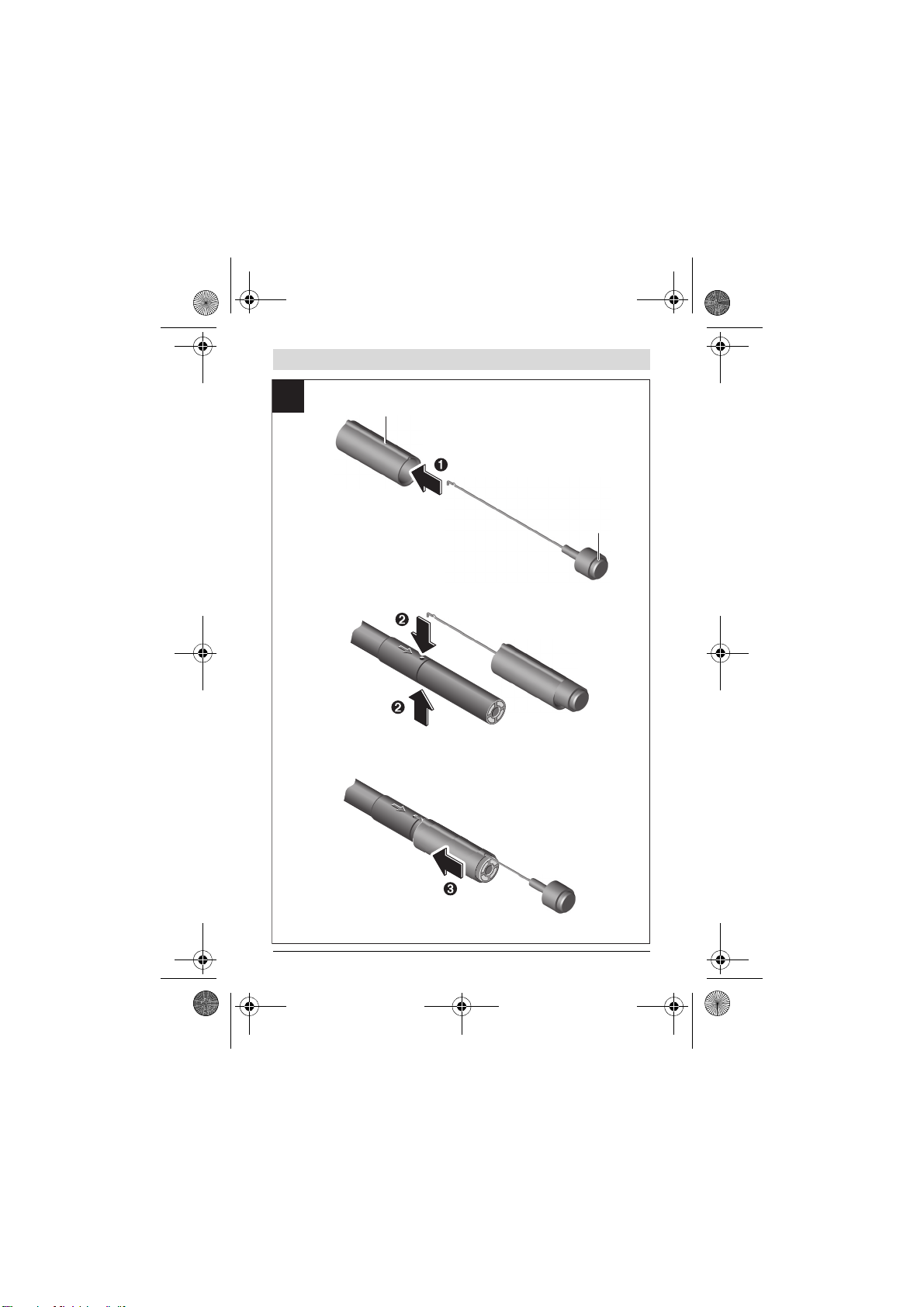

25 Magnet

OBJ_BUCH-3040-001.book Page 9 Monday, February 6, 2017 8:23 AM

10 | Deutsch

1 609 92A 3HR | (6.2.17) Bosch Power Tools

Anzeigenelemente (Auswahl)

aFotomodus: Helligkeit/Schwarz-Weiß-Kontrast

bStatusleiste

cEingestellte Vergrößerung

dLadezustand Batterien

eGaleriemodus

fSymbol für Rückwärtsblättern

gSymbol für Vorwärtsblättern

hSymbol für Abbruch des Löschvorgangs

iSymbol für Löschen eines Bildes

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Lieferumfang und nicht zum

Bosch Zubehörprogramm.

Technische Daten

Digitale Inspektionskamera UniversalInspect

Sachnummer 3 603 F87 0..

Nennspannung V= 6,0

Batterien (Alkali-Mangan) 4 x 1,5 V LR6 (AA)

Betriebstemperatur °C –10...+50

Lagertemperatur (ohne Batterien) °C –20...+70

Relative Luftfeuchte % 5–951)

kleinster Biegeradius Kamerakabel mm 30

Länge Kamerakabel mm 950

Durchmesser Kamerakopf mm 8

Auflösung Display 320 x 240

Betriebsdauer ca. h4

Gewicht entsprechend EPTA-Procedure 01:2014

(mit Batterien, ohne Schutztasche, ohne Zubehör) kg 0,39

Maße (Länge x Breite x Höhe) mm 161 x 70 x 41

Schutzart von Kamerakopf und Kamerakabel IP 67

Schutzart vom Gehäuse –

1) frei von Betauung

Zur eindeutigen Identifizierung Ihrer Inspektionskamera dient die Sachnummer 15 auf dem Typen-

schild.
