Utilisation
Instructions d’utilisation
uN’utilisez jamais le dispositif d’aspiration sans filtre.
En cas d’utilisation du dispositif d’aspiration sans filtre,
les particules de poussière les plus grosses risquent
d’être projetées en direction de l’utilisateur et l’outil élec-
troportatif risque d’être endommagé.
uAssurez-vous que le filtre est en parfait état (sans fis-
sures, petits trous, etc.). Remplacez aussitôt le filtre
s’il est endommagé.
uNe saisissez pas l’outil électroportatif au niveau du
dispositif d’aspiration pour le soulever ou le transpor-
ter.
uLorsque le dispositif d’aspiration est monté, tenez
toujours l’outil électroportatif au niveau de ses deux
poignées lors de son utilisation et jamais au niveau du
dispositif d’aspiration.
Remarque: Le guide (2) est taré par ressort. Il risque d’être
projeté vers l’avant lors de l’actionnement du bouton de ré-
glage de longueur de foret (3).
uLors de son utilisation, tenez fermement l’outil élec-
troportatif des deux mains et veillez à toujours garder
une position de travail stable. Pour une sécurité maxi-
male, maniez l’outil électroportatif avec les deux mains.
LED d'éclairage
Lorsque l’interrupteur Marche/Arrêt du perforateur est en-
foncé à moitié ou complètement, la LED(4) s’allume pour
éclairer la zone de travail dans les endroits sombres.

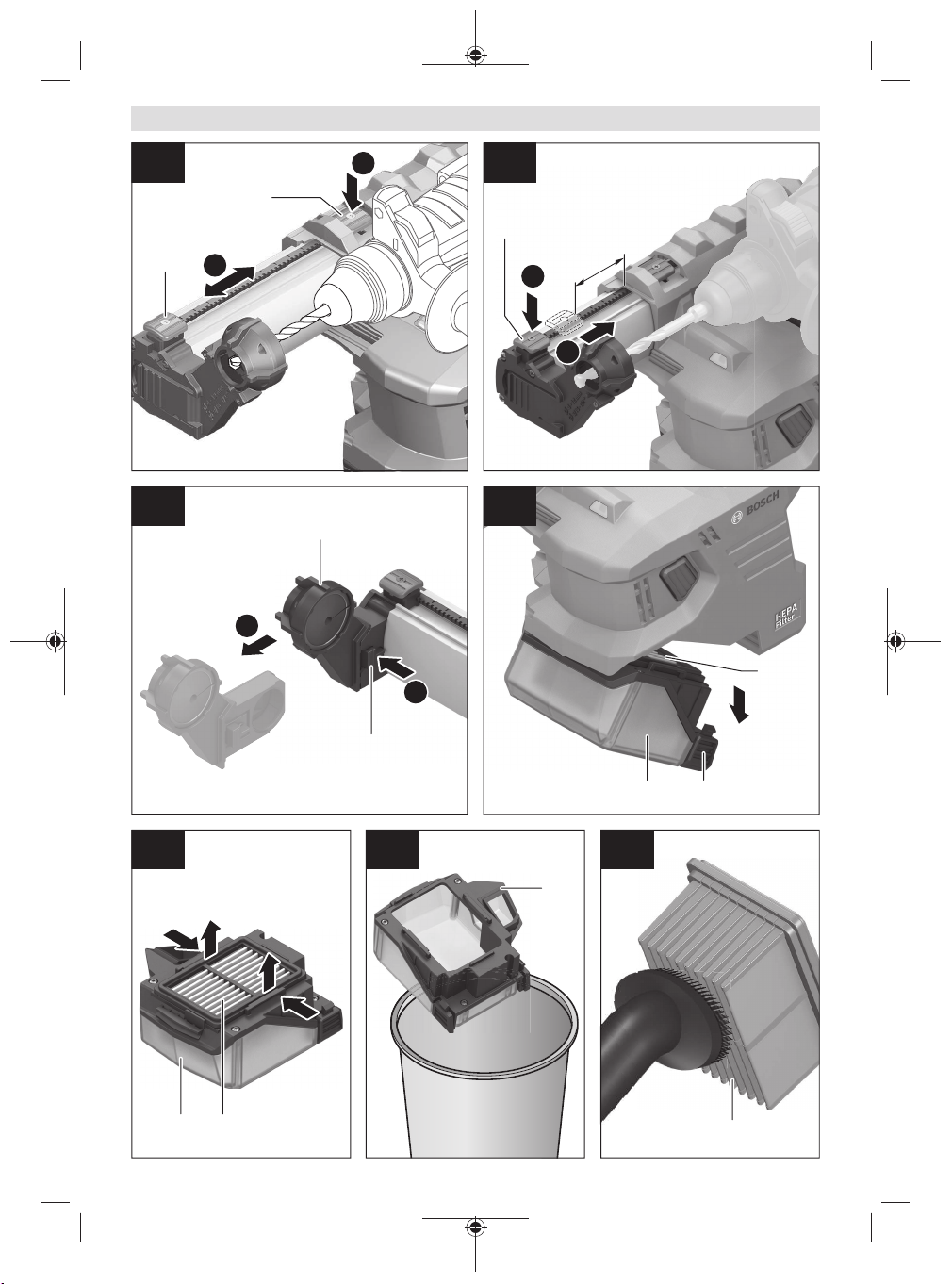

Mise en place/retrait d’un foret (voir figureB)
– Actionnez le bouton de réglage de longueur de foret(3) et
tirez le guide(2) jusqu’en butée vers l’extérieur.
– Relâchez le bouton(3).
– Glissez par l’arrière la tête du foret dans l’embout
d’aspiration(8) et insérez la queue du foret dans le man-
drin en procédant comme indiqué dans la notice d’utilisa-
tion de l’outil électroportatif.
– Avant de retirer le foret, actionnez à nouveau le
bouton(3) et tirez le guide(2) jusqu’en butée vers l’exté-
rieur.
Réglage de la longueur du guide (voir figure C)
Pour une bonne aspiration et un réglage cor-
rect de la butée de profondeur, le guide(2)
doit être positionné de façon à ce que la pointe
du foret arrive au ras de l’embout
d’aspiration(8).
– Insérez le foret souhaité dans le porte-outil du mandrin.
– Actionnez sans la relâcher le bouton (3) et ajustez le
guide (2) à la longueur du foret.
– Relâchez le bouton (3).
Remarque: Pour ranger le dispositif d’aspiration, actionnez
le bouton (3) et tirez le guide (2) jusqu’en butée vers l’exté-
rieur. Le ressort du guide se détend, ce qui prolonge sa du-
rée de vie.
Réglage de la profondeur de perçage (voir figure
D)
Le curseur de réglage de butée de profondeur (1) permet de
fixer la profondeur de perçageX souhaitée.
– Actionnez le bouton (1) et déplacez le curseur le long du
guide (2) jusqu’à ce que la distanceX représentée sur la
figure corresponde à la profondeur de perçage souhaitée.
– Relâchez le bouton (1).
Remplacement de l’embout d’aspiration (voir
figureE)
Vous devez remplacer l’embout d’aspiration(8) quand sa
surface venant en appui contre le mur présente des traces
d’usure bien visibles. Quand l’embout est usé, une partie de
la poussière risque de s’échapper à travers la brosse d’aspi-
ration.
– Actionnez le bouton de blocage(12) et dégagez l’embout
d’aspiration(8) du support de fixation.
– Insérez le nouvel embout d’aspiration dans le support de
fixation jusqu’à ce que le bouton de blocage s’enclenche
de manière audible.
Vidage du bac récupérateur de poussière
(voirfiguresF1−F4)
Remarque: Portez un masque à poussière lors de l’entretien
et du nettoyage du bac récupérateur.
Pour toujours disposer du pouvoir aspirant maximal, videz le
bac récupérateur(13) régulièrement et au terme de travaux
prolongés. La fenêtre transparente(7) permet de voir l’état
de remplissage du bac récupérateur.
– Positionnez l’outil électroportatif de façon à ce que le dis-
positif d’aspiration se trouve à l’horizontale et mettez-le
en marche pendant quelques secondes.
De la sorte, la poussière encore présente dans le conduit
d’aspiration est aspirée dans le bac récupérateur(13).
– Appuyez simultanément sur les boutons de verrouillage
gauche et droit (5) et dégagez le bac récupérateur (13)
du dispositif d’aspiration en le basculant.
– Sortez éventuellement le filtre HEPA(14) du bac récupé-
rateur et tapotez-le avec précaution ou brossez les la-
melles du filtre avec une brosse souple.
Remarque: Ne nettoyez pas le filtre HEPA à l’eau et ne le
soufflez pas à l’air comprimé.
– Secouez le bac récupérateur (13) au-dessus d’un conte-
neur à déchets approprié.
– Après le nettoyage, réinsérez le filtre HEPA (14) dans le
bac récupérateur (13). Faites basculer ensuite le bac ré-
cupérateur dans le dispositif d’aspiration jusqu’à ce que
les boutons de déverrouillage (5) s’enclenchent de ma-
nière audible.
