Bosch MR 11 S-C Manuale utente

Kraftfahrzeugsprechfunkgerät

Mobile Radiotelephone

Radiotéléphone pour véhicule

MR 11 S-C · MR 11 SD-R

mit / with / avec

ML 11 · HBT 11 · HA 11 · BTM-XB

Bedienungsanleitung · Operating Manual · Mode d’emploi

923991 19.10.1999 10:27 Uhr Seite 1

923991 19.10.1999 10:27 Uhr Seite 2

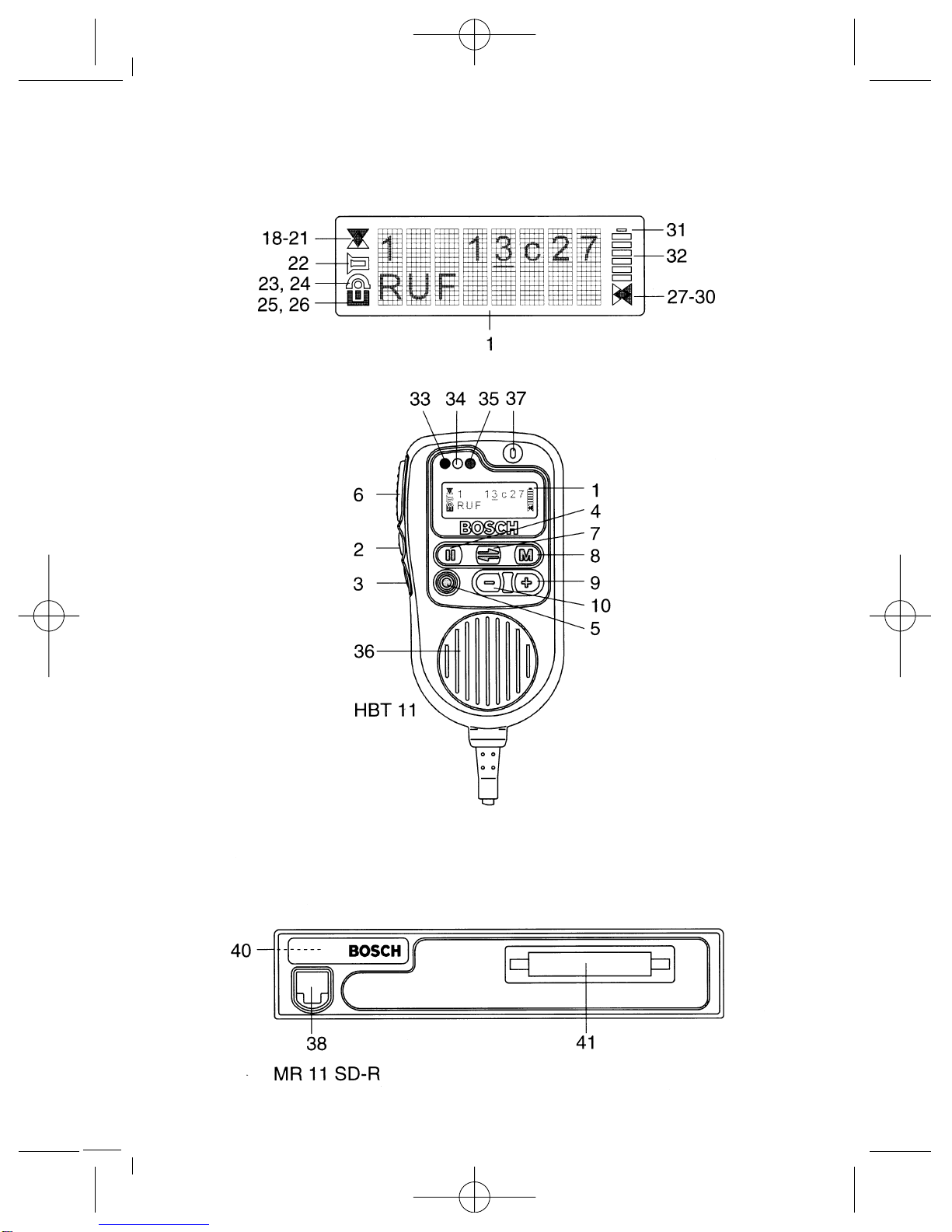

Kurzbedienungsanleitung / Operating instructions in brief /

Mode d’emploi sommaire

MR 11 SD-R mit / with / avec HBT 11

923991 19.10.1999 10:27 Uhr Seite 3

Bedienelemente

Pos. Benennung Tastensymbol, Standardfunktion

Displaysymbol

1 Display

2* Ruftaste 1 I Festruf

3* Lautsprechertaste o Lautsprecher ein/aus, mithören

4* Ruftaste 2 Displayruf

5* Ein/Aus-Taste Gerät ein/aus

Kurz: ein

Lang: aus

6* Sendetaste : : : Sprechtaste

7 Cursortaste Verschieben der Eingabestelle

im Display

Kurz: rechts

Lang: links

8 Menütaste Aufruf eines Menüs

Kurz: nächster Menüpunkt

Lang: Menü 1

9 Plus-Taste Eingabestelle aufwärts

10 Minus-Taste Eingabestelle abwärts

18 Sende-/

Empfangssymbol Nicht in Verwendung

19 Kanal belegt

20 Nicht in Verwendung

21 Senden

22 Lautsprechersymbol Lautsprecher ein

23 Rufumleitungs- Rufumleitung geschaltet

symbol

24 Mit 23 zusammen

25 Kennungssymbol Nummer des Rufenden

empfangen

26 Mit 25 zusammen

923991 19.10.1999 10:27 Uhr Seite 4

27 Anzeige-

Überlaufsymbol Rechts weitere Zeichen

28 Nicht in Verwendung

29 Links weitere Zeichen

30 Rechts und links weitere

Zeichen

31 Batteriesymbol Bei MR-Geräten ohne Funktion

32 Balkenanzeige Bei MR-Geräten ohne Funktion

33 Leuchtdiode rot Senden

34 Leuchtdiode gelb Funkkanal belegt

35 Leuchtdiode grün Lautsprecher ein

Dauer: durch Tastendruck

Blinkt: durch Anruf

36 Lautsprecher

37 Mikrofon

38 10-polige

FCC-Buchse Für Bedienteilanschluß

40 +, –, externe Hupe

oder Notrufanschluß

41 Datenbuchse

* Pos. 2–6 können auf Kundenwunsch mit anderen Funktionen belegt

werden. Bitte überzeugen Sie sich in dem Programmierausdruck, den Ihr

Funkhändler der Bedienungsanleitung beigelegt hat, von der aktuellen

Funktion dieser Tasten.

923991 19.10.1999 10:27 Uhr Seite 5

923991 19.10.1999 10:27 Uhr Seite 6

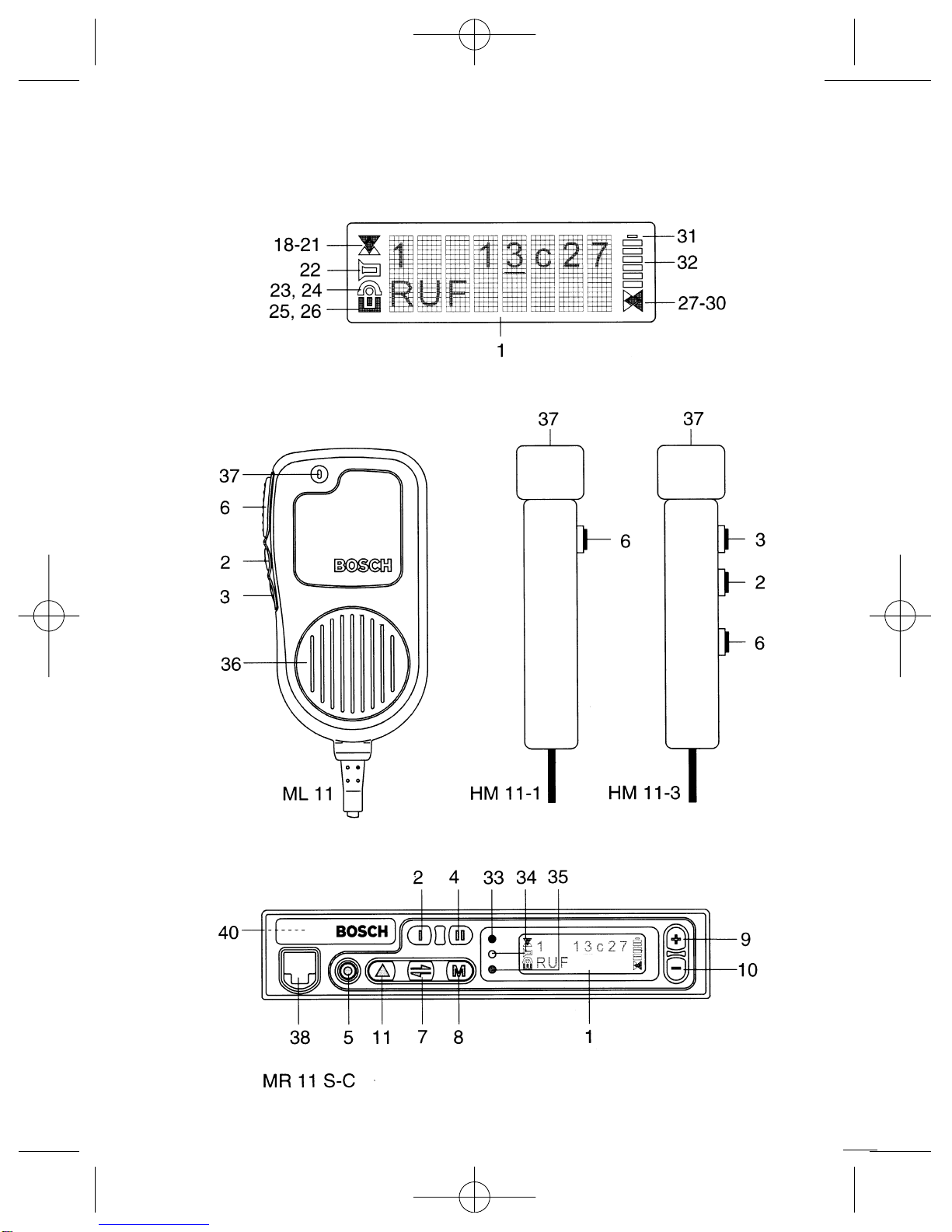

Kurzbedienungsanleitung / Operating instructions in brief /

Mode d’emploi sommaire

MR 11 S-C mit / with / avec ML 11 oder / or / ou HM 11-1/3

923991 19.10.1999 10:27 Uhr Seite 7

Bedienelemente

Pos. Benennung Tastensymbol, Standardfunktion

Displaysymbol

1 Display

2* Ruftaste 1 Festruf

3* Lautsprechertaste o Lautsprecher ein/aus, mithören

4* Ruftaste 2 Displayruf

5* Ein/Aus-Taste Gerät ein/aus

Kurz: ein

Lang: aus

6* Sendetaste : : : Sprechtaste

7 Cursortaste Verschieben der Eingabestelle

im Display

Kurz: rechts

Lang: links

8 Menütaste Aufruf eines Menüs

Kurz: nächster Menüpunkt

Lang: Menü 1

9 Plus-Taste Eingabestelle aufwärts

10 Minus-Taste Eingabestelle abwärts

11* Dreieckstaste (F1) Programmierbare Taste

18 Sende-/

Empfangssymbol Nicht in Verwendung

19 Kanal belegt

20 Nicht in Verwendung

21 Senden

22 Lautsprechersymbol Lautsprecher ein

23 Rufumleitungs- Rufumleitung geschaltet

symbol

24 Mit 23 zusammen

25 Kennungssymbol Nummer des Rufenden

empfangen

26 Mit 25 zusammen

923991 19.10.1999 10:27 Uhr Seite 8

27 Anzeige-

Überlaufsymbol Rechts weitere Zeichen

28 Nicht in Verwendung

29 Links weitere Zeichen

30 Rechts und links weitere

Zeichen

31 Batteriesymbol Bei MR-Geräten ohne Funktion

32 Balkenanzeige Bei MR-Geräten ohne Funktion

33 Leuchtdiode rot Senden

34 Leuchtdiode gelb Funkkanal belegt

35 Leuchtdiode grün Lautsprecher ein

Dauer: durch Tastendruck

Blinkt: durch Anruf

36 Lautsprecher

37 Mikrofon

38 10-polige

FCC-Buchse Für Bedienteilanschluß

40 +, –, externe Hupe

oder Notrufanschluß

* Pos. 2–6 und 11 können auf Kundenwunsch mit anderen Funktionen

belegt werden. Bitte überzeugen Sie sich in dem Programmierausdruck,

den Ihr Funkhändler der Bedienungsanleitung beigelegt hat, von der ak-

tuellen Funktion dieser Tasten.

923991 19.10.1999 10:27 Uhr Seite 9

923991 19.10.1999 10:27 Uhr Seite 10
