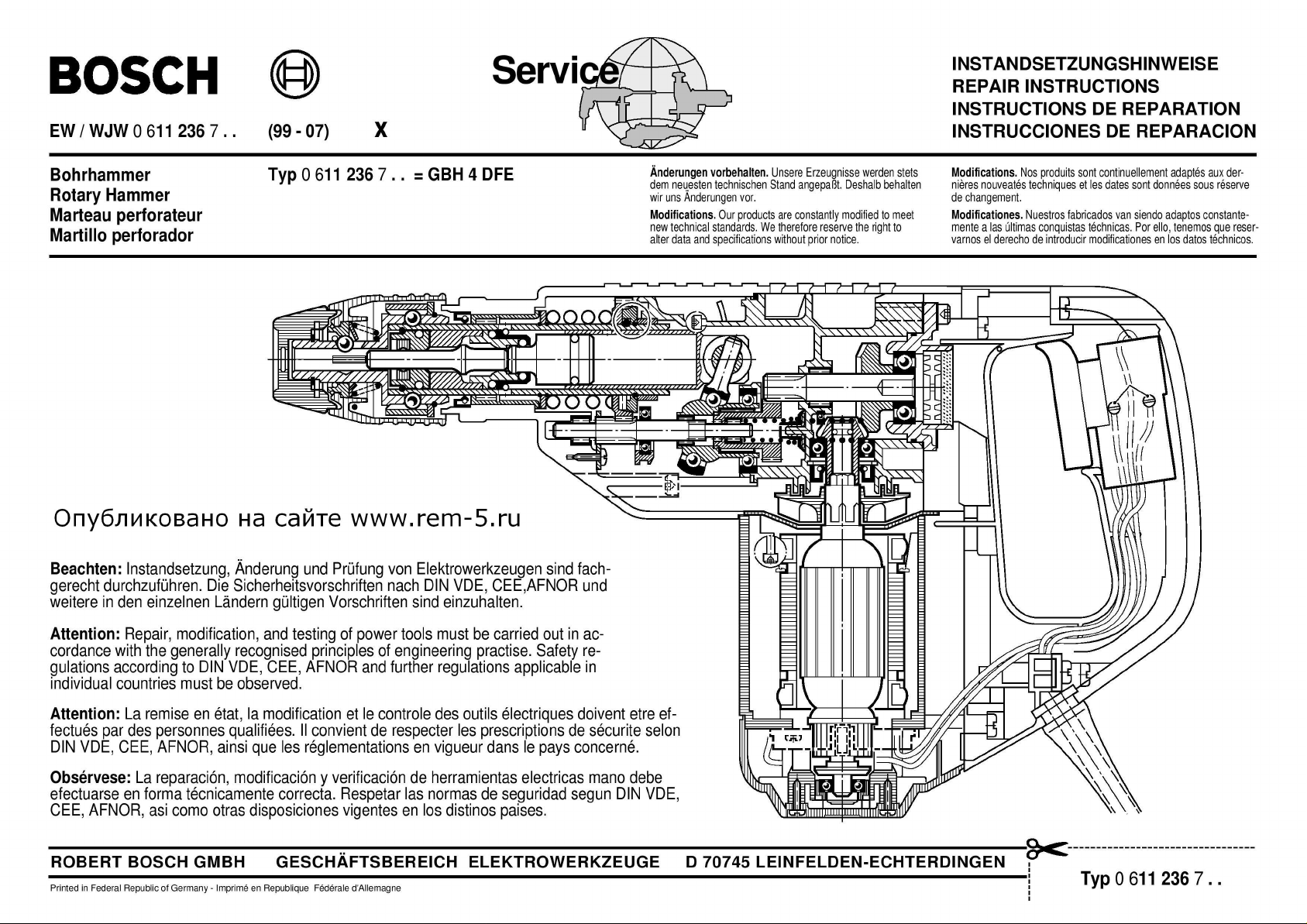

Bosch 0 611 236 7 Series Guida all'installazione
Démontage Desmontaje
Zerlegen Disassembly

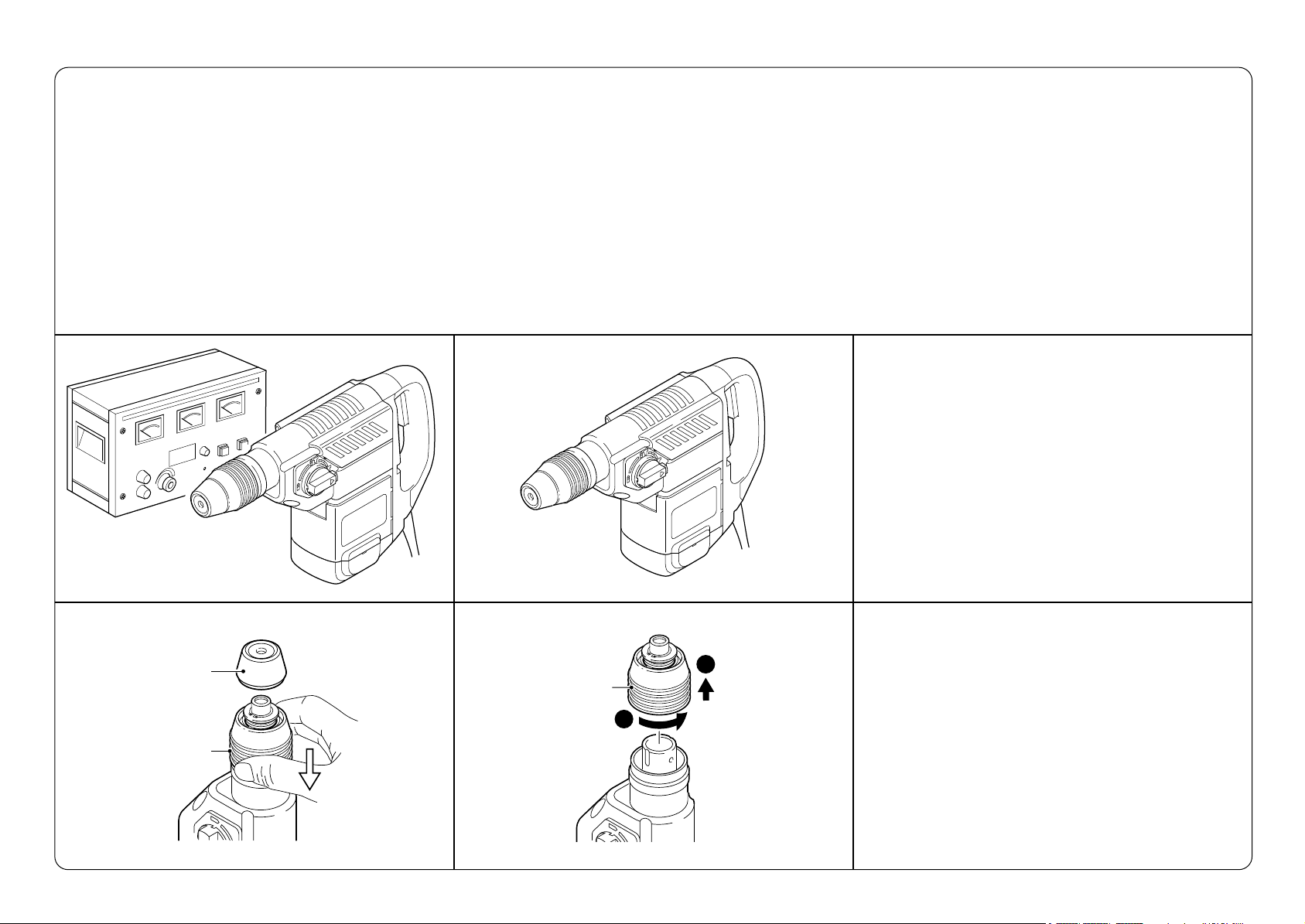

1. Effectuer un contrôle préliminaire.
Attention:
Respecter les instructions de sécu-
rité selon DIN, VDE,CEE, AFNOR
et les autres instructions valables
dans les pays respectifs.
1. Realizar control de recepción.
Atención:
Atenerse a las prescripciones de
seguridad según DIN, VDE,CEE,
AFNOR y a las prescripciones adi-
cionales específicas que pudieran
existir en los respectivos países.
1. Eingangsprüfung durchführen.
Beachten:
Die Sicherheitsvorschriften nach
DIN, VDE, CEE, AFNOR und wei-
tere in den einzelnen Ländern gül-
tigen Vorschriften sind einzuhalten.
Für die Demontage werden handels-
übliche Werkzeuge benötigt.
2. Zerlegen nach Explosions-, Schnittzeichnung
und diesem Instandsetzungshinweis.
1. Carry out power supply check.
Attention:
Safety regulations according to DIN,
VDE, CEE, AFNOR and further
regulations applicable in individual
countries must be observed.
Use normal trade tools by disassembly.
Pour le démontage, des outils en usa-
ge dans le commerce sont nécessaires. Para el desmontaje no se precisan
herramientas especiales.
2. Disassembly useing explosion, cut-away
drawings and these repair instructions!
2. Démonter l'appareil suivant la vue éclatée, le
plan en coupe et ces instructions de réparation.
2. Realizar el desmontaje conforme a los dibujos
en perspectiva y en sección, y a estas
instrucciones de reparación.
1
2
50/9
750
750

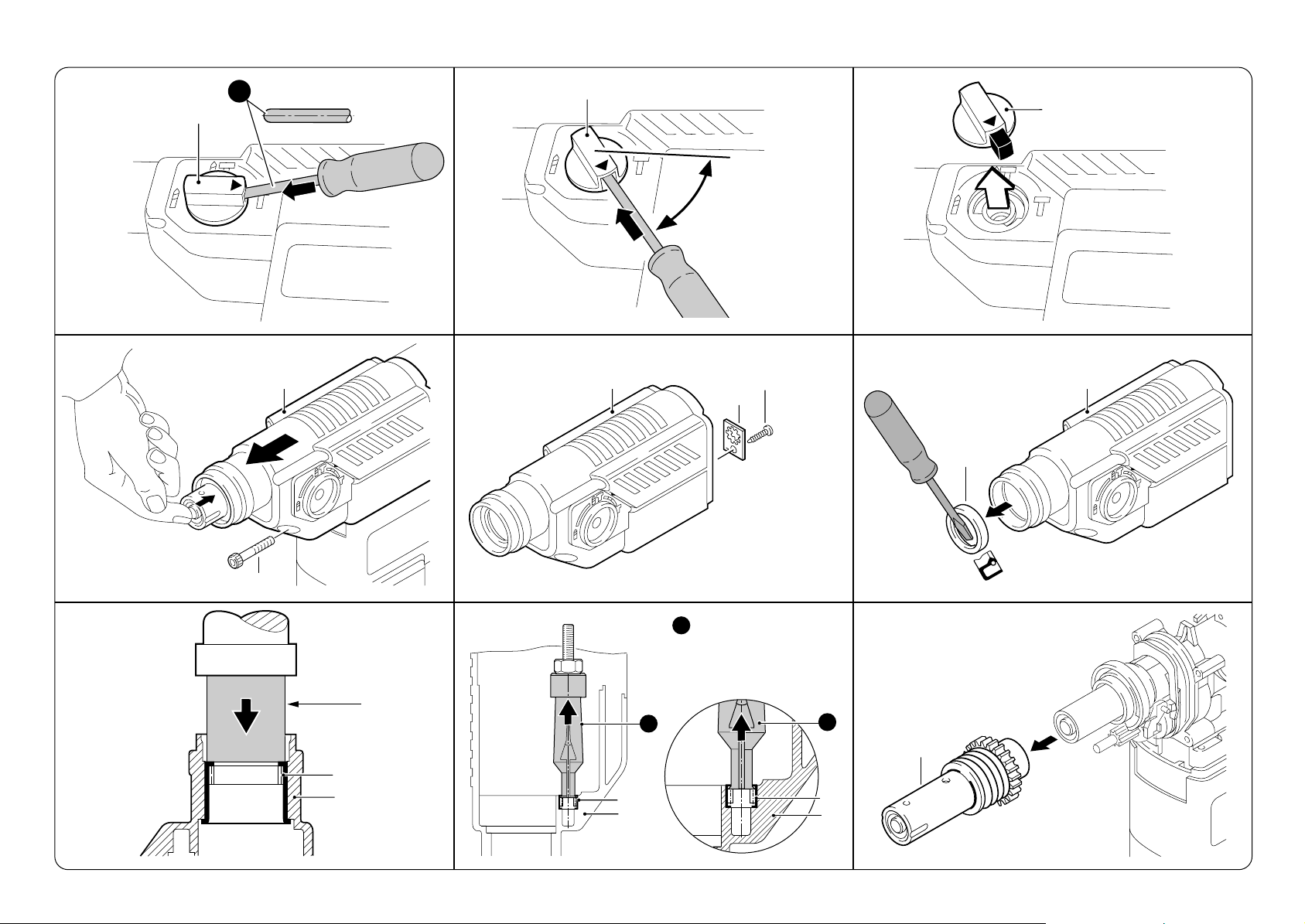

3. 4.
1. 2.
11 236 - D01
45°
ø6-8mm
X32
32 32
61
19
61
19
90
43 96
2,5-3,0Nm
1,5-1,9Nm
821
60
19
70
Ø36+0,5
19 19 19
Abziehvorrichtung
Extracting device
Disppositif extracteur
Dispositivo extractor
Y
Y
Y
11 236 - D02

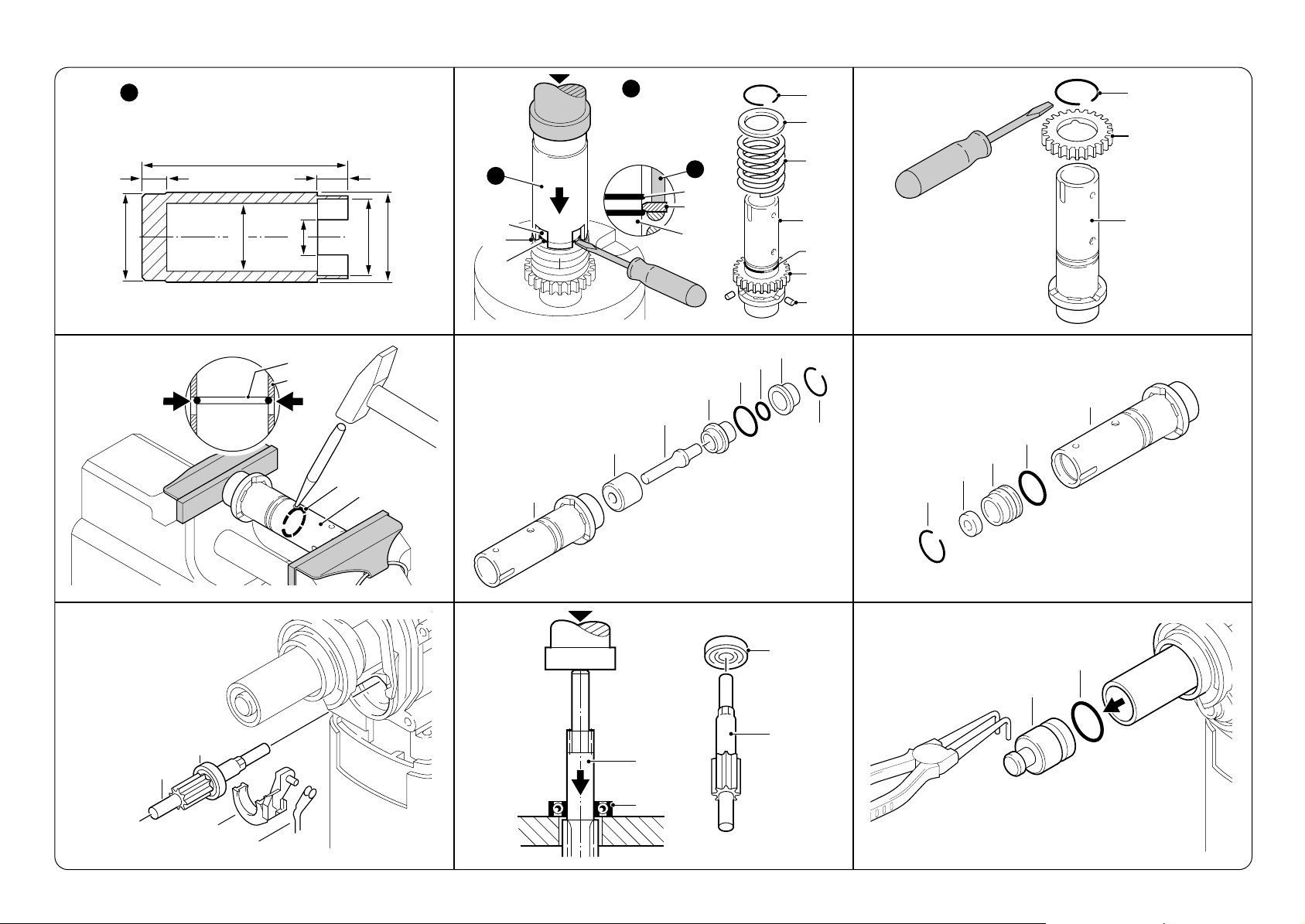

5. 5.1 5.2
6. 6.1 6.2
6.3 6.4 7.
44 45
67
24
86 821
38
821
85
80
821
22
88
38
85
821
85
85
821
22
86
37
74
75
36
28
57
821
821
21
75
58
71
86
27
73
67
24
11 236 - D03

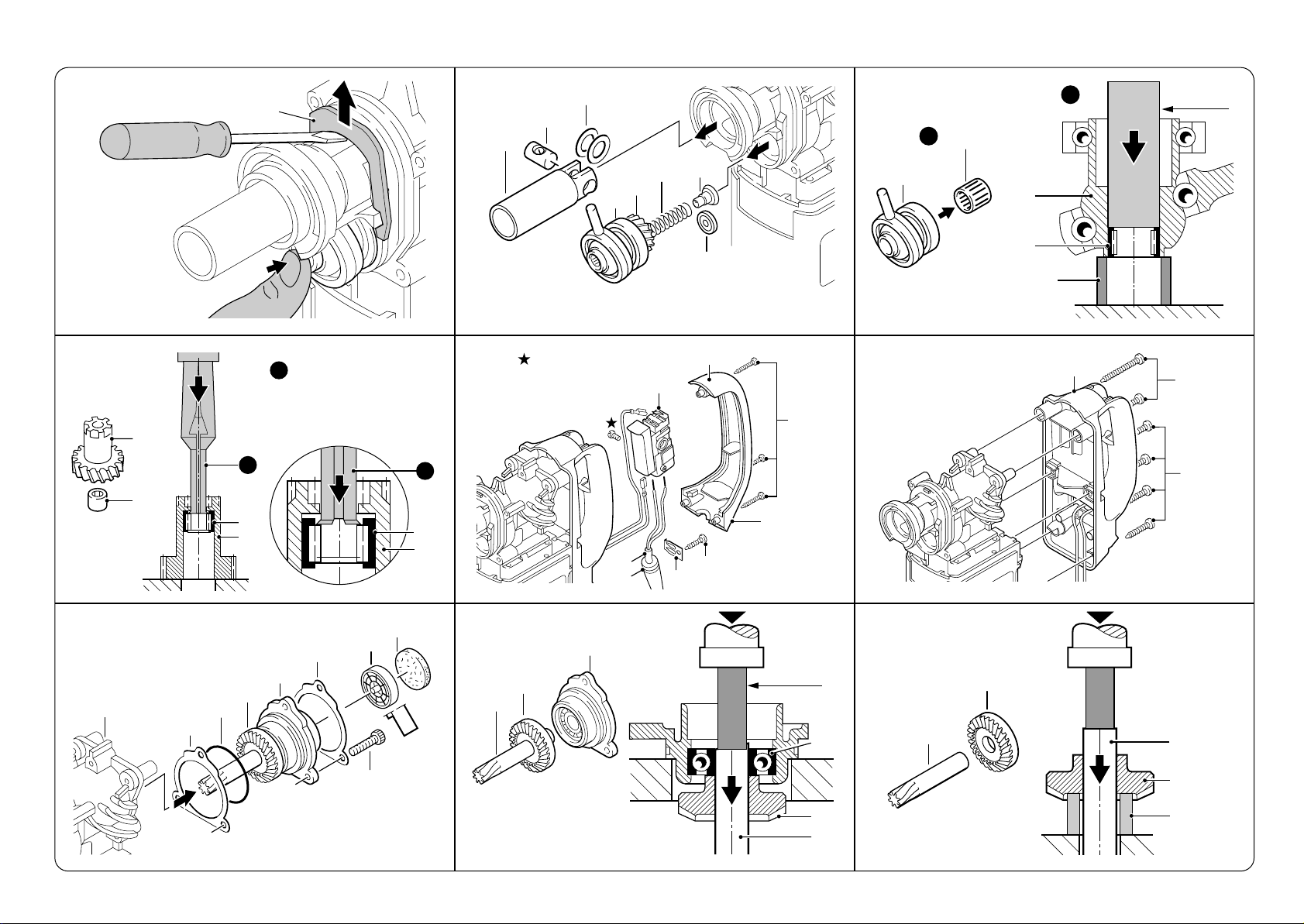

7.1 7.2 7.3
7.4 7.5 7.6
8. 8.1 9.
Hilfswerkzeug
Auxiliary tool
Outil auxiliaire
Utile
C
Hilfswerkzeuge zum Selbstanfertigen
Auxiliary tools (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
Maße in mm / Dimensions in mm
Cotes en mm / Medidas en mm
104
ø40,8
ø34,9
ø39,4
14
21
ø31,4
16
C
C
C
38
85
67
24
86
821
92
1,5-2,0Nm
52
Hülse
Sleeve
Douille
Manguito
Hülse
Sleeve
Douille
Manguito
63
23
26
823
830
65
865
81
29 41
64
30
2
1
48 Ø12+0,5
25
55
25
54
55
54
55
54
79
33
78
25
34
93
2,5- 3,0Nm
0,7-1,0Nm
1,0-1,5Nm
54
820
20 78/1
78/2
78/3
Ø11+0,5
92
1,6- 2,0Nm
0,5- 0,7Nm
76
5
95
Alte Ausführung
Old execution
Ancien exécution
Vieja ejecución
30
62
63
23
63
23
Abziehvorrichtung
Extracting device
Disppositif extracteur
Dispositivo extractor
Y
Y
Y
55
54
mit Loctite 222 gesichert
secured with Loctite 222
92
7
6
100
98
4
5
4x short
4xkurz
97 91/1
91
2xlong
2xlang
98
11 236 - D04

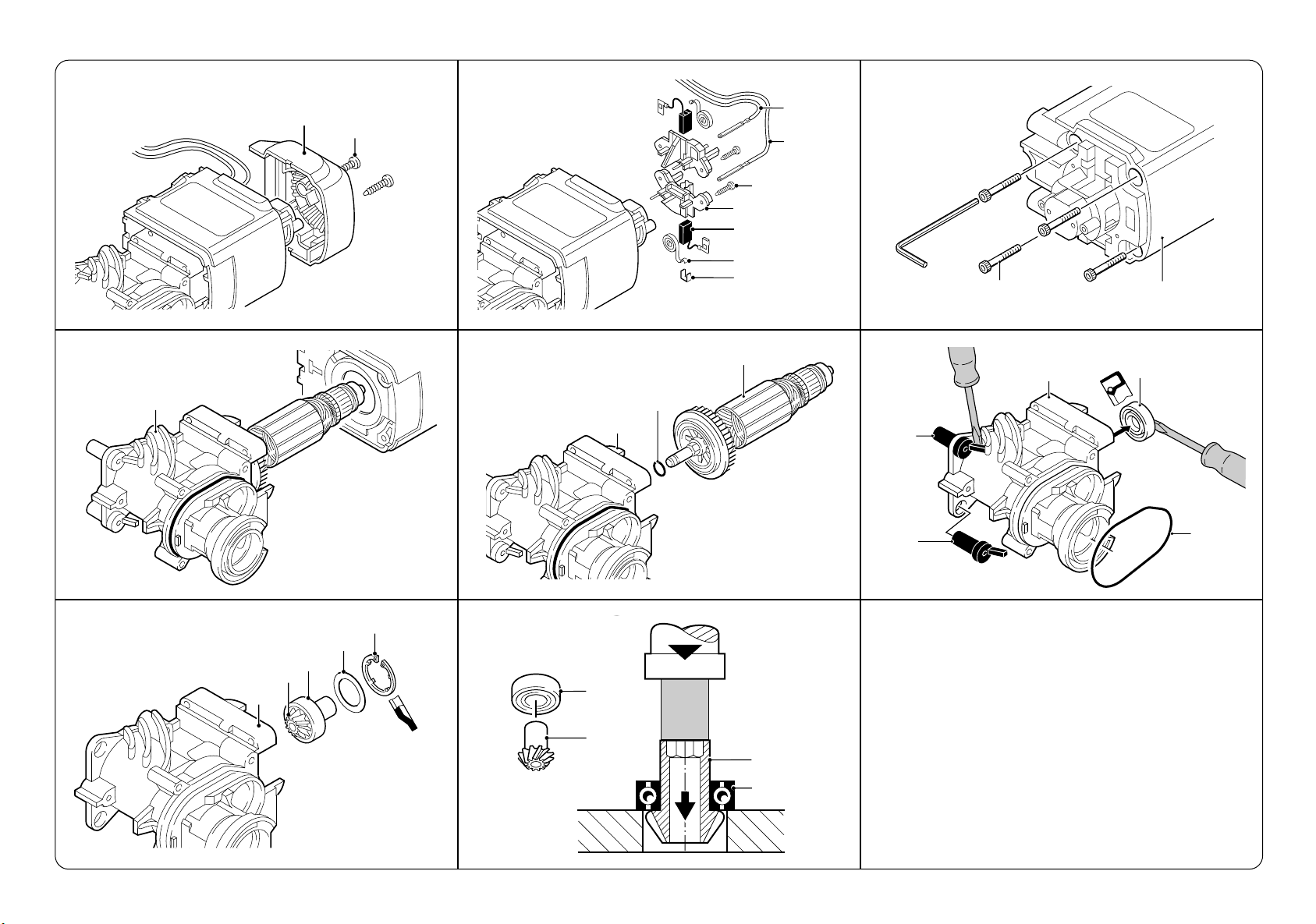

9.1 9.2 9.3
9.4 10. 10.1
11. 11.1 11.2
secure with Loctite 222
mit Loctite 222 sichern
1,5-2,0Nm
92 126
125
99
816
816/04
816/05
816/08
52
89
52
99
secure with Loctite 222
mit Loctite 222 sichern
816/04
816/05
816
816/08
Pos. 816/08 nur/only
Typ 0 611 222 7 . .
Typ 0 611 242 7 . .
89 1
2,5-3,0Nm
72
3
14
53
84 68
87
87 77
69
820
20
820
20
820
20
820
20
14
53
14
53
11 236 - D05

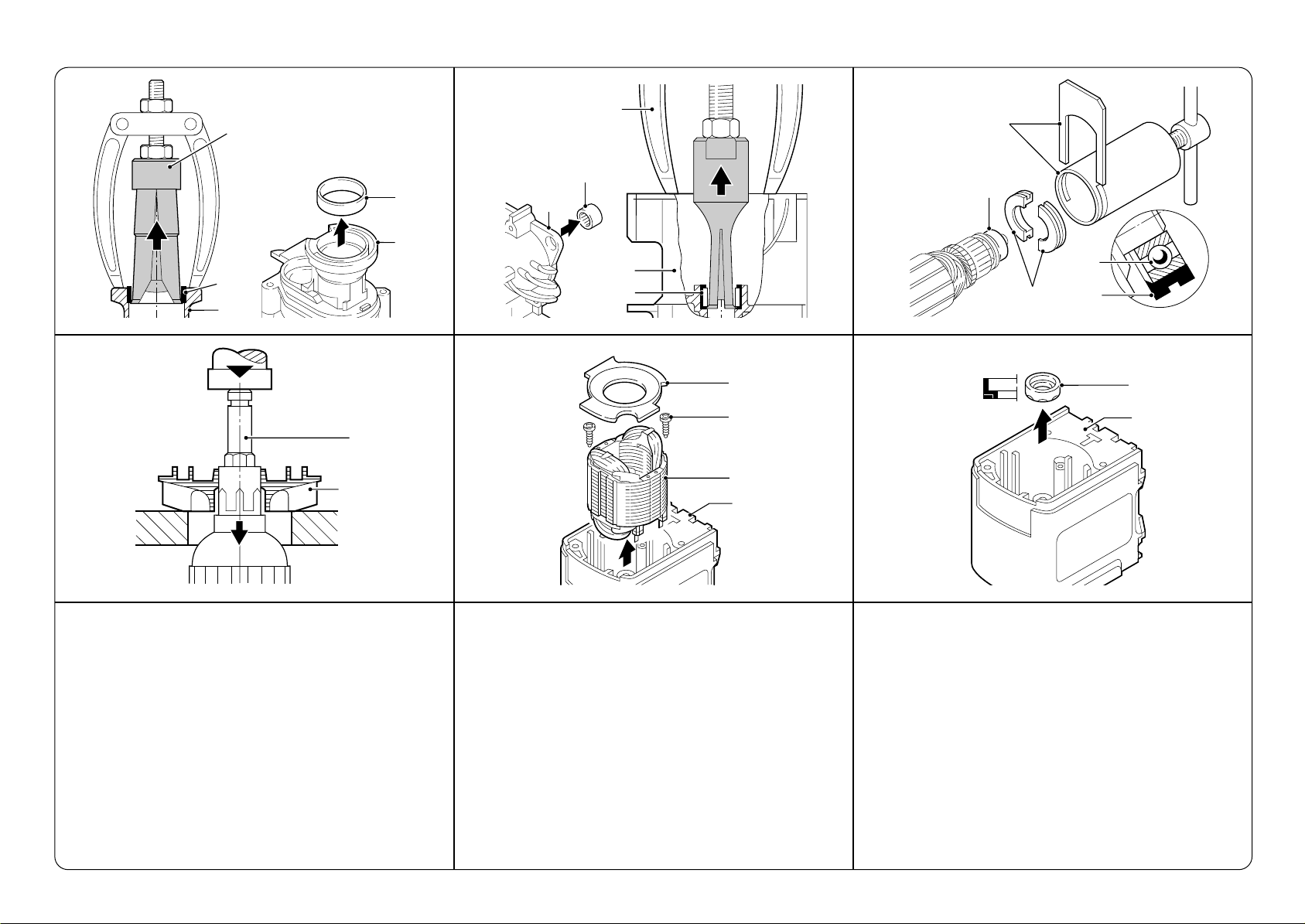

12. 12.1 13.
14. 14.1 14.2
14.3 14.4
820
20
59
Abziehvorrichtung
Extracting device
Disppositif extracteur
Dispositivo extractor
Abziehvorrichtung
Extracting device
Disppositif extracteur
Dispositivo extractor
59 KDEW 8004/10
(2 600 211 805)
KDEW 8004
(2 608 110 803)
13
13
35
1
3/50
3
42
42
1
2
941,0-1,4Nm
18
820
20
820
20
820
20
11 236 - D06
14.5 14.6 15.
15.1 16. 17.
Montage nach Explosionszeichnung
und diesem Instandsetzungshinweis.
Alle Teile sind gereinigt, abgenutzte
und beschädigte Teile werden ersetzt.
Nur Original-Ersatzteile verwenden.
Zähne aller Zahnräder mit
Fett 1 615 430 002 bestreichen.
Bitte Schmierhinweise beachten!
Realizar el montaje conforme a los di-
bujos en perspectiva y a estas instruc-
ciones de reparacion.
Todas las piezas deben estar limpias.
Las piezas desgastadas o
danadas de-
ben reemplazarse por piezas nuevas.
Utilizar solamente piezas de repuesto
originales.
Dientes engrasar 1 615 430 002.
Observar las instrucciones de lubricacion!
Le montage s'effeclue selon la vue
éclatée et les instructions de répara-
tion suivantes.
Toutes les pièces sont nettoyées, les
pièces usées ou endommagées doi-
vent être remplacées per des nouvelles.
Pour le replacement de piéces,
n'utiliser que des pièces d'origine.
Les dentes graisser 1 615 430 002.
Respecter les instructions de graissage!
Assembly useing explosion drawings
and these repair instructions!
Clean all parts, replace worn-out
and damaged parts.
Use only original spare parts!
Grease all gear teeth 1 615 430 002.
Please note lubrication instructions!

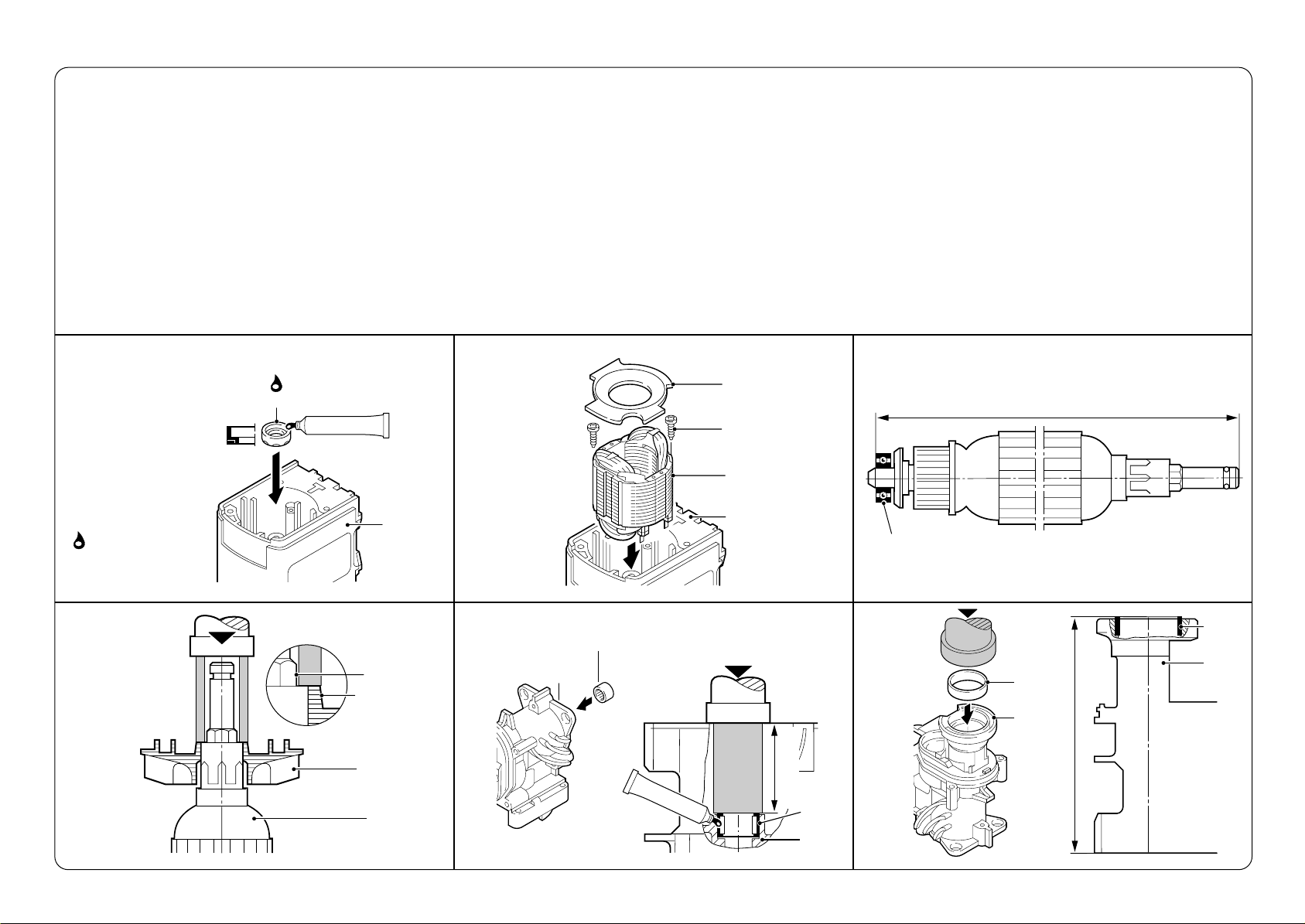

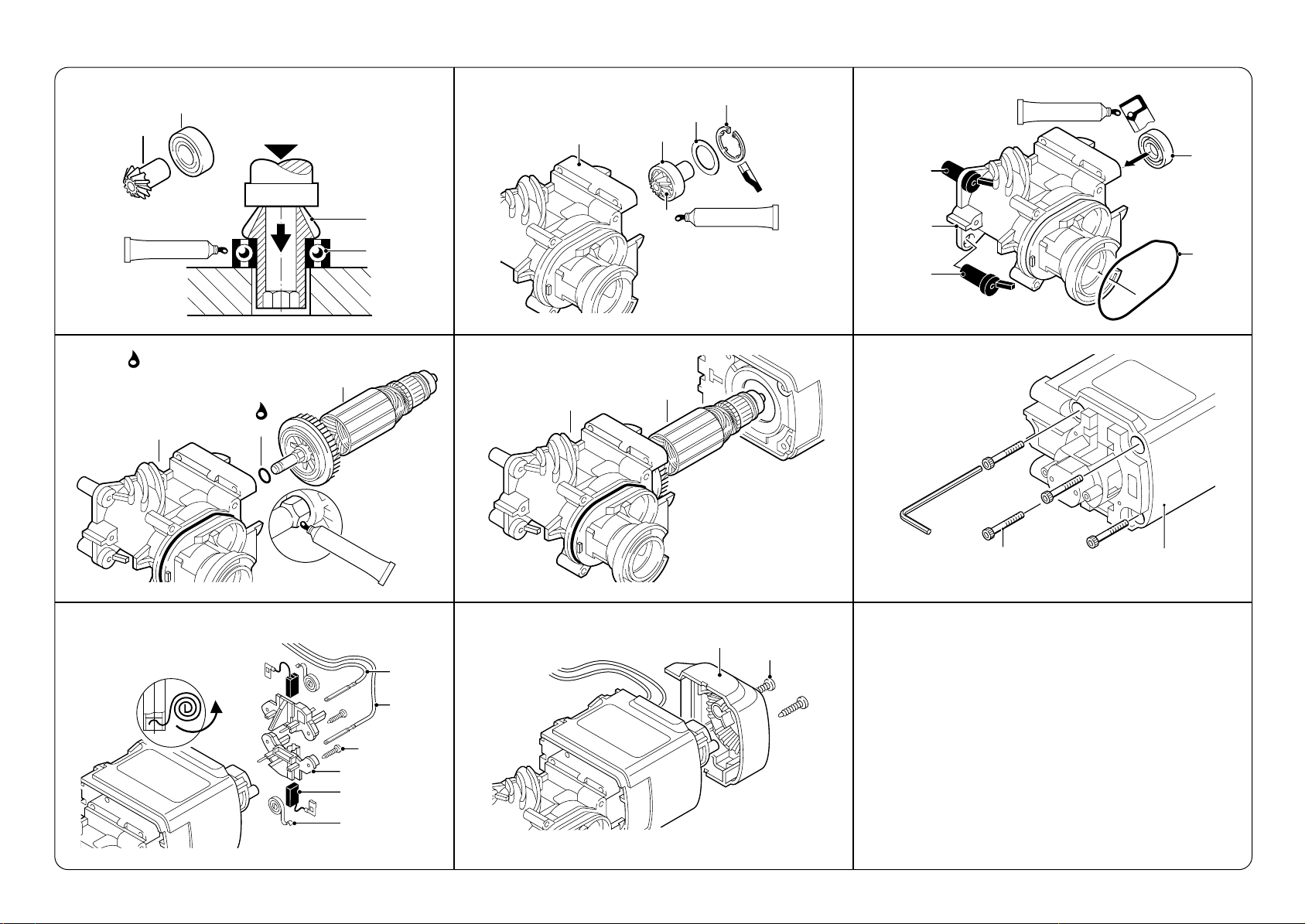

Montage MontajeZusammenbau Assembly
59
35
Einbaulage beachten
Check installation position
Attention au positionnement
Téngase en cuenta
la posición de montaje
158,4-158,6
13
39,4-39,6
3
3/50
3
3/50
121,1-121,3
42
42
1
3 605 430 001
59
1 615 430 002
2/3 füllen/fill
remplir/llenar
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
Fettdepot füllen
fill cavity
remplir cavite
llenar el vacio
22.1
22.
21.
23. 23.223.1
11 236 - M07
820
20
1
2
94
1,0- 1,4Nm
18
820
20
820
20
820
20
89 1
2,5-3,0Nm
14
53
84 68
Zähne fetten
grease teeth
dents graissees
engrasar los dientes
20
20 3
20 72
3
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
14
53
53 14
77
87
20
87
69
2/3 füllen/fill
remplir/llenar
2/3 füllen/fill
remplir/llenar
3 605 430 001
1 615 430 002
1 615 430 002
1 615 430 002
11 236 - M08
23.2 23.3 23.4
23.5 23.6 23.7
24. 24.1
1,5-2,0Nm
92
126
125
99
816
816/04
816/05
816/08
52
180
°
Spring tension
Feder vorspannen
Ressort pré-contraint
Tensión previa del muelle
54
25
55
25
54
55
55
54
max. 9,0mm
55
54
25
93
54
55
Schraube M6 / Bolt M6 / Vis M6 / Tornillo M6
Draht / Wire / Fil de fer / Hilo metálico
Messingdübel M6 / Brass dowel M6
Goujon de lation / Taco de latón M6
1
2
3
fettfrei montieren
assemble grease free
monter sans qu'il y
ait de graisse
montar sin engrasar
Meßwerkzeug zum Selbstanfertigen
Measuring tool (for your own manufacture)
Outil de mesure (fabrication locale)
Utile de medición (fabricación particular)
Medir el juego entre dientes sin haber aplicado grasa!
El juego entre pos. 53 y pos. 55 = 0,2 - 0,3mm.
El reglaje se realiza con pos. 78/1, 78/2, 78/3.
Zahnspiel fettfrei messen!
Spiel zwischen Pos. 53 und Pos. 54 = 0,2 - 0,3mm.
Ausgleich mit Pos. 78/1, 78/2, 78/3.
Measure gear play grease free!
Play between pos. 53 and pos. 54 = 0,2 - 0,3mm.
Compensate with pos. 78/1, 78/2, 78/3.
Mesurer le jue des dents sans qu'il y ait de graisse!
Le jeu entre pos. 53 et pos. 54 = 0,2 - 0,3mm.
Compensation avec pos. 78/1, 78/2, 78/3.
3
2
1
78/1 = 0,1mm
78/2 = 0,2mm
78/3 = 0,3mm

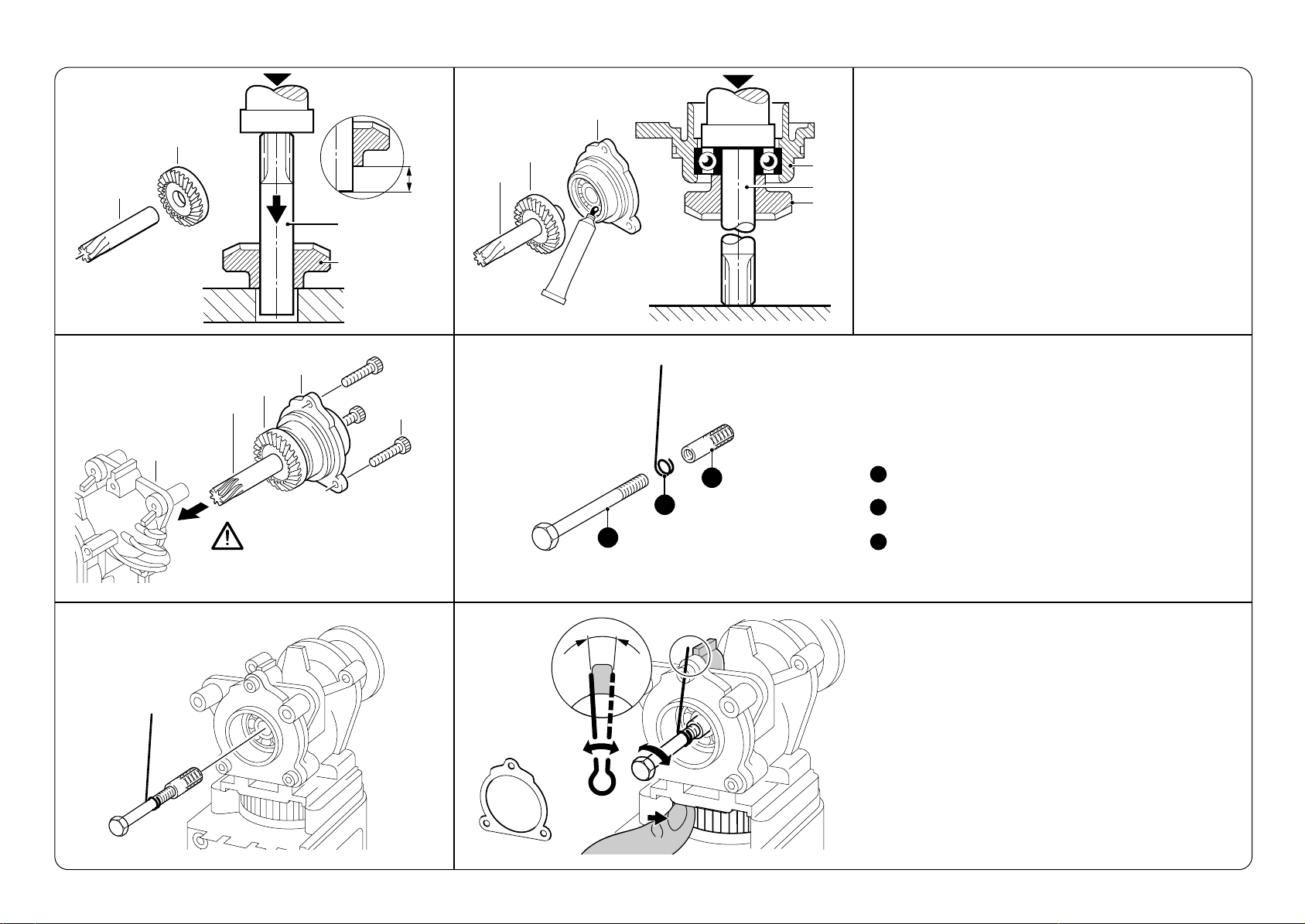

25. 25.1
25.2 25.3
25.4 25.5
1 615 430 002
820
20
11 236 - M09
