Boss Audio Systems 822UA Manuale utente

Receptor CD Compatible con MP3 y Doble DIN

integrado Con Puertos USB y de tarjetas SD

y entrada

AUX en el panel frontal



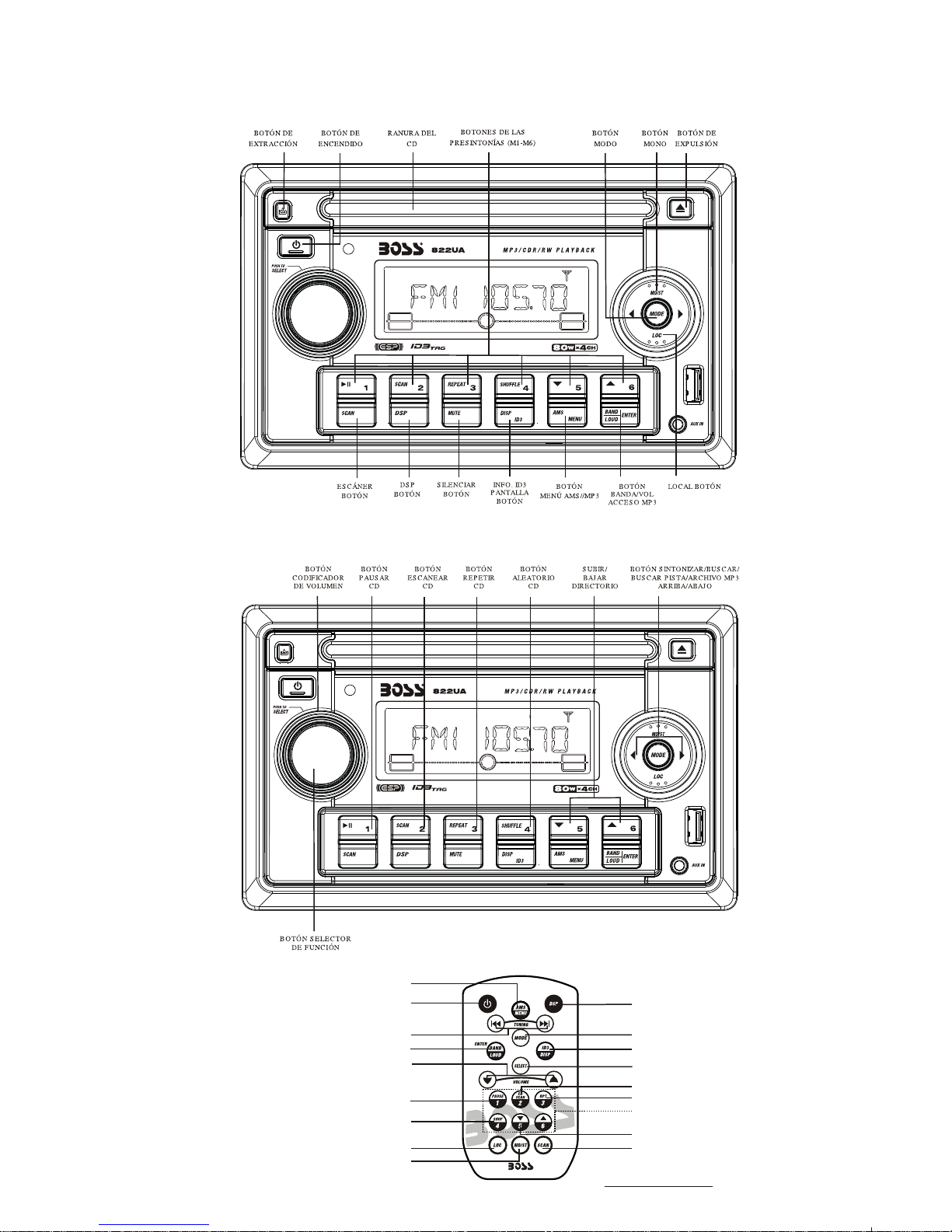

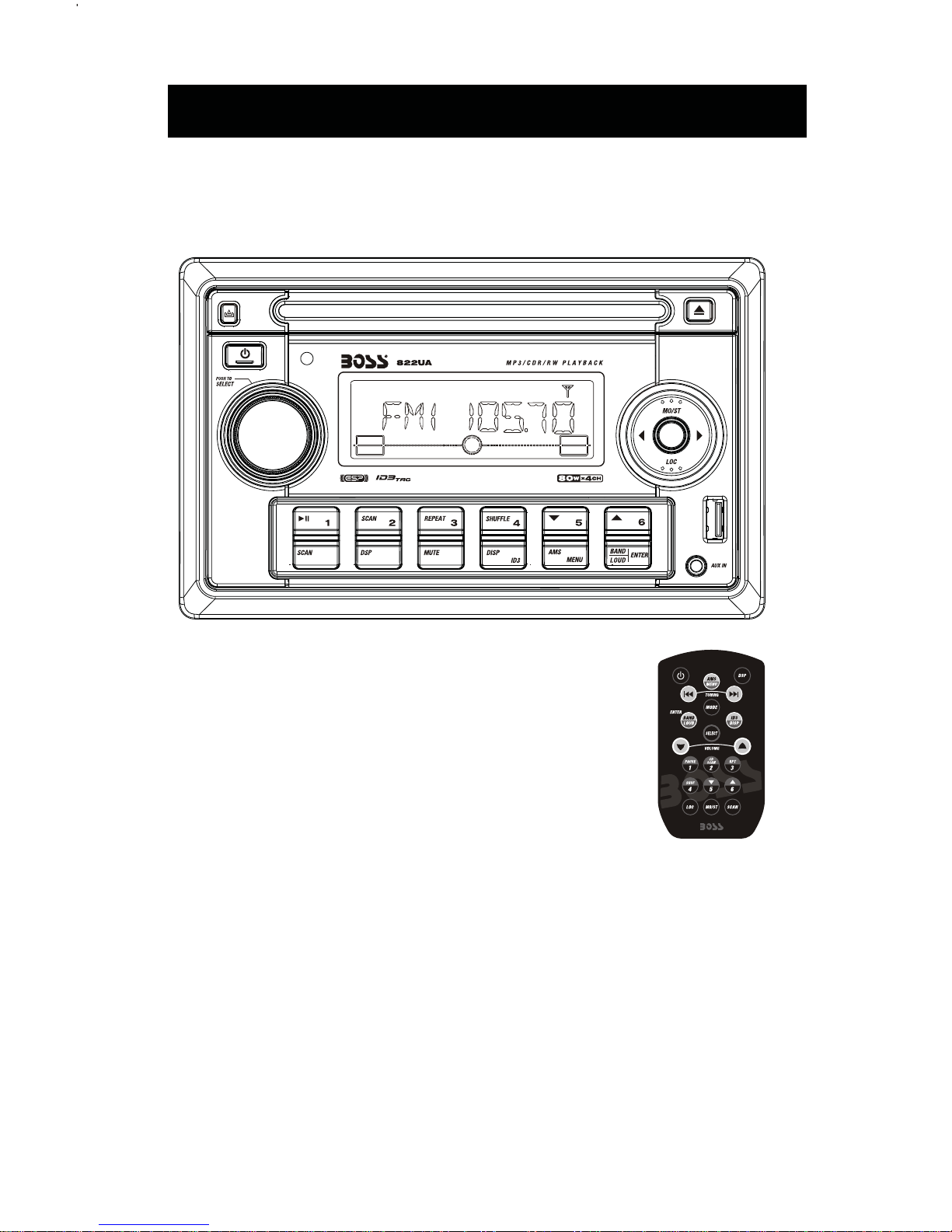

ALIZACIÓN DE LOS

TROLE

BOTÓN DE ENCENDIDO

BOTÓN MP3/AMS

BOTÓN SINTONIZAR/BUSCAR/PISTA CD ARRIBA/ABAJO

BOTÓN BANDA7VOLUMEN/ACCESO MP3

BOTÓN VOLUMEN ARRIBA/ABAJO

BOTÓN PAUSA CD

BOTÓN CD ALEATORIO

BOTÓN LOCAL/DX

BOTÓN FM ESTÉREO/MONO

BOTÓN DSP

BOTÓN MODO

BOTÓN PANTALLA/INFORMACIÓN ID3

BOTÓN SELECTOR DE FUNCIÓN

BOTÓN ESCÁNER DE CD

BOTÓN REPETIR

BOTONES DE PRESINTONÍAS

BOTÓN DIRECTORIO ARRIBA/ABAJO

BOTÓN ESCÁNER

REMOTE CONTROL

E - 2

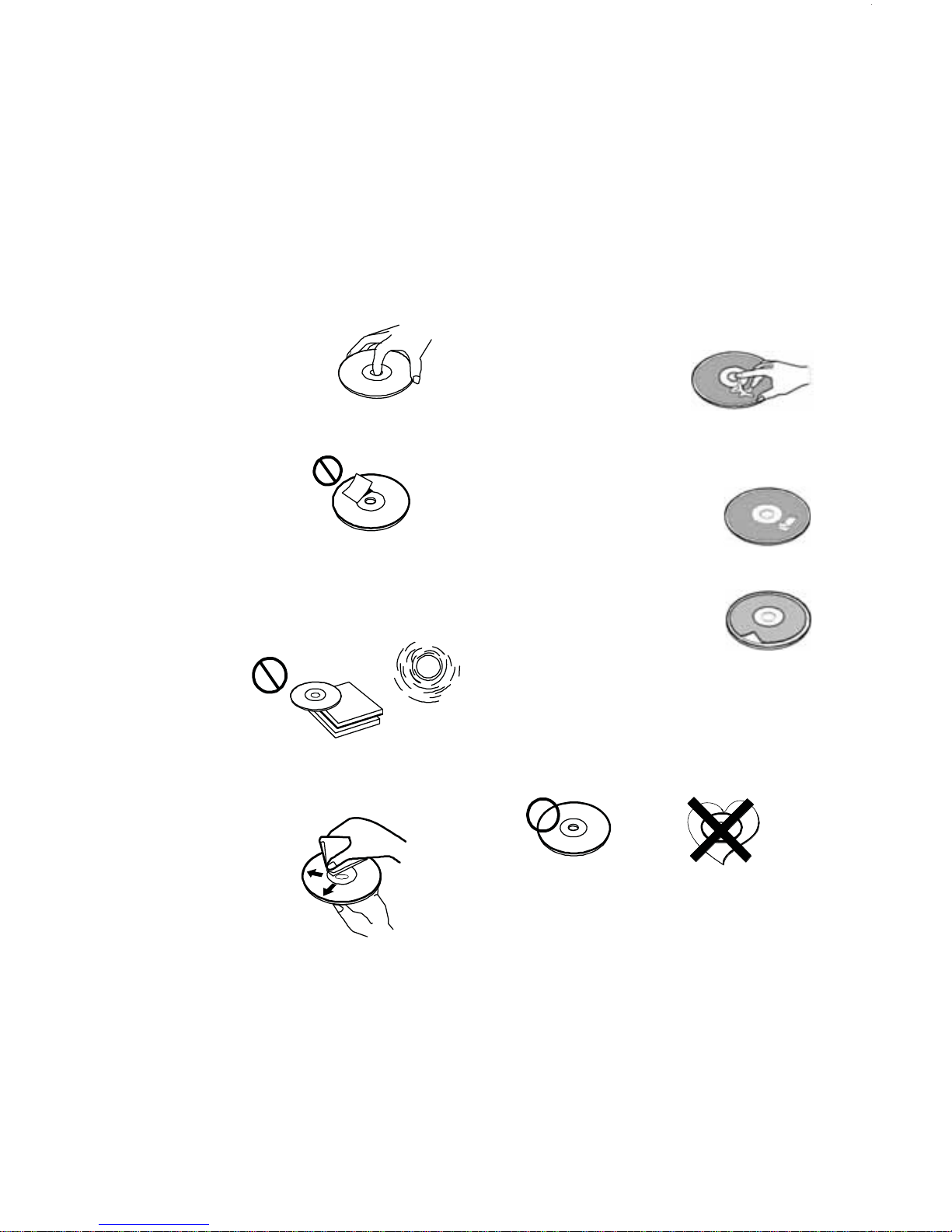

MANIPULAR DISCOS COMPACTOS

CONDENSACIÓN DE HUMEDAD

En los días lluviosos o en zonas muy húmedas, la humedad puede condensarse en la lente

dentro de la unidad. Si esto ocurre, la unidad no funcionará correctamente. En tal caso,

extraiga el disco y espere aproximadamente una hora hasta que la humedad se haya

evaporado.

NOTAS acerca de los CDs

Un disco sucio o defectuoso puede

producir fallos en el sonido mientras se

reproduce. Para disfrutar de un sonido

óptimo, manipule el disco de la siguiente

manera.

Coja el disco por su borde. Para que

permanezca limpio, no toque su superficie

(P.1).

NOTAS ACERCA DE LOS DISCOS

Si utiliza los discos mencionados abajo,

los residuos pegajosos pueden hacer

que el CD deje de girar y causar un mal

funcionamiento o estropear sus discos.

No utilice CDs alquilados o de segunda

mano que tengan residuos pegajosos en la

superficie (de pegatinas despegadas, por

ejemplo, o de tinta, o de pérdidas de

pegamento de debajo de las pegatinas).

Hay residuos pegados.

. 1

No pegue papel ni cinta sobre el disco

(P.2).

La tinta es

pegajosa (P.5).

*******

******* *******

****

No utilice CDs alquilado con viejas

etiquetas que se estén empezando a

despegar.

Las pegatinas comienzan

. 2

No exponga el disco a la luz solar directa ni a despegarse dejando

residuos (P.6).

. 6

**************

*******

a fuentes de calor como conductos de aire,

ni los deje en un coche aparcado al sol,

donde puede aumentar considerablemente

No utilice sus CDs con etiquetas o

pegatinas pegadas.

la temperatura dentro del coche

(P.3). Hay etiquetas pegadas (P.7).

. 7

No Utilice CDs con Formas

Especiales

*******

******* *******

*******

. 3

Antes de reproducirlos, limpie los discos con

una gamuza opcional de limpieza. Limpie

cada disco

desde el centro hacia fuera (P.4).

Asegúrese de utilizar con esta unidad sólo

CDs redondos, y no con formas especiales.

Utilizar CDs con forma especial puede

causar un mal funcionamiento (P.8).

. 8

. 4

No utilice disolventes como benceno,

abrillantador, limpiadores comerciales, ni

espráis antiestáticos para discos

analógicos.

Los CD-Rs y CD-RWs que no hayan

finalizado el procesamiento no pueden

reproducirse. (Para más información sobre

el proceso de finalización, consulte el

manual de su programa de escritura o

grabadora de CR-R/CD-RW) Además,

dependiendo del estado de la grabación,

puede resultar imposible reproducir ciertos

discos grabados en

CR-R o CD-RW.

E - 3

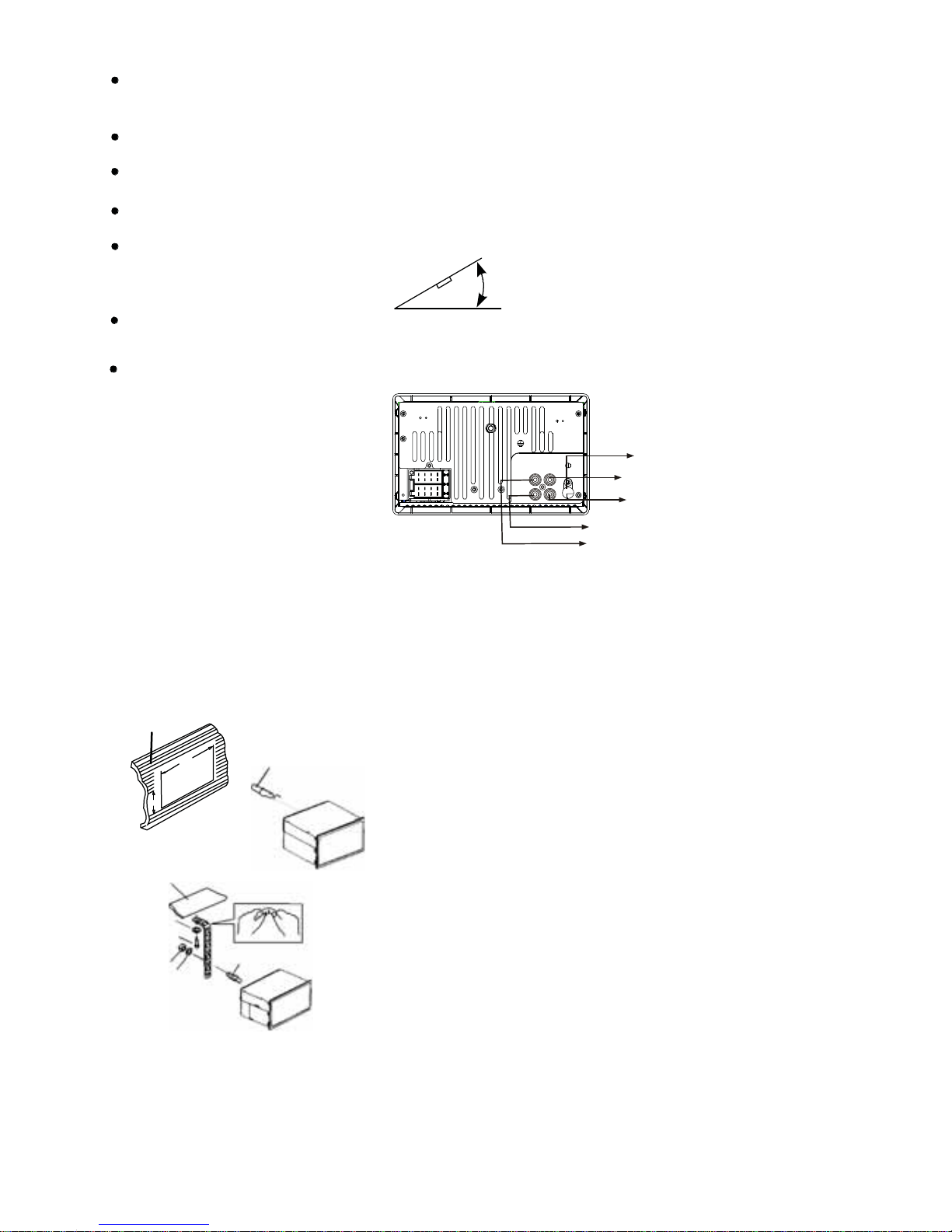

INSTALACIÓN

Antes de instalar finalmente la unidad, conecte provisionalmente el cableado.

Asegúrese de que está conectado adecuadamente y de que la unidad y el sistema

funcionan correctamente.

Para una instalación adecuada, utilice sólo las piezas incluidas con la unidad. El

uso de piezas no autorizadas puede provocar un mal funcionamiento.

Consulte con su distribuidor más cercano si la instalación requiere taladros u otras

modificaciones en el vehículo.

Instale la unidad donde no se interponga con el conductor, y no pueda lesionar al pasajero

si hay un frenazo brusco, como una frenada de emergencia.

Si el ángulo de instalación es mayor de 30º de la horizontal, la unidad puede no

proporcionar su máximo

rendimiento.

30°

Procure no instalar la unidad donde esté expuesta a altas temperaturas, como bajo la

luz solar directa, o al aire caliente, o donde se exponga a la suciedad o vibración

excesiva.

Asegúrese de extraer el panel frontal antes de instalar la unidad.

MONTAJE FRONTAL/POSTERIOR SEGÚN DIN

Esta unidad puede instalarse correctamente, tanto desde la parte “Frontal” (montaje

frontal convencional según DIN), como desde la parte “Posterior” (montaje posterior

según DIN, usando los orificios con rosca de los laterales del chasis de la unidad). Para

más detalles, consulte los siguientes métodos de instalación ilustrados A y B.

MONTAJE FRONTAL SEGÚN

DIN (Método A) Instalación de la

unidad

100

178

Instalación del Embellecedor:

Presione el embellecedor contra el chasis hasta que encaje.

Debe hacerlo antes de instalar el frontal, o no podrá colocarla.

ENCAJE DE ANTENA

SALIDA DE LÍNEA POSTERIOR IZQUIERDA

SALIDA DE LÍNEA DELANTERA DERECHA

SALIDA DE LÍNEA DELANTERA IZQUIERDA

SALIDA DE LÍNEA POSTERIOR DERECHA

1. Tablero

2. Perno de Montaje

Hay un perno de montaje con funda de goma negro

embalado en paquete de accesorios. Antes de instalar

la unidad principal en el panel de control, inserte el

el perno de montaje combinado en la tuerca en el panel

1. Tablero

2. Tuerca (5mm)

3. Arandela a presión

4. Tornillo (5x15mm)

5. Perno de montaje (embalado en paquete de accesorios)

6. Correa de soporte

Asegúrese de utilizar la banda de fijación para asegurarla

parte posterior de la unidad en su lugar. banda puede

doblarsedeseado.

7.Arandelaplana

E - 4

perno de instalación en la cubierta de goma e instalar

metálico posterior.

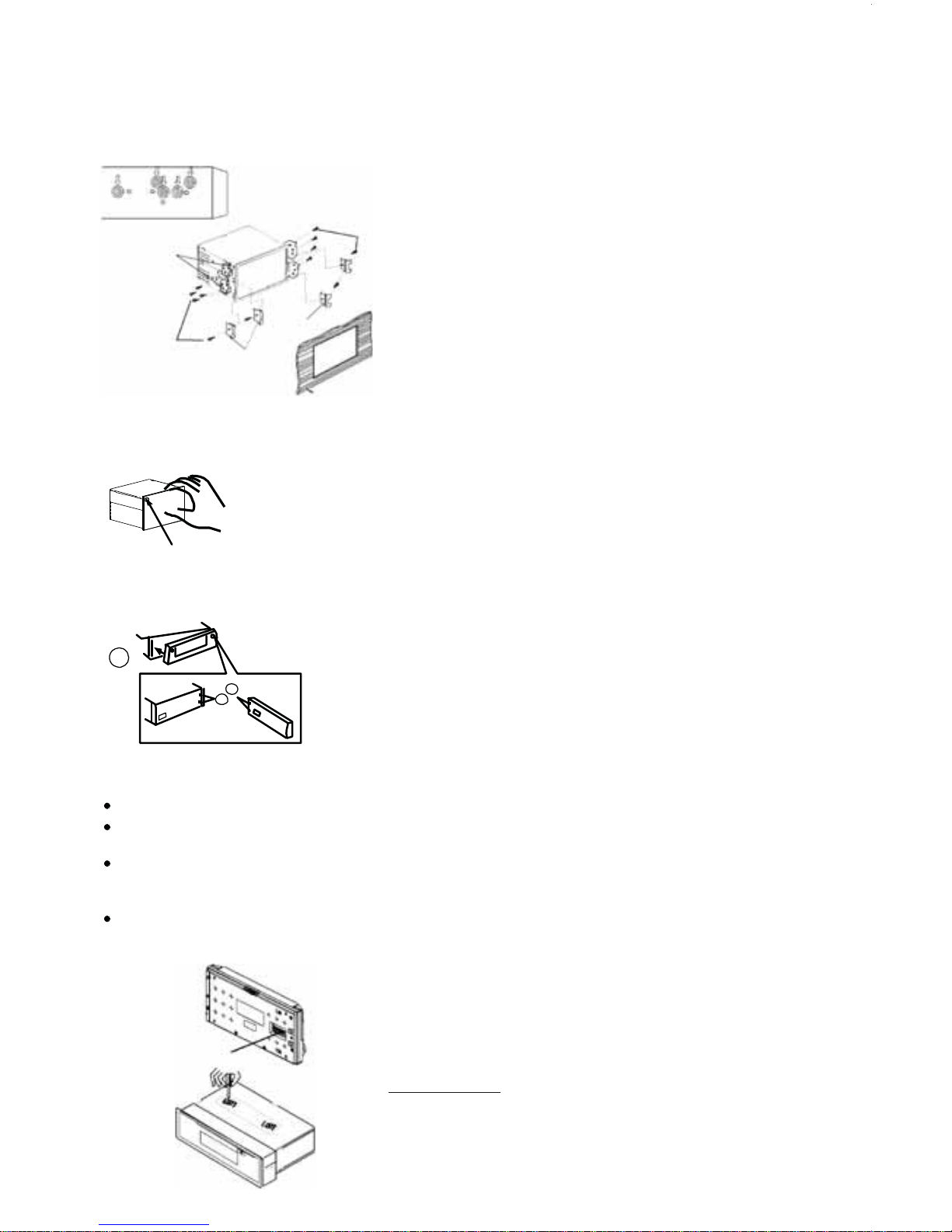

MONTAJE POSTERIOR SEGÚN DIN (MÉTODO B)

Instalación utilizando los orificios con rosca de los laterales

de la unidad. Fijación de la unidad al soporte de montaje

de radio de fábrica.

Soporte de

montaje de radio de

fábrica

Tornillos

Tornillo

Gancho

Salpicadero o Consola

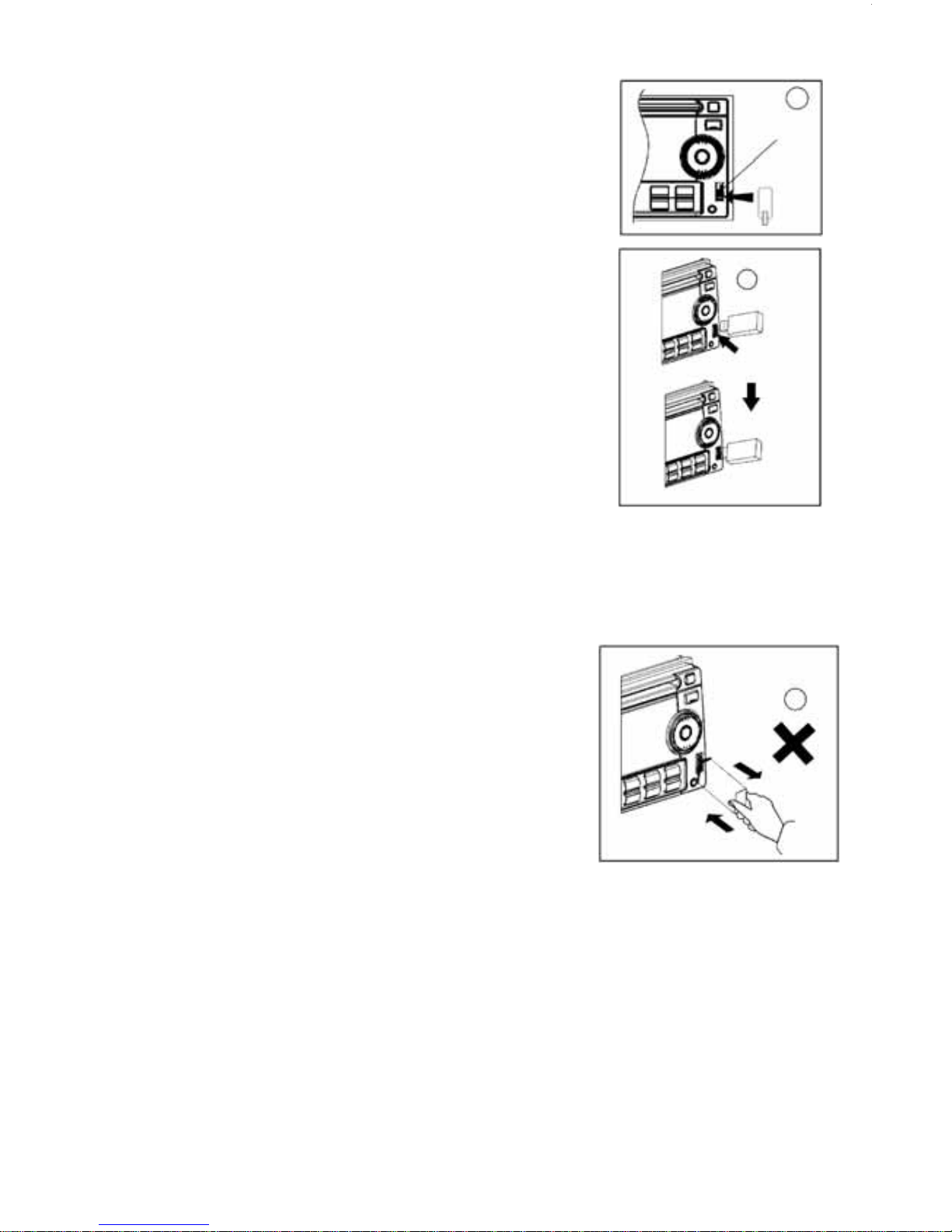

PANEL DE CONTROL EXTRAÍBLE (P.C.E.)

Extraer El Panel de Control Extraíble (P.C.E.).

BOTÓN DE

EXTRACCIÓN DE

FRONTAL

Colocar el PCE

Desconecte la corriente

Pulse el botón de extracción del P.C.E.

Retire el P.C.E.

Coloque primero la parte derecha del panel,

con el punto B de la unidad principal en

contacto con el punto A del P.C.E. (Como en

la imagen).

Después presione la parte izquierda del

P.C.E. hacia la unidad principal hasta que

se oiga un "clic".

PRECAUCIÓN

NO introduzca el P.C.E. por la parte izquierda. Hacerlo podría dañarlo.

El P.C.E. puede resultar fácilmente dañado por los golpes. Tras extraerlo, guárdelo en un

estuche protector y tenga cuidado de no dejarlo caer y de que no sufra golpes fuertes.

Cuando esté pulsado el botón de extracción y el P.C.E. quede suelto, las vibraciones

del coche pueden hacerlo caer. Para evitar daños en el P.C.E., guárdelo siempre en un

estuche protector tras extraerlo.

El conector posterior que conecta la unidad principal con el P.C.E. es una pieza de extrema

importancia.Tenga cuidado de no dañarla presionándola con las uñas, bolígrafos, destornilladores, etc.

Nota:

Si el P.C.E. se ensucia, límpielo sólo con un

paño suave y seco. Y utilice un bastoncillo de

algodón impregnado de alcohol isopropilo

para limpiar el conector

Conector

posterior del P.C.E.

IMPORTANTE:

Estos 2 tornillos sirven para evitar daños en el

mecanismo del CD durante el transporte. Por favor,

asegúrese de retirar los 2 tornillos antes de instalar la

unidad en el vehículo. NO inserte un CD en la unidad

antes de retirar estos 2 tornillos.

Para ciertos modelos de fábrica

1.Seleccione una posiciónen laquelos oricios de los tornillos del

soporte ylos oricios de tornillos de launidad principal se alineen

(queden jos) yapriete los tornillos en 2lugares en cada lado.

2. Tornillo(no se debe utilizar una longitudde 6 mm)

3.Soporte de montaje de radio.

4.Tablero de instrumentos oconsola

Nota: lacaja de montaje, anillode lamoldura exterior,

ymedia funda no se utilizan para el método de instalaciónB

E - 5

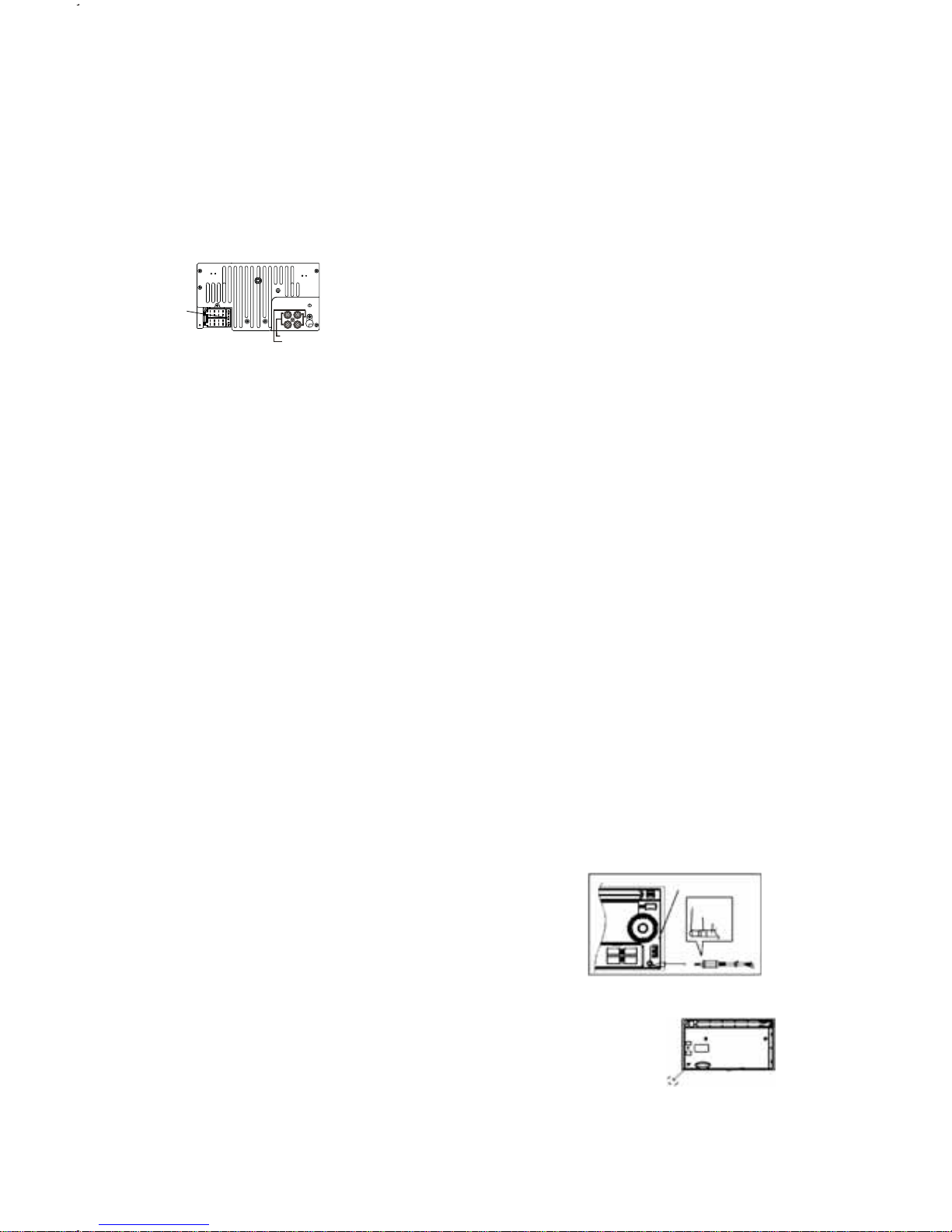

CONEXIÓN ELÉCTRICA

Cerciórese de que la batería de su coche es de 12 voltios (6 tapones de depósito),

con sistema a tierra negativo (si no es así, será necesario un convertidor).

b. Realice otras conexiones de cableado como se muestra

c. Si su vehículo no posee conector ISO, enchufe un conector ISO en la parte posterior

del reproductor.

d. Este modelo incluye un par de conector ISO macho, conectelo en la parte trasera del

reproductor. Conectes estos cables a los cables correspondietes del vehículo, accesorios

y cornetas.

Notas:

UN CABLEADO O USO INCORRECTOS ANULARÁN LA GARANTÍA DE ESTA UNIDAD.

Sustitución del Fusible:

Para sustituir el fusible, tire del fusible

quemado hacia fuera del conector. Inserte

uno nuevo de 15A.

OPERACIONES BÁSICAS

BOTÓN DE EXTRACCIÓN DE FRONTAL

Pulse este botón para extraer el panel de control.

BOTÓN DE ENCENDIDO

Pulse este botón para encender o apagar la unidad.

BOTÓN DE VISUALIZACIÓN

Pulse brevemente este botón, el LCD mostrará brevemente el reloj durante 2 segundos y, a

continuación volverá al anterior modo de visualización.

Ajuste del Reloj

En el modo de visualización del reloj, pulse el botón de VISUALIZACIÓN hasta que el LCD

parpadee. Pulse el botón de Sintonizar Arriba para ajustar la hora, y Sintonizar Abajo para

ajustar los minutos.

BOTÓN MODO

Pulse este botón para seleccionar un modo distinto, la secuencia es la siguiente:

A) Modo Sintonizador (Radio)

B) CDP/MP3 (sólo si hay insertado un disco CD o Mp3)

C) USB (sólo si hay insertado un dispositivo USB)

D) SD/MMC (sólo si hay insertada una tarjeta SD o MMC)

Cada vez que un dispositivo USB o SD/MMC sea insertado, el equipo cambiará

automáticamente a modo USB/SD/MMC sin importar si el modo en que se encuentre la unidad.

Cuando se remueva el dispositivo USB o SD/MMC el modo volverá al modo anterior.

ENTRADA AUXILIAR FRONTAL

Conecte la señal externa al jack de auriculares frontal de 3.5mm del panel frontal, y después

pulse el botón Modo para seleccionar el modo Auxiliar. Pulse otra vez el botón Modo para

cancelar el Modo Auxiliar y volver al

modo anterior. CAJA FRONTAL

PISTA IZQUIERDA

PISTA DERECHA

TIERRA

ENTRADA AUXILIAR

RESET debe activarse

TRASERO

FUSIBLE

15A

SALIDADE AUDIO RCAPOSTERIOR ( I Y D)

E - 6

SALIDADE AUDIO RCAPOSTERIOR ( I Y D)

FUNCIONES DE AUDIO

MANDO CODIFICADOR DE VOLUMEN

Gire este mando para ajustar el nivel de volumen deseado.

BOTÓN SELECTOR DE FUNCIÓN

Pulse este botón para seleccionar la función de audio deseada.

ORDEN DE FUNCIONES:

VOLUMEN(VOL) -> GRAVES(BAS) -> AGUDOS(TRE) -> BALANCE(BAL)

> ATENUADOR(FAD)

Mientras se muestra la función seleccionada, tiene 5 segundos para girar el Mando de

Volumen y ajustar el nivel, si no, la unidad regresará al modo de ajuste de volumen.

BOTÓN SILENCIAR

Pulse este botón para silenciar el sonido.Púlselo de nuevo para retomar la escucha.

BOTÓN DSP (PROCESADOR DE SONIDO DIGITAL)

Pulse este botón para alternar entre los siguientes ajustes de ecualización:

PLANO->CLÁSICA->POP M->ROCK M->SIN DSP

En el modo SIN DSP, la ecualización se controlará según el ajuste de Graves/Agudos.

BOTÓN BANDA/INTENSIDAD

Pulse largamente el botón Banda/Intensidad para activar y desactivar la INTENSIDAD

Cuando esté activado, la pantalla mostrará LOUD.

BOTÓN BÚSQUEDA

Pulse este botón, la radio comenzará a buscar emisoras. Las emisoras disponibles

parpadearán y se mostrarán en la pantalla durante unos segundos.

BOTÓN LOCAL/DX

Este control se puede utilizar para cambiar entre el modo de sintonización Local y distancia

(-DX), el modo local mejora la recepción en algunas zonas donde la señal es demasiado fuerte,

mientras que el modo local está seleccionada, la pantalla mostrará "LOCAL".

BOTÓN FM MONO/ESTÉREO (MONO)

Utilice este control para seleccionar la recepción estéreo o mono para las estaciones de radio FM.

A veces se puede mejorar la recepción de emisoras distantes seleccionando el modo mono.

FUNCIONES DE RADIO

BOTÓN BANDA/INTENSIDAD

En el modo de radio, este botón cumple una doble función. Pulse este botón para cambiar entre las

bandas FM1, FM2, FM3 y AM1, AM2. Púlselo de tiempo para activar o desactivar la función de

sonoridad.

FUNCIÓN DE DOBLE FRECUENCIA

La unidad está en en frecuencia de EE.UU., para cambiar a la frecuencia EUR se requiere: Mantener

pulsado el botón SELECT. Haga clic en el botón SELECT continuación, gire el botón VOL 2 veces

hasta que en la pantalla LCD se muestre " zona euro" .

Nota: Cada vez que el reproductor se ajusta a la frecuencia EE.UU., el formato de reloj dígital

cambiará a 12 AM / PMde forma automática. Cada vez que se ajusta a la frecuencia EURO, el formato

de reloj dígital cambiará a 24 horas deforma automática. Los usuarios tendrían que cambiar al formato

de reloj dígital deseado de forma manual.

E - 7

BOTÓN ALMACENAMIENTO AUTOMÁTICO EN MEMORIA/BÚSQUEDA DE PRESINTONÍAS (AMS)

1.BÚSQUEDA DE PRESINTONÍAS: Pulse brevemente el botón AMS para entrar al modo

Búsqueda de Presintonías. Escaneará todas las emisoras presintonizadas en las memorias,

permanecerá en cada estación 5 segundos.

2. ALMACENAMIENTO AUTOMÁTICO EN MEMORIA: Pulse y mantenga el botón AMS para

acceder a este modo. Escaneará automáticamente la banda actual y guardará las 6

estaciones más fuertes en las 6 memorias. Para detener el Almacenamiento y Búsqueda

Automáticos, pulse de nuevo el botón AMS.

BOTONES DE EMISORAS PRESINTONIZADAS (M1-M6)

1.Pulse brevemente estos botones para entrar en las emisoras presintonizadas de la banda actual.

2. Para presintonizar emisoras manualmente, pulse el botón BANDA para seleccionar la banda

de la estación a presintonizar. Utilice Sintonizar Arriba/Abajo para sintonizar las estaciones a

almacenar. Pulse durante 2 segundos el botón de Presintonización en el que quiera

almacenar la emisora. El número de presintonía aparecerá en la pantalla junto con un pitido,

esto indica que la emisora se ha almacenado en la memoria.

FUNCIONES DE CD

RANURA DE CD

Inserte el disco en la ranura para CDsEl CD comenzará a reproducirse.

BOTÓN PAUSAR CD

Pulse este botón para pausar la reproducción del CD, púlselo de nuevo para continuar.

BOTÓN BUSCAR CD

Pulse este botón. Se reproducirán los primeros 10 segundos de cada pista de manera secuencial,

hasta que el botón se vuelva a pulsar. Entonces se retomará la reproducción normal en la pista

actual.

BOTÓN REPETIR CD

Pulsando este botón, la pista actual se reproducirá repetidamente hasta que se vuelva a pulsar el botón.

BOTÓN CD ALEATORIO

Pulse este botón para reproducir todas las pistas del CD en orden aleatorio.Púlselo otra vez para

desactivarlo.

BOTÓN DE EXPULSIÓN

Pulse este botón para extraer el CD de la unidad. El receptor pasará automáticamente al

modo Radio.

BOTÓN PISTA ARRIBA Y PISTA ABAJO

Pulse el botón de Pista Arriba para saltar a la siguiente pista o a la anterior. Pulse el botón de

Pista Abajo durante la reproducción para volver al inicio de la pista actual, púlselo una vez

más para saltar a la pista anterior. Pulse y mantenga el botón Pista Arriba/Abajo para el

avance rápido o rebobinado.

reproductor de CD comenzará cuando suelte el botón.

OPCIONALES PROGRAMABLES

Para utilizar esta función, mantenga pulsado el Botón SEL durante unos segundos, cada vez

que pulse este botón el modo se desplazará y las funciones se visualizarán en la pantalla.

Gire el mando codificador de volumen arriba/abajo para ajustar las funciones deseadas.

Las funciones aparecen de esta forma:

- Pitido en la 2ª, Pitido en TODAS, Pitido Desactivado

Para determinar cómo se genera el pitido al pulsar las teclas.

Pitido en la 2º: suena sólo cuando se selecciona la segunda función del botón dual (pulsación

larga).

Pitido en TODAS: suena cuando se pulsa cualquier botón.

Pitido Desactivado: inhabilita la opción de pitido.

E - 8

FUNCIONES DE TARJETA MMC/SD Y

DISPOSITIVO USB

INICIAR EL MODO DE DISPOSITIVO USB

1.Al conector USB se accede como se muestra en la imagen 1.(P.1)

2. Conecte el dispositivo USB completamente, como en la

imagen 2 (P.2), y la pantalla mostrará “REP. USB”, indicando

que el dispositivo USB se ha conectado correctamente y que

ha comenzado la descarga.

3. No importa en qué modo se encuentre la unidad

(SINTONIZADOR, CD, SD/MMC, etc.). Una vez se haya

conectado el dispositivo USB, la unidad pasará

automáticamente al modo USB.

4. La función de reproducción de todos los archivos del USB

son iguales que en la reproducción normal de CD o disco MP3.

Advertencia:

Un peso o tamaño excesivo del dispositivo

USB puede causar daños serios y permanentes en la

unidad y puede hacer imposible el acceso a los botones

del panel frontal. Debe utilizar un alargador (proporcionado

por el fabricante del dispositivo USB), para conectarlo al

conector USB, y así evitar cualquier daño.

CONECTOR USB

DETENER LA REPRODUCCIÓN USB

1. Al desconectar el dispositivo USB, la unidad pasa automáticamente al modo radio.

O puede utilizar el botón modo, para cambiar a otro modo.

2. Estando en cualquier modo, puede utilizar el botón modo para seleccionar el modo

USB (sólo si está insertado el dispositivo USB), o cualquier otro modo.

ESPECIFICACIÓN USB

* SOPORTA MEMORIA FLASH USB DE 32G MÁXIMO

*SOPORTA UN MÁXIMO DE 255 TEMAS

* SOPORTA DISPOSITIVOS USB 1.1

* SOPORTA DISPOSITIVOS USB 2,0

(MISMA VELOCIDAD DE TRANSFERENCIA QUE LA VER. 1.1)

* SISTEMA DE ARCHIVOS:

T12/FAT16/FAT32

* FUENTE DE ALIMENTACIÓN: MÁXIMO DE 500 mA

PRECAUCIÓN

1. Desconecte siempre suavemente el USB de la

unidad. Una fuerza excesiva puede causar daños

serios y permanentes en la unidad y en el dispositivo

USB.

COMPATIBILIDAD

Debido a los cambios rápidos del mundo de la tecnología,

esta unidad puede, o no, ser compatible con todos los

futuros dispositivos USB, especialmente con aquellos que

requieran controlador. Escoja siempre un dispositivo USB

que sea compatible con esta unidad.

NOTA:

Esta unidad no es compatible con discos duros portátiles.

E - 9

Altri manuali per 822UA

Indice

Altri manuali Boss Audio Systems Sistema video per auto

Boss Audio Systems

Boss Audio Systems BV7335B Manuale utente

Boss Audio Systems

Boss Audio Systems BCPA9685RC Manuale utente

Boss Audio Systems

Boss Audio Systems BV12.1F Manuale utente

Boss Audio Systems

Boss Audio Systems BV8965B Manuale utente

Boss Audio Systems

Boss Audio Systems DVD-4000B Manuale utente

Boss Audio Systems

Boss Audio Systems BV11.2MC Manuale utente

Boss Audio Systems

Boss Audio Systems BV9356 Manuale utente

Boss Audio Systems

Boss Audio Systems BV8.5TA Manuale utente

Boss Audio Systems

Boss Audio Systems BV650M Manuale utente

Boss Audio Systems

Boss Audio Systems BV60S Manuale utente

Boss Audio Systems

Boss Audio Systems BV9967BI Manuale utente

Boss Audio Systems

Boss Audio Systems BV2600U Manuale utente

Boss Audio Systems

Boss Audio Systems BV-560M Manuale utente

Boss Audio Systems

Boss Audio Systems Vision BV10.4IRF Manuale utente

Boss Audio Systems

Boss Audio Systems Vision BV10.4IRF Manuale utente

Boss Audio Systems

Boss Audio Systems BV9567BI Manuale utente

Boss Audio Systems

Boss Audio Systems BV9979B Manuale utente

Boss Audio Systems

Boss Audio Systems DVD-470B Manuale utente

Boss Audio Systems

Boss Audio Systems DVD-7500 Manuale utente

Boss Audio Systems

Boss Audio Systems ELITE BV765B Manuale utente

Boss Audio Systems

Boss Audio Systems BV7990T Manuale utente

Boss Audio Systems

Boss Audio Systems DVD-9800B Manuale utente

Boss Audio Systems

Boss Audio Systems BV2500 Manuale utente

Boss Audio Systems

Boss Audio Systems BV7HIR Manuale utente

Manuali Sistema video per auto popolari di altre marche

Stinger

Stinger HEIGH10 RB10RAM13B Manuale utente

Eonon

Eonon E1057 Manuale utente

Milion

Milion D2223 Manuale utente

Metra Electronics

Metra Electronics 99-8153 Manuale utente

Voxx Electronics

Voxx Electronics HR8MA1 Manuale utente

Axxera

Axxera AV604Bi Manuale utente

Clarion

Clarion NX706E Manuale utente

Pyle view

Pyle view PLDN74BTi Manuale utente

Clarion

Clarion NX602 Manuale utente

PowerAcoustik

PowerAcoustik PTID-5850N Manuale utente

RCA

RCA DRC6296 - Twin 9" Mobile DVD System Guida utente

Lanzar

Lanzar SVDVD5 Manuale utente

Kia

Kia MTXM100YPPE Manuale utente

Eonon

Eonon E1060 Manuale utente

Macrom

Macrom M-AN900 Manuale utente

Hyundai

Hyundai BAPE-L3000N Manuale utente

r.LiNK

r.LiNK RL2-UCON8-SM Manuale utente

Blaupunkt

Blaupunkt DVP 01C Manuale utente
