MANUAL DE INSTRUCCIONES - VENTILADOR DE PIE 45CM
MANUAL D’INSTRUCCIONS – VENTILADOR DE PEU 45CM
INSTRUCTION MANUAL -18” STAND FAN
60W
REF 9694052
240V – 50/60Hz
Lote/Lot Num: J190194-2019 Año/Year: 2019
LEA Y GUARDE EL MANUAL DE INSTRUCCIONES PARA FUTURAS OCASIONES.
LLEGEIXI I GARDI EL MANUAL D’INSTRUCCIONS PER PROPERES VEGADES.
PLEASE READ AND SAVE THESE IMPORTANT INSTRUCTIONS
SEGURIDAD
Lea todas las instrucciones con cuidado aunque esté familiarizado con este aparato.
Para reducir el riesgo de incendio, choque eléctrico y / o lesiones, debe tener en cuenta las
siguientes precauciones básicas de seguridad:
1. El ventilador debe estar conectado a un suministro eléctrico de 240 V AC 50-6Hz.
2. Todo trabajo eléctrico debe llevarse a cabo tras desconectar la corriente eléctrica
retirando los fusibles o apagando el interruptor.
3. No usar en un espacio abierto ni donde pueda ser expuesto al agua o la humedad.
4. No conectar el ventilador a un regulador de intensidad. Podría dar un rendimiento
insatisfactorio (zumbido del motor) y causar daños al motor.
5. Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos
que sean continuamente supervisados.
Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato siempre
que éste haya sido colocado o instalado en su posición de funcionamiento normal previstas
que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una
forma segura y entiendan los riesgos que el aparato tiene. Los niños desde 3 años y menores
de 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de
mantenimiento.
Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con
capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento,
si tienen la supervisión o formación apropiados respecto al uso del aparato de una manera
segura y comprenden los peligros que implica. La limpieza y el mantenimiento por el usuario
no deben realizarlos los niños sin supervisión.
6. No deje que nadie juegue con este aparato.
7. El ventilador no puede ponerse en marcha en una habitación con un aparato de gas en
funcionamiento al mismo tiempo.
8. No introduzca ningún objeto en las aspas del ventilador mientras están girando. Esto
puede dañarlas y alterar el equilibrio del ventilador hasta tumbarlo.
9. Este producto presenta sujeta cables tipo “Y”. Si el cordón de alimentación está dañado,
este debe ser reemplazado por el fabricante o su agente de servicio o por personal calificado
para evitar el riesgo.
10. Con el fin de evitar peligro, toda reparación del aparato debe ser realizada por un
servicio técnico profesional. Nunca por usted mismo.
11. Antes de acceder a los bornes todos los circuitos de alimentación deben estar
desconectados.
12. Limpiar con un paño seco humedecido en agua y jabón. Secar bien. Desenchufar de la
corriente antes de limpiar. No permita que entre agua en el interior.
MONTAJE
1. Haga coincidir los 4 orificios del mástil con los 4 orificios de la base circular. Pasar los
tornillos por los orificios y apretar (Fig.1)
2. Poner el motor en la parte superior del mástil (Fig.1). Si se quiere se pueden montar las
barras de soporte en la parte inferior del cuerpo del ventilador. Para ello unir la barra
izquierda con la derecha mediante los tornillos de fijación. Con las barras instaladas se
puede obtener la posición de ventilador de suelo o de pared. (Fig. 2 y 3)
3. Insertar la barra delantera en la barra izquierda y la barra derecho. Fijar con los tornillos.
(Fig. 2)
4. Montar la parrilla trasera en la carcasa del motor. Fijar con 4 tornillos. (Fig. 1 a 3)
5. Poner las aspas sobre el eje del motor, haciendo coincidir el tornillo con la ranura del eje.
Fijar los tornillos. (Fig. 1 a 3)
6. Unir la parrilla frontal a la parrilla trasera y fijar con la sujeción de la parrilla. (Fig.1 a 3)
7. Para colgar en la pared primero hay que montar el gancho o el soporte en la pared y fijar
con los tornillos de fijación. Colgar el ventilador en la pared asegurándose que el soporte
está bien fijado. (Fig. 3)
FUNCIONAMIENTO
- Antes de enchufar a la corriente hay que asegurarse que el interruptor de funcionamiento
está en la posición de apagado y la potencia del circuito eléctrico se corresponde con la
anotada en la placa base del ventilador.
- Ajustar la velocidad de giro de las aspas moviendo la rueda a la posición. A más velocidad
mayor emisión de aire:
0 = Apagado
1 = Velocidad baja
2 = Velocidad media
3 = Velocidad alta
- Para ajustar la oscilación del ventilador, presionar la perilla de oscilación en la parte
superior del conjunto del motor. El cabezal del ventilador girará de lado a lado. Para una
operación estacionaria, tire hacia arriba de la perilla de oscilación. El oscilador del ventilador
de pared se controla mediante el interruptor de cable oscilante.
- El ventilador en posición de suelo y de pared, se puede ajustar el ángulo de inclinación.
Para ello hay que aflojar un poco los tornillos de sujeción entre las barras y el cuerpo del
ventilador. Una vez seleccionada la posición apretar para que no caiga. En posición de pie se
puede ajustar la altura desbloqueando el aro que hay en la parte superior del mástil exterior
(apretar cuando ya esté fijada).

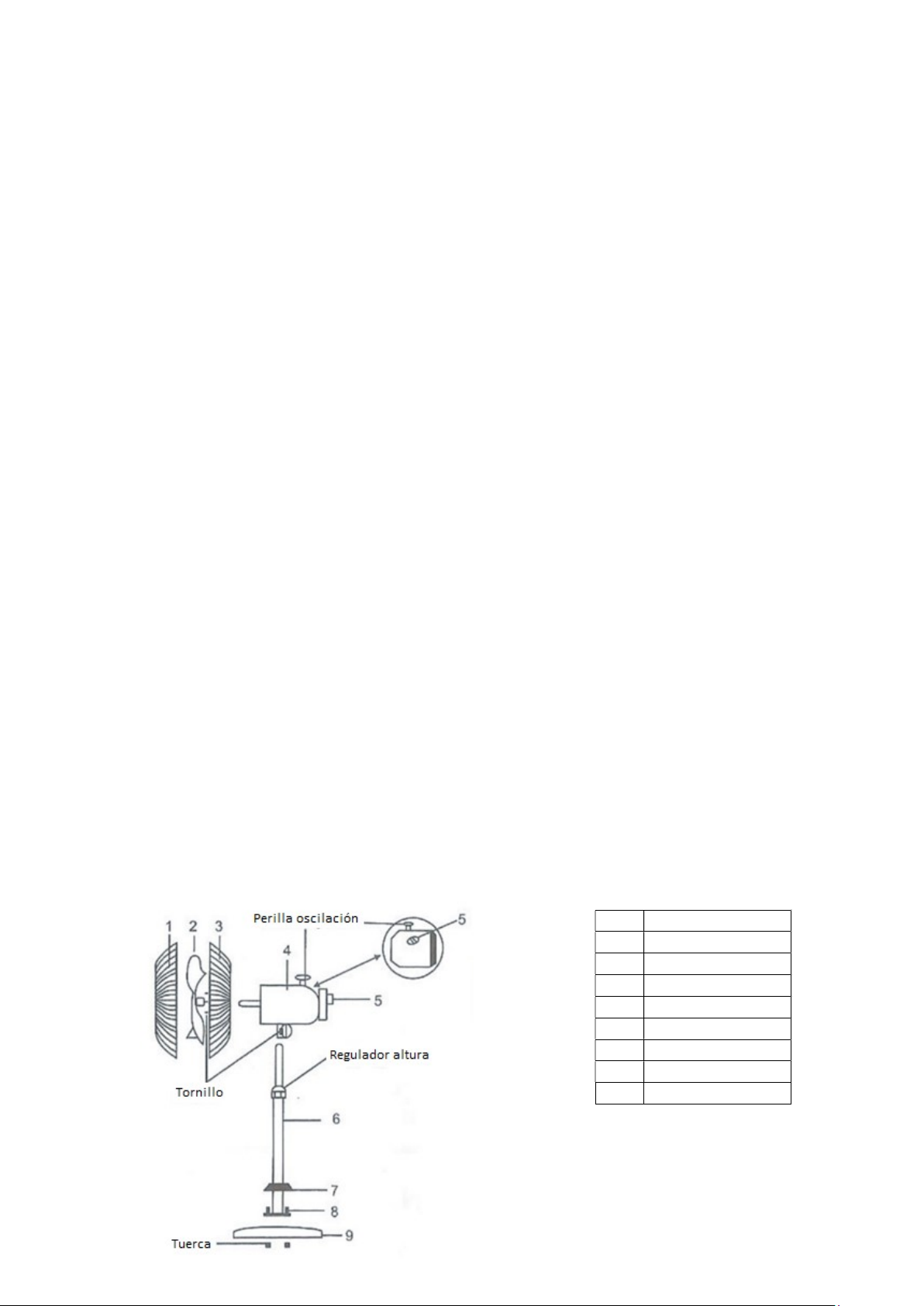

POSICION DE PIE
1
Parrilla frontal
2
Aspa
3
Parrilla trasera
4
Motor
5
Botón
6
Mástil
7
Cubierta base
8
Tornillo
9
Base
Fig. 1

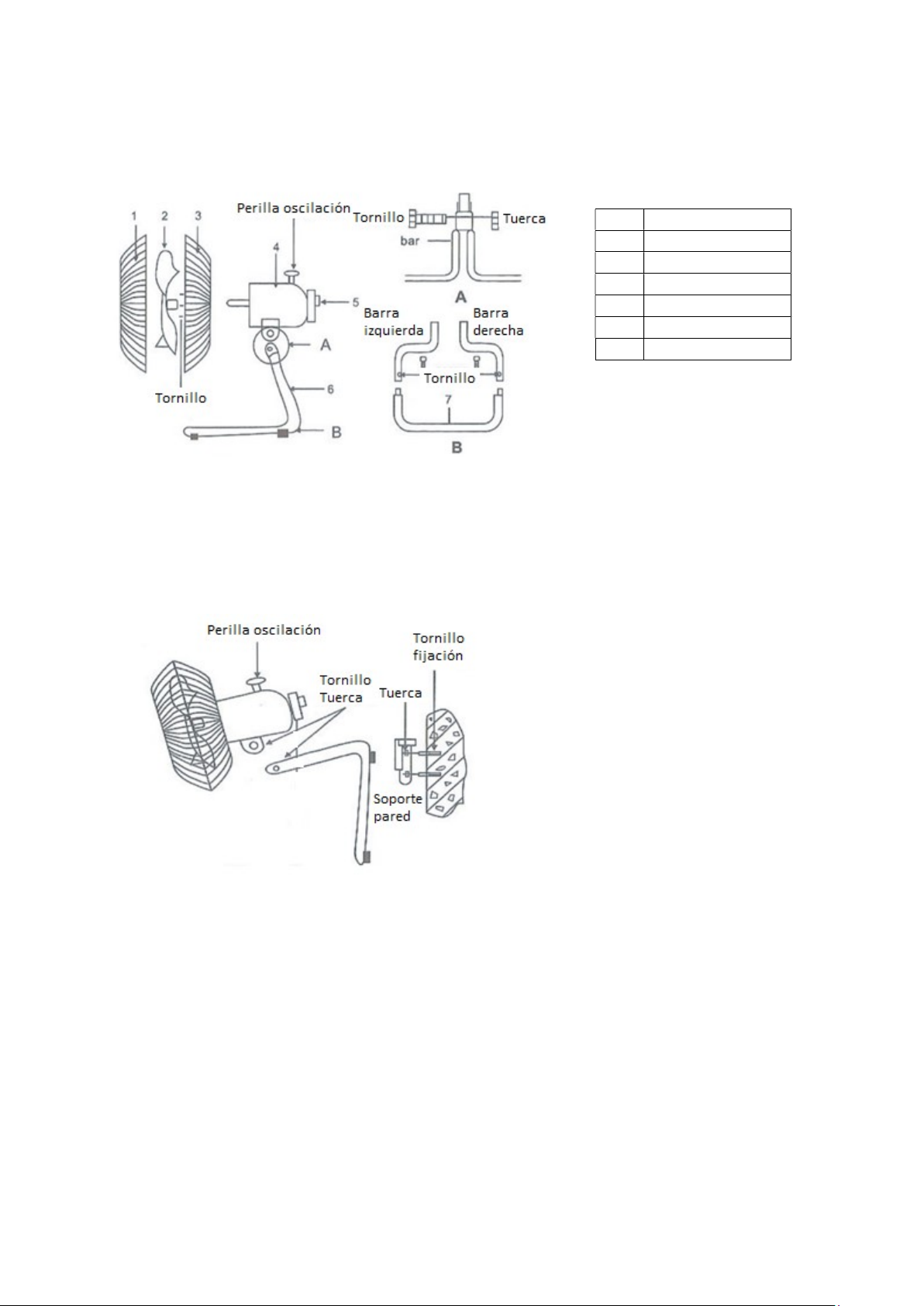

POSICION SUELO
1
Parrilla frontal
2
Aspa
3
Parrilla trasera
4
Motor
5
Botón
6
Barra
7
Barra frontal
Fig. 2

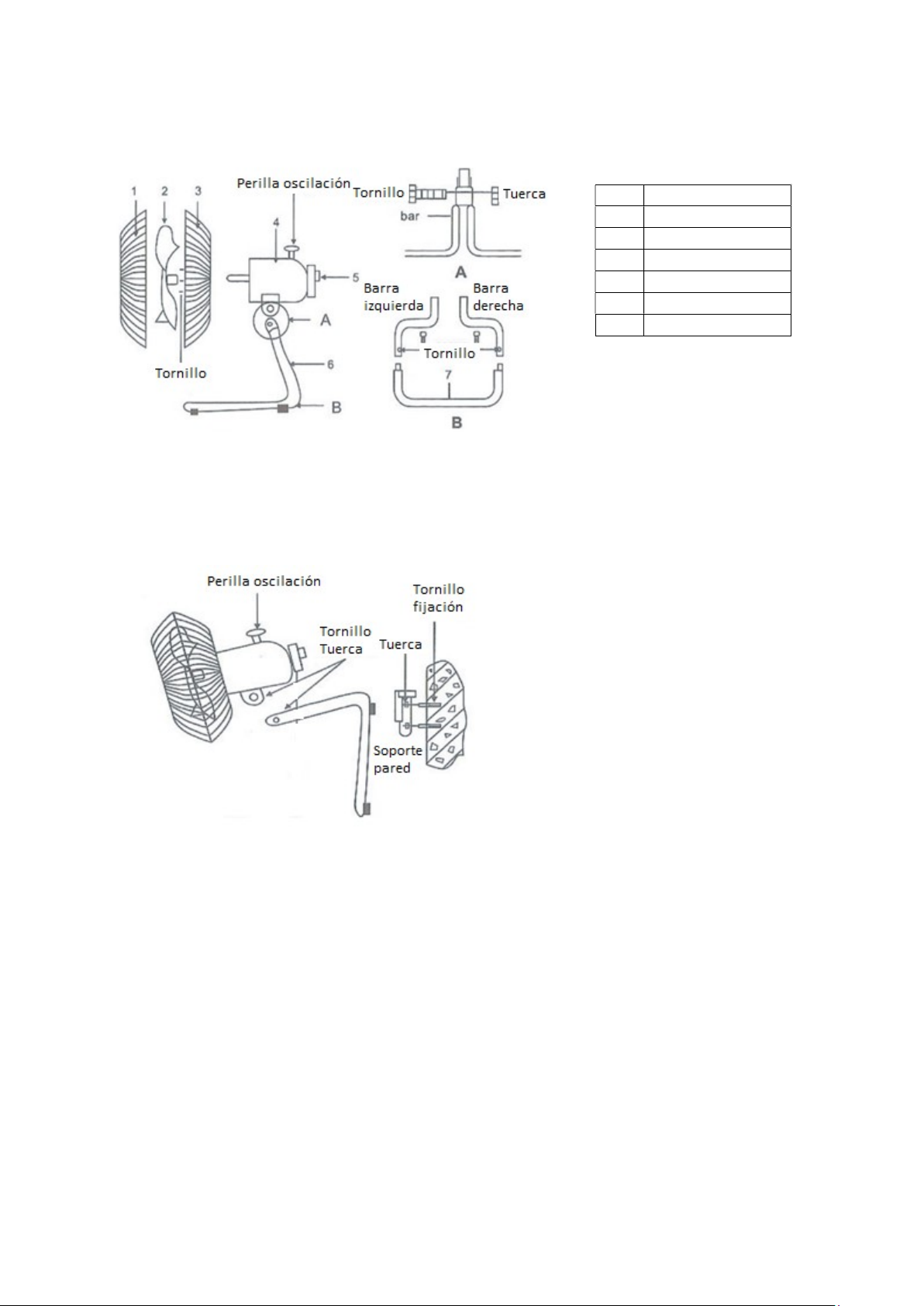

POSICION PARED
Fig. 3
ALMACENAMIENTO
Guardar cuando no vaya a ser utilizado. Guardar montado o semi-montado. Siempre en un
lugar seguro y seco.
1. Si guarda desmontado, se recomienda poner en el interior de la caja original de embalaje
u otra de tamaño adecuado.
2. Si se guarda montado o semi-montado, se recomienda proteger el cabezal del ventilador
del polvo.
LIMPIEZA / MANTENIMIENTO
Para cuidar el ventilador de una forma correcta y segura, hay que:
1. Desenchufar siempre antes de limpiar o desmontar.
2. No permitir que el agua gotee sobre o dentro de la carcasa del motor del ventilador.
3. Limpiar con un paño humedecido en agua. Secar con un paño limpio. No limpiar con
productos químicos agresivos: gasolina, disolvente o aceite.
MEDIO AMBIENTE
No tire aparatos eléctricos en la basura doméstica. Utilice instalaciones de
recogida selectiva. Infórmese en su ayuntamiento para obtener más
información. Si los aparatos eléctricos se depositan en vertederos los
componentes peligrosos pueden filtrarse en las aguas subterráneas y entrar
en la cadena alimentaria, dañando su salud y bienestar.
SEGURETAT
Llegiu totes les instruccions amb cura encara que estigui familiaritzat amb aquest aparell.
Per reduir el risc d'incendi, xoc elèctric i / o lesions, ha de tenir en compte les següents
precaucions bàsiques de seguretat:
1. El ventilador ha d'estar connectat a un subministrament elèctric de 2400 V AC 50-60Hz.
2. Tot treball elèctric s'ha de fer després de desconnectar el corrent elèctric retirant els
fusibles o apagant l'interruptor.
3. No fer servir en un espai obert ni on pugui ser exposat a l'aigua o la humitat.
4. No connectar el ventilador a un regulador d'intensitat. Podria donar un rendiment
insatisfactori (brunzit del motor) i causar danys al motor.
5. Els nens menors de 3 anys s'han de mantenir fora de l'abast de l'aparell llevat que siguin
contínuament supervisats. Els nens des de 3 anys i menors de 8 anys només han d’encendre
/ apagar l'aparell sempre que aquest hagi estat col·locat o instal·lat en la seva posició de
funcionament normal previstes i siguin supervisats o hagin rebut instruccions relatives a l'ús
de l'aparell d'una forma segura i entenguin els riscos que l'aparell té. Els nens des de 3 anys i
menors de 8 anys no han de endollar, regular i netejar l'aparell o realitzar operacions de
manteniment. Aquest aparell el poden utilitzar nens amb edat de 8 anys i superior i
persones amb capacitats físiques, sensorials o mentals reduïdes o falta d'experiència i
coneixement, si tenen la supervisió o formació apropiats respecte a l'ús de l'aparell d'una
manera segura i comprenen els perills que implica. La neteja i el manteniment per l'usuari
no han de realitzar-los els nens sense supervisió.
6. No deixeu que ningú jugui amb aquest aparell.
7. El ventilador no pot posar-se en marxa en una habitació amb un aparell de gas en
funcionament al mateix temps.
8. No introdueixi cap objecte a les aspes del ventilador mentre estan girant. Això pot danyar-
les i alterar l'equilibri del ventilador fins tombar-lo.
9. Aquest producte presenta subjecta cables tipus "I". Si el cordó d'alimentació està danyat,
aquest ha de ser reemplaçat pel fabricant o el seu agent de servei o per personal qualificat
per evitar el risc.
10. Per tal d'evitar perills, tota reparació de l'aparell ha de ser realitzada per un servei tècnic
professional. Mai per vostè mateix.
11. Abans d'accedir als borns tots els circuits d'alimentació han d'estar desconnectats.
12. Netejar amb un drap sec humitejat en aigua i sabó. Assecar bé. Desendollar del corrent
abans de netejar. No permeti que entri aigua a l'interior.
MUNTATGE
1. Feu coincidir els 4 orificis del pal principal amb els 4 orificis de la base circular. Passar els
cargols pels orificis i prémer (Fig.1)
2. Posar el motor a la part superior del pal principal (Fig.1). Si es vol es poden muntar les
barres de suport a la part inferior del cos del ventilador. Per fer això, unir la barra esquerra
amb la dreta mitjançant els cargols de fixació. Amb les barres instal·lades es pot obtenir la
posició de ventilador de sòl o de paret. (Fig. 2 i 3)
3. Inserir la barra davantera a la barra esquerra i la barra dreta. Fixar amb els cargols. (Fig. 2)
4. Muntar la graella del darrere en la carcassa del motor. Fixar amb 4 cargols. (Fig. 1 a 3)
5. Posar les aspes sobre l'eix del motor, fent coincidir el cargol amb la ranura de l'eix. Fixar
els cargols. (Fig. 1 a 3)
6. Unir la graella frontal a la graella del darrere i fixar amb la subjecció de la graella. (Fig.1 a
3)
7. Per penjar a la paret, primer cal muntar el ganxo o el suport a la paret i fixar amb els
cargols de fixació. Penjar el ventilador a la paret assegurant que el suport està ben fixat. (Fig.
3)
FUNCIONAMENT
- Abans d'endollar a la corrent cal assegurar que l'interruptor de funcionament està en la
posició d'apagada i la potència del circuit elèctric es correspon amb l'anotada a la placa base
del ventilador.
- Ajustar la velocitat de gir de les aspes movent la roda a la posició. A més velocitat major
emissió d'aire:
0 = Apagat
1 = Velocitat baixa
2 = Velocitat mitjana
3 = Velocitat alta
- Ajustar l'oscil·lació del ventilador, pressionar la perilla d'oscil·lació a la part superior del
conjunt del motor. El capçal del ventilador girarà de costat a costat. Per a una operació
estacionària, tiri cap amunt de la perilla d'oscil·lació. L'oscil·lador del ventilador de paret es
controla mitjançant l'interruptor de cable oscil·lant.
- El ventilador en posició de sòl i de paret, es pot ajustar l'angle d'inclinació. Per a això cal
afluixar una mica els cargols de subjecció entre les barres i el cos del ventilador. Un cop
seleccionada la posició, estrènyer perquè no caigui. En posició de peu es pot ajustar l'altura
desbloquejant el cargol que hi ha a la part superior del pal exterior (prémer quan ja estigui
fixada).

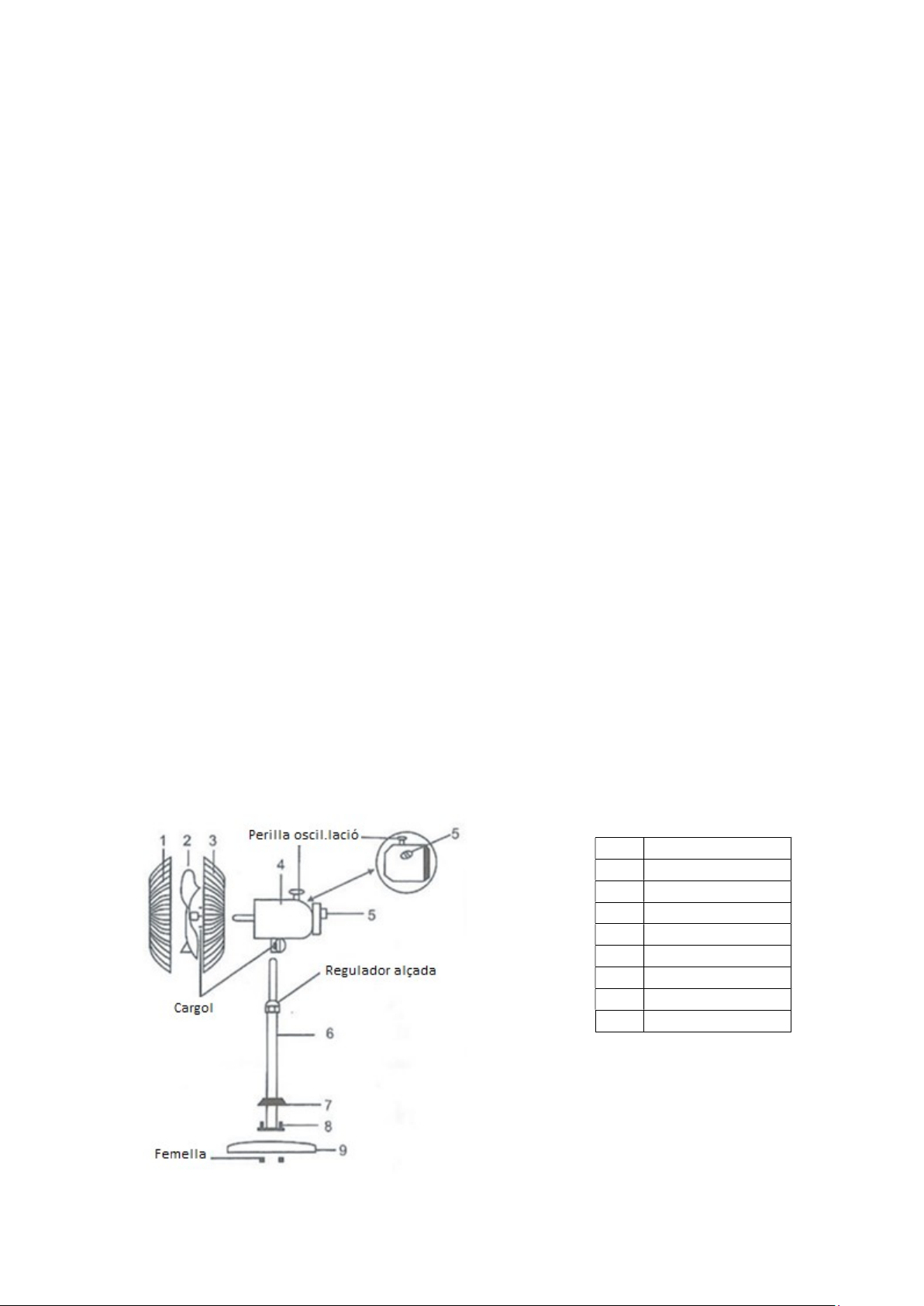

POSICIO DE PEU
1
Graella
frontal
2
Aspa
3
Graella posterior
4
Motor
5
Botó
6
Mà
stil
7
Coberta base
8
Cargol
9
Base
Fig. 1
POSICIO TERRA
1
Parrilla frontal
2
Aspa
3
Parrilla trasera
4
Motor
5
Botón
6
Barra
7
Barra frontal
Fig. 2
POSICIO PARET
Fig. 3
EMMAGATZEMATGE
Guardar quan no hagi de ser utilitzat. Desar muntat o semi-muntat. Sempre en un lloc segur
i sec.
1. Si es guarda desmuntat, es recomana posar a l'interior de la caixa original d'embalatge o
una altra de mida adequada.
2. Si es guarda muntat o semi-muntat, es recomana protegir el capçal del ventilador de la
pols.
NETEJA / MANTENIMENT
Per tenir cura del ventilador d'una forma correcta i segura, cal:
1. Desendollar sempre abans de netejar o desmuntar.
2. No permetre que l'aigua degoti sobre o dins de la carcassa del motor del ventilador.
3. Netejar amb un drap humitejat en aigua. Assecar amb un drap net. No netejar amb
productes químics agressius: gasolina, dissolvent o oli.
MEDI AMBIENT
No tiri aparells elèctrics a les escombraries domèstiques. Utilitzeu
instal·lacions de recollida selectiva. Informeu-vos al vostre ajuntament
per obtenir més informació. Si els aparells elèctrics es dipositen en
abocadors, els components perillosos poden filtrar-se en les aigües
subterrànies i entrar en la cadena alimentària, danyant la seva salut i
benestar.
SAFEGUARDS
Read all instructions carefully, even if you feel you are quite familiar with this type of
appliance.
When using electrical appliances, to reduce the risk of fire, electric shock, and/or injury,
these basic safety precautions should always be followed:
1. The ceiling fan must be connected to a 230V AC 50Hz power supply.
2. All electrical work must only be undertaken after disconnection of the power by removing
fuses or turning off the circuit breaker, to ensure all pole isolation of the electrical supply.
3. Do not use outdoors. Installing the fan in a position where it could be exposed to water or
moisture is dangerous.
4. Do not connect the fan motor to a dimmer switch. This may give an unsatisfactory
performance (motor hum) and cause damage to the motor.
5. Children of less than 3 years should be kept away unless continuously supervised.
Children aged from 3 years and less than 8 years shall only switch on/off the appliance if it
has been placed or installed in its intended normal operating position and they have been
given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children aged from 3 years and less than 8 years shall not
plug in, regulate and clean the appliance or perform user maintenance.
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
6. Young children should be supervised to ensure that they do not play with the appliance.
7. It is not recommended that ceiling fans and gas appliances be operated in the same room
at the same time.
8. Do not insert anything into the fan blades whilst they are spinning. This will damage the
blades and upset the balance of the fan causing the unit to wobble.
9. This product has tie type "Y". If the cord is damaged, it must be replaced by the
manufacturer or its service agent or qualified personnel to avoid risk.
10. Danger: You should not repair the appliance by yourself. It must be done just by qualified
specialists. Only original spare parts may be used for repair.
11. To unplug before to touch the sockets.
12. Wipe with a dry cloth moistened with soap and water. Dry thoroughly. Unplug the power
before cleaning. Do not allow water inside.
ASSEMBLY INSTRUCTIONS
1. Match the 4 holes on the flange to the 4 holes on the base, then insert the screws into the
holes, re-tighten the screws and nuts, slide the base cap down over the flange on the round
base. (Figure1)
2. Insert the motor onto the top of the stand(Figure1) or the connection between the left
bar and the right bar, fix with the screws. (Figure2 or Figure3)
3. Insert the front bar into the left bar and the right bar, fix with the screws. (Figure2)
4. Mount the rear grill to the motor housing, fix with 4 screws. (Figure1 to 3)
Indice
Lingue:
Altri manuali BOX Plus Fan
