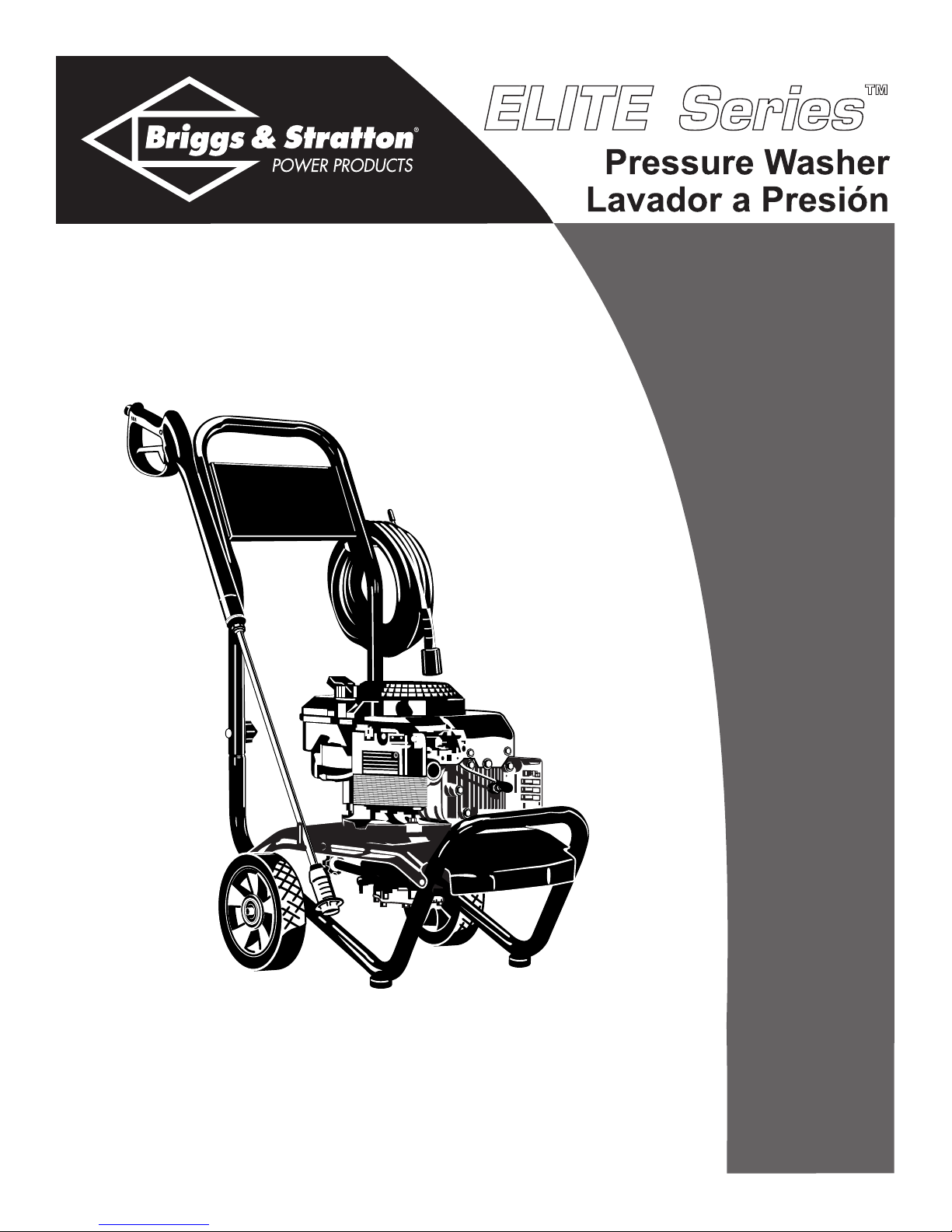

Briggs & Stratton 20215 Guida all'installazione

Illustrated Parts List

Manual No. 194466A

Revision 0 (10/26/2004)

020215

(2450 PSI)

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON,WISCONSIN, U.S.A.

Questions? Help is just a moment away!

Preguntas? La ayuda es justa un momento lejos!

Call: Pressure Washer Helpline - 1-800-743-4115 M-F 8-5 CT

Llame: Línea Directa del Lavador a Presión - 1-800-743-4115 M-F 8-5 CT

EXPLODED VIEW AND PARTS LIST — MAIN UNIT

Item Part # Description

1 195339GS BASE

2 B194718GS HANDLE

3 194469GS ASSY, Billboard with Decal

4 190249GS HOSE

5 192645GS KIT, Pump Mounting Hardware

6 194264GS KIT, Hook, Handle

7 192309GS KIT, Hook, Base

8 192050GS KIT, E-Ring

9 194298GS VALVE,Thermal Relief

10 188792HGS WAND,Adjustable Nozzle

Item Part # Description

11 21760GS ORIFICE

12 B3263GS GUN

13 B2203GS KIT, Handle Connector

14 192310GS KIT,Vibration Mount

15 192311GS KIT,Wheel

16 23139GS KEY

17 194216GS ASSY, Pump (see page 3)

900 § ENGINE

§ - Contact Engine Manufacturer

Items Not Illustrated:

Part # Description

194466GS MANUAL, Owner’s

MS6847 MANUAL, Engine

194256GS KIT,Tag,Warning with Clip

BB3061BGS OIL, Engine

191922GS KIT, O-RING MAINT & NZZL CLNNG

2450 PSI PressureWasher

EXPLODED VIEW AND PARTS LIST — PUMP

Item Part # Description

19 190571GS CAP, Oil, 5.5 - 6.5 NM

28 190627GS MANIFOLD

45 190578GS PIN

62 190581GS CAP, 1/8

76 194298GS THERMAL RELIEF

77 190586GS OIL BOTTLE (not shown)

A 190594GS KIT, UNLOADER STEM

B 190632GS KIT,WATER INLET,ALUM

C 190634GS KIT, OUTLET,ALUM

D 193808GS KIT, HEAD BRASS

Item Part # Description

E 193806GS KIT, CHECK VALVES

F 190592GS KIT, INLET CHECK

G 190593GS KIT, CHEMICAL INJECTION

H 193807GS KIT, SEAL SET

J 189971GS KIT, CHEMICAL HOSE

K 193971GS KIT, PIPE FITTING

L 193972GS KIT, UNLOADER SEAT

NOTE: Item letters A - L are service kits and include all

parts shown within the box.
