CAME R Series Manuale utente

Documentazione

Tecnica

S44

rev. 1.0

05/2002

CAME

CANCELLI

AUTOMATICI

119RS44

SERIE R |

R SERIES

SÉRIE R |

BAUREIHE R

SERIE R

S0004N

CANCELLI AUTOMATICI

Scheda comando per selettori a tastiera

Control card for digital selector switches

Carte commande pour sélecteurs à clavier

Steurplatine für Einbruchsicheres

Tarjeta de mando para selectores con teclado

ITALIANO

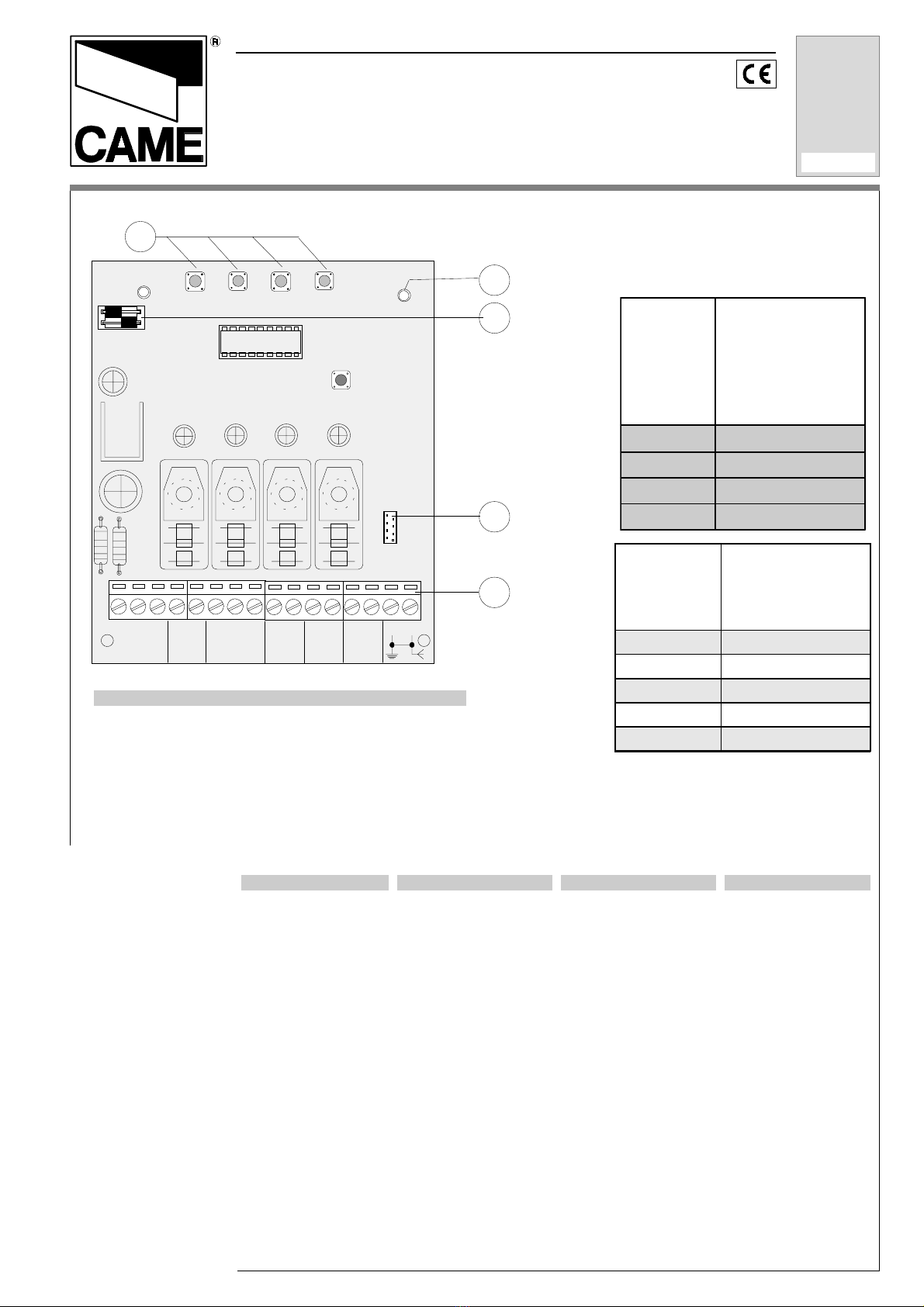

COMPONENTI PRINCIPALI SCHEDA

1) Pulsanti di memorizzazione

2) Led di segnalazione

3) Dip-switch selezione funzioni

4) Innesto per scheda radiofrequenza AF (vedi tab. A)

5) Morsettiere per collegamenti

ENGLISH

MOTHERBOARD MAIN

COMPONENTS

1) Buttons for storing

2) Signal Led

3) Function selection

dip-switch

4) Socket for

radiofrequency AF

board (see tab. A)

5) Terminal boards for

connections

FRANÇAIS

PRINCIPAUX

COMPOSANTS DU

MODULE

1) Boutons-poussoirs

de mémorisation

2) Led de signalisation

3) Dip-switch sélection

fonctions

4) Branchement pour

carte radiofréquence

AF (voir tab. A)

5) Plaque à bornes pour

les branchements

DEUTSCH

HAUPTKOMPONENTEN

DERGRUNDPLATINE

1) Speichertasten

2) Anzeige-Led

Speicherung

3) Funktionswahl Dip-

Switch

4) Steckanschluß

Funkfrequenz-Platine

AF (siehe Tab. A)

5) Anschluss-

Klemmenleiste

ESPAÑOL

COMPONENTES

PRINCIPALES DE LA

TARJETA

1) Teclas de

memorización

2) Led de señal

3) Dip-switch

selección funciónes

4) Conexión para

tarjeta

radiofrecuencia AF

(ver tab. A)

5) Cajas de bornes

para conexiones

12V

24V 0V NC NO C

AC / DC OUT 1 OUT 2 OUT 3 OUT 4

1234

PRO G . RX

LV LR

S 0004

Scheda QUADRICANALE

FOUR CHANNEL board

Carte QUADRICANAL

Grundplatine-VIERKANAL

Tarjeta CUADRICANAL

Tab. A

ALIMENTAZIONE ASSORBIMENTO

POWER SUPPLY CURRENT

ALIMENTATION ABSORPTION

STROM_

VERSORGUNG STROMAUFNAHME

ALIMENTACION ABSORBENCIA

24V a.c. 100 mA max (relè ON)

12V a.c. 180 mA max (relè ON)

24V d.c. 70 mA max (relè O N)

12V d.c. 70 mA max (relè O N)

Frequenza/MHz

Frequency/MHz

Frequence/MHz

Frequenz/MHz

Frequencia/MHz

Scheda radiofrequenza

Radio frequency board

Carte radiofréquence

Funkfrequenz-Platine

Tarjeta radiofrecuencia

FM 26.995 AF130

FM 30.900 AF150

AM 26.995 AF26

AM 30.900 AF30

AM 433.92 AF43S - AF43SM

-S0004N. Installare la

scheda di comando

presente all'interno

del contenitore,

garantito 24 mesi

salvo manomissioni,

in ABS da esterno

con grado di

protezione IP54, in

un punto desiderato,

posizionandola il più

alto possibile.

-S0004N. Install the

command board inside

the container,

guaranteed 24 months

safe from mishandling,

made of ABS for

external use with IP54

protection level, in a

desired point,

positioning it as high

as possible.

-S0004N. Installer la

carte de commande

qui se trouve dans le

boîtier (garantie 24

mois sauf altérations)

en ABS pour

extérieur avec degré

de protection IP54, en

un point voulu, en la

plaçant le plus haut

possible.

-S0004N. Die im

Inneren des Behälters

befindliche

Steuerschaltkarte,

außen in ABS mit

Schutzgrad IP54, an

der gewünschten

Stelle so hoch wie

möglich installieren.

Dieselbe hat,

abgesehen von

Verletzungen, eine

Garantie von 24

Monaten.

-S0004N. Instale la

tarjeta de mando

que se encuentra

adentro de la caja

de ABS para

exteriores con

clase de protección

IP54,con 24 meses

de garantía salvo

alteraciones, en un

punto deseado,

colocándola lo más

alta posible.

INSTALLAZIONE -

INSTALLATION -

INSTALACIÓN

NC NO C

AC/ DC OUT 1 OUT 2 OUT 3 OUT 4

1234

PROG. RX

+12+24 0

180

225

115

Morsettiera tastiera S6/7000

S6/7000 Keyboard card

Carte clavier S6/7000

Tastaturplatine S6/7000

Tarjeta teclado S6/7000

Uscita contatti N.O.: portata max.

5A-24V

N.O. contacts output: resistive load

5A-24V

Sortie contacts N.O.: charge

résistive 5A-24V

Normalerweise offener

Kontaktausgang: Kontaktleistung

5A-24V

Salida contactos N.O.: alcance

contacto 5A-24V

Scheda di comando

Keyboard control card

Carte de commande

Steuerplatine

Tarjeta de mando

Morsettiera tastiera S5000

S5000 Keyboard card

Carte clavier S5000

Tastaturplatine S5000

Tarjeta teclado S5000

Alimentazione 12/24V

12/24V power supply

Alimentation 12/24V

12/24V Stromversorgung

Alimentación 12/24V

12V24V 0 V NC NO C

AC/DC OUT 1 OUT 2 OUT 3 OUT 4

1234

PROG. RX

LV LR

AC/DC

BA 0

-Die Anschlüsse der

Vorrichtung dem

elektrischen Schaltplan

entsprechend ausfüh-

ren:

-für die Funktion "nur

Öffnen", die Klemmen

"C" und "N.O." der

Steuerplatine mit den

Klemmen "2-3" der

CAME-Steuerung

verbinden; bzw. für die

Funktion "Öffnen-

Schließen" mit Sicher-

heit-srücklauf, mit den

Klemmen "2-7" verbin-

den.

Hinweis: Wenn die

Vorrichtung mit

Gleichstrom versorgt

wird, ist die Polarität

(+/-) zu beachten.

-Efetuar las

conexiones del

dispositivo como

indica el esquema:

-para obtener la

funcion de "solo

apertura" conectar

los bornes "C" y

"N.O." de la tarjeta

de mando a los

bornes "2-3" del

quadro CAME, o a

los bornes "2-7"

para obtener la

función de "abre-

cierra" con inver-

sión.

Nota: en caso de

alimentacion d.c.

del dispositivo,

respetar las

polaridades (+/-).

-Effettuare i

collegamenti del

dispositivo come da

schema :

-per ottenere la

funzione di "sola

apertura" collegare i

morsetti "C" e

"N.O." della scheda

comando ai

morsetti "2-3" del

quadro CAME;

collegare invece sui

morsetti "2-7" per

ottenere la funzione

di "apre-chiude" con

inversione.

N.B. In caso di

alimentazione d.c.

del dispositivo,

rispettare le polarità

(+ / -).

-Wire the system as

shown on the diagram:

-to obtain “opening

only” operation,

connect

terminals “C” and

“N.O.” on the control

card to terminals 2-3

on the CAME control

panel. To obtain

“open-close with

reversal” operation,

connect terminals

“N.O.” and “C” on the

control card to

terminals 2-7 on the

CAME control panel.

NB: If the unit is

powered d.c., be sure

to respect the polarity

(+/ - ).

-Réaliser les

raccordements du

dispositif de la

manière indiquée

dans le schéma:

-pour obtenir la

fonction “uniquement

ouverture”, relier les

bornes "C" et "N.O."

de la carte de

commande aux

bornes “2-3” de

l’armoire de

commande CAME.

Par contre si on

désire obtenir la

fonction “ouverture-

fermeture” avec

inversion, les bornes

devront être reliées

aux bornes “2-7”.

N.B. Si le dispositif

est alimenté en d.c.,

respecter la polarité (+/-

COLLEGAMENTO ELETTRICO -

ELECTRICAL CENNECTIONS -

RACCORDEMENT ELECTRIQUE

ELECTRISCHER ANSCHLUSS

- CONEXION ELECTRICA

A COLLEGAMENTI

EFFETTUATI:

1) digitare il codice

desiderato sulla ta-

stiera senza intervalli

superiori a 10 secon-

di tra una cifra e l'al-

tra (in caso contrario

l'operazione di codi-

fica si annulla e va

ripetuta);

2) premere il tasto (E)

sulla tastiera;

3) memorizzare il co-

dice relativo all’usci-

ta OUT1 premendo il

pulsante CH1;

4) ripetere la proce-

dura per le uscite

OUT2, OUT3 e OUT4

utilizzando un codice

diverso per ciascuna

uscita, e memorizza-

re premendo il relati-

vo pulsante (CH2,

CH3 o CH4); in que-

ste uscite si ha sem-

pre un impulso di 1

secondo.

AFTER THE UNIT HAS BEEN

WIRED:

1)use the keyboard to

program the personal

code desired; when en-

tering the code, do not

wait more than 10 sec-

onds between one digit

and another (if this pe-

riod is exceeded, the

programming operation

will be cancelled and

must be repeated).

2) press the (E) key on

the keyboard;

3) press the CH1 data

storage button on the

keyboard controlcard to

store the code;

4) repeat the procedure

for OUT2, OUT3 and

OUT4 outputs using a

different code for each

output, and save the set-

tings by pressing the ap-

propriate button (CH2,

CH3 or CH4); these out-

puts always emit a one-

second impulse.

LORSQUE LES

RACCORDEMENTS ONT ÉTÉ

EFFECTUÉS:

1)composer le code

désiré en veillant à ce

qu’il n’y ait pas d’inter-

valles supérieurs à 10

sec. entre deux chif-

fres (dans le cas con-

traire, l’opération de

codage s’annule et il

faudra la répéter);

2) appuyer sur la tou-

che (E) du clavier;

3) appuyer sur le bou-

ton de mise en mé-

moire de la carte de

commande du clavier;

4) répéter la procédure

pour les sorties OUT2,

OUT3 et OUT4 en utili-

sant un code différent

pour chaque sortie et

mémoriser en ap-

puyant sur le bouton

correspondant (CH2,

CH3 ou CH4); il y a tou-

jours une impulsion

d'une seconde pour

ces sorties.

NACH AUSFÜHRUNG ALLER

ANSCHLÜSSE:

1) den gewünschten

Code eingeben, dabei

abernie mehr als10 sec.

zwischen der Eingabe

der einzelnen Ziffern

verstreichen lassen, da

sonst der Codierungs-

vorgang unterbrochen

wird und nochmals wie-

derholt werden muß;

2) Taste (E) auf der Tas-

tatur;

3) dann die Speicher-

taste auf der Tastatur-

Steuerplatine zur

Speicherung des Codes

drücken;

4) Die Einstellungen für

die Ausgänge OUT2,

OUT3 und OUT4 wie-

derholen und dabei für

jeden Ausgang einen

anderen Code verwen-

den. Den entsprechen-

den Knopf zum Ab-

speichern drücken

(CH2, CH3 oder CH4).

Der Impuls auf diesen

Ausgängen liegt immer

bei 1 Sekunde.

UNA VEZ EFECTUADAS

LAS CONEXIONES:

1) teclar el código de-

seado, a intervalos

inferiores a 3 seg.

entre una y otra cifra

(en caso contrario la

operación de codi-

ficación se anula y se

tiene que repetir);

2) pulsar la tecla (E)

en el teclado;

3) pulsar la tecla de

memorización en la

tarjeta de mando del

teclado para la

memorización del

código;

4) repita el procedi-

miento para las sali-

das OUT2, OUT3 y

OUT4 utilizando un

códigodiferente para

cada salida, y memo-

rice pulsando el bo-

tón respectivo (CH2,

CH3 o CH4); en di-

chas salidas se pro-

duce siempre un im-

pulso de 1 segundo.

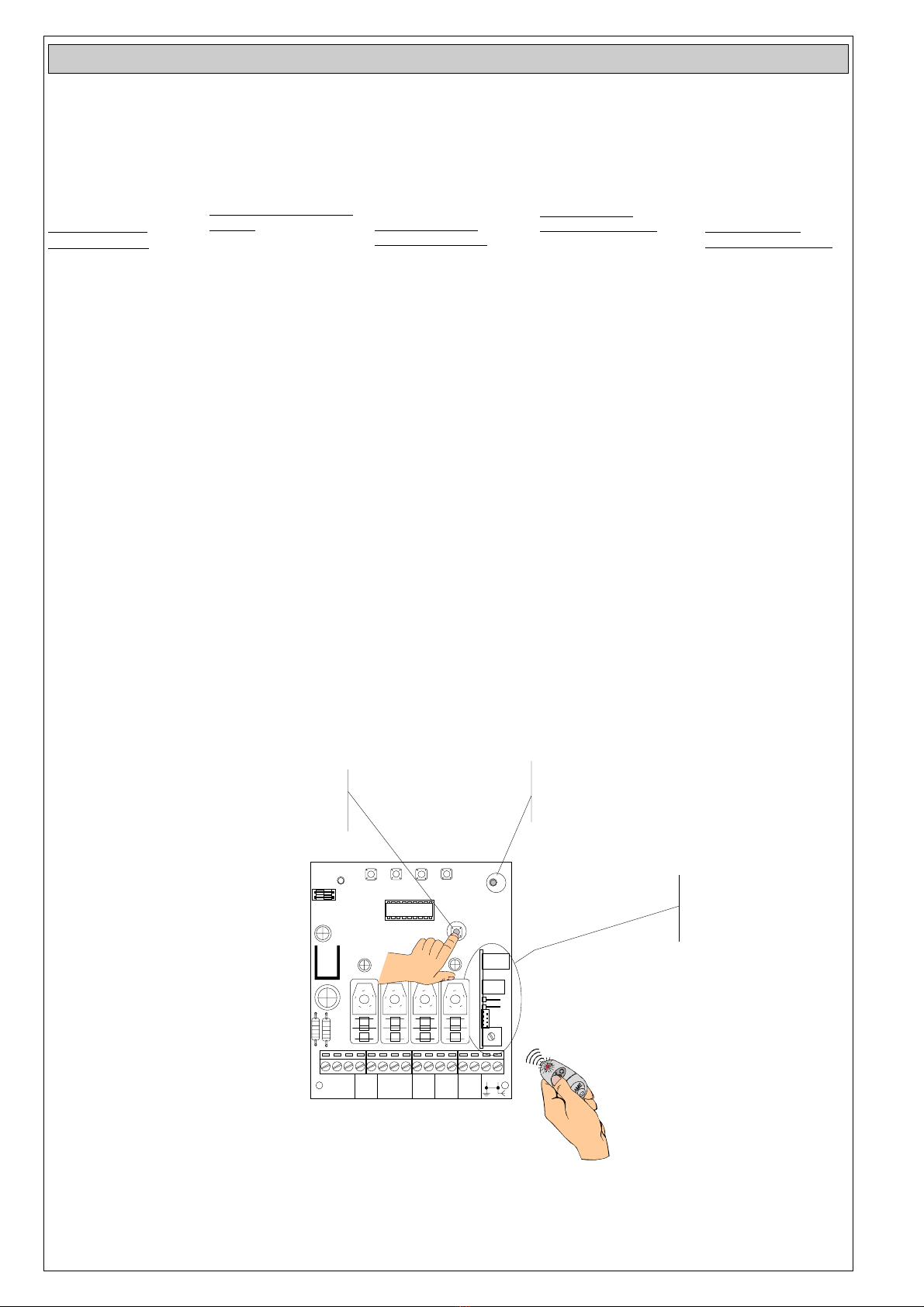

S 0004

Pulsanti memorizzazione codice

Code storage buttons

Boutons-poussoirs de mémorisation code

Code-Speichertasten

Teclas memorización código

345

CAME

12V

24V 0 V NC NO C

AC / D C O UT 1 O UT 2 O UT 3 O UT 4

1234

CODIFICA -

CODING -

CODAGE -

CODIERUNG -

CODIFICACIÓN

SELEZIONE FUNZIONI -

FUNCTION SELECTION

- SÉLECTION FONCTION -

FUNKTIONSWAHL

- SELECIÓN FUNCIONES

Agire sul Dip-switch

per ottenere le

seguenti funzioni:

The dip-switch is used

to select the following

functions:

Agir sur le dip-switch

afin d'obtenir les

fonctions suivantes:

Über den Dip-Switch

können folgende

Funktionen eingestellt

werden:

OFF

Actuar en el Dip-

switch para obtener

las siguientes

funciones:

N.B.: le impostazioni

agiscono solamente

sull'uscita OUT4.

1ON-2OFF MONOSTABILE MONOSTABLE MONOSTABLE MONOSTABIL MONOESTABLE

1OFF-2ON BISTABILE BISTABLE BISTABLE BISTABIL BIESTABLE

1OFF-2OFF IMPULSO

1 secondo

One second

IMPULSE

IMPULSION

une seconde

1-sekund.

IMPULS

IMPULSO

1 segundo

N.B.: the settings

works only on OUT4

output.

N.B.: les réglages

n'agissent que sur la

sortie OUT4.

Hinweis: die

Einstellungen gelten

nur für Ausgang

OUT4.

N.B.: las

configuraciones

actúan sólo en la

salida OUT4.

-Digitare il codice

momorizzato (la

logica di comando

consente fino a 5

errori di codifica e

poi il dispositivo si

disattiva per circa 1

minuto);

-Premere il tasto E

sulla tastiera.

N.B.: con funziona-

mento monostabile,

mantenere premuto

il pulsante (E) per il

tempo desiderato.

-Enter the saved code

(the control logic allows

up to 5 errors when

entering the code, after

which the unit will shut

down for about a

minute);

-Press key E on the

keyboard.

N.B.: When the

"Monostable" function

is activated, hold down

the pushbutton (E) for

the desired time.

-Saisir le code

mémorisé (la logique

de commande permet

jusqu'à 5 erreurs de

codage puis le

dispositif se

désactive pendant

environ 1 minute);

-Appuyer sur la

touche E sur le

clavier.

N.B.: avec fonction-

nement avec

Monostable,

maintenir appuyé le

bouton-poussoir (E)

pendant le temps

désiré.

-Den gespeichert Code

über die Tastatur

eingeben (die Steuer-

logik gestattet max.5

Codierfehler, danach

schaltet sich die

Vorrichtung ca. 1

Minute lang ab);

-Taste E auf der

Tastatur drücken.

Hinweis: Bei Funktion

"Bedienung vom

Steuerpult" die Taste

(E) bis zur

gewünschten

Toröffnung gedrückt

halten.

-Teclear el código

memorizado (la

lógica de mando

permite hasta 5

errores de codifica-

ción, posteriormente

el dispositivo se

desactiva durante

aprox. 1 minuto);

-Pulsar la tecla E en

el teclado.

Nota: con funciona-

miento a hombre

presente, mantener

pulsada la tecla (E)

durante el tiempo

deseado.

345

CAME

FUNZIONAMENTO -

OPERATION -

FONCTIONNEMENT -

FUNKTION -

FUNCIONAMIENTO

E' possibile attivare

l'uscita OUT1 tramite

l'uso di un

radiocomando

CAME.

Attivazione del

radiocomando:

-inserire una scheda

di radiofrequenza AF

(vedi tabella pag.1);

-codificare il trasmet-

titore (vedi relativo

foglio istruzioni);

-tenere premuto sulla

scheda comando il

tasto RX PROG; il

LED rosso (LR)

inizierà a lampeggia-

re; al commutarsi in

"sempre acceso" del

LED inviare un

segnale con il

trasmettitore: il LED

riprenderà a lampeg-

giare, comunicando

poi l'avvenuta

memorizzazione

rimanendo acceso;

rilasciare quindi il

pulsante di memo-

rizzazione RX PROG.

Pulsante memorizzazione codifica ricevitore

Boutton controlling storage of code by receiver

Bouton-poussoir mémorisation codage récepteur

SpeichertasteEmpfänger-Codierung

Tecla memorización codificación receptor

Led segnalazione codifica ricevitore

Led wich signals that code has been stored by receiver

Led signalisation codage récepteur

Anzeige-LED für Empfänger-Codierung

Led indicación codificación receptor

Schedaradiofrequenza

Radiofrequency board

Carte radiofrèquence

Funkfrequenze-Platine

Tarjetaradiofrecuencia

It is possible to activate

the OUT1 output via a

CAME wireless control.

Activating radio remote

control:

-install a radio fre-

quency card model AF

(see table on page 1);

-program the code on

the transmitter (see the

relative instruction

sheet);

-hold down the RX

PROG key on the

control card. The red

LED (LR) will now

begin to flash. When

the red LED lights up

steadily, send a signal

with the transmitter. At

this point, the LED will

again begin to flash

and then light up

steadily, which indi-

cates that the code has

been stored. Now,

release the RX PROG

code storage key.

On peut activer la

sortie OUT1 à l'aide

d'une radiocommande

CAME.

Activation de la

radiocommande:

-introduire une carte

de radiofréquence AF

(voir tableau page1);

-coder l'émetteur (voir

feuille d'instructions

correspondante);

-maintenir appuyée la

touche RX PROG sur

la carte commande; la

LED rouge (LR)

commence à cligno-

ter puis, quand le

clignotement cesse et

que la LED reste

allumée de manière

fixe, envoyer un

signal avec l'émet-

teur. La LED recom-

mence à clignoter

puis elle redevient

fixe indiquant ainsi

que la mémorisation

a été effectuée.

Relâcher ensuite le

bouton-poussoir de

mémorisation RX

PROG.

Der Ausgang 1 kann

mithilfe einer Fernbe-

dienung von CAME mit

Radiofrequenz aktiviert

werden.

Zuschalten der

funkfernsteuerung:

-AF-Funkfrequenz-

platine einfügen (siehe

Tabelle auf Seite 1);

-Funksender-

Codierung durchführen

(siehe entsprechende

Anleitung);

-Die auf der Steuer-

platine befindliche

Taste RX PROG

gedrückt halten. Die

rote LED (LR) beginnt

zu blinken. Wenn die

LED zu blinken aufhört

und "permanent"

aufleuchtet, mittels

Funksender einen

Steuerimpuls geben.

Die LED beginnt wieder

zu blinken und zeigt

dann durch permanen-

tes Aufleuchten die

erfolgte Speicherung

an. Die Speichertaste

RX PROG wieder

loslassen.

Es posible activar la

salida OUT1 usando

un radiocontrol

CAME.

Activación del

mando a distancia:

-introducir una

tarjeta de

radiofrequencia AF

(ver tabla pág.1);

-codificar el transmi-

sor (ver la corres-

pondiente hoja

instrucciones);

-mantener pulsada

en la tarjeta de

mando la tecla RX

PROG; el LED rojo

(LR) empieza a

parpadear; con el

LED en condición de

"siempre encendido"

enviar una señal con

el transmisor; el LED

vuelve a parpadear

comunicando que la

memorización se ha

efectuado, y perma-

nece encendido;

soltar la tecla de

memorización RX

PROG.

RADIOCOMANDO -

RADIO CONTROL

- RADIOCOMMANDE -

FUNKSTEUERUNG

- MANDO A DISTANCIA

NC NO C

AC/DC OUT 1 OUT 2 OUT 3 OUT 4

PROG. RX

+12

+24 0

É possibile collegare

in parallelo fino a

cinque selettori.

Up to five selectors can

be connected in

parallel.

Il est possible de

brancher en parallèle

jusqu'à cinq

sélecteurs.

Es können bis zu 5

Codeschlösser paral-

lelgeschaltet werden.

Se puede conectar en

paralelo hasta 5

selectores.

COLLEGAMENTO DI PIÚ SELETTORI -

CONNECTION OF MORE THAN ONE SELECTOR

- BRANCHEMENT DE PLUSIEURS

SÉLECTEURS

- ANSCHLUß MEHRER CODETASTER -

CONEXION DE VARIOS SELECTORES

OUT4

OUT3

OUT2 OUT1

NC NO C

AC / D C OUT 1 OUT 2 OUT 3 OUT 4

PROG. RX

+12

+24 0

456

345

124

Tutti i dati sono stati controllati con la

massima cura. Non ci assumiamo co-

munque alcuna responsabilità per

eventuali errori od omissioni.

All data checked with the maximum care.

However, no liability is accepted for any error

or omission.

Toutes les données ont été contrôlées

très soigneusement. Nous n’assumons

de toute façon aucune responsabilité pour

les erreurs ou omissions éventuelles.

Die Daten wurden mit höchster Sorgfalt

geprüft. Für eventuelle Fehler oder

Auslassungen übernehmen wir keine

Haftung.

Todos los datos se han controlado con

la máxima atención. No obstante no nos

responsabilizamos de los posibles

errores u omisiones.

CANCELLI AUTOMATICI

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI)

(+39) 02 26708293 (+39) 02 25490288

CAMESUD S.R.L. ___________________NAPOLI

(+39) 081 7524455 (+39) 081 7529109

CAME(AMERICA) L.L.C.____________MIAMI (FL)

(+1) 305 5938798 (+1) 305 5939823

CAME AUTOMATISMOS S.A__________MADRID

(+34) 091 5285009 (+34) 091 4685442

CAME BELGIUM__________________LESSINES

(+32) 068 333014 (+32) 068 338019

CAME FRANCE S.A.____NANTERRE CEDEX (PARIS)

(+33) 01 46130505 (+33) 01 46130500

CAME GMBH________KORNTAL BEI (STUTTGART)

(+49) 07 15037830 (+49) 07 150378383

CAME GMBH____________SEEFELD BEI (BERLIN)

(+49) 03 33988390 (+49) 03 339885508

CAME PL SP.ZO.O______________WARSZAWA

(+48) 022 8365076 (+48) 022 8369920

CAME UNITED KINGDOM LTD___NOTTINGHAM

(+44) 0115 9210430 (+44) 0115 9210431

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

(+39) 0422 4940 (+39) 0422 4941

SISTEMA QUALITÀ

CERTIFICATO

ASSISTENZA TECNICA

NUMERO VERDE

800 295830

WEB

www.came.it

E-MAIL

[email protected]

Altri manuali per R Series

Questo manuale è adatto per i seguenti modelli

Altri manuali CAME Interruttore selettore

CAME

CAME S0004N Manuale utente

Manuali Interruttore selettore popolari di altre marche

PRO SIGNAL

PRO SIGNAL PSG08231 Manuale utente

Katranji

Katranji CLUX-31GAME Manuale utente

Ude

Ude PZ-1000A Manuale utente

Pilz

Pilz PIT m3.2p Manuale utente

PRO SIGNAL

PRO SIGNAL PSG08226 Manuale utente

SMC Networks

SMC Networks D-M9 Series Manuale utente

Insignia

Insignia NS-VS314 Manuale utente

PRO SIGNAL

PRO SIGNAL PSG03928 Manuale utente

ABB

ABB Relion SAM600-IO Manuale utente

LOVATO ELECTRIC

LOVATO ELECTRIC ATL600 Manuale utente

asas

asas Motoroll Manuale utente

GRAUPNER

GRAUPNER 33303 Guida all'installazione

ETI

ETI ASTRO Manuale utente

Eaton

Eaton RMQ-Titan M30 Series Manuale

Uhlenbrock

Uhlenbrock Switch-Control 63400 Manuale utente

PulseAudio

PulseAudio PA-SS4V Manuale utente

Flepcher

Flepcher FLP-ZS-1012 Manuale utente

LEGRAND

LEGRAND 0274 00 Manuale utente
