CFM TEK225H-H2 Manuale utente

better AIRFLOW

by DESIGNTM



• Modular construction, compact design

• OEM custom configurations available

• Horizontal and vertical applications

• Quiet, highly efficient performance

• Backward curved airfoil (BCA) wheel

• Non-overloading power characteristics

• Injection molded GRP polyamide TEK wheel

• TEFC industrial duty motors

PLENUM FANS

TEK

PLENUM & PLUG

FANS

AIRFLOW (CFM)

60 Hz DIRECT DRIVE PERFORMANCE

300 400 600 800 1000 2000 3000 4000 5000

STATIC PRESSURE (IN. WG)

ROTATION

STANDARD FOOT

MOUNT TEFC MOTOR

RIGID STEEL MOTOR SUPPORT

W/ POWDER PAINT FINISH

BACKWARD CURVED

AIRFOIL IMPELLER

ABS INLET CONE

RIGID STEELMOUNTING PANEL

W/ POWDER PAINT FINISH

HJ K

.500

4 HOLES

.500

4 HOLES

MOTOR HORSEPOWER

MODEL RPM MTR HP

TEK225H-H2 3450 0.50

TEK250H-H2 3450 0.75

TEK280H-H2 3450 1.50

TEK315H-H4 1750 0.50

TEK315H-H2 3450 3.00

TEK355H-H4 1750 0.75

TEK355H-H2 3450 5.00

TEK400H-H4 1750 1.50

TEK450H-H4 1750 2.00

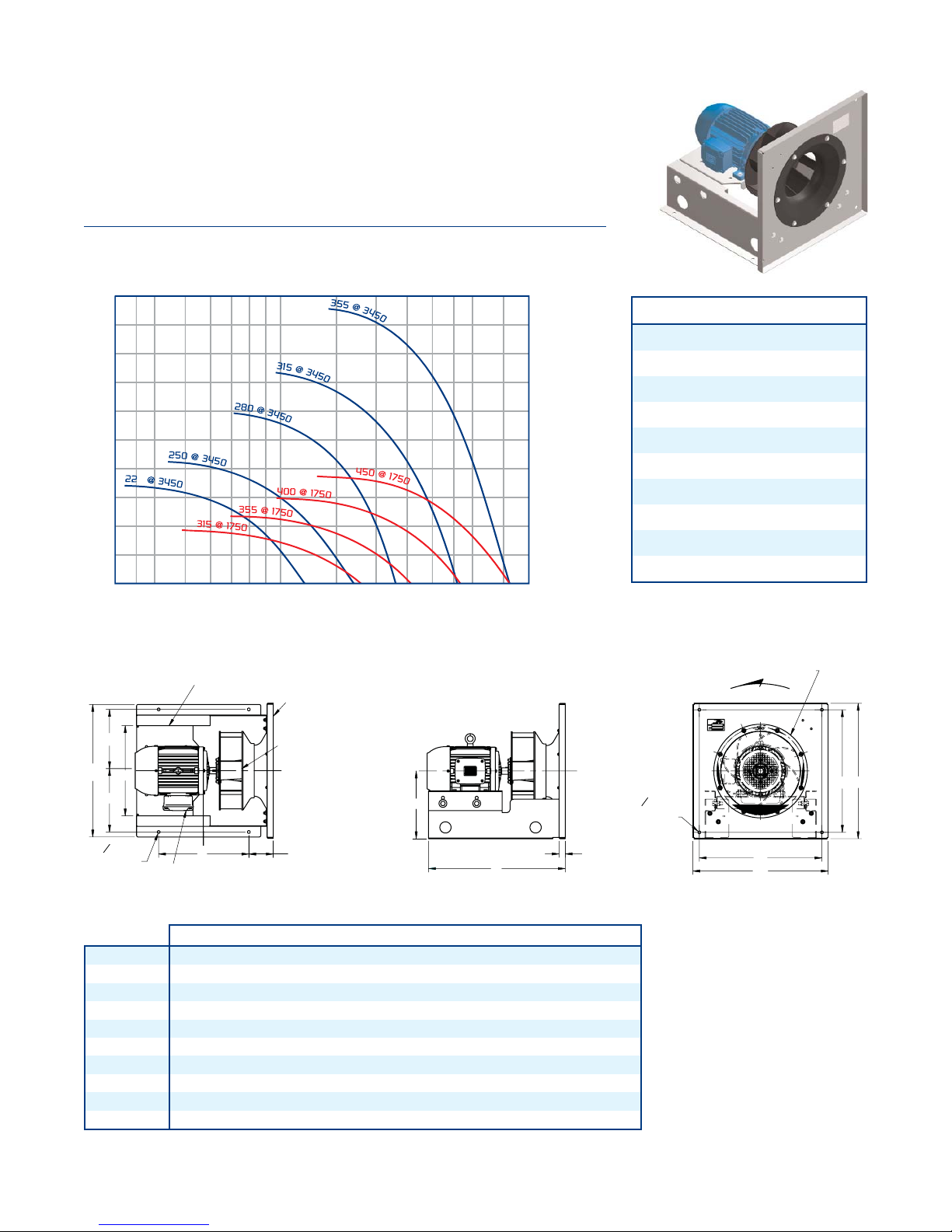

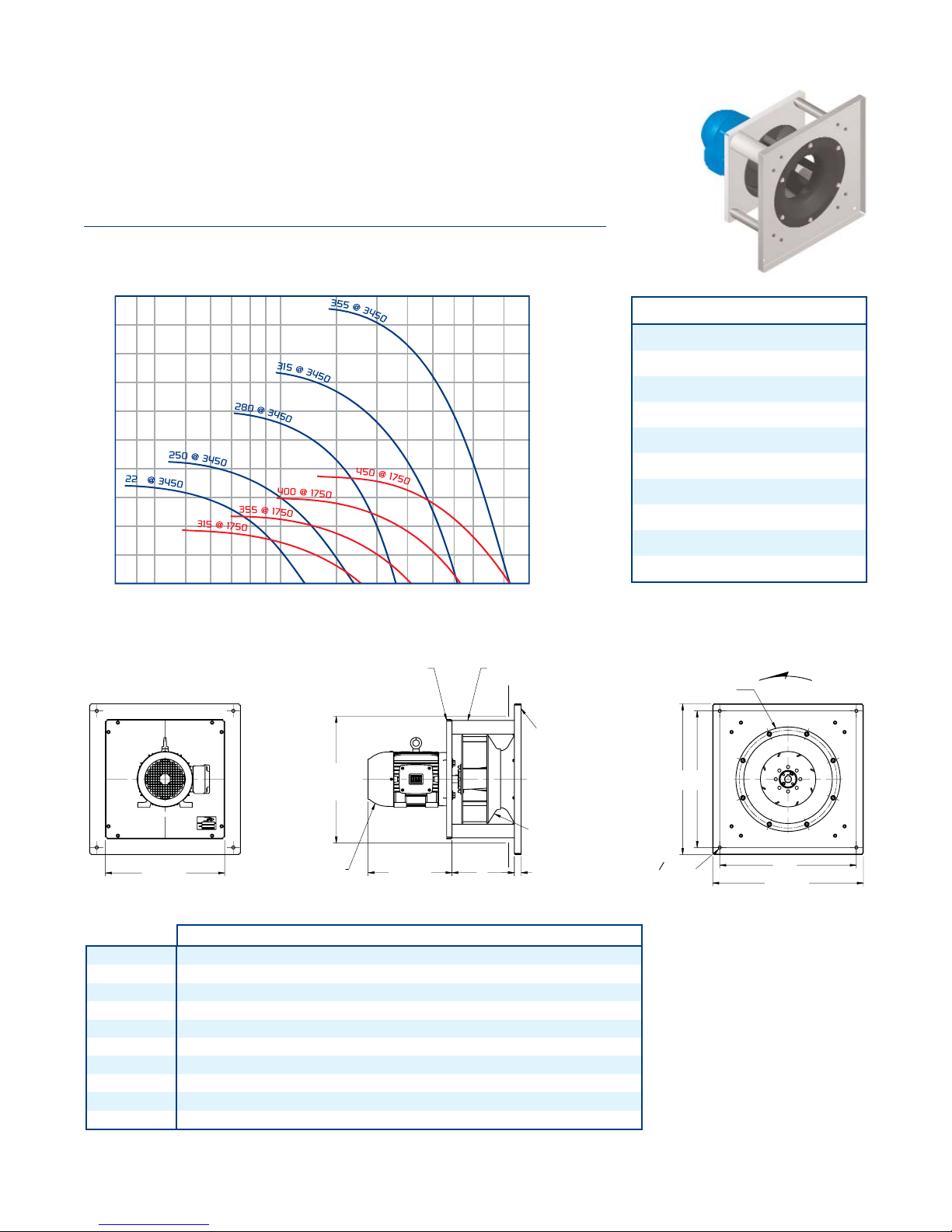

STANDARD FEATURES & BENEFITS

• High efficiency, backward curved airfoil wheel

• Injection molded GRP polyamide TEK wheel

• TEFC industrial duty motors

• Supply and return air applications

PERFORMANCE

TEK PLENUM FANS

MODEL A B C D E F G H J K

TEK225H-H2 20.0 17.8 8.5 10.0 20.3 18.5 11.0 14.0 4.3 1.1

TEK250H-H2 20.0 17.8 8.5 10.0 20.3 18.5 11.0 14.0 4.3 1.1

TEK280H-H2 20.0 17.8 8.5 10.0 20.3 18.5 11.0 14.0 4.3 1.1

TEK315H-H4 24.0 21.8 10.9 12.0 24.3 23.5 16.0 16.0 4.3 1.1

TEK315H-H2 24.0 21.8 10.9 12.0 24.3 23.5 16.0 16.0 4.3 1.1

TEK355H-H4 24.0 21.8 10.9 12.0 24.3 23.5 16.0 16.0 4.3 1.1

TEK355H-H2 24.0 21.8 10.9 12.0 24.3 23.5 16.0 16.0 4.3 1.1

TEK400H-H4 28.0 25.8 12.5 14.0 26.6 27.3 16.0 20.0 4.6 1.1

TEK450H-H4 28.0 25.8 12.5 14.0 26.6 27.3 16.0 20.0 4.6 1.1

DIMENSIONS IN INCHES*

*DO NOT USE FOR CONSTRUCTION CONSULT FACTORY FOR CERTIFIED PRINTS

STANDARD FEATURES & BENEFITS

• High efficiency, backward curved airfoil wheel

• Injection molded GRP polyamide TEK wheel

• TEFC face mounted motors

• Horizontal and vertical applications

PERFORMANCE

AIRFLOW (CFM)

60 Hz DIRECT DRIVE PERFORMANCE

300 400 600 800 1000 2000 3000 4000 5000

STATIC PRESSURE (IN. WG)

VARIES

WITH

MOTOR

STANDARD TEFC

C-FACE MOUNT

DRIVE MOTOR

RIGID STEEL MOTOR

SUPPORT W/ POWDER

PAINT FINISH

BACKWARD CURVED

AIRFOIL IMPELLER

ABS INLET CONE ROTATION

SQUARE

OPENING

SQUARE A

SQUARE

EXTRUDED ALUMINUM

SUPPORTS W/ CLEAR

ANODIZED FINISH

RIGID STEEL MOUNTING

PANEL W/ POWDER

PAINT FINISH

O .500

MOUNTING

HOLES

MODEL A B C D E F

TEK225H-V2 20.0 17.8 14.0 1.1 6.7 13.0

TEK250H-V2 20.0 17.8 15.0 1.1 7.4 14.0

TEK280H-V2 20.0 17.8 16.0 1.1 8.1 15.0

TEK315H-V4 24.0 21.8 17.5 1.1 9.1 17.0

TEK315H-V2 24.0 21.8 17.5 1.1 9.1 17.0

TEK355H-V4 24.0 21.8 19.5 1.1 9.9 19.0

TEK355H-V2 24.0 21.8 19.5 1.1 9.9 19.0

TEK400H-V4 28.0 25.8 20.5 1.1 10.8 20.0

TEK450H-V4 28.0 25.8 24.8 1.1 12.0 23.6

DIMENSIONS IN INCHES*

*DO NOT USE FOR CONSTRUCTION CONSULT FACTORY FOR CERTIFIED PRINTS

TEK PLUG FANS

MOTOR HORSEPOWER

MODEL RPM MTR HP

TEK225H-V2 3450 0.50

TEK250H-V2 3450 0.75

TEK280H-V2 3450 1.50

TEK315H-V4 1750 0.50

TEK315H-V2 3450 3.00

TEK355H-V4 1750 0.75

TEK355H-V2 3450 5.00

TEK400H-V4 1750 1.50

TEK450H-V4 1750 2.00

TEK-Plenum-Plug-1001

TEK PLENUM & PLUG FANS
