Français

2 - 138

PRÉCAUTIONS D’EMPLOI

Cet appareil est conforme à la norme de sécurité IEC 61010-1

pour des tensions de 600 V en catégorie IV à une altitude

inférieure à 2000 m et en intérieur, avec un degré de pollution

au plus égal à 2.

Le non-respect des consignes de sécurité peut entraîner un

risque de choc électrique, de feu, d'explosion, de destruction de

l'appareil et des installations.

N’utilisez pas l'appareil en atmosphère explosive ou en

présence de gaz ou fumées inflammables.

N’utilisez pas l'appareil sur des réseaux de tensions

ou de catégories supérieures à celles mentionnées.

Respectez les tensions et intensités maximales assignées

entre bornes et par rapport à la terre.

N’utilisez pas l'appareil s'il semble endommagé, incomplet ou

mal fermé.

Avant chaque utilisation, vérifiez le bon état des isolants des

cordons, boîtier et accessoires. Tout élément dont l'isolant

est détérioré (même partiellement) doit être consigné pour

réparation ou pour mise au rebut.

Utilisez des cordons et accessoires de tensions et de

catégories au moins égales à celles de l'appareil.

Respectez les conditions environnementales d'utilisation.

Respectez strictement les caractéristiques des fusibles.

Déconnectez tous les cordons avant ouverture de la trappe

d'accès aux fusibles.

Ne modifiez pas l'appareil et ne remplacez pas des

composants par des équivalences. Les réparations ou les

ajustages doivent être effectués par du personnel compétent

agréé.

Remplacez la pile dès l'apparition du symbole sur

l'afficheur. Déconnectez tous les cordons avant ouverture de

la trappe d'accès à la pile.

Utilisez des protections individuelles de sécurité lorsque les

conditions l'exigent.

Ne gardez pas les mains à proximité des bornes non

utilisées de l'appareil.

Lors de la manipulation des sondes ou des pointes de

touche, ne placez pas les doigts au-delà de la garde

physique.

Français

3 - 138

CATÉGORIES DE MESURE

Définition des catégories de mesure selon la norme IEC 61010-1 :

CAT I : Circuits non reliés directement au réseau et spécialement

protégés.

Exemple: circuits électroniques protégés.

CAT II : Circuits directement branchés à l'installation basse tension.

Exemple : alimentation d’appareils électrodomestiques et d’outillage

portable.

CAT III : Circuits d’alimentation dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou

appareils industriels fixes.

CAT IV : Circuits source de l'installation basse tension du bâtiment.

Exemple : arrivées d’énergie, compteurs et dispositifs de protection.

English .........................................................................................30

Deutsch........................................................................................57

Italiano..........................................................................................84

Español ........................................................................................111

Français

4 - 138

Vous venez d’acquérir un multimètre C.A 5233 et nous vous

remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

Lisez attentivement cette notice de fonctionnement ;

Respectez les précautions d’emploi.

Signification des symboles utilisés sur l’appareil :

Risque de danger. L'opérateur s'engage à consulter la

présente notice à chaque fois que ce symbole de danger

est rencontré.

Fusible.

Pile 9V.

Le marquage CE indique la conformité aux directives

européennes.

Isolation double ou isolation renforcée.

Tri sélectif des déchets pour le recyclage des matériels

électriques et électroniques au sein de l'Union

Européenne. Conformément à la directive DEEE

2002/96/EC :

ce matériel ne doit pas être traité comme déchet ménager.

AC –Courant alternatif.

AC ou DC –Courant alternatif ou continu.

Terre.

Français

5 - 138

SOMMAIRE

1. PRÉSENTATION.......................................................................6

1.1 L’AFFICHEUR ......................................................................7

1.2 LES TOUCHES ....................................................................9

1.3 LE COMMUTATEUR...........................................................10

1.4 LES BORNES.....................................................................11

2. UTILISATION..........................................................................12

2.1 PREMIÈRE UTILISATION...................................................12

2.2 MISE EN SERVICE DU MULTIMÈTRE.................................12

2.3 ARRÊT DU MULTIMÈTRE ..................................................12

2.4 LA BÉQUILLE.....................................................................13

3. FONCTIONS ...........................................................................14

3.1 FONCTIONS DU COMMUTATEUR......................................14

3.2 FONCTIONS DES TOUCHES..............................................18

4. CARACTÉRISTIQUES ............................................................22

4.1 CONDITIONS DE RÉFÉRENCE..........................................22

4.2 CARACTÉRISTIQUES AUX CONDITIONS DE RÉFÉRENCE 22

4.3 CONDITIONS D’ENVIRONNEMENT....................................26

4.4 CARACTÉRISTIQUES CONSTRUCTIVES...........................26

4.5 ALIMENTATION .................................................................26

4.6 CONFORMITÉS AUX NORMES INTERNATIONALES...............26

4.7 VARIATIONS DANS LE DOMAINE D’UTILISATION ................27

5. MAINTENANCE......................................................................27

5.1 NETTOYAGE.....................................................................27

5.2 REMPLACEMENTDE LA PILE............................................27

5.3 REMPLACEMENTDU FUSIBLE..........................................28

5.4 VÉRIFICATION MÉTROLOGIQUE.......................................28

5.5 RÉPARATION....................................................................28

6. GARANTIE .............................................................................29

7. POUR COMMANDER..............................................................29

Français

6 - 138

1. PRÉSENTATION

Le C.A 5233 est un multimètre numérique TRMS, portatif et

autonome, spécialement conçu pour regrouper en un seul

appareil les différentes fonctions de mesure des grandeurs

électriques suivantes:

Voltmètre en courant alternatif à basse impédance d'entrée

(mesure de tensions en électricité et en électrotechnique) ;

Voltmètre en courant alternatif ou continu à haute impédance

d'entrée (mesure de tensions en électronique) ;

Mesure de fréquence et Duty Cycle (rapport cyclique);

Ohmmètre ;

Test de continuité avec buzzer ;

Test de diode ;

Ampèremètre ;

Capacimètre ;

Thermomètre en °C ou °F par mesure et linéarisation de la

tension développée auxbornes d'un thermocouple de type K ;

Détection de présence de tension réseau sans contact

(fonction NCV présence de phase) .

Figure 1 : le multimètre C.A 5233

Zone de détection NCV

Français

7 - 138

Rep.

Désignation

Voir §

Afficheur

1.1

Touches de fonction

1.2

Commutateur

1.3

Bornes

1.4

1.1 L’AFFICHEUR

L’afficheur permet :

Un affichage de type analogique du paramètre mesuré grâce

au bargraphe, associé à l’affichage digital sur 6000 points.

Une lecture confortable des informations grâce au rétro-

éclairage de l’écran.

7 6 8 5

Figure 2 : l’afficheur

Français

8 - 138

Rep.

Fonction

Voir §

Bargraphe

Affichage (valeurs et unités de mesure)

3.1

Nature de la mesure (alternatif ou continu)

3.2.1

Mode automatique de sélection du calibre de

mesure

3.2.2

Indicateur de pile usagée

5.2

Test de continuité sonore

Test de diode

3.1.3

3.1.4

Affichage des modes sélectionnés

1.2

Mode Non Permanent : arrêt automatique de

l’appareil activé

3.2.1

1.1.1 Les symboles de l’afficheur

L’afficheur utilise les symboles suivants :

Symboles

Désignation

Courant alternatif

Courant continu

AUTO

Changement automatique du calibre (voir § 1.1.3)

HOLD

Mémorisation et affichage des valeurs mémorisées

MAX

Valeur RMS maximale

MIN

Valeur RMS minimale

REL

Valeur relative

O.L

Dépassement des capacités de mesure (voir §1.1.2)

Volt

Hertz

Duty Cycle (rapport cyclique)

Farad

°C

Degré Celsius

°F

Degré Fahrenheit

Français

9 - 138

Ampère

Ohm

Préfixe nano-

Préfixe micro-

Préfixe milli-

Préfixe kilo-

Préfixe méga-

Test de continuité sonore

Test de diode

Mode Non Permanent (arrêt automatique activé)

Indicateur de pile usagée

1.1.2 Dépassement des capacités de mesure

(O.L.)

Le symbole O.L. (Over Load) s’affiche quand le signal mesuré

dépasse les capacités du calibre de l’appareil.

1.1.3 Changement automatique du calibre de

mesure (Auto-Range)

Le symbole AUTO sur l’afficheur indique que l’appareil change

automatiquement le calibre de mesure pour effectuer la

mesure. Vous pouvez changer manuellement le calibre en

appuyant sur (voir § 3.2.2).

1.2 LES TOUCHES

Le clavier possède six touches : , , , , et

. Voici les touches du clavier.

1 2 3 4

5 6

Figure 3 : les touches du clavier

Français

10 - 138

Rep.

Fonction

Voir §

Sélection du type de mesure (AC ou DC),

, °C, °F ou . Activation ou désactivation

de l’arrêt automatique de l’appareil au démarrage

3.2.1

Sélection manuelle du calibre de mesure.

3.2.2

Activation ou désactivation du mode MAX/MIN

Maintien de l’affichage de la valeur mesurée.

Activation ou désactivation du rétro éclairage

bleu de l’écran ( ) (appui >2s)

Mesure de fréquence et de duty cycle en V AC et

A AC

3.2.5

Mesure de la valeur relative

3.2.6

1.3 LE COMMUTATEUR

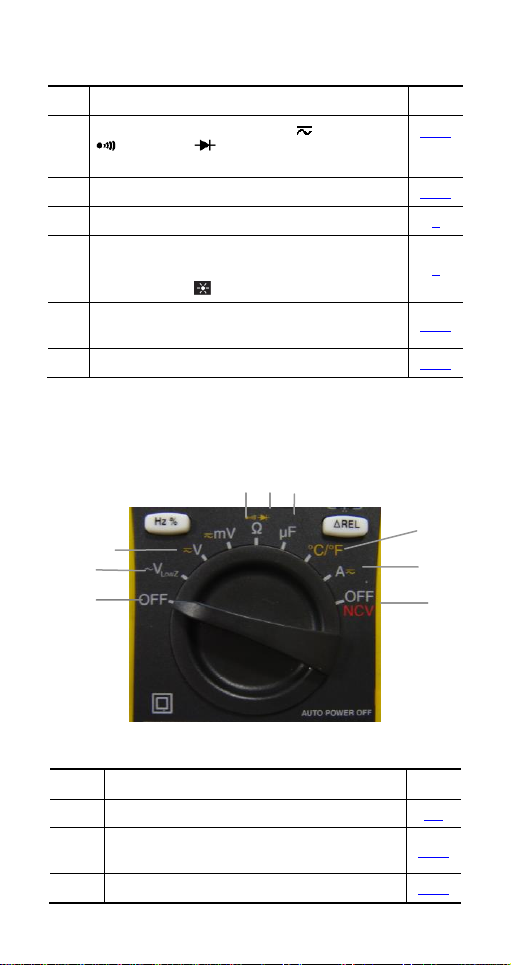

Le commutateur possède neuf positions. Les fonctions sont

décrites dans le tableau ci-dessous :

4 5 6

Figure 4 : le commutateur

Rep.

Fonction

Voir §

Mode OFF –Arrêt du multimètre

2.3

Mesure de tension alternative en basse

impédance d’entrée (VLowZ)

3.1.1

Mesure de tension en AC ou DC (V)

3.1.1

Altri manuali per C.A 5233

Indice

Lingue:

Altri manuali Chauvin Arnoux Multimetro

Chauvin Arnoux

Chauvin Arnoux F405 Guida

Chauvin Arnoux

Chauvin Arnoux F07 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F 15 Manuale utente

Chauvin Arnoux

Chauvin Arnoux CA-F201 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5003 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F606 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F401 Guida

Chauvin Arnoux

Chauvin Arnoux 5292 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5277 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F404 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F203 Manuale utente

Chauvin Arnoux

Chauvin Arnoux Metrix MTX 3292B Manuale utente

Chauvin Arnoux

Chauvin Arnoux F403 Manuale utente

Chauvin Arnoux

Chauvin Arnoux Metrix MTX204 Manuale utente

Chauvin Arnoux

Chauvin Arnoux CA 5292 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 703 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5275 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5011 Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5003 Manuale utente

Chauvin Arnoux

Chauvin Arnoux Metrix MTX 3293B Manuale utente

Chauvin Arnoux

Chauvin Arnoux C.A 5233 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F402 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F401 Manuale utente

Chauvin Arnoux

Chauvin Arnoux F603 Manuale utente

Manuali Multimetro popolari di altre marche

Agilent Technologies

Agilent Technologies 34420A Manuale utente

Fluke

Fluke 83 Manuale utente

Hameg

Hameg HM 8012 Manuale utente

Mastech

Mastech MY70 Manuale utente

Steren

Steren MUL-300 Manuale utente

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manuale utente

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manuale utente

PeakTech

PeakTech 4000 Manuale per l'uso e la cura

YOKOGAWA

YOKOGAWA 90050B Manuale utente

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manuale utente

Fluke

Fluke 8846A Manuale operativo e di manutenzione

Tempo Communications

Tempo Communications MM200 Manuale utente

Elenco Electronics

Elenco Electronics CM-1555 Manuale utente

Mastech

Mastech MS8238C Manuale utente

SDAR

SDAR 830A, 830B, 830D, 830C Manuale utente

RS PRO

RS PRO RS-9519BT Manuale utente

BGS technic

BGS technic 8890 Manuale utente

Amprobe

Amprobe Hexagon 60 Manuale utente
