Clas Ohlson FT23-16J-UK Manuale utente

EnglishSvenskaNorskSuomiDeutsch

Table Fan

Bordsäkt

Bordvifte

Pöytätuuletin

Tischventilator

Art.no Model

18-1367 FT23-16J-UK

36-6575 FT23-16J Ver. 20191014

English

Table Fan

Art.no 18-1367 Model FT23-16J-UK

36-6575 FT23-16J

Please read theentire instruction manual before using theproduct and then save

it for future reference. Wereserve theright for any errors in text or images and any

necessary changes made to technicaldata. Intheevent of technical problems or other

queries, please contact our Customer Services (see address details on theback).

Safety

• Never use theproduct if themains lead, plug or any other part

is damaged or is not working properly.

• Never try to alter, repair or modify theproduct in anyway.

• Theproduct is only intended for indoor use in adry, clean

environment. Neverplace theproduct where there is arisk of

it falling into water or other liquid.

• Always unplug theproduct from thepower point when it is

not inuse.

• Never leave unsupervised children together with theproduct.

• This appliance can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental

capabilities or lack of experience and knowledge if they have

been given supervision or instruction concerning use of the

appliance in a safe way and understand the hazards involved.

Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

• Never connect theproduct to themains before it is

completely assembled.

• Never poke any foreign objects through thesafety grille.

• Never turn theproduct off by pulling theplug out of thewall

socket. Always turn theproduct off using thepower switch.

• Themains lead should be checked regularly. Neveruse

theproduct if themains lead or plug is damaged.

• If themains lead is damaged it should only be replaced by

aqualiﬁed electrician.

English

1 2 3 4

1. Front safety grille

2. Fan blade assembly

3. Rear safety grille locknut

4. Rear safety grille

5. Driveshaft

6. Oscillationknob

7. On/two fan speed buttons and off button

8. Fanbase

Product description

English

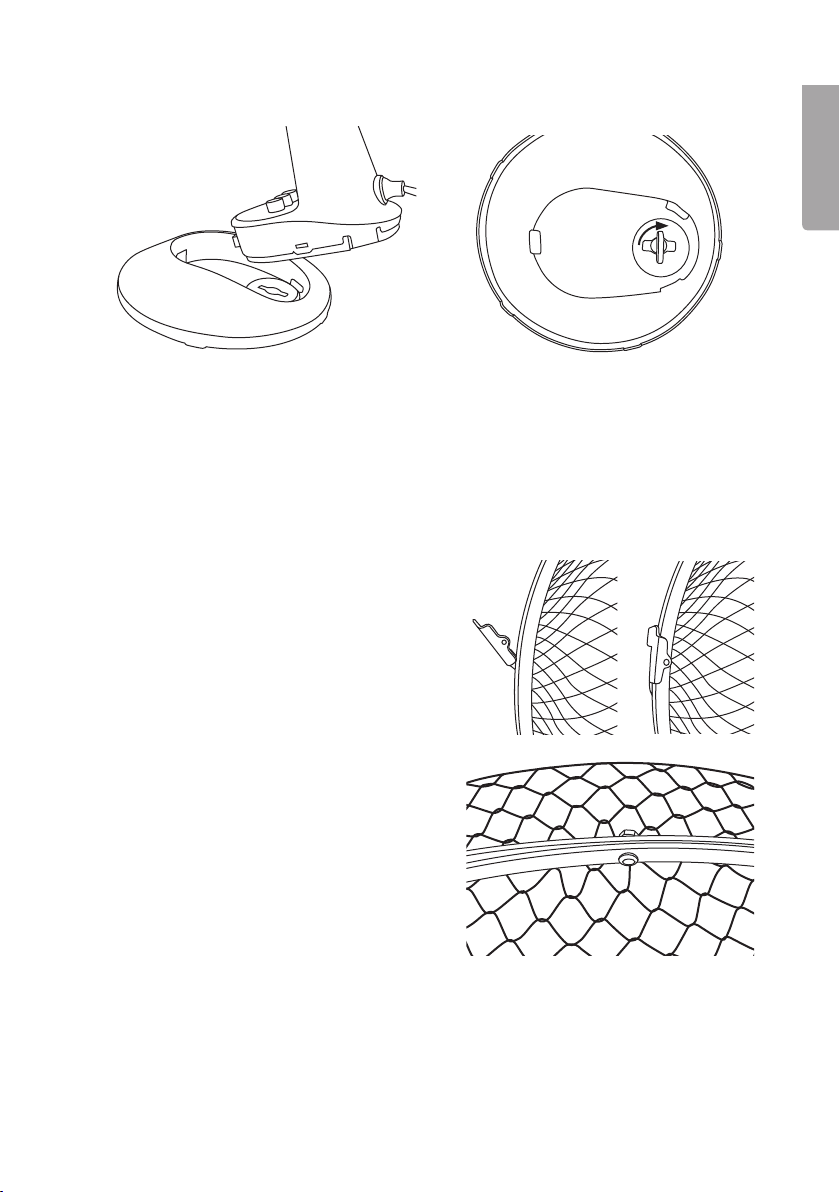

Assembly

2. Turn thelock knob on thebottom

of thefan body’s foot to lock it to

thebase.

1. Align thefan body’s foot over

thebase and push down until it

clicks intoplace.

6. Fasten thetwo halves of thegrille together

by inserting screw through thehole on

thetop edge of both grille halves and

fasten them together with thenut.

3. Mount therear grille (4) onto thefan head and lock it into place with thelock nut (3).

4. Fit thefan blade assembly (2) onto thedrive shaft (5). Makesure that themetal

lock ring on theinside of thefan blade surrounds theplastic rim and locks thefan

blade assembly securely onto thedriveshaft.

5. Align and hold thefront grille (1) against

therear grille so that thescrew holes

on both halves are in alignment with

eachother. Thenfasten thetwo halves

together by clipping thetwo clips on the

rear grilleover theedge of thefront grille.

English

Off and on/speed control buttons

Plug themains lead into awall socket.

• [0] Off

• [1], [2] On/ fan speed selector

buttons

Oscillation on/offknob

Press down theoscillation knob (6) to

start oscillation, pull up on theknob to

turn off oscillation.

Care and maintenance

• Clean theproduct using alightly moistenedcloth. Useonly mild cleaning agents,

never solvents or corrosive chemicals.

• Always unplug thefan from thepower point before cleaning it or when it is not to

be used for alongtime.

English

Responsible disposal

This symbol indicates that this product should not be disposed of with

general householdwaste. Thisapplies throughout theentire EU. Inorder

to prevent any harm to theenvironment or health hazards caused by

incorrect waste disposal, theproduct must be handed in for recycling

so that thematerial can be disposed of in aresponsible manner.

Whenrecycling your product, take it to your local collection facility or

contact theplace of purchase. Theywill ensure that theproduct is

disposed of in anenvironmentally sound manner.

Specifications

Rated voltage 220–240V AC, 50 Hz

Power 25W

Diameter 23cm

Width 215mm

Depth 275mm

Height 280mm

Cable length 1.8m

Weight 1.5kg

Description Symbol Value Unit

Max fan ﬂow rate F 13.37 m³/min

Fan power input P 19.60 W

Service value SV 0.68 (m³/min)/W

Standby power consumption PSB 0 W

Fan sound power level LwA 50.69 dB(A)

Maximum air velocity c 2.93 metres/sec

Measurement standard for

servicevalue

IEC 60879:1986 (corr.1992)

Svenska

Bordsfläkt

Art.nr 18-1367 Modell FT23-16J-UK

36-6575 FT23-16J

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-

tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.

Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter

påbaksidan).

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller

någon annan del är skadad eller inte fungerar på rättsätt.

• Försök aldrig att på något sätt ändra, reparera eller modiﬁera

produkten.

• Produkten får endast användas inomhus itorra och rena

miljöer. Placera aldrig produkten så att den kan falla ned

ivatten eller annan vätska.

• Dra alltid ut stickproppen ur vägguttaget när produkten

inteanvänds.

• Lämna aldrig barn utan tillsyn isamma lokal som produkten.

• Produkten får användas av barn från 8 år och av personer

med någon form av funktionsnedsättning, brist på erfarenhet

eller kunskap som skulle kunna äventyra säkerheten, om de

har fått instruktioner om hur produkten på ett säkert sätt ska

användas och förstår faror och risker som kan uppkomma.

Låt aldrig barn leka med produkten. Rengöring och skötsel får

inte utföras av barn utan vuxens närvaro.

• Anslut aldrig produkten till elnätet innan den är monterad.

• Stick inte in främmande föremål innanför skyddsgallret.

• Stäng aldrig av produkten genom att dra ut stickproppen ur

vägguttaget. Stängalltid av produkten med strömbrytaren.

• Nätkabeln bör regelbundet kontrolleras. Använd aldrig

produkten om nätkabeln eller stickproppen är skadade.

• Om nätkabeln skadas ska den bytas av behörig elektriker.

Svenska

1 2 3 4

1. Främre skyddsgaller

2. Fläktblad

3. Låsmutter bakre skyddsgaller

4. Bakre skyddsgaller

5. Motoraxel

6. Reglage för svepande rörelse

7. Knappar för två hastigheter samt avstängning

8. Bottenplatta

Produktbeskrivning

Svenska

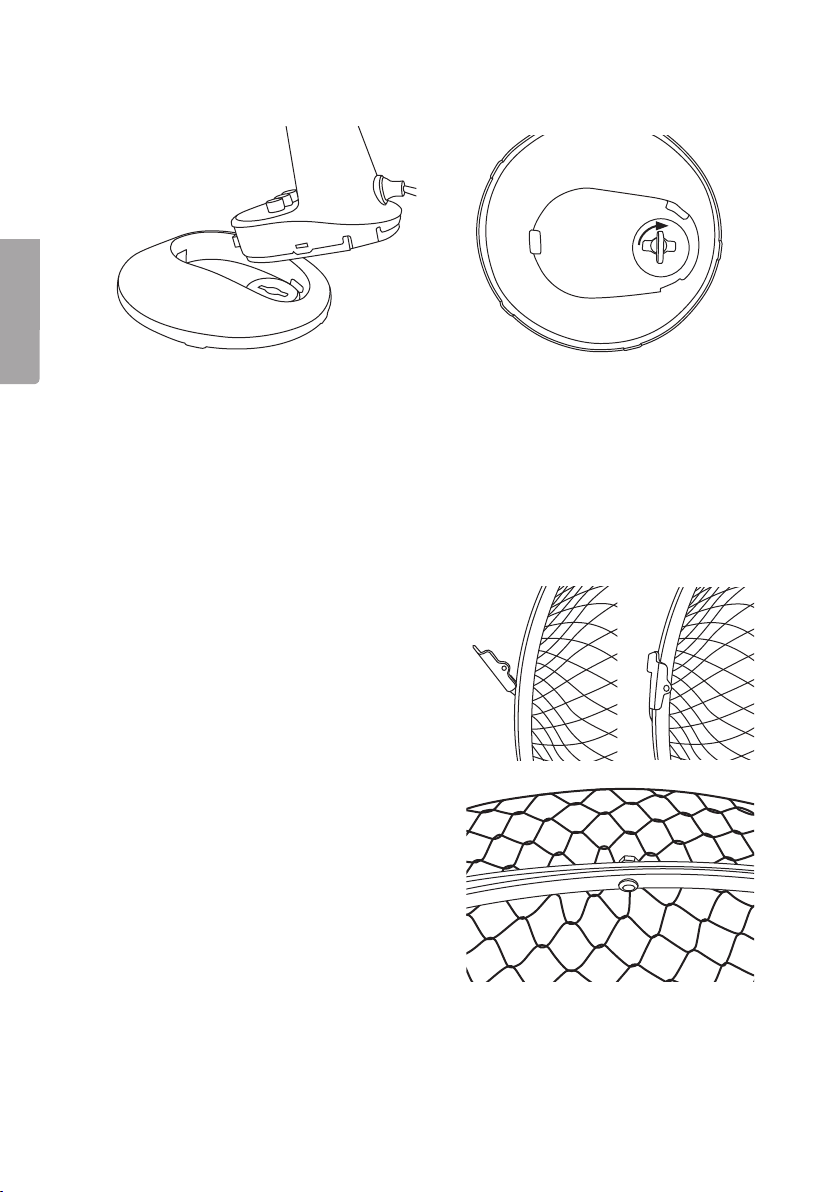

Montering

2. Vrid låsvredet ettkvarts varv

medurs.

1. Passa in klacken iﬂäktbasens

framkant mot urtaget ibottenplattan

och pressa basen nedåt tills den

fäster ibottenplattan med ettklick.

6. Säkra de båda gallrens position genom

att montera den medföljande skruven och

muttern ihålet igallrens överkant.

3. Fäst det bakre skyddsgallret (4) på ﬂäkthuvudet och lås fast det med låsmuttern (3).

4. Tryck fast ﬂäktbladet (2) på motoraxeln (5). Kontrollera att metallringen (låsringen)

på ﬂäktvingens insida sitter runt plasten så att den låser fast ﬂäktvingen på

motoraxeln.

5. Häng på det främre skyddsgallret (1) och

fäst det mot det bakre skyddsgallret genom

att vika de två låsﬂikarna på det bakre

gallrets sidor över kanten på det främre

skyddsgallret.
