Clearaudio Champion Manuale utente

Seite/Page 1 ©clearaudio electronic GmbH 2007

Bedienungsanleitung

USER MANUAL

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 2 ©clearaudio electronic GmbH 2007

Sehr geehrter clearaudio-Kunde,

Sie haben sich für das clearaudio

Champion

-Laufwerk entschieden, ein hochwertiges Produkt der

clearaudio electronic GmbH.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sämtliche Hinweise dienen langjähriger

musikalischer Freude mit dem clearaudio

Champion

-Laufwerk und verhindern Fehlbedienungen.

Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio

Champion

-Laufwerk.

clearaudio electronic GmbH

Lesen Sie diesen Abschnitt in jedem Fall, bevor Sie ein Gerät an das Stromnetz anschließen.

CE-MARKIERUNG

Der clearaudio

Champion

entspricht den Bestimmungen über elektromagnetische

Störfreiheit (EMC) und denen über Niederspannungsgeräte.

GERÄTENETZEINSTELLUNG

Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den

Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V

Wechselstrom betrieben werden.

URHEBERRECHT

Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers

erfordern. Beachten Sie dazu folgende Informationsschriften.

- Copyright Act 1956 (Urheberrechtsgesetz 1956)

- Dramatic and Musical Performers Act 1958 (Gesetz über dramatische und musikalische

Aufführungsrechte, 1958)

- Performers Protection Acts 1963 and 1972 (Künstlerschutzgesetze von 1963 und 1972)

- Jegliche nachfolgende, gesetzliche Verfügungen und Bestimmungen.

WARNUNGEN

Das Gerät nicht Regen oder Feuchtigkeit aussetzen.

Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.

Es dürfen keine Gegenstände mit offener Flamme, wie etwa brennende Kerzen, auf dem

Gerät aufgestellt werden.

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 3 ©clearaudio electronic GmbH 2007

Bedienungsanleitung Seite 2 - 11

User Manual Page 12 - 19

Inhaltsverzeichnis

1. Frontalansicht 4

2. Lieferumfang 5

3. Aufbau und Inbetriebnahme 6

4. Drehzahleinstellung 9

5. Besondere Hinweise 9

6. Wartung und Service 10

7. Technische Daten 11

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 4 ©clearaudio electronic GmbH 2007

1. Frontalansicht

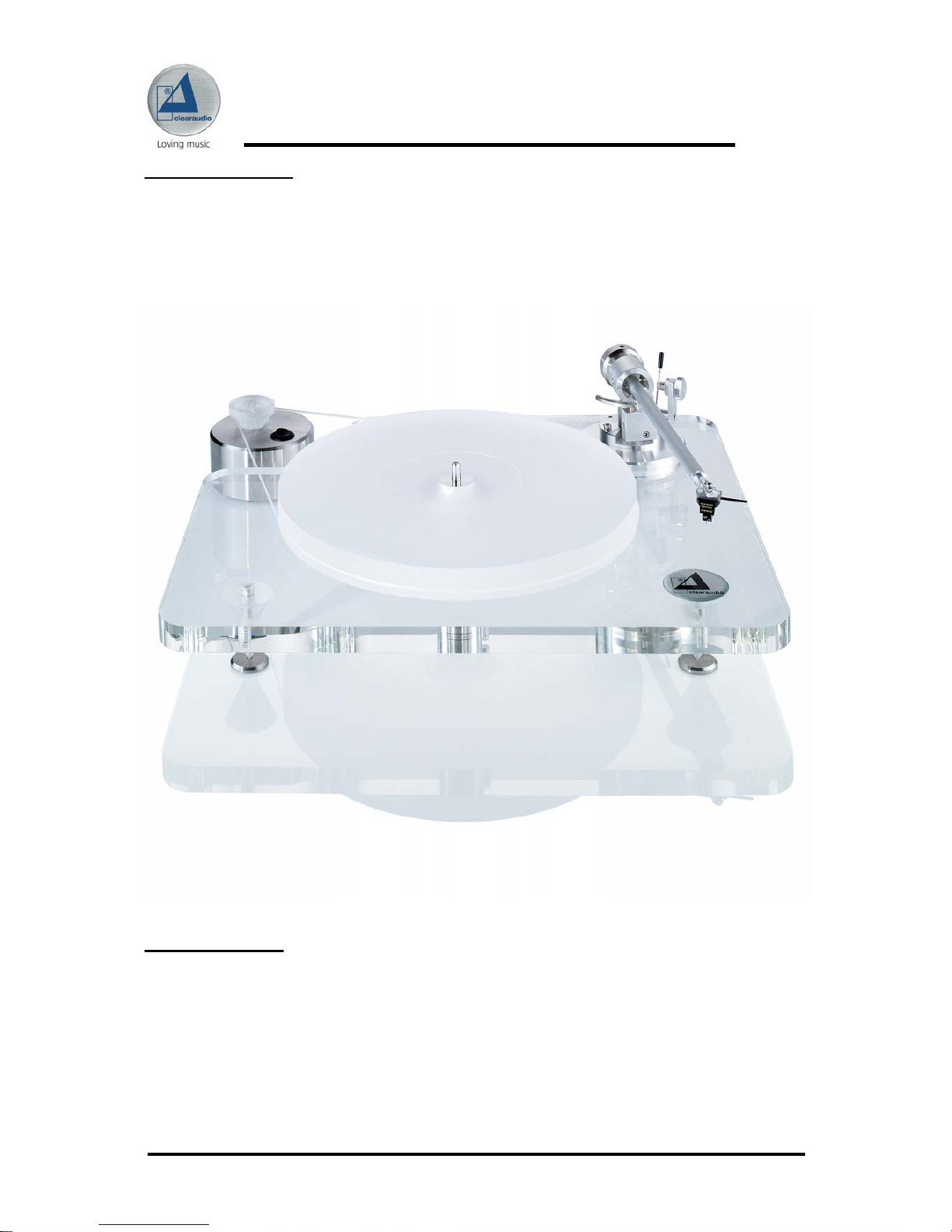

Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio

Champion

-Laufwerks mit Satisfy

Tonarm und clearaudio

Melody

MC-Tonabnehmer

Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit.

Champion im betriebsfähigen Zustand

2. Lieferumfang

Das clearaudio

Champion

-Laufwerk verlässt unsere Fertigung in einer besonders sicheren Verpackung.

Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio

Champion

-Laufwerks.

Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) !

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 5 ©clearaudio electronic GmbH 2007

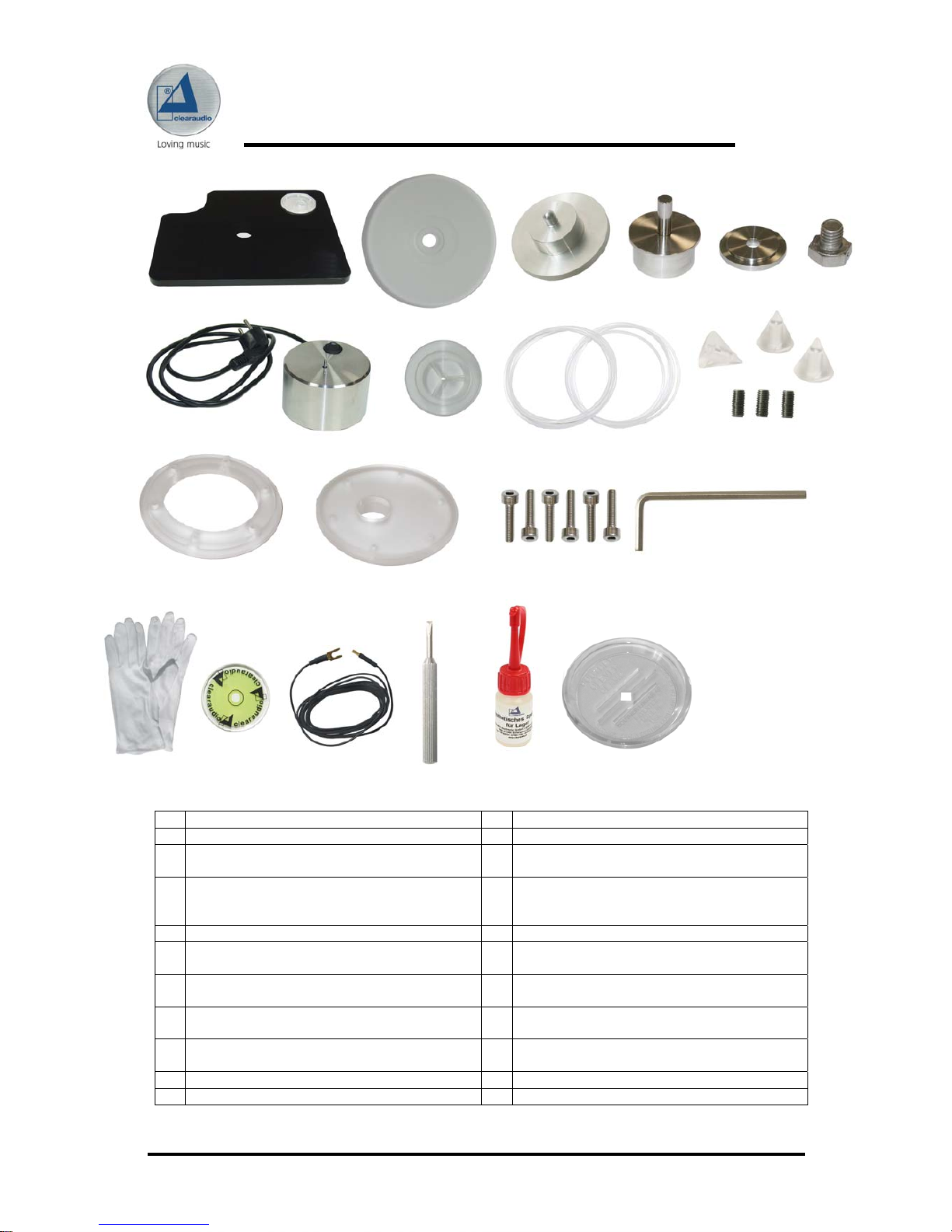

Lieferumfang der Komponenten

1. Plattenspielerbasis aus GS Acryl 12. Tonarmbasisunterteil aus Plexiglas

2. Präzisionsgedrehter Plattenteller aus Silikon Acryl 13. Tonarmbasisoberteil aus Plexiglas

3. Patentiertes, bronzeplatiniertes, invertiertes

Lageroberteil mit Keramik Präzisionskugel 14. Innensechskantschrauben für

Tonarmbasismontage

4. Patentiertes, bronzeplatiniertes, invertiertes

Lagerunterteil 15. Innensechskantschlüssel: großer für

Tonarmbasisschrauben, kleiner für

Lifthöhenjustage

5. Konterscheibe für Lagerunterteil 16. Ein Paar weiße Baumwollhandschuhe

6. Schraube zur Lagerbefestigung mit

Erdungsanschluss 17. Präzisionswasserwaage

7. Komplett montierte Motoreinheit aus Edelstahl

incl. Anschlusskabel 18. Erdungskabel zum Anstecken an die

Lagerschraube

8. Antriebsrad (Pulley) aus Acryl, incl. zwei bereits

eingedrehter Feststellschrauben 19. Schraubenzieher aus Aluminium

9. Ein nahtlos geschliffener Antriebsriemen Silent

Belt 20. Plattentellerlageröl zur gelegentlichen

Schmierung des invertierten Lagers

10. Plexiglasspikes 21. Clever Clamp Plattenklemme

11. Edelstahlgewindebolzen

1. 2. 3. 5.4. 6.

16. 19.18.17.

12. 14.13.

21.20.

11.

10.

15.

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 6 ©clearaudio electronic GmbH 2007

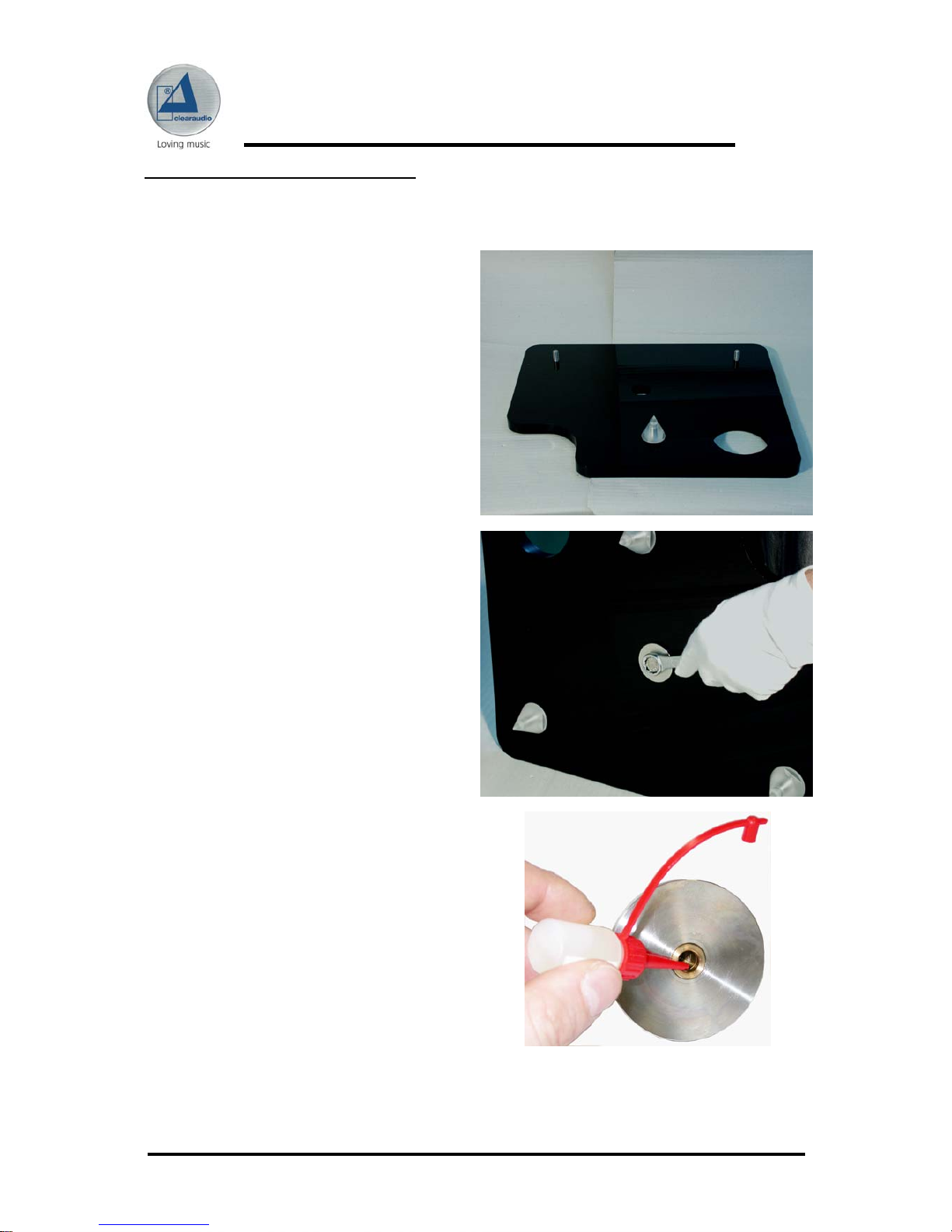

3. Aufbau und Inbetriebnahme

Benutzen Sie bitte zum Aufbau die mitgelieferten Baumwollhandschuhe, um evtl. Kratzer sowie

Fingerabdrücke zu vermeiden.

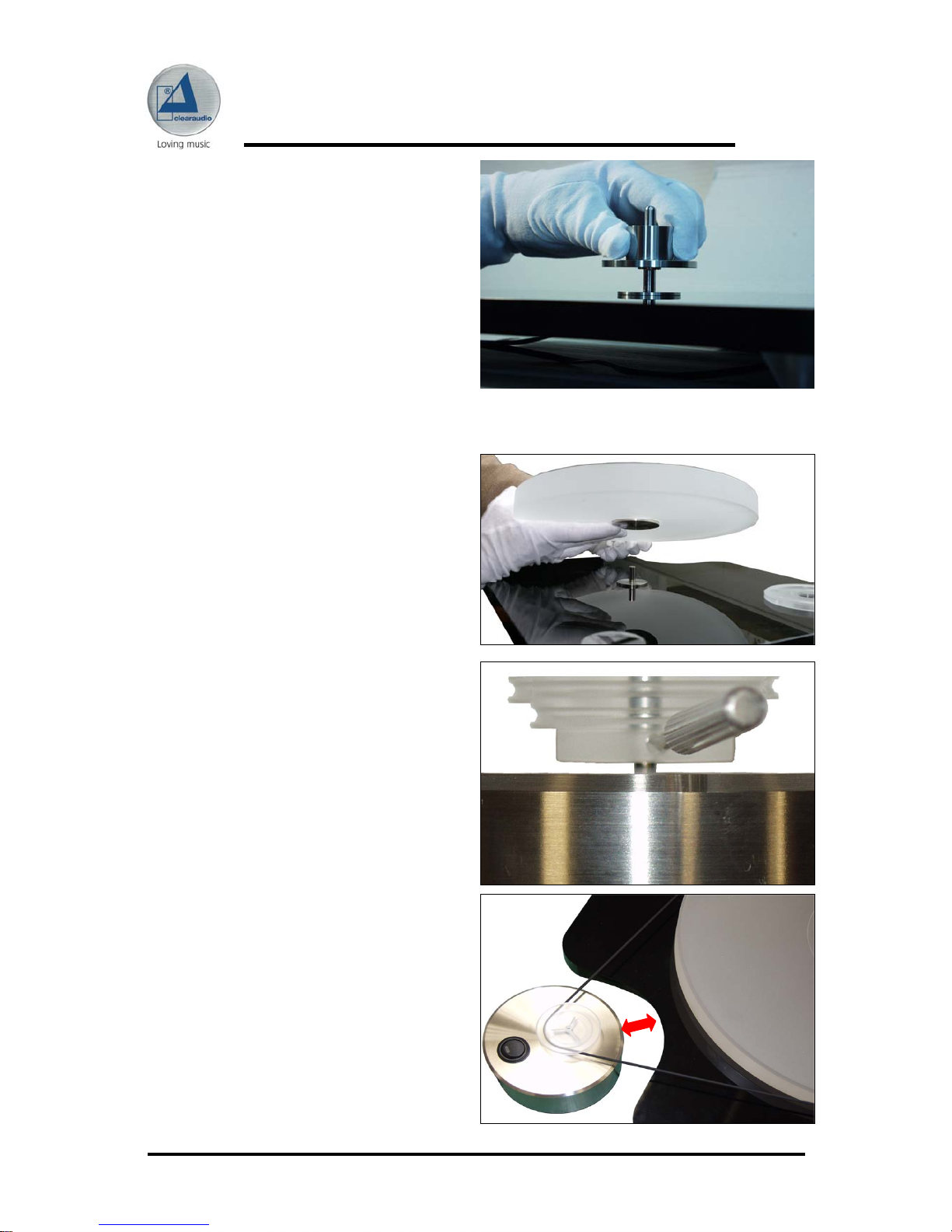

1. Nachdem Sie die weißen Handschuhe

angezogen haben, legen Sie die Basis, mit

dem Gewindebohrungen nach oben, auf einen

sauberen Untergrund. Schrauben Sie die

Edelstahlgewindebolzen ein. Anschließend

werden die Plexiglasspikes montiert.

2. Das Plattentellerlagerober- und –unterteil

auseinanderziehen. VORSICHT: Nicht mit

dem Lageröl die Acrylbasis verschmutzen.

Lagerunterteil mit der Unterlegscheibe und

Schraube in der Basis montieren. Schraube

mit einem Schraubenschlüssel SW17

festziehen.

3. Tropfen Sie nun in die Lageröffnung des

Plattentellerlageroberteils, mit dem

mitgelieferten Clearaudio Plattentellerlageröl,

zwei bis drei Tropfen Lageröl ein.

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 7 ©clearaudio electronic GmbH 2007

4. Nun das Lageroberteil vorsichtig aufsetzen

und nach unten drücken. Es darf kein Luft-

polster im Lager verbleiben.

5. Zur Befestigung Ihres Tonabnehmers und Tonarms, lesen Sie bitte die Bedienungs-

anleitung Ihres Tonabnehmers und Tonarms!

6. Setzen Sie den Plattenteller vorsichtig auf das

Lageroberteil auf. Wichtig: nicht verkanten

und nicht mit Gewalt aufpressen!

7. Stecken Sie das Plexiglas-Antriebsrad auf die

Achse des Motors. Die Unterseite des

Antriebsrades sollte ca. 1mm von der

Motorblockoberfläche entfernt sein. Bitte

ziehen sie die Madenschrauben mit Hilfe des

mitgelieferten Schraubenziehers fest.

8. Stellen Sie nun die Motorantriebseinheit in die

dafür vorgesehene Ausbuchtung des

Plexiglaschassis. Der Schalter muss nach

außen zeigen und der Abstand zwischen

Motorblock und Plattenspielerbasis sollte etwa

einer Daumenbreite entsprechen. (genauere

Justage siehe Kapitel 4. Drehzahleinstellung).

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 8 ©clearaudio electronic GmbH 2007

9. Spannen Sie den Antriebsriemen um den Plattenteller und das Antriebsrad. Verwenden Sie für

33 1/3 U/min den kleineren, für 45 U/min den größeren Durchmesser des Antriebsrads.

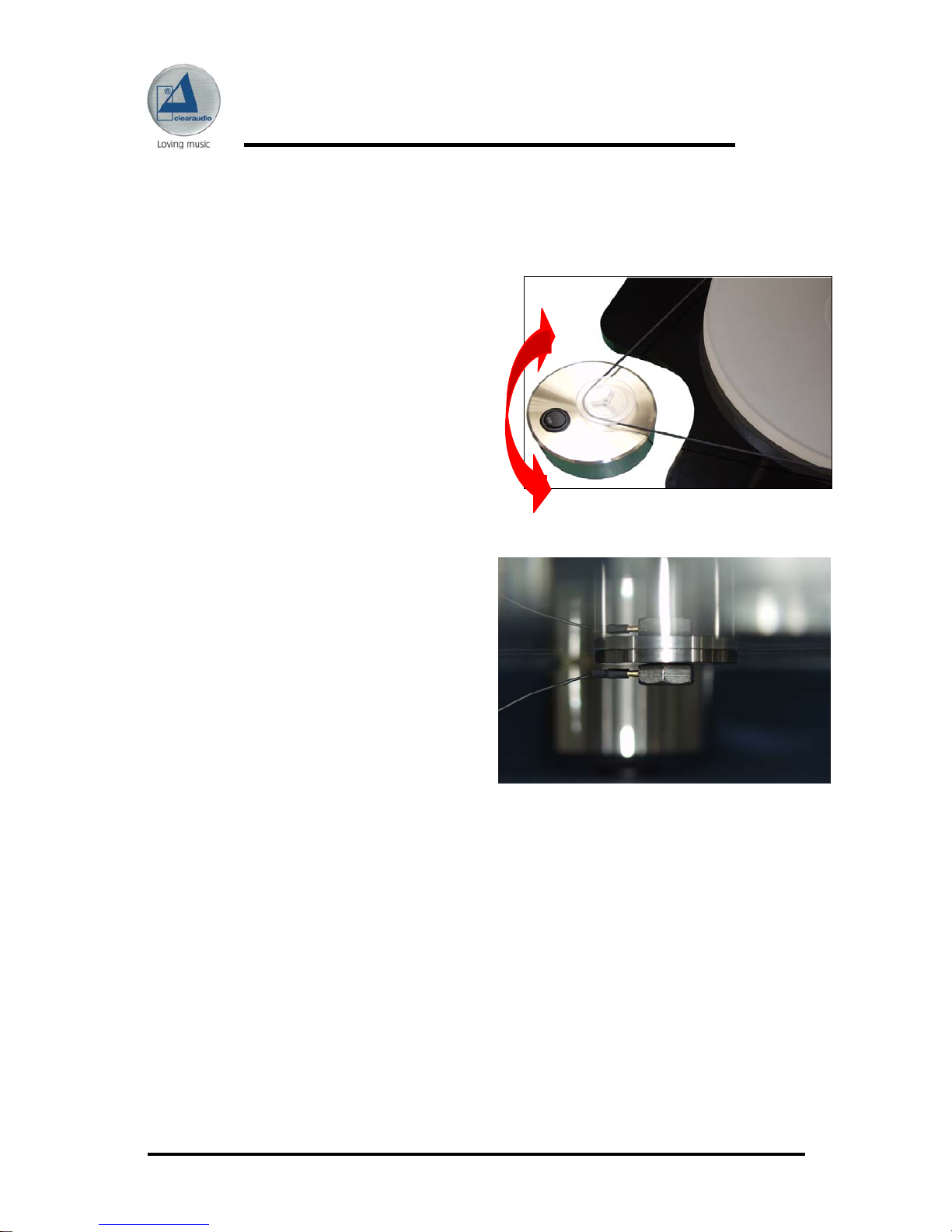

10.Die Spannung des Antriebsriemens kann durch

Drehung der Motorantriebseinheit verändert werden

(exzentrische Lage des Antriebsrades). Sie ist dann

richtig eingestellt, wenn der Plattenteller mühelos

auf seine Solldrehzahl beschleunigt wird. Ist die

Spannung des Riemens zu groß, so beginnt der

Motor leicht zu vibrieren, die Solldrehzahl wird nicht

erreicht und das Motorlager könnte beschädigt

werden! Bei zu geringer Riemenspannung kann es zu

Gleichlaufschwankungen kommen.

11. Bei Problemen mit Brummgeräuschen sollte der

Plattenspieler geerdet werden. Dazu das

mitgelieferte Erdungskabel in die seitliche

Bohrung der Lagerschraube stecken und mit

dem entsprechenden Erdungsanschluss am

Plattenspielereingang des Verstärkers verbinden.

Der Plattenspieler ist nun komplett montiert und betriebsbereit. Lassen Sie bitte zum Einlaufen des

Lagers den Plattenteller eine halbe Stunde drehen, damit sich das Lagerfett gleichmäßig verteilt.

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 9 ©clearaudio electronic GmbH 2007

4. Drehzahleinstellung

Legen Sie den Antriebsriemen um den jeweiligen Durchmesser des Antriebsrades um die

Umdrehungszahl zu ändern:

Großer Durchmesser: 45 U/min

Kleiner Durchmesser: 33 1/3 U/min

Unter Umständen ist es bei einer Drehzahlveränderung notwendig, die Spannung des Riemens durch

Verdrehen bzw. Abstandsänderung des Motors zu korrigieren.

5. Besondere Hinweise

Bitte senden Sie uns die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt

ausgefüllt zu, da sonst nur die gesetzliche Garantiezeit bestehen würde.

Beim Transport des clearaudio

Champion

Laufwerks stets den Plattenteller und das invertierte Lager

abnehmen, da sonst erhebliche Beschädigungsgefahr besteht! Entfernen Sie auch unbedingt das

Antriebsrad vom Motor, da die Achse beim Transport verbiegen kann!

Die regelmäßige Sichtkontrolle über evtl. defekte Isolation der netzspannungsführenden Zuleitung der

Motorantriebseinheit ist zu Ihrer eigenen Sicherheit empfehlenswert. Eine beschädigte Zuleitung sofort

vom Fachmann auswechseln lassen! (siehe auch Kapitel 6. „Wartung und Service“)

Achtung !

Bitte verwenden Sie zur Reinigung der Acrylglaselemente

nur

speziellen Acrylglasreiniger

und

keinesfalls

Glasreiniger oder Spiritus oder andere auf Alkohol basierende Flüssigkeiten (Gefahr

der Bildung von Haarrissen und Oberflächenbeschädigung) !!!

Für weitere Detailfragen steht Ihnen unsere

clearaudio Service-Hotline zur Verfügung:

Tel: 01805-059595.

Cham

Bedienungsanleitung

USER MANUAL

Seite/Page 10 ©clearaudio electronic GmbH 2007

6. Wartung und Service

Sollten Sie das Gefühl haben, dass sich der Plattenteller (ohne Riemen) nicht so leichtgängig dreht wie

gewohnt (evtl. Gleichlaufschwankungen), so lässt dies auf Fettmangel im Lager schließen. Verfahren

Sie in diesem Fall bitte entsprechend den Hinweisen von Kapitel 3 „Aufbau und Inbetriebnahme“.

Für eventuelle Gleichlaufschwankungen ist häufig eine falsche Riemenspannung verantwortlich.

Korrigieren Sie diese entsprechend den Hinweisen von Kapitel 3.

Der Service für alle clearaudio Produkte sollte ausschließlich durch Fachpersonal erfolgen.

Ist eine Reparatur erforderlich, muss das clearaudio

Champion

Laufwerk zu einem autorisierten

Fachhändler gebracht oder direkt an die

Clearaudio electronic GmbH

Spardorfer Str 150

91054 Erlangen

Germany

Tel/Phon: +49-(0)1805/059595

www.clearaudio.de

[email protected]

eingesandt werden. Dabei ist unbedingt auf korrekte bzw. sichere Verpackung zu achten

(Originalverpackung). Beim Verpacken umgekehrt verfahren, wie unter „Aufbau und Inbetriebnahme“

(Kapitel 3) beschrieben.
