CLIVET RG66B3 Manuale utente
MANUALE D’USO
Istruzioni del telecomando
del condizionatore d'aria
RG66B3 / PEKU00005
IA17M001ML-02
Change living home
12-20
1
INDICE
Specifiche del telecomando..............................................................2
Tasti funzione......................................................................................3
Gestione del telecomando.................................................................4
Indicazioni sullo schermo LCD.........................................................5
Uso delle funzioni di base .................................................................6
Uso delle funzioni avanzate.............................................................13
Linee guide per lo smaltimento.......................................................15
Grazie per avere acquistato un nostro condizionatore d'aria.
Leggere attentamente questo manuale d’uso prima di mettere
in funzione il condizionatore d'aria. Conservare questo manuale
per eventuali consultazioni future.
La costruzione e le specifiche sono soggette a variazioni per il
miglioramento del prodotto senza obbligo di preavviso. Per maggiori
informazioni consultare l'ufficio commerciale o il produttore.
Specifiche del telecomando
Modello RG66B3/(2H)BEGEF, RG66B4(2H)BGEF
Tensione nominale 3,0 V (Batterie alcaline R03/LR03°2)
Campodiricezione delsegnale 8 m
Condizioni ambientali -5°C ~ 60°C (23°F ~ 140°F)
NOTA:
zLa forma dei tasti raffigurati si riferisce a un modello tipico e può essere
leggermente diversa da quella della propria unità. Fare riferimento all’aspetto
del prodotto acquistato.
z
In questo documento sono descritte tutte le funzioni supportate dall’unità.
Se la propria unità non dispone della funzione descritta, premendo il tasto
corrispondente sul telecomando non sarà eseguita l’operazione corrispondente.
zIn caso di differenze tra le funzioni descritte nelle ”Istruzioni del telecomando” e quelle
descritte nel “MANUALE D’USO”, prevarrà la descrizione del “MANUALE D’USO”.
2
Tasti funzione
Prima di iniziare a usare il nuovo condizionatore d'aria, si raccomanda di acquisire una certa dimestichezza
con le funzioni del telecomando. In questa pagina è fornita una breve descrizione del telecomando. Per
le istruzioni relative all’uso del condizionatore d'aria, vedere la sezione Uso delle funzioni di base/
avanzate di questo manuale.
NOTA: non selezionare il modo riscaldamento se l'apparecchio acquistato dispone solo della funzione di
raffreddamento. Gli apparecchi con sola funzione di raffreddamento non supportano il modo riscaldamento.
ON/OFF
Tasto di accensione/
spegnimento dell’unità
MODE
Presenta le modalità
operative nel seguente
ordine:
AUTOtCOOLtDRY
HEATtFAN
ECO/SLEEP
Attiva e disattiva la
funzione di risparmio
energetico. Premendo
questo tasto per più di
2 secondi viene attivata
la funzione Sleep. TIMER

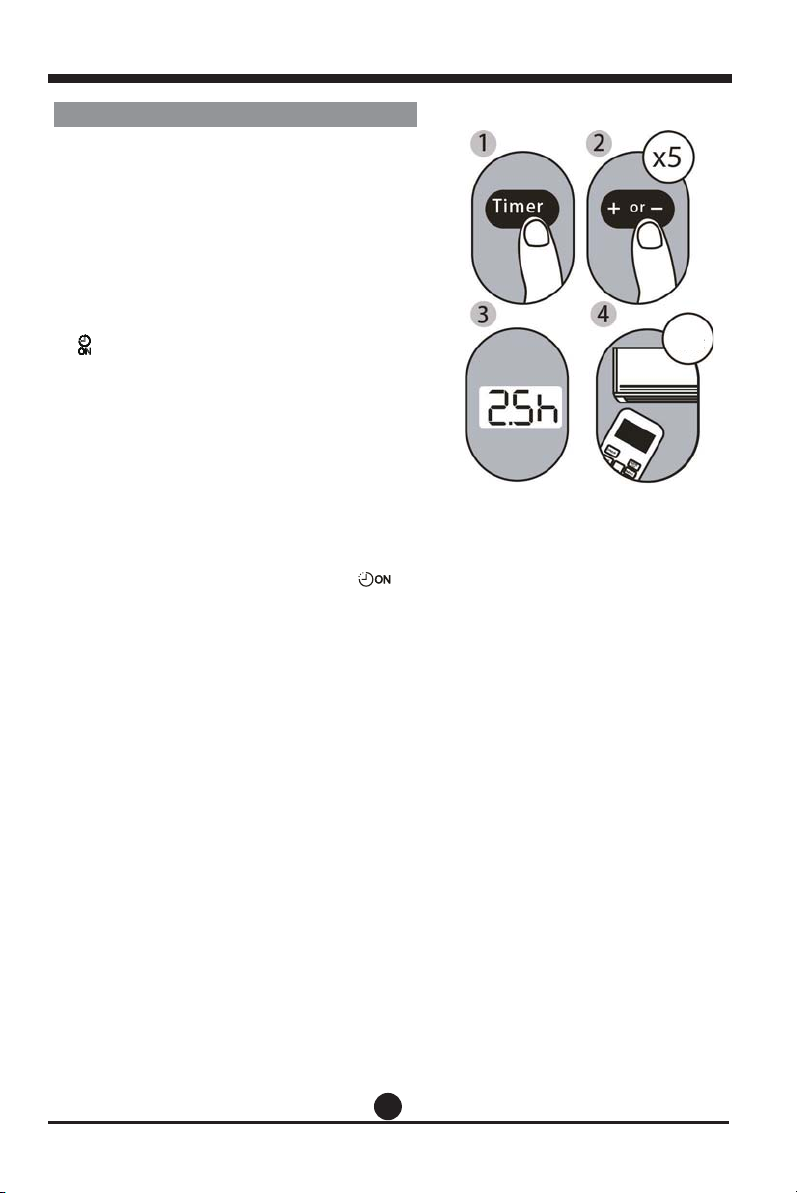

Permette di impostare
il timer di accensione
e spegnimento dell’unità
(per le istruzioni, vedere
Uso delle funzioni di base)
LED
Attiva e disattiva il
display a LED dell’unità
interna.
FOLLOW ME
Tasto di rilevamento
e visualizzazione della
temperatura ambiente.
TURBO
Permette all’unità
di raggiungere più
velocemente la
temperatura impostata INTELLIGENT EYE
(Sensore di presenza)
Rileva le attività svolte dalle persone
nell’ambiente.
Modello: RG66B3(2H)/BGEF
FAN
Seleziona la velocità del
ventilatore nella seguente
sequenza: AU% t20% t40%
t60% t80% tF% (100%)
Premere il tasto di regolazione
+oppure - per aumentare/
diminuire la velocità del
ventilatore in passi dell’1%
TEMP ¬
Aumenta la temperatura in
passi singoli di 1 °F (0,5 °C) ad
ogni pressione oppure in passi
continui di 1 °F (1 °C) tenendo
premuto il tasto.
Temperatura max.: 86 °F (30 °C)
TEMP —
Diminuisce la temperatura in
passi singoli di 1 °F (0,5 °C) ad
ogni pressione oppure in passi
continui di 1 °F (1 °C) tenendo
premuto il tasto.
Temperatura min.: 60 °F (16 °C)
SWING d
Avvia e arresta il movimento
dell’aletta di ventilazione
orizzontale.
c
SWING ef
Avvia e arresta il movimento
dell’aletta di ventilazione
verticale.
SELF CLEAN
Avvia e arresta la funzione di
pulizia automatica dell’unità.
3
Tasti funzione
Prima di iniziare a usare il nuovo condizionatore d'aria, si raccomanda di acquisire una certa dimestichezza con
le funzioni del telecomando. In questa pagina è fornita una breve descrizione del telecomando. Per le istruzioni
relative all’uso del condizionatore d'aria, vedere la sezione Uso delle funzioni di base/avanzate di
questo manuale.
NOTA: non selezionare il modo riscaldamento se l'apparecchio acquistato dispone solo della funzione di
raffreddamento. Gli apparecchi con sola funzione di raffreddamento non supportano il modo riscaldamento.
ON/OFF
Tasto di accensione/
spegnimento dell’unità
MODE
Presenta le modalità
operative nel seguente
ordine:
AUTOtCOOLtDRY
HEATtFAN
ECO
Attiva e disattiva la
funzione di risparmio
energetico. Premendo
questo tasto per più di
2 secondi viene attivata
la funzione Sleep.
TIMER
Permette di impostare
il timer di accensione
e spegnimento dell’unità
(per le istruzioni, vedere
Uso delle funzioni di
base)LED
Attiva e disattiva il
display a LED dell’unità
interna.
FOLLOW ME
Tasto di rilevamento
e visualizzazione della
temperatura ambiente.
TURBO / FRESH
Permette all’unità
di raggiungere
la temperatura
preimpostata nel più
breve tempo possibile.
Tenendo premuto questo
tasto per 2 secondi,
viene attivata la funzione
Fresh (Purificazione).
SELF CLEAN
Avvia e arresta la funzione di
pulizia automatica dell’unità.
INTELLIGENT EYE
(Sensore di presenza)
Rileva le attività svolte dalle persone
nell’ambiente.
Modello: RG66B4(2H)/BGEF
FAN
Seleziona la velocità del
ventilatore nella seguente
sequenza: AU% t20% t40%
t60% t80% tF% (100%)
Premere il tasto di regolazione
+oppure - per aumentare/
diminuire la velocità del
ventilatore in passi dell’1%
TEMP ¬
Aumenta la temperatura in
passi singoli di 1 °F (0,5 °C) ad
ogni pressione oppure in passi
continui di 1 °F (1 °C) tenendo
premuto il tasto.
Temperatura max.: 86 °F (30 °C)
TEMP —
Diminuisce la temperatura in
passi singoli di 1 °F (0,5 °C) ad
ogni pressione oppure in passi
continui di 1 °F (1 °C) tenendo
premuto il tasto.
Temperatura min.: 60 °F (16 °C)
SWING d
Avvia e arresta il movimento
dell’aletta di ventilazione
orizzontale.
c
SWING ef
Avvia e arresta il movimento
dell’aletta di ventilazione
verticale.
4
GESTIONE DEL TELECOMANDO
SERVEAIUTO SULL’USO DELLE FUNZIONI?
Le sezioni Uso delle funzioni di base e Uso
delle funzioni avanzate di questo manuale
contengono istruzioni dettagliate sull’uso del
condizionatore d'aria.
NOTA SPECIALE
zI tasti della propria unità possono differire
leggermente da quelli dell’esempio raffigurato.
zSe l’unità interna non dispone di una data
funzione, la pressione del tasto di quella funzione
sul telecomando non produrrà alcun effetto.
INSERIMENTO E SOSTITUZIONE
DELLE BATTERIE
Il condizionatore d'aria viene fornito con due batterie
AAA. Le batterie vanno inserite nel telecomando
prima dell’uso:
1. Rimuovere il coperchio posteriore dal
telecomando per aprire il comparto batterie.
2. Inserire le batterie, facendo corrispondere
i poli (+) e (-) delle batterie con i simboli stampati
nel comparto.
3. Riapplicare il coperchio posteriore.
INSTALLAZIONE DEL SUPPORTO
DEL TELECOMANDO
Il telecomando può essere posizionato su una parete
con l’uso di un apposito supporto (componente
opzionale, non fornito con l’unità).
1. Prima di installare il telecomando sulla parete,
controllare che il condizionatore d'aria riceva
il segnale correttamente.
2. Installare il supporto con due viti.
3. Inserire il telecomando nel supporto.
NOTE SULLE BATTERIE
Per ottenere prestazioni ottimali dal prodotto:
zNon combinare batterie vecchie e nuove
o batterie di tipo differente.
zNon lasciare le batterie nel telecomando se si
prevede di non utilizzarlo per più di 2 mesi.
SMALTIMENTO DELLE BATTERIE
Non smaltire le batterie come rifiuti indifferenziati.
Attenersi alle norme vigenti a livello locale per il
corretto smaltimento delle batterie.
CONSIGLI PER L’USO DEL TELECOMANDO
zIl telecomando deve essere utilizzato a non più
di 8 metri dall’unità.
zAl ricevimento del segnale remoto, l’unità
emetterà un segnale acustico.
zLe tende, altri materiali e la luce diretta del sole
possono interferire sulla ricezione dei segnali a
infrarossi.
zRimuovere le batterie se si prevede di non
utilizzare il telecomando per più di 2 mesi.
zEvitare il versamento di liquidi sul telecomando.
zQualora altri apparecchi elettrici rispondano
al telecomando, spostare tali apparecchi o
consultare il rivenditore di zona.
Rimuovere il coperchio posteriore per
installare le batterie
Inserire il telecomando nel
supporto.
5
Indicazioni sullo schermo LCD del telecomando
Le informazioni vengono visualizzate quando il telecomando è acceso.
Simbolo di accensione/
spegnimento
Appare quando l’unità è accesa
e scompare quando è spenta.
Indicazione di trasmissione
Si accende quando il
telecomando invia un segnale
all’unità interna
Indicazione della
modalità operativa
Mostra la modalità
operativa corrente:
Simbolo del timer
di accensione
(ON)
Appare quando è impostato il
timer di accensione
Simbolo del timer
di spegnimento
(OFF)
Appare quando è impostato il
timer di spegnimento
Simbolo della funzione di blocco
Indicatore oscillazione automatica aletta
di ventilazione orizzontale
Indicatore oscillazione automatica aletta
di ventilazione verticale
Flusso d’aria verso le persone
Flusso d’aria lontano dalle persone
Indicatore modalità Turbo
Indicazione di attivazione della
funzione ECO
Simbolo della batteria
Rileva il basso livello di carica
della batteria
Indicazione di temperatura/
timer
Mostra la temperatura
impostata o, quando si
utilizzano le funzioni del timer
di accensione/spegnimento,
mostra l’impostazione del timer
xIntervallo di temperatura:
17-30°C
xIntervallo di regolazione del
timer: 0-24 ore
xIntervallo di impostazione
della velocità del ventilatore:
AU -F%
In modo FAN non compare
nessuna indicazione.
La velocità del ventilatore non
può essere regolata nei modi
AUTO o DRY.
Indicazione della velocità
del ventilatore
Mostra la velocità del
ventilatore selezionata:
Indicatore funzione
Fresh (Purificazione)
Simbolo della
funzione Silence
Simbolo della
funzione “Follow me”
Non disponibile
per questa unità
Non disponibile
per questa unità
Non disponibile
per questa unità
Simbolo del
modo Sleep
Nota:
La figura è realizzata per fornire una presentazione chiara delle indicazioni. Durante il funzionamento,
tuttavia, la finestra del display mostrerà solo i simboli delle funzioni in uso.
6
IMPOSTAZIONE DELLA TEMPERATURA
L’intervallo della temperatura d’esercizio per le unità è
16-30 °C / 60-86 °F. È possibile aumentare o diminuire
la temperatura impostata con passi di 0,5 °C / 1 °F.
Modo AUTO (automatico)
In modo AUTO, l’unità seleziona automaticamente
la modalità operativa COOL (raffreddamento),
FAN (ventilazione), HEAT (riscaldamento) o DRY
(deumidificazione) in base alla temperatura impostata.
1. Premere il tasto MODE per selezionare il modo AUTO.
2. Impostare la temperatura desiderata usando i tasti
Temp ¬o Temp –.
3. Premere il tasto ON/OFF per avviare l’unità.
NOTA: La VELOCITÀ DEL VENTILATORE
non può essere regolata in modo AUTO.
Uso delle funzioni di base
Modo COOL (raffreddamento)
1. Premere il tasto MODE per selezionare
il modo COOL.
2. Impostare la temperatura desiderata usando
i tasti Temp ¬o Temp –.
3. Premere il tasto FAN per selezione la velocità
del ventilatore.
4. Premere il tasto ON/OFF per avviare l’unità.
7
Uso delle funzioni di base
Modo FAN (ventilazione)
1. Premere il tasto MODE per selezionare
il modo FAN.
2. Premere il tasto FAN per selezionare la
velocità del ventilatore nell’intervallo Au%-F%,
in combinazione con il tasto Temp + o
Temp -.
3. Premere il tasto ON/OFF per avviare l’unità.
NOTA: in modo FAN non è possibile
regolare la temperatura. Per questa ragione,
lo schermo LCD del telecomando non mostrerà
la temperatura.
Modo DRY (deumidificazione)
1. Premere il tasto MODE per selezionare il modo DRY.
2. Impostare la temperatura desiderata usando i tasti
Temp ¬o Temp –.
3. Premere il tasto ON/OFF per avviare l’unità.
NOTA: La VELOCITÀ DEL VENTILATORE
non può essere modificata in modo DRY.
8
Modo HEAT (riscaldamento)
1. Premere il tasto MODE per selezionare il modo
HEAT.
2. Impostare la temperatura desiderata usando i tasti
Temp ¬o Temp –.
3. Premere il tasto FAN per selezionare la velocità del
ventilatore nell’intervallo Au%-F%, in combinazione
con il tasto Temp + o Temp -.
4. Premere il tasto ON/OFF per avviare l’unità.
Impostare l’angolo di inclinazione del
flusso d'aria
Ad unità accesa, premere il tasto di oscillazione T
per attivare l’aletta di ventilazione. Ad ogni pressione
del tasto l’aletta di ventilazione si sposta di 6°.
Premere il tasto fino a raggiungere l’inclinazione
desiderata. Tenendo premuto questo tasto per più di
2 secondi, l’aletta di ventilazione oscilla in continuo
verso l’alto e verso il basso.
Ad unità accesa, premere il tasto di oscillazione
WX per attivare l’aletta di ventilazione. Ad ogni
pressione del tasto l’aletta di ventilazione si sposta di
6°. Premere il tasto fino a raggiungere l’inclinazione
desiderata. Tenendo premuto questo tasto per più di
2 secondi, l’aletta di ventilazione oscilla in continuo
verso l’alto e verso il basso.
Uso delle funzioni di base
NOTA: l’abbassamento della temperatura
esterna può rendere meno efficace la funzione
di riscaldamento dell’unità. In questi casi, si
raccomanda di usare il condizionatore d'aria
insieme ad altri apparecchi di riscaldamento.
S
9
Impostazione della funzione TIMER
Il condizionatore d'aria offre due funzioni per l’utilizzo del
timer:
xTIMER ON- permette di impostare il tempo dopo
il quale l’unità si accenderà automaticamente.
xTIMER OFF- permette di impostare il tempo dopo il
quale l’unità si spegnerà automaticamente.
Funzione TIMER ON
La funzione TIMER ON permette di impostare un
periodo di tempo dopo il quale l’unità si accenderà
automaticamente, ad esempio al proprio ritorno dal lavoro.
1. Premere il tasto Timer: sul display compare l’indicatore
" " lampeggiante. Viene inoltre visualizzato l’ultimo
periodo impostato seguito da una "h" (per indicare le
ore)
Nota: questo numero indica il tempo dopo il quale
l’unità si accenderà a partire dall’ora corrente. Se ad
esempio si imposta la funzione TIMER ON per 2,5 ore,
sul display comparirà l’indicazione "2,5h" e l’unità si
accenderà dopo 2 ore e mezza.
2. Premere più volte i tasti Temp ¬o Temp –
per impostare l’ora alla quale si desidera far
accendere l’unità.
3. Attendere 3 secondi; a questo punto la funzione TIMER
ON sarà attivata. Il display digitale del telecomando
tornerà a mostrare la temperatura. Il simbolo " "
rimane acceso per indicare che la funzione è attivata.
Esempio: impostazione dell’accensione
dell’unità dopo 2,5 ore.
3 sec
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
