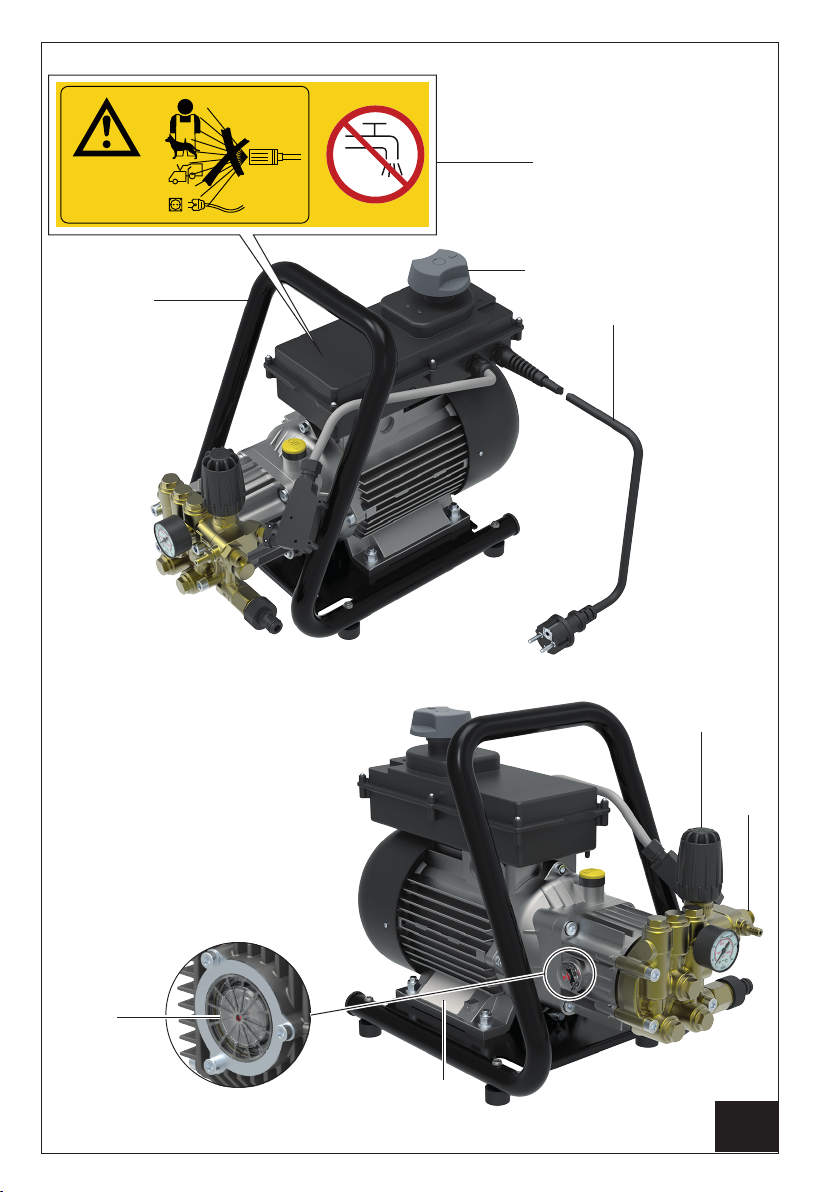

IDENTIFICAZIONE DEI COMPONENTI

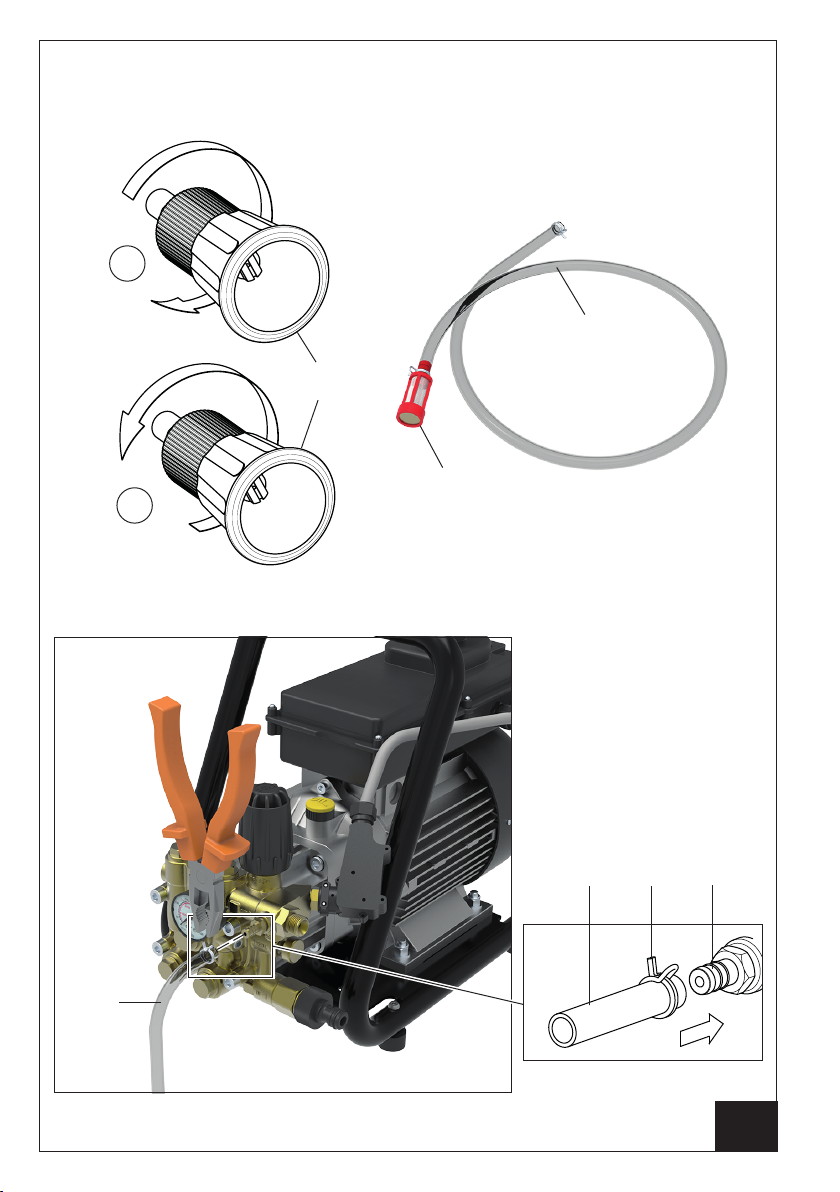

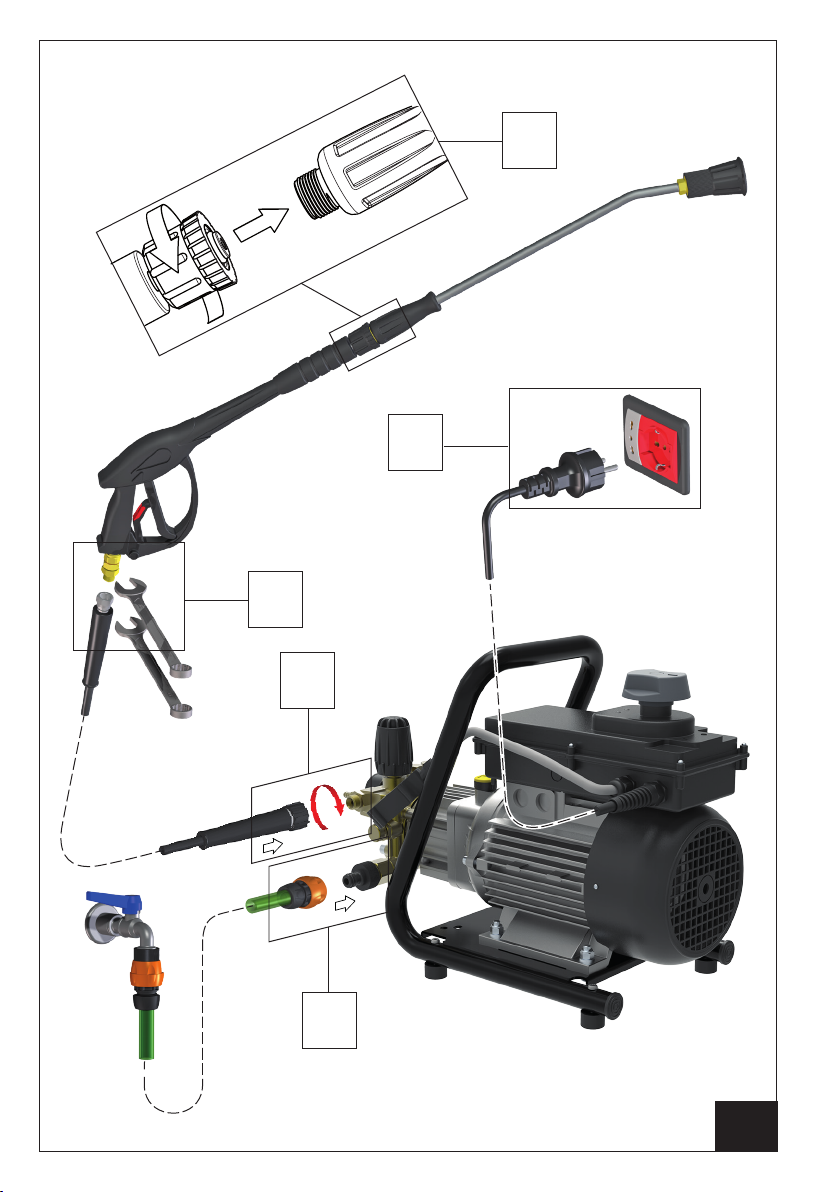

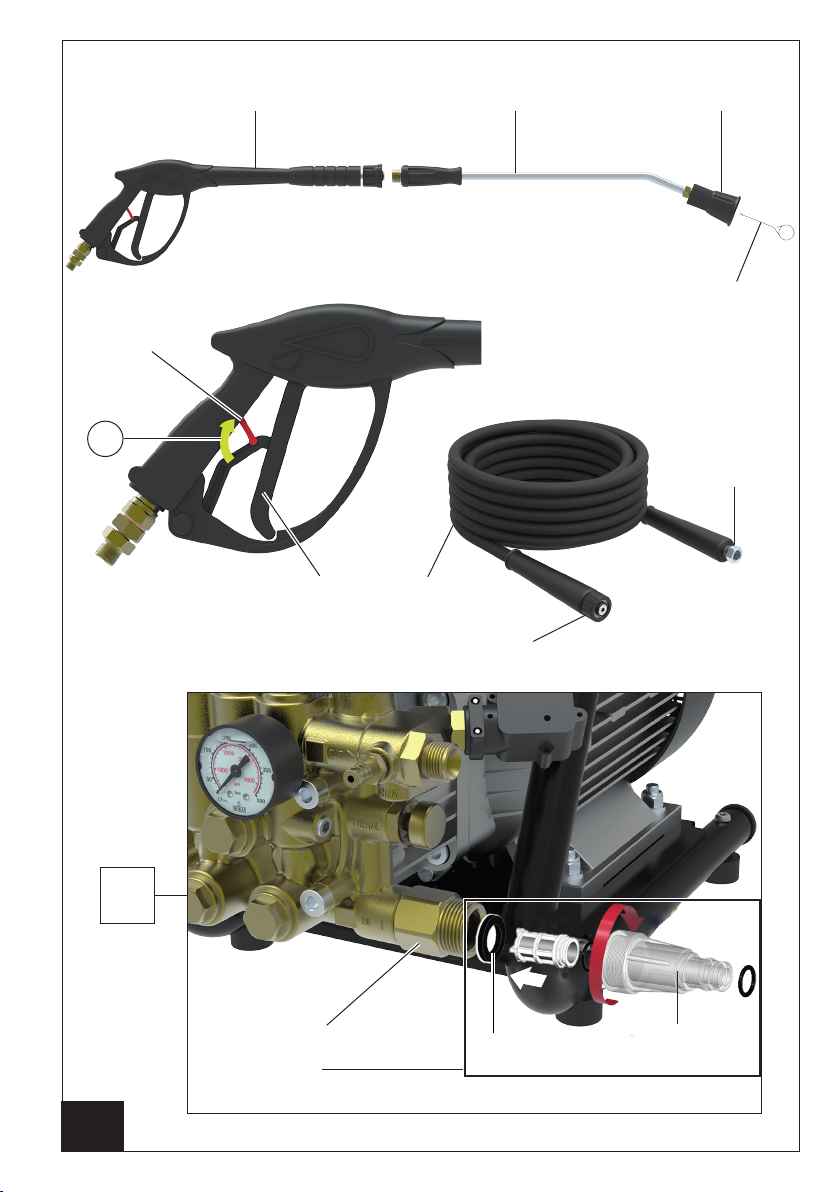

Fare riferimento alle gure 1, 2, 3, 4 e 5.
1. Interruttore generale
2. Impugnatura di trasporto
3. Targhetta di avvertenza. Informa sui rischi residui:
divieto di utilizzo per lavare persone, animali,
apparecchiature elettriche e l’idropulitrice
stessa. Avvisa che la macchina non è adatta al
collegamento alla rete idrica di acqua potabile
(qualora si intenda collegarla alla rete idrica
dell’acqua potabile, occorre utilizzare un
disconnettere di rete tipo
BA
, acquistabile presso
il proprio rivenditore).
4. Cavo elettrico di alimentazione
5. Spia livello olio

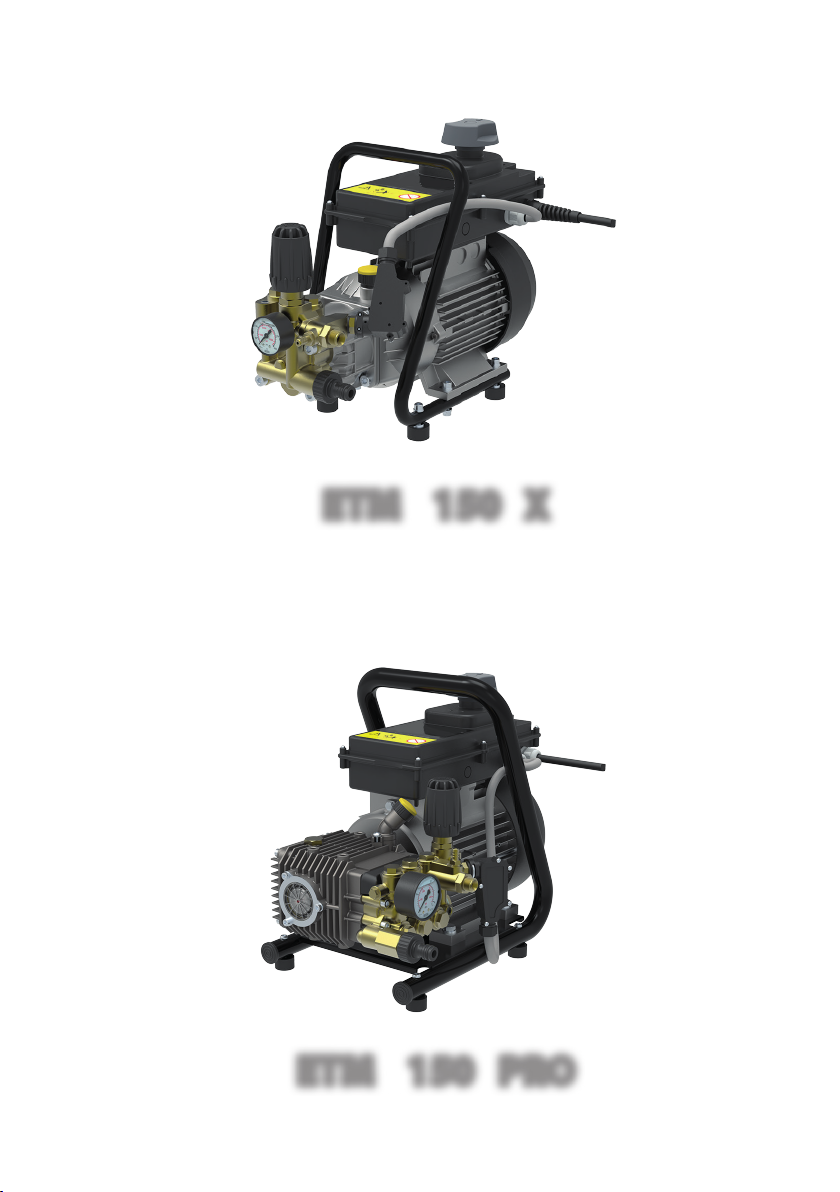

ETM 150 PRO
6. Manopola regolazione pressione
7. Raccordo uscita acqua
8. Targhetta di identicazione. Riporta il numero di
serie e le principali caratteristiche tecniche
9. Idropistola
10. Tubo lancia
11. Testina portaugello
12. Spillo pulizia ugello
13. Raccordo tubo alta pressione
14. Tubo alta pressione
15. Attacco rapido tubo alta pressione
16. Filtro tubo aspirazione detergente esterno
17. Tubo aspirazione detergente esterno
18. Fermo di sicurezza leva idropistola
19. Leva idropistola
20. Raccordo ingresso acqua
21. Filtro ingresso acqua
22. Guarnizione raccordo rapido d’ingresso acqua
23. Raccordo rapido d’ingresso acqua
24. Attacco aspirazione detergente da serbatoio
esterno
25. Fascetta elastica per ssaggio tubo aspirazione
detergente

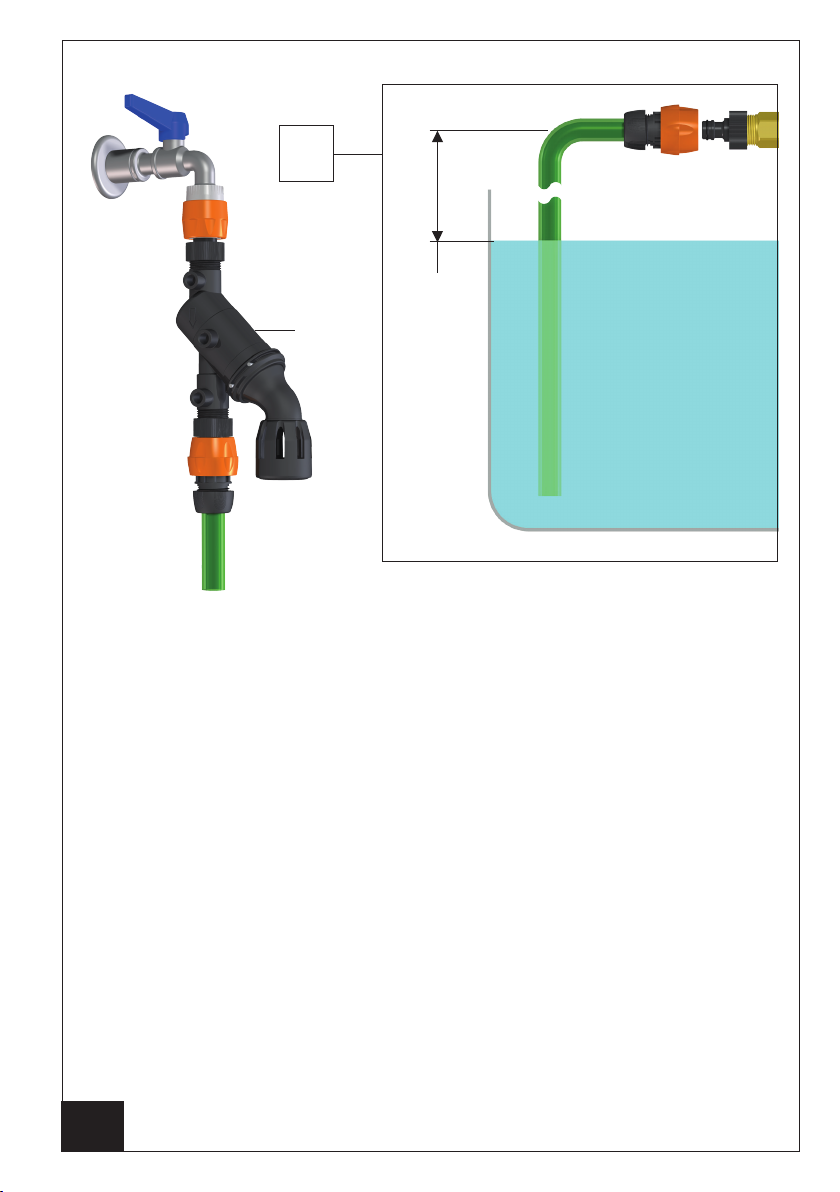

26. Disconnettore di rete idrica tipo
BA
(non in
dotazione)
DISPOSITIVI DI SICUREZZA
• Protettore amperometrico.
Dispositivo che arresta il funzionamento dell’idropulitrice in caso di sovrassorbimento di corrente elettrica.
All’intervento occorre procedere come segue:
- portare l’interruttore generale (1) in posizione“0” e staccare la spina dalla presa di corrente;
- premere la leva (19) dell’idropistola, in modo da scaricare la eventuale pressione residua;
- attendere 10÷15 minuti, in modo da far rareddare l’idropulitrice;
- vericare che siano rispettate le prescrizioni di allacciamento alla linea elettrica (si veda il
MANUALE
D’ISTRUZIONE AVVERTENZE DI SICUREZZA
), con particolare riferimento alla prolunga impiegata;
- ricollegare la spina e ripetere la procedura di avviamento descritta al paragrafo “
FUNZIONAMENTO
”.
• Valvola di limitazione/regolazione della pressione.
Valvola, opportunamente tarata dal Costruttore, che permette di regolare la pressione di lavoro tramite
la manopola (6) e che consente al uido pompato di ritornare all’aspirazione della pompa, impedendo
l’insorgere di pressioni pericolose, quando si chiude l’idropistola o si cerca di impostare valori di pressione
al di sopra di quelli massimi consentiti.
• Dispositivo di bloccaggio della leva dell’idropistola.
Fermo di sicurezza (18) che consente di bloccare la leva (19) dell’idropistola (9) in posizione di chiusura,
prevenendone funzionamenti accidentali (Fig.2, PosizioneS).
