Conceptronic C100S16 Manuale utente

NEDERLANDS

Conceptronic C100S16

Gebruiksaanwijzing

Gefeliciteerd met uw nieuwe

Conceptronic 16-poorts 10/100 Mbps ethernet switch

In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor de

installatie van de Conceptronic 16-poorts 10/100 Mbps ethernet switch.

Bij problemen kunt u het beste naar onze support-site gaan

(www.conceptronic.net - klik op 'Support'). Daar vindt u een database

met veel gestelde vragen (FAQ).

Als u een vraag over dit product heeft die niet op onze website wordt

beantwoord, kunt u ons e-mailen op support@conceptronic.net.

Ga voor meer informatie over Conceptronic producten naar de

Conceptronic website: www.conceptronic.net.

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic 10/100

Mbps ethernet switch:

•Conceptronic 16-poorts 10/100 Mbps ethernet switch (C100S16)

•Lichtnetadapter 12V gelijkstroom, 1A

•4 rubberen pootjes voor bureaugebruik

•Deze meertalige gebruiksaanwijzing

•Garantiekaart en boekje CE-verklaring

NEDERLANDS

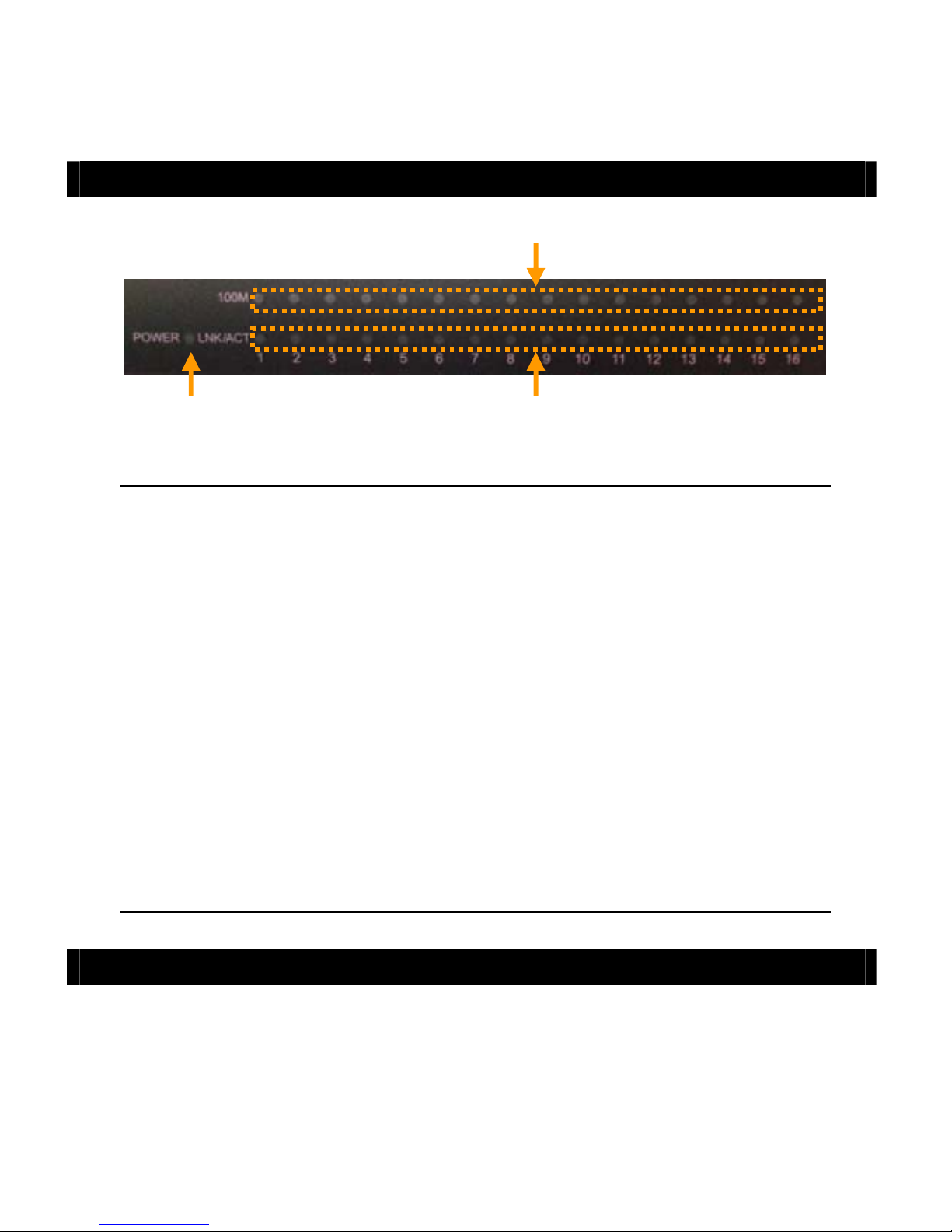

2. Betekenis lampjes

Nr. Beschrijving Betekenis

1. Aan/uit lampje

UIT Switch staat uit

AAN Switch staat aan en is klaar voor gebruik

2. Link/ACT lampjes

UIT Geen netwerkverbinding aanwezig op de LAN-

poort

AAN Netwerkverbinding aanwezig op de LAN-poort

KNIPPERT Gegevens ontvangen/verzonden via de LAN-

poort

3. 100M lampjes

UIT Er is een 10 Mbit netwerkverbinding op de

LAN-poort

AAN Er is een 100 Mbit netwerkverbinding op de

LAN-poort

3. Installatie en gebruik

3.1 Switch installeren

U kunt de 10/100 Mbps ethernet switch als bureaumodel gebruiken of

aan de wand monteren.

NEDERLANDS

Bureaugebruik:

•Kleef de meegeleverde rubberen voetjes aan de onderkant van de

switch op de vier hoeken. Dit voorkomt dat de switch van uw bureau

glijdt.

•Zet de switch op uw bureau.

Wandmontage:

•Boor twee gaatjes in de muur met een tussenruimte gelijk aan de

afstand tussen het midden van de openingen aan de onderkant van

de switch.

•Doe passende pluggen in de gaatjes ingeval van een stenen muur.

•Schroef de schroeven met een schroevendraaier in de gaatjes.

Schroef de schroeven niet helemaal vast: u heeft wat ruimte nodig

om de switch over de schroeven te schuiven.

•Plaats de switch voorzichtig tegen de muur, zorg dat de schroeven in

de bijbehorende openingen komen en schuif de switch een stukje

schuin omlaag.

3.2 Switch aansluiten

•Sluit de lichtnetadapter aan op de DC gelijkstroomingang van de

switch en op een stopcontact. Alle lampjes van de switch knipperen

even om aan te geven dat de switch wordt gestart. Wanneer het

aan/uit-lampje blijft branden, staat de switch aan en is hij klaar

voor gebruik.

•Sluit uw netwerkapparaten (computer, notebook, printer, router,

etc.) aan op de LAN-poorten van de switch. Wanneer een

aangesloten apparaat wordt aangezet, gaat het Link/ACT lampje van

de betreffende poort aan en geeft het snelheidlampje de

verbindingssnelheid aan.

Uw 10/100 Mbps ethernet switch staat nu klaar

voor gebruik!

ENGLISH

Conceptronic C100S16

User Manual

Congratulations on the purchase of your

Conceptronic 16 Port 10/100 Mbps Ethernet Switch.

This user manual gives you a step-by-step explanation of how to install

the Conceptronic 16 Port 10/100Mbps Ethernet Switch.

When problems occur, we advise you to go to our support-site (go to

www.conceptronic.net and click ‘Support’). Here you will find the

Frequently Asked Questions Database.

When you have other questions about your product and you cannot find

it at our website you can contact us by e-mail:

[email protected]

For more information about Conceptronic products, please visit the

Conceptronic Web Site: www.conceptronic.net

1. Package contents

The following items are present in the package of the Conceptronic

10/100 Mbps Ethernet Switch:

•Conceptronic 16 Port 10/100 Mbps Ethernet Switch (C100S16)

•Power adapter, 12V DC, 1A

•4 rubber feet for desktop usage

•This Multilanguage User Manual

•Warranty card & CE declaration booklet

ENGLISH

2. LED description

Nr Description Status Explanation

1. Power LED

OFF Switch is not powered

ON Switch is powered and ready to use

2. Link/ACT LED’s

OFF No Network Link is created to the LAN Port

ON A Network Link is created to the LAN Port

BLINK Data is sent or received through the LAN

Port

3. 100M LED’s

OFF A 10 Mbit Network Link is created to the

LAN Port

ON A 100 Mbit Network Link is created to the

LAN Port

3. Using the switch

3.1 Installing the switch

You can use the 10/100 Mbps Ethernet Switch as a desktop switch, or as

a wall mounted switch.

ENGLISH

Desk usage:

•Stick the included rubber feet in each corner to the bottom of the

switch. This will prevent the switch from moving on your desk.

•Place the switch on your desk.

Wall mounted usage:

•Drill two holes into the wall with the same distance as the screw

support holes located on the bottom of the switch.

•Insert screws into the holes in the wall and fasten them with a

screwdriver. Do not screw them completely into the wall: you need

some space to slide the switch onto the screws.

•Gently place the switch onto the wall with the front panel facing up

or down by sliding the screws into the provided slots.

3.2 Connecting the switch

•Connect the power adapter to the DC input of the switch and to a

free wall outlet. All LED’s of the switch will blink shortly, indicating

that the switch is starting. When the power LED remains on, the

switch is powered and active.

•Connect your network devices (computer, notebook, printer, router,

etc.) to the LAN ports of the switch. When a connected device is

turned on, the Link/ACT LED of the corresponding port will turn on

and the 100M LED will indicate the connection speed.

Your 10/100 Mbps Ethernet Switch is now

ready to use!

ESPAÑOL

C100S16 de Conceptronic

Manual del usuario

Felicidades por la compra de su

Switch Ethernet de 16 puertos 10/100 Mbps

de Conceptronic.

Este manual de usuario le orientará paso a paso sobre cómo instalar el

Switch Ethernet de 16 puertos 10/100 Mbps de Conceptronic.

En caso de surgir cualquier problema, visite nuestra página web de

asistencia técnica (haga clic en el apartado “Soporte” de

www.conceptronic.net). En esa sección podrá consultar la base de

datos de Preguntas Frecuentes (FAQ).

Si tiene otras preguntas sobre su producto y no las encuentra en

nuestro sitio web, póngase en contacto con nosotros por correo

electrónico: apoyo@conceptronic.net

Si desea información adicional sobre los productos de Conceptronic,

visite nuestro sitio web: www.conceptronic.net

1. Contenido del paquete

El paquete del Switch Ethernet 10/100 Mbps de Conceptronic contiene

los elementos siguientes:

•Switch Ethernet de 16 puertos 10/100 Mbps de Conceptronic

(C100S16)

•Adaptador de corriente (12V CC, 1A)

•4 topes de goma para uso del dispositivo en escritorio

•Este manual del usuario en varios idiomas

•Tarjeta de garantía y folleto de declaración de conformidad CE

ESPAÑOL

2. Descripción de los LED

Nº Descripción Descripción del estado de los LED

1. LED de encendido

APAGADO Switch apagado

ENCENDIDO Switch encendido y listo para ser utilizado

2. LEDs Enlace/ACT

APAGADO No se ha creado ningún enlace de red para

este puerto LAN

ENCENDIDO Se ha creado un enlace de red para este

puerto LAN

PARPADEANDO Se están enviando o recibiendo datos a

través de este puerto LAN

3. LEDs 100M

APAGADO Se ha creado un enlace de red de 10 Mbit

para este puerto LAN

ENCENDIDO Se ha creado un enlace de red de 100 Mbit

para este puerto LAN

3. Utilización del switch

3.1 Instalar el switch

Puede colocar el Switch Ethernet 10/100 Mbps en un escritorio o bien

montarlo en una pared o superficie vertical.

ESPAÑOL

En escritorio:

•Pegue cada uno de los topes de goma (incluidos con el producto) en

cada extremo de la base del switch. Esto impedirá que el switch se

mueva una vez colocado en el escritorio.

•Sitúelo donde usted desee en su escritorio.

En pared:

•Haga dos agujeros en la pared a la misma distancia que los agujeros

para los tornillos de soporte de la base del switch.

•Introduzca unos tornillos en los agujeros de la pared y atorníllelos

ligeramente. No los atornille por completo, ya que necesitará un

poco de espacio para introducir el switch en los tornillos de la

pared.

•Coloque con cuidado el switch en la pared, con el panel frontal

mirando hacia arriba o hacia abajo, introduciendo los tornillos en las

ranuras del switch.

3.2 Conectar el switch

•Conecte el cable de alimentación a la toma de corriente continua

del switch y a una toma de corriente de la pared. Todos los LED del

switch parpadearán unos instantes, lo que indicará que el switch se

está inicializando. Cuando el LED de alimentación se quede

encendido, indicará que el switch está encendido y listo para ser

utilizado.

•Conecte sus dispositivos de red (ordenador de mesa o portátil,

impresora, router, etc.) a los puertos LAN del switch. Cuando se

encienda un dispositivo conectado, se encenderá el LED Enlace/ACT

del puerto correspondiente y el LED 100M indicará la velocidad de

conexión.

¡Su Switch Ethernet 10/100 Mbps ya está listo

para ser utilizado!

DEUTSCH

Conceptronic C100S16

Benutzerhandbuch

Wir gratulieren Ihnen zum Kauf Ihres

Conceptronic 10/100 Mbps 16-Port Ethernet

Switches.

In diesem Benutzerhandbuch wird Ihnen Schritt für Schritt gezeigt, wie

der Conceptronic 10/100Mpbs 16-Port Ethernet Switch installiert

werden muss.

Wenn Probleme auftreten sollten, besuchen Sie unsere Support-Seite

(unter www.conceptronic.net) und klicken Sie auf ‚Support’. Dort

steht Ihnen unsere FAQ-Datenbank mit den häufig gestellten Fragen zur

Verfügung.

Wenn Sie weitere Fragen zu Ihrem Produkt haben, die Sie auf unserer

Webseite nicht beantworten können, senden Sie uns eine E-Mail an:

[email protected].

Detaillierte Informationen über Conceptronic Produkte finden Sie auf

unserer Webseite: www.conceptronic.net

1. Packungsinhalt

In der Verpackung des Conceptronic 10/100 Mbps Ethernet Switches ist

Folgendes enthalten:

•Conceptronic 10/100 Mbps 16-Port Ethernet Switch (C100S16)

•Netzteil 12V Gleichstrom, 1A

•4 Gummifüße für das Aufstellen des Switches auf dem Schreibtisch

•Dieses mehrsprachige Benutzerhandbuch

•Garantiekarte & Broschüre mit CE-Erklärung

Indice

Lingue:

Altri manuali Conceptronic Router di rete

Conceptronic

Conceptronic C54APRA2+ Manuale utente

Conceptronic

Conceptronic CB100S16 Manuale utente

Conceptronic

Conceptronic C300GBRS4 Manuale utente

Conceptronic

Conceptronic C300APRA2 Manuale utente

Conceptronic

Conceptronic C100BRS4H Manuale utente

Conceptronic

Conceptronic C300APRA2 Manuale utente

Conceptronic

Conceptronic CADSLR4+ Manuale utente

Conceptronic

Conceptronic C54BRS4A Manuale utente

Conceptronic

Conceptronic C150APRA2 Manuale utente

Conceptronic

Conceptronic C100S8A Manuale utente

Conceptronic

Conceptronic C150BRS4 Manuale utente

Conceptronic

Conceptronic 100BRS4 Manuale utente

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
