Conceptronic C54APRA2+ Manuale utente

NEDERLANDS

Conceptronic C54APRA2+ / C54APRB2+

Snelstart handleiding

Hartelijk gefeliciteerd met de aanschaf van uw

Conceptronic Draadloze ADSL2+ Router & Modem.

In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic

Draadloze ADSL2+ Router & Modem kunt instellen en gebruiken.

Ingeval van problemen adviseren wij u onze support-site te bezoeken (ga naar:

www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde

vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan

contact met ons op via e-mail: support@conceptronic.net.

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic

website: www.conceptronic.net.

De Hardware configuratie beschreven in deze handleiding kan afwijken op uw computer. Dit

is afhankelijk van het besturingssysteem dat u gebruikt.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic

Draadloze ADSL2+ Router & Modem:

•Conceptronic ADSL2+ Draadloze Router & Modem (PSTN of ISDN).

Het apparaat in de verpakking is 1 van onderstaande modellen:

C54APRA2+ [C04-067]:

Annex-A Versie van de Draadloze Router & Modem.

Geschikt voor Analoge ADSL Lijnen.

C54APRB2+ [C04-068]:

Annex-B Versie van de Draadloze Router & Modem.

Geschikt voor ISDN en UR-2 ADSL Lijnen.

•Spanningsadapter 12V AC, 1200mA

•Antenne voor het Draadloze Signaal

•Netwerk kabel 1,8M

•Telefoon kabel 1,8M

•Meertalige Snelstart Handleiding

•Product CD-ROM

NEDERLANDS

2. Uitleg van de Draadloze ADSL2+ Router & Modem

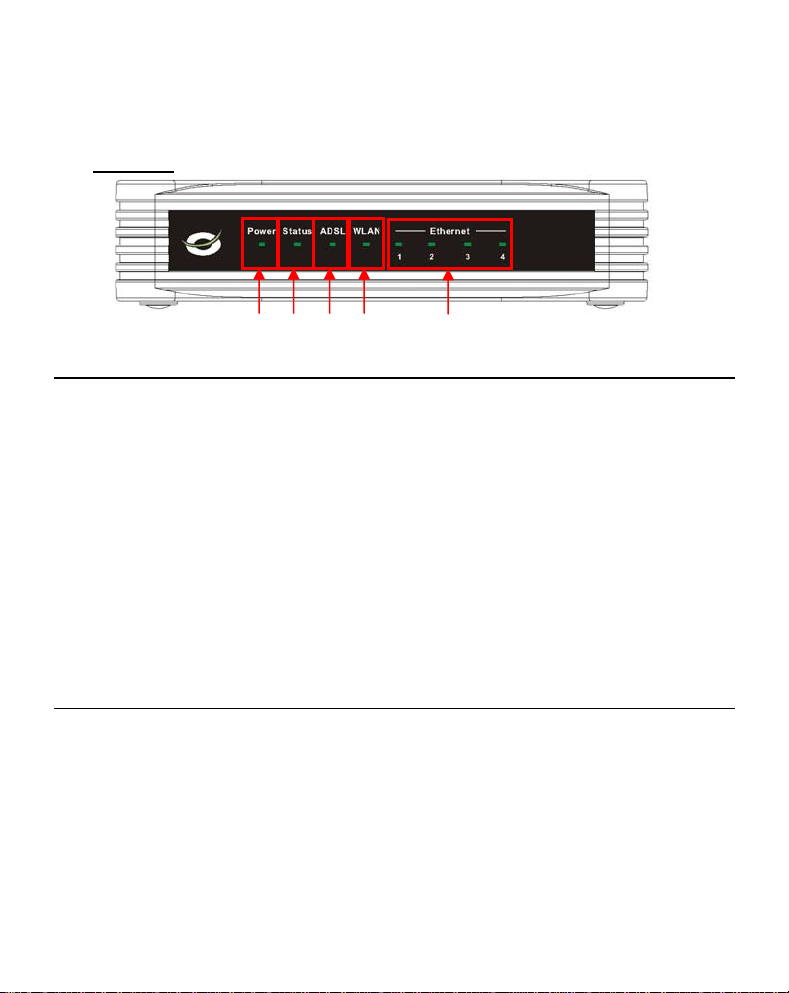

•Voorzijde

Nr Beschrijving Status Status Uitleg

1 Power LED UIT Het apparaat staat uit

AAN Het apparaat staat aan

2 Status LED UIT Het apparaat staat uit / Systeemfout*

AAN - VAST Het apparaat staat aan en is bezig met starten

AAN - KNIPPER Het apparaat staat aan en is klaar voor gebruik

3 ADSL LED UIT Er is géén ADSL verbinding gemaakt

AAN - VAST Er is wel een ADSL verbinding gemakt

AAN - KNIPPER Er wordt Data verzonden/ontvangen via het

Internet

4 WLAN LED UIT De Draadloze verbinding is niet actief

AAN - VAST De Draadloze verbinding is wel actief

AAN - KNIPPER Er wordt Data verzonden/ontvangen via de

draadloze verbinding

5 LAN LED’s UIT Er is geen netwerkverbinding op de LAN poort

(1,2,3,4) AAN - VAST Er is wel een netwerkverbinding op de LAN poort

AAN - KNIPPER Er wordt Data verzonden/ontvangen via de

netwerkverbinding

* Bij normaal gebruik zal de Status LED binnen 15 seconden gaan knipperen.

Als er een systeemfout optreedt zal de Status LED uitblijven.

Controleer bij een systeemfout de volgende punten:

a. Schakel het apparaat uit, wacht 10 seconden en schakel het apparaat weer aan.

b. Zet het apparaat terug naar de fabrieksinstellingen door de Reset knop op de

zijkant van het apparaat (naast de antenne) ingedrukt te houden voor +/- 10

seconden.

NEDERLANDS

Als de Status LED niet aangaat nadat u bovenstaande punten geprobeerd heeft neem

dan contact op met Conceptronic Support via emailadres: [email protected]

•Achterzijde

Nr Beschrijving Uitleg

1 Antenne aansluiting Reverse-SMA aansluiting voor de antenne

2 Reset knop Zet het apparaat terug naar de fabrieksinstellingen

(niet zichtbaar op afbeelding) (+/- 10 seconden ingedrukt houden)

3 ADSL aansluiting Aansluiting voor de ADSL Lijn

4 LAN Poorten Aansluitingen voor de computers

5Spanningsaansluiting Aansluiting voor de spanningsadapter

6 Power Switch Zet het apparaat AAN of UIT

4 5

Let op: Deze Snelstart Handleiding geeft alleen uitleg over de basisinstellingen die

benodigd zijn om de C54APRA2+/C54APRB2+ operationeel te krijgen.

Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de

C54APRA2+/C54APRB2+ kunt u de Gebruikershandleiding op de meegeleverde

CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual”

in het Autorun Menu van de CD-ROM.

NEDERLANDS

3. De C54APRA2+/C54APRB2+ met uw ADSL Lijn verbinden

De meeste ADSL Providers vereisen het gebruik van een filter tussen de telefoonlijn en

de CADSLR4(B)+ om te voorkomen dat de ADSL lijn stoort met de standaard

telefoondiensten. De 2 soorten basisfilters worden hier beschreven.

3.1 In-Line Filter – ADSL Micro Filter

De In-Line filters worden gebruikt voor iedere telefoon of apparaat dat de lijn deelt met

de telefoonlijn waarop het ADSL signaal actief is. Dit filter wordt geplaatst tussen de

telefoonaansluiting en de telefoon. Door gebruik van deze filters worden de normale

telefoondiensten gescheiden van het ADSL signaal.

Een voorbeeldinstallatie met een In-Line filter is hieronder afgebeeld:

In-line filter – ADSL Micro filter

Let op: De C54APRA2+/C54APRB2+ wordt geleverd zonder ADSL Filter! Neem contact

op met uw telefoon of internet leverancier voor het juiste ADSL Filter.

NEDERLANDS

3.2 Drie-Poorts ADSL Filter (Gebruikt in de meeste ADSL situaties)

Het drie-poorts filter wordt geplaatst op het punt waar de Router wordt aangesloten op

de telefoonlijn. In deze situatie is maar 1 filter benodigd. De aansluitingen worden

aangeduid met:

Line - Deze poort wordt aangesloten op de telefoonaansluiting.

ADSL – Deze poort wordt aangesloten op de router.

Phone – Deze poort wordt aangesloten op een telefoon.

Het onderstaande diagram geeft de correcte aansluiting van het filter weer. Zorg ervoor

dat de kabels goed zijn aangesloten. Als u geen kiestoon te horen krijgt op uw telefoon

dient u te controleren of de kabels op het filter goed vast zitten en correct geplaatst

zijn.

C54APRA2+/C54APRB2+

3-poorts Filter

NEDERLANDS

4. Uw computer(s) configureren voor gebruik met de Router & Modem

4.1 Het IP adres configureren

De C54APRA2+/C54APRB2+ is voorzien van een ingebouwde DHCP Server. Deze DCHP

Server zal automatisch een IP adres toekennen aan een aangesloten computer als deze

ingesteld staat op “automatisch een IP adres verkrijgen”.

Om uw computer in te stellen voor een automatisch IP adres kunt u de volgende

instructies volgen:

1. Klik op “Start” Æ“Uitvoeren”.

2. Voer het commando

“NCPA.CPL” in en klik op “OK”.

De netwerkverbindingen worden getoond op uw scherm.

3. Klik met de rechtermuisknop op “LAN

Verbinding” en kies “Eigenschappen”.

NEDERLANDS

De eigenschappen van de LAN Verbinding worden getoond op uw scherm.

4. Selecteer “Internet Protocol

(TCP/IP” en klik op

“Eigenschappen”.

De eigenschappen van het Internet Protocol (TCP/IP) worden getoond op uw scherm.

5. Zet de eigenschappen op

“Automatisch een IP adres

verkrijgen” en klik op “OK”

om de instellingen op te

slaan.

6. Klik op “OK” in het

eigenschappen scherm van de

LAN Verbinding om de

instellingen op te slaan.

NEDERLANDS

4.2 Verbinden met de C54APRA2+/C54APRB2+

Voor gebruikers van de LAN poorten:

Verbind de LAN kabel met 1 van de 4 LAN poorten op de achterzijde van de

C54APRA2+/C54APRB2+ en met de netwerk kaart in uw computer.

De LAN LED behorend bij de gebruikte LAN poort zal oplichten om aan te geven dat de

computer verbonden is (uw computer en LAN verbinding dienen ingeschakeld te zijn).

U kunt u doorgaan naar Hoofdstuk 4.3 om de verbinding te controleren of naar

Hoofdstuk 5 voor de configuratie van de C54APRA2+/C54APRB2+.

Voor Draadloze gebruikers:

1. Klik met de

rechtermuisknop op het

Draadloze Netwerk-

icoon en kies voor

“Bekijk beschikbare

draadloze netwerken”.

2. Selecteer het netwerk

“Conceptronic” uit de

lijst met beschikbare

netwerken en klik op

“Verbinden”.

Let op: Bijna elk merk/type Draadloze netwerkkaart gebruikt een andere configuratie

applicatie. Controleer de handleiding van uw Draadloze netwerkkaart hoe u

een draadloze verbinding kunt opzetten.

Het onderstaande voorbeeld maakt gebruik van de standaard Microsoft

applicatie voor draadloze verbindingen welke geïntegreerd is in Windows XP

met Service Pack 2.

NEDERLANDS

3. Er zal een waarschuwing

verschijnen dat u een

verbinding probeert te maken

met een onbeveiligd netwerk.

Klik op “Toch verbinden” om

door te gaan met het aanmaken

van de verbinding.

Als de verbinding is gemaakt zal het actieve Draadloze netwerk-icoon verschijnen in de

systeembalk. Wanneer de muis boven het icoon gehouden wordt zal de volgende

informatie getoond worden (afhankelijk van de signaalsterkte):

4.3 De verbinding met de C54APRA2+/C54APRB2+ controleren:

Met behulp van de Command prompt van Windows kunt u controleren of het juiste IP

adres is toegewezen aan de LAN Verbinding:

1. Klik op “Start” Æ“Uitvoeren”.

2. Voer het commando “CMD” in en klik op “OK”.

De Command Prompt zal getoond worden op uw scherm.

3. Voer het commando “IPCONFIG” in en druk op ENTER.

NEDERLANDS

De volgende informatie zal getoond worden:

IP Adres :192.168.1.xxx (waar xxx kan variëren tussen 2 ~ 254).

Subnet Masker : 255.255.255.0

Standaard Gateway :192.168.1.1

Als de informatie hierboven vergelijkbaar is met de getoonde informatie op uw scherm

kunt u doorgaan met de configuratie van de C54APRA2+/C54APRB2+ in hoofdstuk 5.

Als de informatie hierboven niet klopt met de getoonde informatie op uw scherm

(bijvoorbeeld: het IP adres is 169.254.xxx.xxx) controleer dan onderstaande punten:

A. Schakel het apparaat UIT en AAN.

B. Sluit de Netwerk kabel opnieuw aan op de C54APRA2+/C54APRB2+ en uw

computer.

C. Ververs het IP adres van uw computer met de volgende commando’s:

- “IPCONFIG /RELEASE” om het foutieve IP adres vrij te geven.

- “IPCONFIG /RENEW” om een nieuw IP adres op te vragen van het apparaat.
