Conceptronic CKVM2P Manuale utente

NEDERLANDS

Conceptronic CKVM2P

Snelstart Handleiding

Gefeliciteerd met de aanschaf van uw

Conceptronic 2-Ports PS/2-KVM Switch

In deze handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic 2-Ports PS/2-KVM

Switch kunt aansluiten en gebruiken.

In geval van problemen adviseren wij u onze support-site te bezoeken (ga naar:

www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde

vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan

contact met ons op via e-mail: su[email protected].

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic

website: www.conceptronic.net.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic

2-Ports PS/2 KVM Switch:

1x Conceptronic 2-port PS/2-KVM Switch

2x VGA naar VGA-PS/2 kabel (120cm)

2x USB B naar microfoon/audio kabel (120cm)

1x Deze Snelstart Handleiding

1x Garantiekaart

NEDERLANDS

2. De Conceptronic 2-port PS/2-KVM Switch uitgelegd

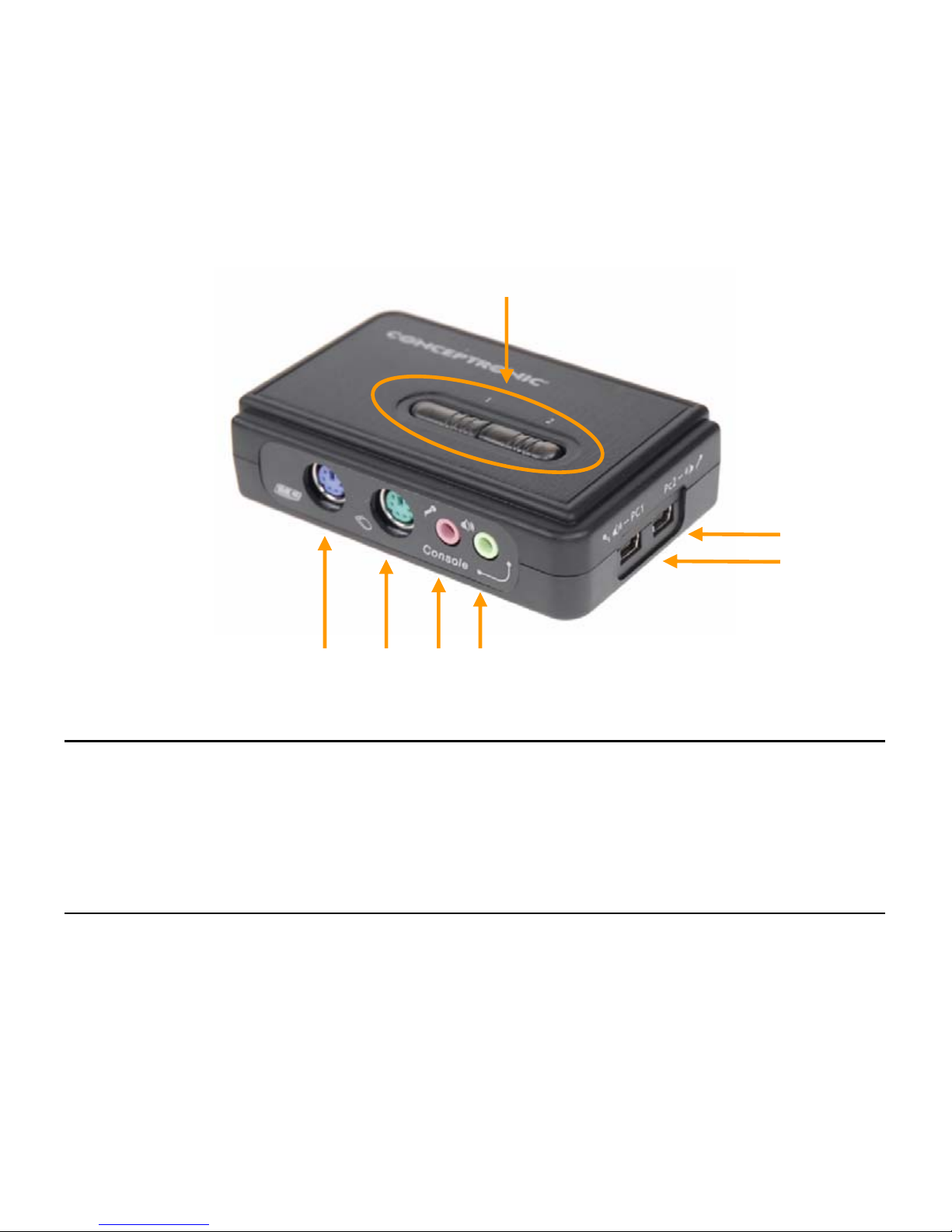

2.1 Beschrijving - Voorzijde

Nr. Beschrijving

1. PS/2 toetsenbord aansluiting

2. PS/2 muis aansluiting

3. Microfoon (MIC) ingang

4. Luidspreker (SPK) uitgang

5. USB mini B uitgang naar PC-1 microfoon (MIC) / luidspreker (SPK) aansluiting

6. USB mini B uitgang naar PC-2 microfoon (MIC) / luidspreker (SPK) aansluiting

7. PC selectie knoppen (PC 1 ~ 2)

1 2 3

NEDERLANDS

2.2 Beschrijving - Achterzijde

Nr. Beschrijving

1. Monitor (VGA) ingang naar PC-2 monitor aansluiting

2. Monitor (VGA) ingang naar PC-1 monitor aansluiting

3. Monitor (VGA) aansluiting

1 2

NEDERLANDS

3. De Conceptronic 2-Ports PS/2-KVM Switch aansluiten

A. Sluit de VGA kabel van uw monitor aan op de Console VGA poort van de KVM Switch.

B. Sluit uw PS/2 toetsenbord aan op de linker PS/2 poort van de KVM Switch.

C. Sluit uw PS/2 muis aan op de rechter PS/2 poort van de KVM Switch.

D. Sluit uw microfoon aan op de Console microfoon aansluiting van de KVM Switch.

E. Sluit uw luidsprekers aan op de Console luidspreker aansluiting van de KVM Switch.

F. Sluit de enkele VGA stekker van een KVM kabel aan op 1 van de 2 VGA aansluitingen van

de KVM Switch. Sluit de andere kant van de kabel (split VGA en PS/2) aan op de VGA

aansluiting en op de PS/2 toetsenbord en muis aansluiting van uw computer.

G. Sluit de Mini-USB stekker van de audio kabel aan op de Conceptronic USB-KVM Switch en

op de MIC/SPK aansluitingen van uw geluidskaart.

Herhaal stap Fen Gvoor iedere computer die u op de KVM Switch wilt aansluiten.

PC 2

PC 1

NEDERLANDS

4. KVM Schakel-opties

4.1 Eenvoudige schakel-opties

Het is mogelijk om handmatig te schakelen tussen de aangesloten computers zonder het

gebruik van een extra applicatie. Dit kan op 2 manieren:

oDoor middel van de PC-1 & PC-2 selectie knoppen (getoond in hoofdstuk 2.1).

oDoor middel van de toetsenbord schakeltoetsen “Scroll-lock” + “Scroll-lock” + “Pijl

Omhoog” of “Pijl Omlaag”.

4.2 Geavanceerde schakel-opties

In de onderstaande tabel vindt u de geavanceerde schakel-opties van de KVM Switch.

Commando Toetsencombinatie Beschrijving

Selecteer een PC ScrLk + ScrLk + (x) Selecteer een PC kanaal

(xkan 1of 2zijn)

Selecteer Volgende PC ScrLk + ScrLk + [Pijl Omhoog] Selecteer het volgende PC kanaal

Selecteer Vorige PC ScrLk + ScrLk + [Pijl Omlaag] Selecteer het vorige PC kanaal

Koppel PC + Audio kanaal ScrLk + ScrLk + [Q] Koppel het PC en geluidskanaal

(Standaard instelling)

Ontkoppel PC + Audio kanaal ScrLk + ScrLk + [W] Ontkoppel het PC en

geluidskanaal

Selecteer Audio kanaal ScrLk + ScrLk + [Fx] Selecteer een Audio kanaal

(als het geluid niet is gekoppeld aan

hetPCkanaal)

Start Autoscan ScrLk + ScrLk + [S] Start het Auto-scannen van alle

kanalen

(scan delay = 5 seconden)

Stop Autoscan [Druk op een toets] Beëindig de Autoscan Functie

Veel plezier met het gebruik van uw

Conceptronic 2-Ports PS/2-KVM Switch !

ENGLISH

Conceptronic CKVM2P

Quick Installation Guide

Congratulations on the purchase of your

Conceptronic 2-Ports PS/2-KVM Switch

The enclosed Quick Installation Guide gives you a step-by-step explanation of how to use the

Conceptronic 2-Ports PS/2-KVM Switch

When problems occur, we advise you to go to our support-site (go to www.conceptronic.net

and click ‘FAQ’. Here you will find the Frequently Asked Questions Database.

When you have other questions about your product and you cannot find it at our website,

For more information about Conceptronic products, please visit the Conceptronic Web Site:

www.conceptronic.net

The software installation as described below may be slightly different from the installation

on your computer. This depends on the Windows version you are using.

1. Package Contents

The following items are present in the package of the Conceptronic 2-Ports PS/2 KVM

Switch:

1x Conceptronic 2-port PS/2-KVM Switch

2x VGA to VGA-PS/2 cable (120cm)

2x Mini-USB B to microphone (MIC)/Audio cable (120cm)

1x This Quick Installation Guide

1x Warranty card

ENGLISH

2. The Conceptronic 2-port PS/2-KVM Switch explained

2.1 Device Explanation Front Side

Nr Description

1. PS/2 keyboard connection

2. PS/2 mouse connection

3. Microphone (MIC) input connection

4. Speaker (SPK) output connection

5. USB mini B output to PC-1 Microphone (MIC)/ Speaker (SPK) connection

6. USB mini B output to PC-2 Microphone (MIC)/ Speaker (SPK) connection

7. PC selection switches (PC 1 ~ 2)

1 2 3

ENGLISH

2.2 Device Explanation Back Side

Nr Description

1. Monitor (VGA) to PC-2 Monitor connection

2. Monitor (VGA) to PC-1 Monitor connection

3. Monitor (VGA) connection

1 2

ENGLISH

3. Connecting your Conceptronic 2-Ports PS/2-KVM Switch

A. Connect the VGA Cable of your monitor to the Console VGA port on the KVM Switch.

B. Connect your PS/2 Keyboard to the left PS/2 Port on the KVM Switch.

C. Connect your PS/2 Mouse to the right PS/2 Port on the KVM Switch.

D. Connect your microphone to the Console Microphone port on the KVM Switch.

E. Connect your speaker system to the Console Speaker port on the KVM Switch.

F. Connect the single ended VGA connector to one of the 2 VGA port connections on the

Conceptronic KVM Switch. Connect the other side of the (split VGA and 2x PS/2) cable

to the VGA connection and the Keyboard and Mouse PS/2 ports on your computer.

G. Connect the Mini-USB connector of the audio cable to the Conceptronic KVM Switch and

to the MIC/SPK output of the soundcard.

Repeat step Fand Gfor each computer you want to connect to the KVM Switch.

PC 2

PC 1

ENGLISH

4. KVM Switching Explanation

4.1 Basic Switching Explanation

It is possible to switch between your computers in 2 different ways:

oUse of the PC-1 & PC-2 selection switch (shown in chapter 2.1).

oBy use of the keyboard hotkey “Scroll-lock” + “Scroll-lock” + “Arrow Up” or “Arrow

Down”.

4.2 Advanced Switching Explanation

In the table below you will find the advanced switching features of the KVM Switch.

Command Hotkey Description

Select PC ScrLk + ScrLk + (x) Select a PC Channel

(xcan be 1or 2)

Select Higher PC ScrLk + ScrLk + [Arrow Up] Select the Higher PC Channel

Select Lower PC ScrLk + ScrLk + [Arrow Dwn] Select the Lower PC Channel

Bind PC + Audio Channel ScrLk + ScrLk + [Q] Bind the PC and Audio Channel

(Default Setting)

Unbind PC + Audio Channel ScrLk + ScrLk + [W] Unbind the PC and Audio Channel

Select Audio Channel ScrLk + ScrLk + [Fx] Select an Audio Channel

(if Audio is not binded to PC Channel)

Start Autoscan ScrLk + ScrLk + [S] Start Auto scanning all Channels

(scan delay = 5 seconds)

Stop Autoscan [Press any Key] Terminate Autoscan Function

Enjoy the use of your Conceptronic 2-Ports PS/2-KVM Switch !
