Operator's Manual

I:RRFTSMRN

ACCESSORIES FOR MODEL NO. 212400

10 in. (254 mm) COMPOUND MITER SAW

Save this manual for

future reference.

_, CAUTION: Read and follow

all Safety Rules and Operating

Instructions before first use of

this product.

Customer Help Line: 1-800-932-3188

•SAFETY

•LOOSE PARTS

•INSTALLATION

•SERVICES

Sears, Roebuck and Co., 3333 Beverly Rd., Hoffman Estates, IL 60179 USA

Visit the Craftsman web page: www.sears.com/craftsman

983000-136

7-02

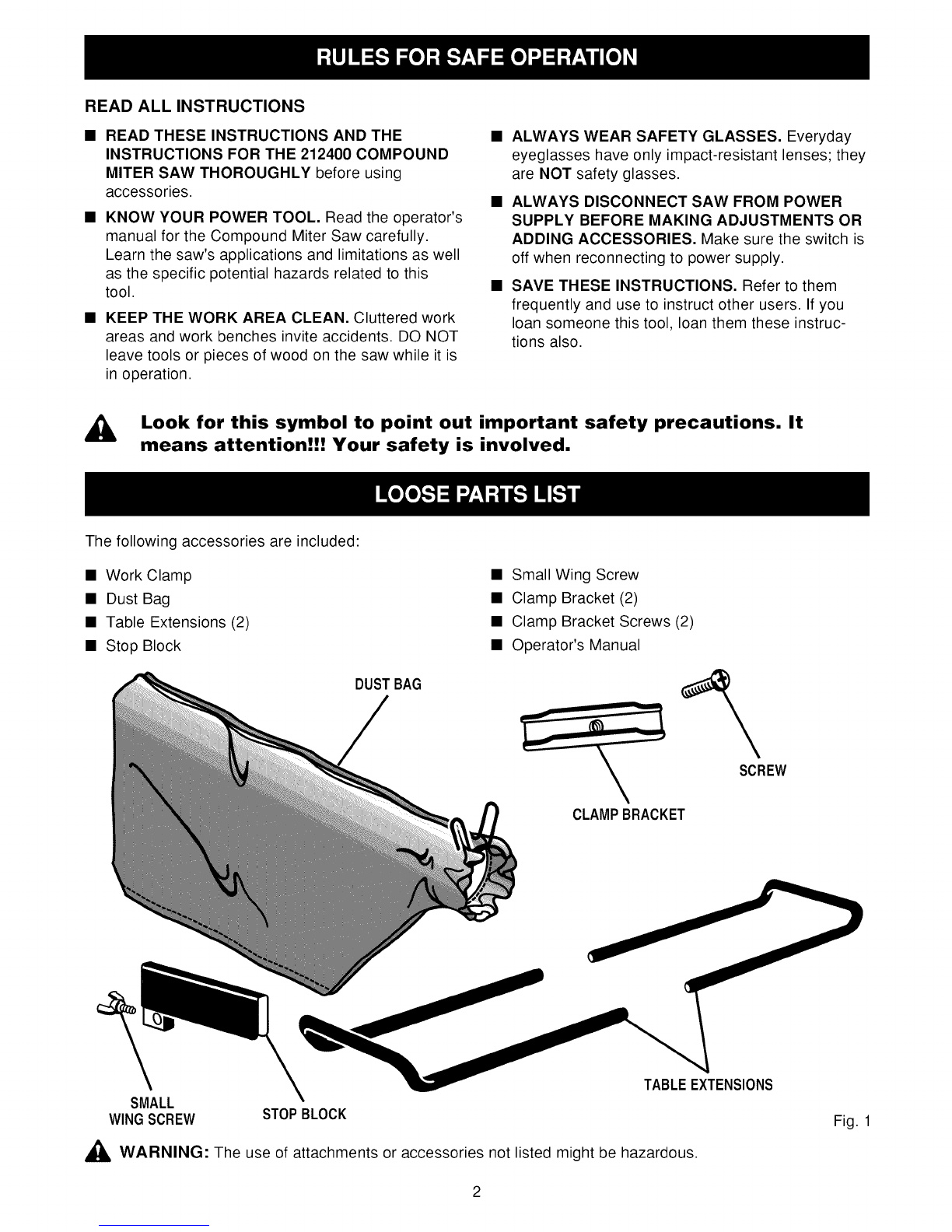

READ ALL INSTRUCTIONS

READ THESE INSTRUCTIONS AND THE

INSTRUCTIONS FOR THE 212400 COMPOUND

MITER SAW THOROUGHLY before using

accessories.

KNOW YOUR POWER TOOL. Read the operator's

manual for the Compound Miter Saw carefully.

Learn the saw's applications and limitations as well

as the specific potential hazards related to this

tool.

KEEP THE WORK AREA CLEAN. Cluttered work

areas and work benches invite accidents. DO NOT

leave tools or pieces of wood on the saw while it is

in operation.

•ALWAYS WEAR SAFETY GLASSES. Everyday

eyeglasses have only impact-resistant lenses; they

are NOT safety glasses.

•ALWAYS DISCONNECT SAW FROM POWER

SUPPLY BEFORE MAKING ADJUSTMENTS OR

ADDING ACCESSORIES. Make sure the switch is

off when reconnecting to power supply.

• SAVE THESE INSTRUCTIONS. Refer to them

frequently and use to instruct other users. If you

loan someone this tool, loan them these instruc-

tions also.

,a, Look for this symbol to point out important safety precautions. It

means attention.V.v, vYour safety is involved.

The following accessories are included:

• Work Clamp

• Dust Bag

• Table Extensions (2)

• Stop Block

DUSTBAG

• Small Wing Screw

• Clamp Bracket (2)

• Clamp Bracket Screws (2)

• Operator's Manual

\SCREW

CLAMPBRACKET

SMALL

WINGSCREW STOPBLOCK

TABLE EXTENSIONS

,_ WARNING: The use of attachments or accessories not listed might be hazardous.

Fig. 1

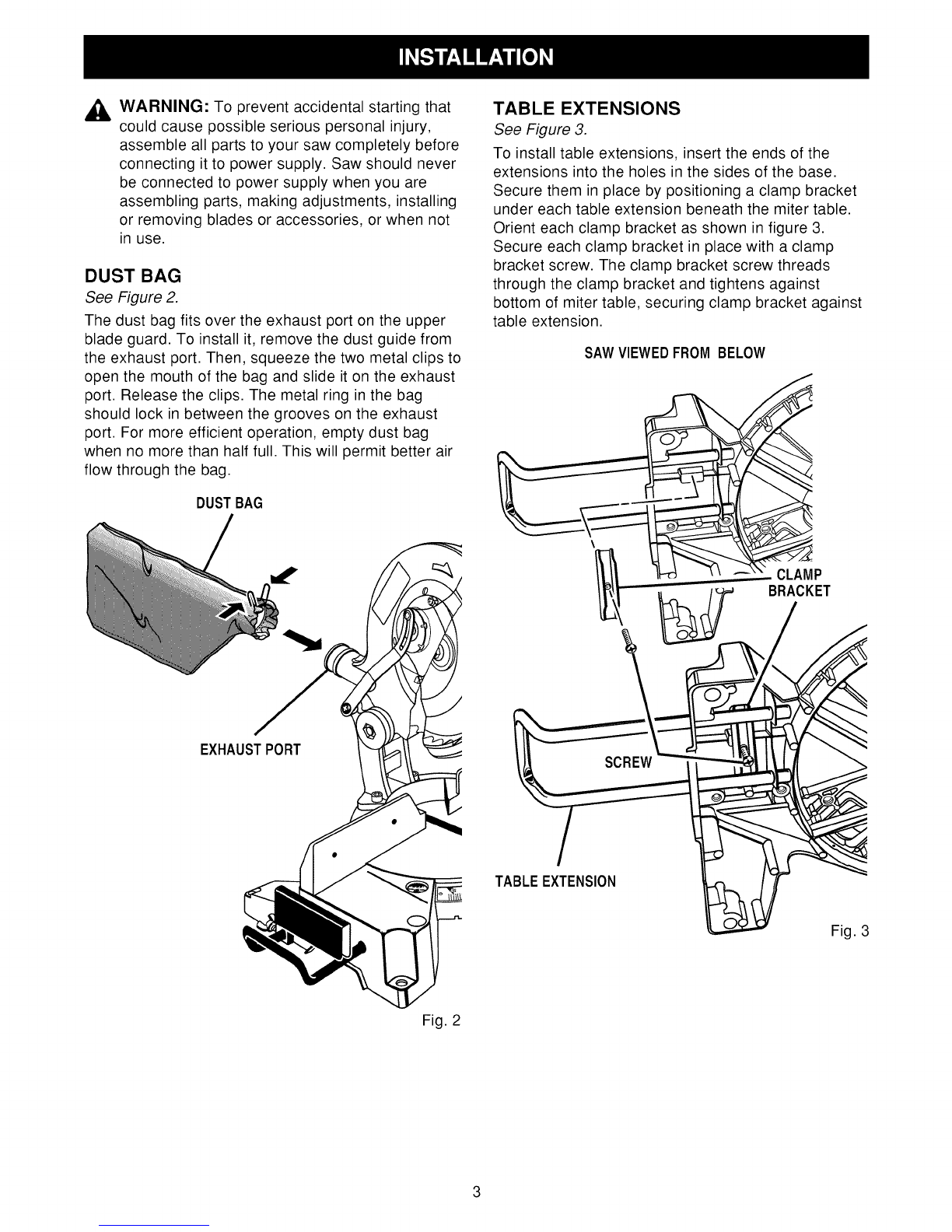

AWARNING: To prevent accidental starting that

could cause possible serious personal injury,

assemble all parts to your saw completely before

connecting it to power supply. Saw should never

be connected to power supply when you are

assembling parts, making adjustments, installing

or removing blades or accessories, or when not

in use.

DUST BAG

See Figure 2.

The dust bag fits over the exhaust port on the upper

blade guard. To install it, remove the dust guide from

the exhaust port. Then, squeeze the two metal clips to

open the mouth of the bag and slide it on the exhaust

port. Release the clips. The metal ring in the bag

should lock in between the grooves on the exhaust

port. For more efficient operation, empty dust bag

when no more than half full. This will permit better air

flow through the bag.

DUSTBAG

TABLE EXTENSIONS

See Figure 3.

To install table extensions, insert the ends of the

extensions into the holes in the sides of the base.

Secure them in place by positioning a clamp bracket

under each table extension beneath the miter table.

Orient each clamp bracket as shown in figure 3.

Secure each clamp bracket in place with a clamp

bracket screw. The clamp bracket screw threads

through the clamp bracket and tightens against

bottom of miter table, securing clamp bracket against

table extension.

SAWVIEWEDFROM BELOW

-- CLAMP

6RACKET

EXHAUSTPORT

TABLEEXTENSION

Fig. 3

Fig. 2

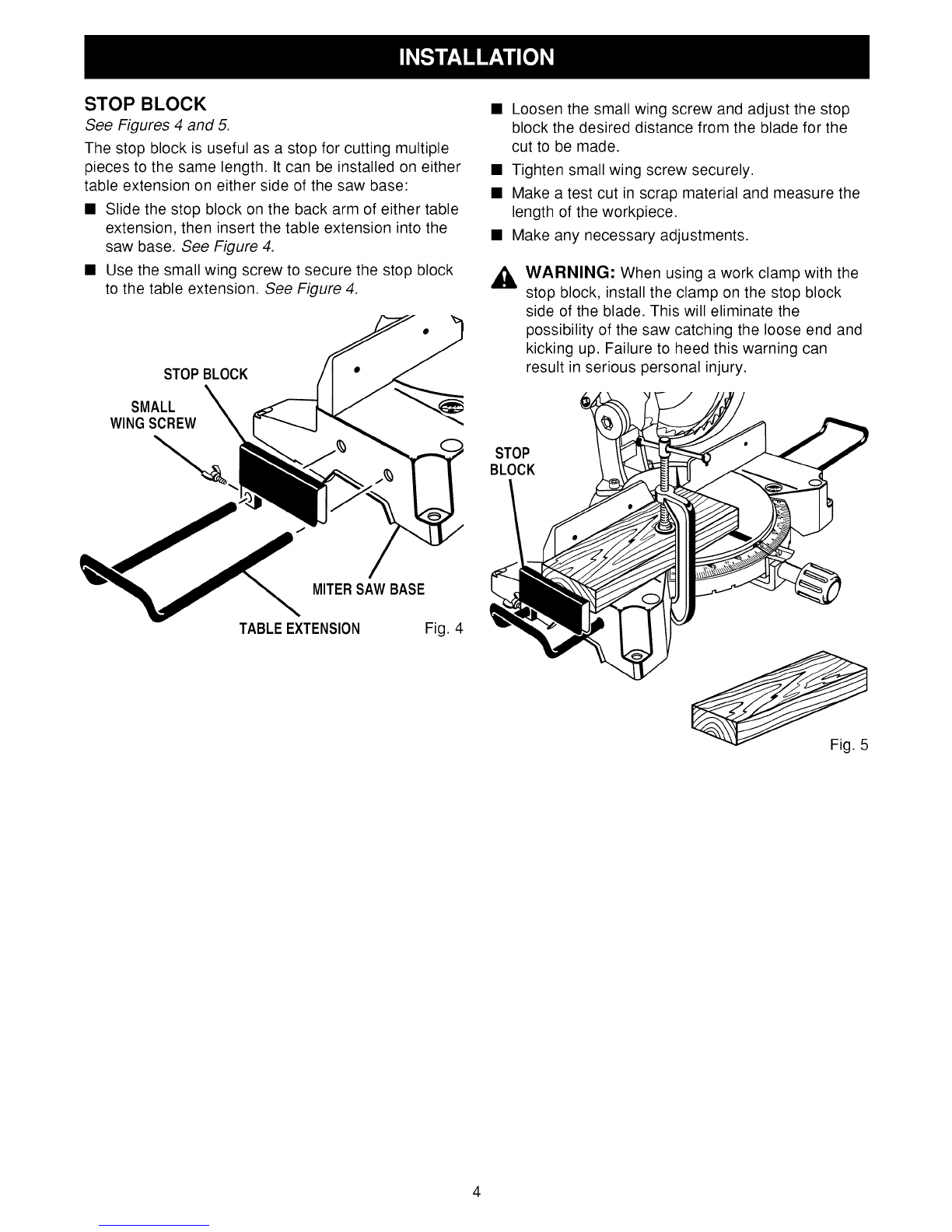

STOP BLOCK

See Figures 4 and 5.

The stop block is useful as a stop for cutting multiple

pieces to the same length. It can be installed on either

table extension on either side of the saw base:

• Slide the stop block on the back arm of either table

extension, then insert the table extension into the

saw base. See Figure 4.

• Use the small wing screw to secure the stop block

to the table extension. See Figure 4.

STOPBLOCK

SMALL

WINGSCREW

Loosen the small wing screw and adjust the stop

block the desired distance from the blade for the

cut to be made.

• Tighten small wing screw securely.

• Make a test cut in scrap material and measure the

length of the workpiece.

• Make any necessary adjustments.

WARNING: When using a work clamp with the

stop block, install the clamp on the stop block

side of the blade. This will eliminate the

possibility of the saw catching the loose end and

kicking up. Failure to heed this warning can

result in serious personal injury.

STOP

BLOCK

MITERSAWBASE

TABLEEXTENSION Fig. 4

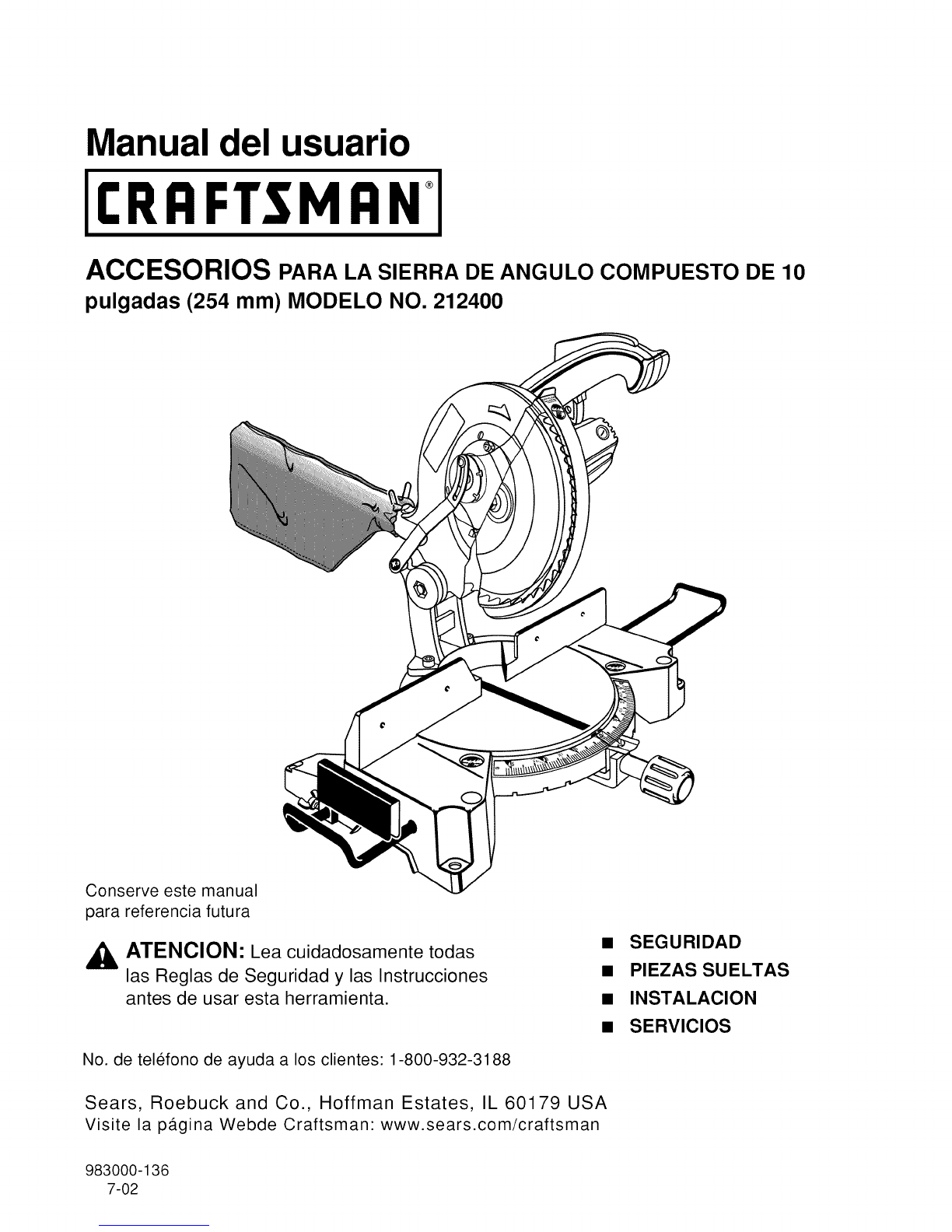

Manual del usuario

I:RRFTSMRN

ACCESORIOS PARA LA SIERRA DE ANGULO COMPUESTO DE 10

pulgadas (254 mm) MODELO NO. 212400

Conserve este manual

para referencia futura

,_ ATENCION: Lea cuidadosamente todas

Hlas Reglas de Seguridad y las Instrucciones

antes de usar esta herramienta.

No. de telefono de ayuda a los clientes: 1-800-932-3188

Sears, Roebuck and Co., Hoffman Estates, IL 60179 USA

Visite la p_.gina Webde Craftsman" www.sears.com/craftsman

983000-136

7-02

•SEGURIDAD

•PIEZAS SUELTAS

•INSTALACION

•SERVICIOS

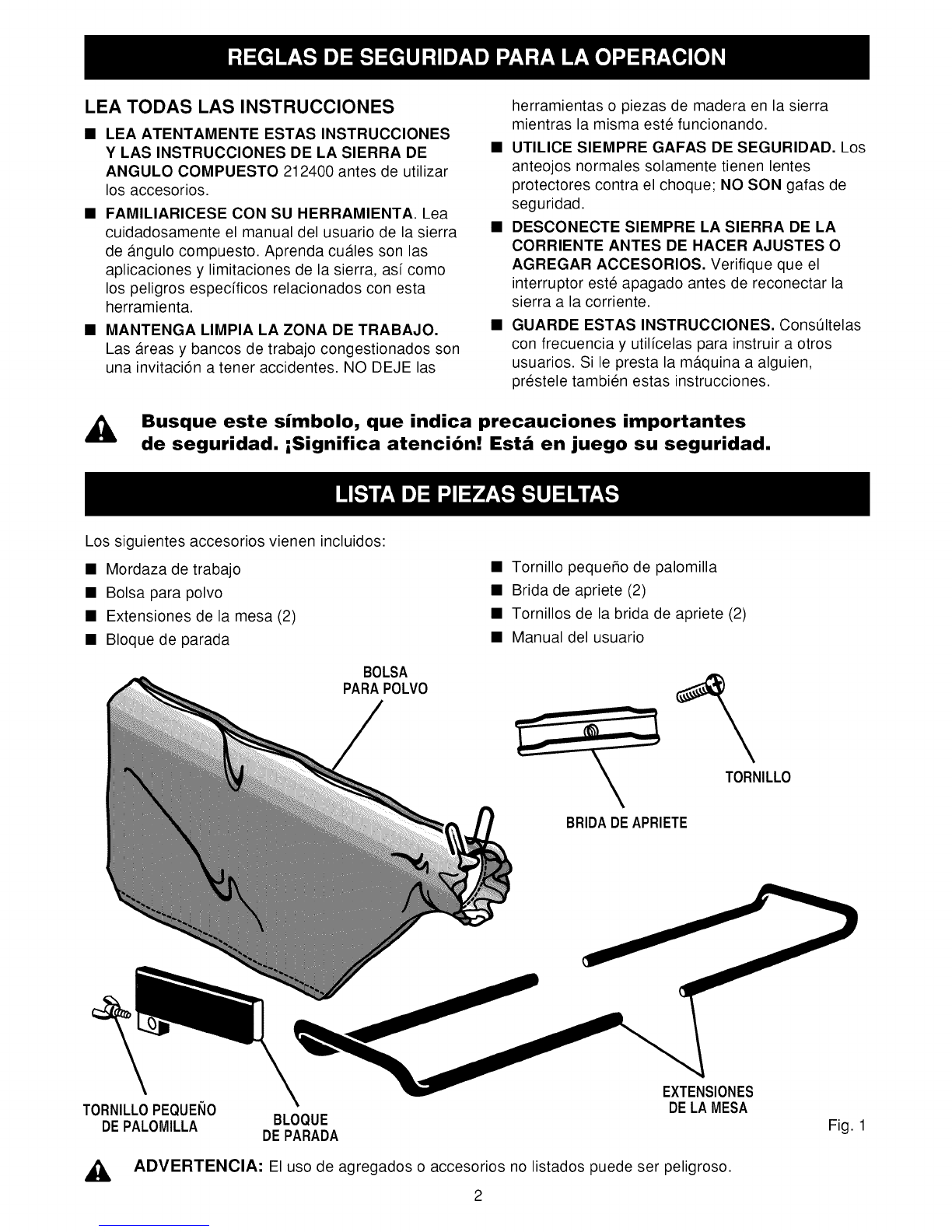

LEA TODAS LAS INSTRUCCIONES

•LEA ATENTAMENTE ESTAS INSTRUCCIONES

Y LAS INSTRUCCIONES DE LA SIERRA DE

ANGULO COMPUESTO 212400 antes de utilizar

los accesorios.

• FAMILIARICESE CON SU HERRAMIENTA. Lea

cuidadosamente el manual del usuario de la sierra

de angulo compuesto. Aprenda cuales son las

aplicaciones y limitaciones de la sierra, asf como

los peligros especfficos relacionados con esta

herramienta.

•MANTENGA LIMPIA LA ZONA DE TRABAJO.

Las areas y bancos de trabajo congestionados son

una invitaci6n a tener accidentes. NO DEJE las

herramientas o piezas de madera en la sierra

mientras la misma este funcionando.

•UTILICE SIEMPRE GAFAS DE SEGURIDAD. Los

anteojos normales solamente tienen lentes

protectores contra el choque; NO SON gafas de

seguridad.

•DESCONECTE SIEMPRE LA SIERRA DE LA

CORRIENTE ANTES DE HACER AJUSTES O

AGREGAR ACCESORIOS. Verifique que el

interruptor este apagado antes de reconectar la

sierra a la corriente.

• GUARDE ESTAS INSTRUCClONES. ConsL31telas

con frecuencia y utilfcelas para instruir a otros

usuarios. Si le presta la maquina a alguien,

prestele tambien estas instrucciones.

_k Busque este simbolo, que indica precauciones importantes

de seguridad. ;Significa atenci6n! Esta en juego su seguridad.

Los siguientes accesorios vienen incluidos:

• Mordaza de trabajo

• Bolsa para polvo

• Extensiones de la mesa (2)

• Bloque de parada

BOLSA

PARAPOLV0

• Tornillo pequeho de palomilla

• Brida de apriete (2)

• Tornillos de la brida de apriete (2)

• Manual del usuario

TORNILLO

BRIDADEAPRIETE

TORNILLOPEQUENO

DEPALOMILLA BLOQUE

DEPARADA

EXTENSIONES

DELAMESA

,_ ADVERTENClA: El uso de agregados o accesorios no listados puede ser peligroso.

Fig. 1

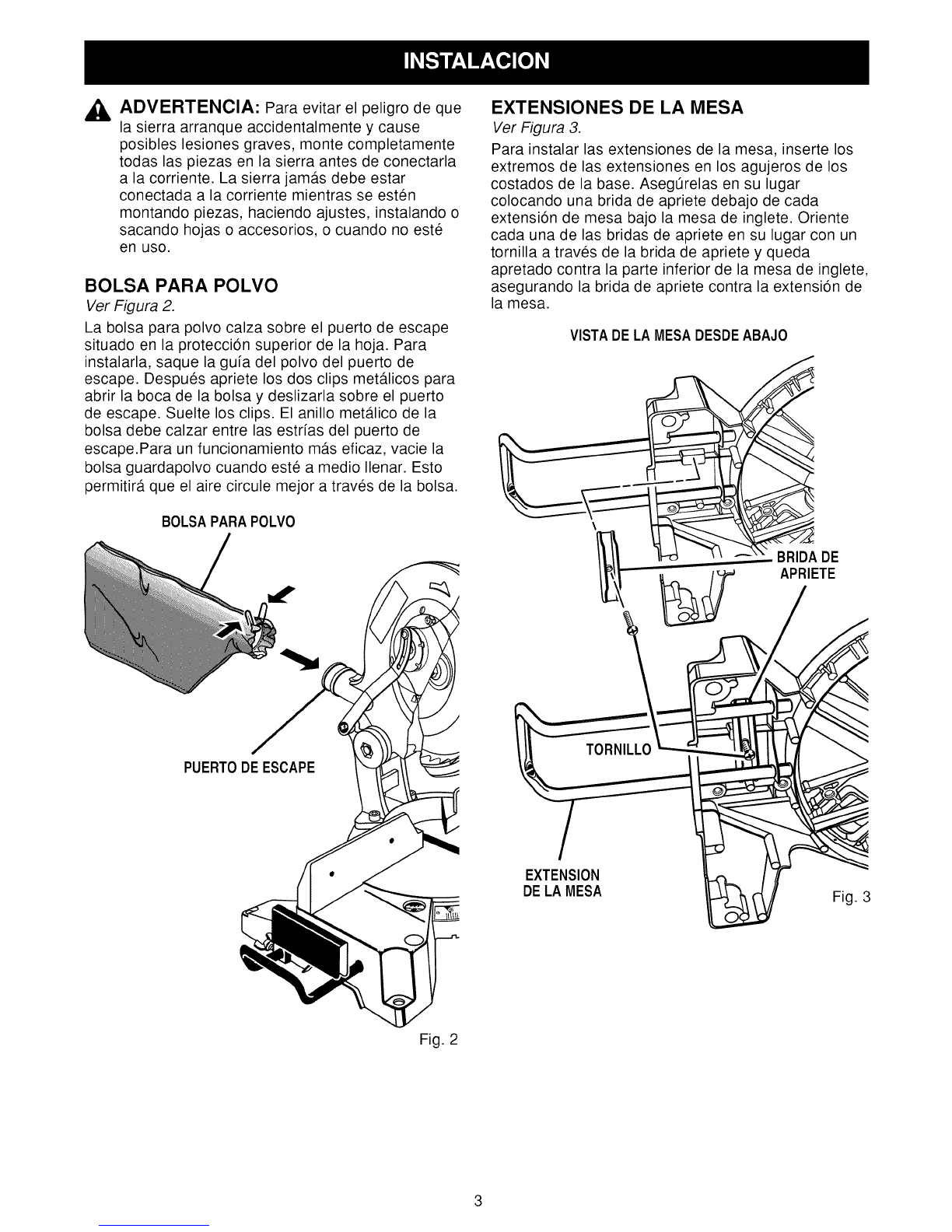

ADVERTENClA: Paraevitarelpeligrodeque

lasierraarranqueaccidentalmenteycause

posibleslesionesgraves,montecompletamente

todaslaspiezasenlasierraantesdeconectarla

alacorriente.Lasierrajamasdebeestar

conectadaalacorrientemientrasseesten

montandopiezas,haciendoajustes,instalandoo

sacandohojasoaccesorios,ocuandonoeste

enuso.

BOLSA PARA POLVO

Ver Figura 2.

La bolsa para polvo calza sobre el puerto de escape

situado en la protecci6n superior de la hoja. Para

instalarla, saque la gufa del polvo del puerto de

escape. Despues apriete los dos clips metalicos para

abrir la boca de la bolsa y deslizarla sobre el puerto

de escape. Suelte los clips. El anillo metalico de la

bolsa debe calzar entre las estrfas del puerto de

escape.Para un funcionamiento mas eficaz, vacie la

bolsa guardapolvo cuando este a medio Ilenar. Esto

permitira que el aire circule mejor a traves de la bolsa.

BOLSAPARAPOLVO

EXTENSIONES DE LA MESA

Ver Figura 3.

Para instalar las extensiones de la mesa, inserte los

extremos de las extensiones en los agujeros de los

costados de la base. Aseg0relas en su lugar

colocando una brida de apriete debajo de cada

extensi6n de mesa bajo la mesa de inglete. Oriente

cada una de las bridas de apriete en su lugar con un

tornilla a traves de la brida de apriete y queda

apretado contra la parte inferior de la mesa de inglete,

asegurando la brida de apriete contra la extensi6n de

la mesa.

VISTADELAMESADESDEABAJO

APRIETE

PUERTODEESCAPE

EXTENSION

DELA MESA Fig. 3

Fig. 2

BLOQUE DE PARADA

Ver Figura; 4 y 5.

El bloque de parada es 0til para cortar varias piezas a

la misma Iongitud. Puede instalarse en cualquiera de

las dos extensiones de la mesa, a uno de los dos

lados de la base de la mesa:

• Deslice el bloque de parada sobre el brazo trasero

de una de las extensiones de la mesa, y despues

inserte la extensi6n de la mesa en la base de la

sierra. Vea la Figura 4.

• Utilice el pequeho tornillo de palomilla para

asegurar el bloque de parada a la extensi6n de la

mesa. Vea la Figura 4.

BLOQUEDE

PARADA

TORNILLO

PEQUENODE

PALOMILLA

BASEDELAMESA

DEINGLETE

EXTENSIONDELAMESA Fig. 4

•Afloje el tornillo pequeho de palomilla y ajuste el

bloque de parada a la distancia deseada de la hoja

para efectuar el corte.

• Apriete bien el tornillo pequeho de palomilla.

• Haga un corte de prueba en material de desecho y

mida la Iongitud de la pieza de trabajo.

Haga los ajustes necesarios.

ADVERTENCIA: Cuando utilice una mordaza

de trabajo junto con el bloque de parada, instale

la mordaza del mismo lado que el bloque de

parada con respecto a la hoja. Esto eliminara la

posibilidad de que la sierra atrape el extremo

suelto y produzca un rechazo. De ignorarse esta

advertencia, pueden ocurrir lesiones graves.

BLOQUEDE

PARADA

Altri manuali per 315.212400

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Craftsman Accessori

Craftsman

Craftsman 320.64180 Manuale utente

Craftsman

Craftsman 315.175320 Manuale utente

Craftsman

Craftsman ASF 486.246213 Manuale utente

Craftsman

Craftsman 486.24635 Manuale utente

Craftsman

Craftsman 486.24535 Manuale utente

Craftsman

Craftsman 316.792400 Manuale utente

Craftsman

Craftsman CMXZDCG480 Manuale utente

Craftsman

Craftsman 316.792420 Manuale utente

Craftsman

Craftsman 486.246211 Manuale utente

Craftsman

Craftsman 316.792490 Manuale utente

Craftsman

Craftsman FRONT BUMPER 486.245981 Manuale utente

Craftsman

Craftsman 572.530331 Manuale utente

Craftsman

Craftsman 358.792443 Manuale utente

Craftsman

Craftsman 486.24599 Manuale utente

Craftsman

Craftsman BACKWALL WITH METAL PEGBOARD Manuale utente

Craftsman

Craftsman 320.16494 Manuale utente

Craftsman

Craftsman 31293 Manuale utente

Craftsman

Craftsman SP6721 Istruzioni utente

Craftsman

Craftsman Floor Cabinet Manuale utente

Craftsman

Craftsman 486.24275 Manuale utente

Craftsman

Craftsman 486.24598 Manuale utente

Craftsman

Craftsman 875.204840 Manuale utente

Craftsman

Craftsman 113.29931 Manuale utente

Craftsman

Craftsman 152.298890 Manuale utente

Manuali Accessori popolari di altre marche

Hillco

Hillco 2810 Manuale utente

Siemens

Siemens QSA2700D Manuale dell'operatore

Contours

Contours ZY024 Manuale utente

Saivod

Saivod VS621 Manuale utente

Virtuox

Virtuox VirtuCLEAN 2.0 Manuale utente

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuale utente

Z-Wave

Z-Wave HSD-200Z Manuale utente

turck

turck FMX-IM-2UPLI63FX Manuale utente

Decagon Devices

Decagon Devices 10HS Manuale utente

UPPAbaby

UPPAbaby Cup Holder Manuale utente

Elko

Elko SmartSensor Leakage Wireless Manuale utente

Grizzly

Grizzly H8371 Manuale utente

Panasonic

Panasonic HG-T Series Manuale utente

IFM Electronic

IFM Electronic Efector 250 Series Guida di riferimento

DigiDesign

DigiDesign 888/24 I/O Manuale utente

PROZIS

PROZIS QUAY Manuale utente

patagonia

patagonia PSI Vest Manuale utente

SFC Energy

SFC Energy EFOY GO! Manuale utente
