Crimson JSK2F-55 Manuale utente

JSK2F-55-0003

Manuel D’instructionsManual de Instrucciones

Instruction Manual

www.crimsonav.com support@crimsonav.com

Short throw dual stud projector kit

Weight Capacity: 50 lb

JSK2F-55

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS

SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún n que no sea explícitamente especicado por Crimson

AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no

entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,

contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es responsable de

daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-

des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un

máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos

huecos, por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

iADVERTENCIA!

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM

IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE

BEGINNING.

Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installa-

tion may cause property damage or personal injury. If you do not understand these directions, or

have doubts about the safety of the installation, contact Crimson AV Customer Service or call a

qualied contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,

assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made of

solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.

For walls made of other materials, for example hollow bricks, please consult your installer and/

or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

SUIVANTS.

N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation

incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-

prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez

contacter le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas re-

sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une

utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois

massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de

plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît

consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

AVERTISSEMENT

JSK2F-55-0003

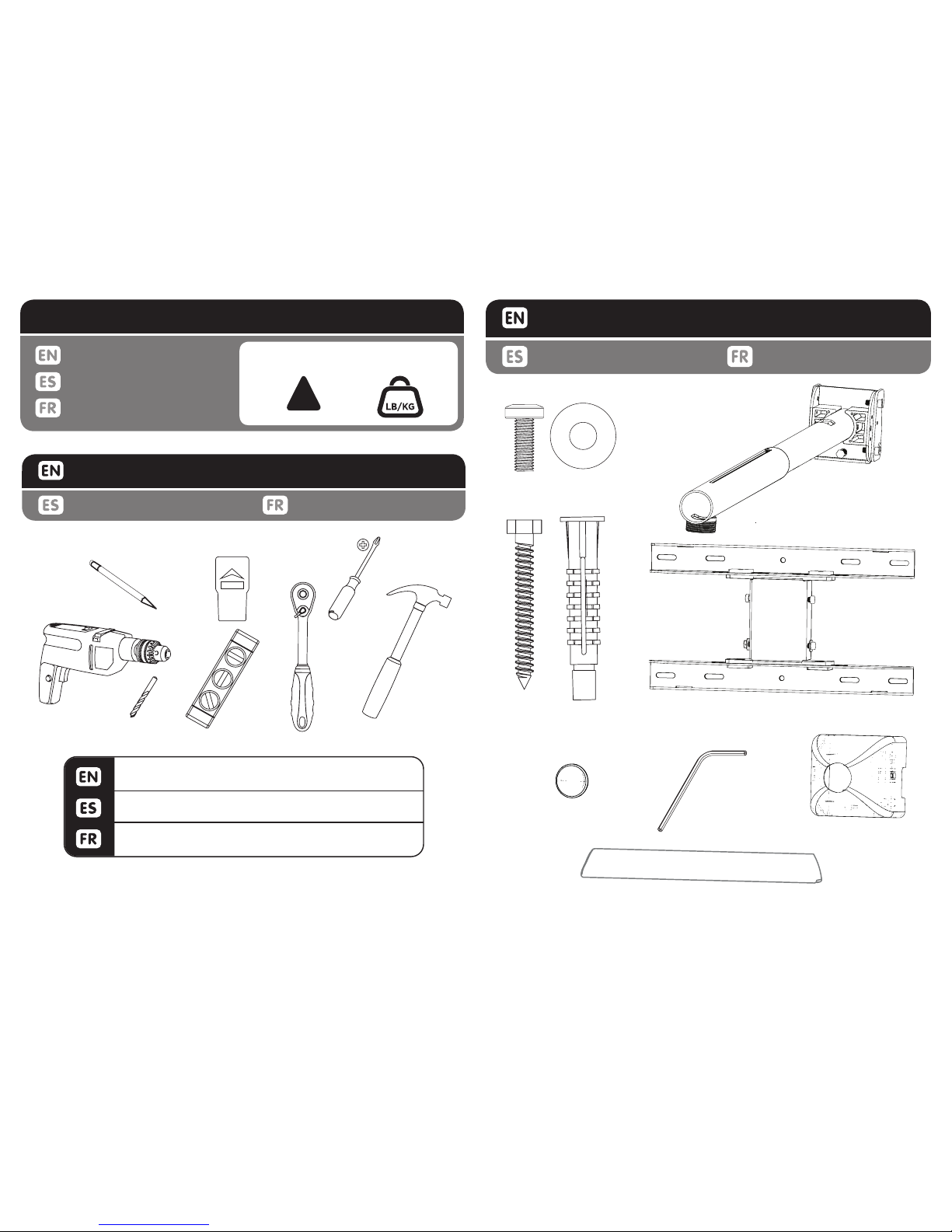

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

WEIGHT CAPACITY

Maximum Weight Capacity

Peso máximo de pantalla

Poids maximal de l’écran

50lb / 26kg

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

C(1)

Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket

wrench 13mm. Hammer if necessary.

Madera poco 6mm-7/32“. poco mampostería 11 mm-7/16“.

Toma llave de 13 mm. Hammer si es necesario.

Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm

Clé à douille. Marteau si nécessaire.

J(1)

D(2)

8mm x 65mm

A (4)

F (4)

M8 Washer

U (6) B(1)

G(1)

M6 x 15mm

H(2)

I(1)

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

T(1)

S(1)

Washer

Q (4)

Security

M4-M6 Security

Wrench

K (1)

M3 Security

Wrench

L (1)

10-32x10

R (1)

M6 x 10mm

P (4)

M4 x 10mm

N (4)

M3 x 8mm

M (4)

M5 x 10mm

O (4)

Security

JSK2F-55-0003

INSTALL INSTRUCTIONS

Instrucciones de instalación Instructions d’installation

1a-1

1a-2

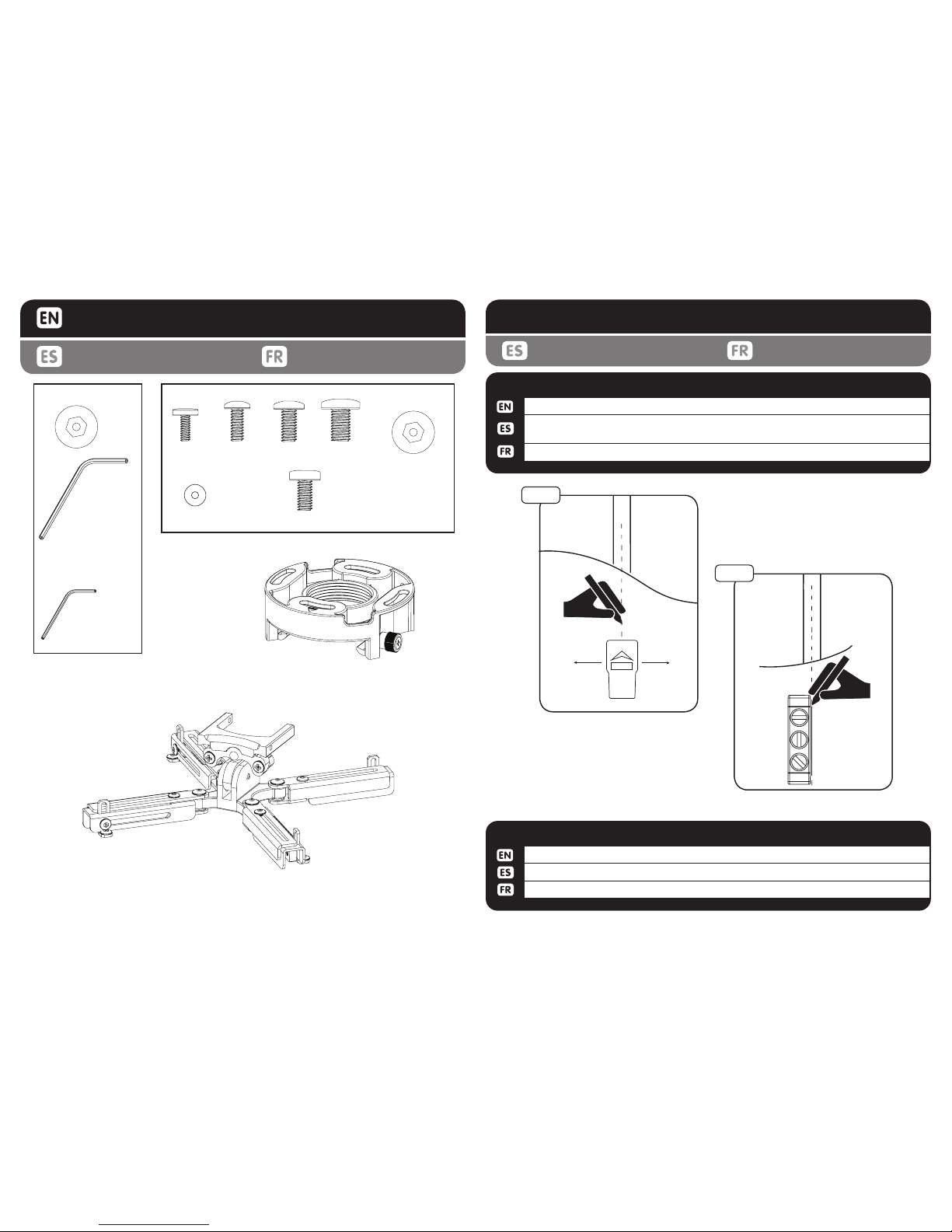

Using level draw a vertical line at stud center.

Con un nivel trace una línea vertical en el centro de postes de madera.

Utilisez un niveau et tracez une ligne verticale au centre du montant.

WOOD STUD INSTALLATION1a-2

Using stud nder locate centers of 2 studs.

Uso de localizador de montantes de localizar los centros de 2 montantes estructura-

les.

Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

WOOD STUD INSTALLATION

1a-1

JSK2F-55-0003

1a-5

8mm x 65mm

Washer

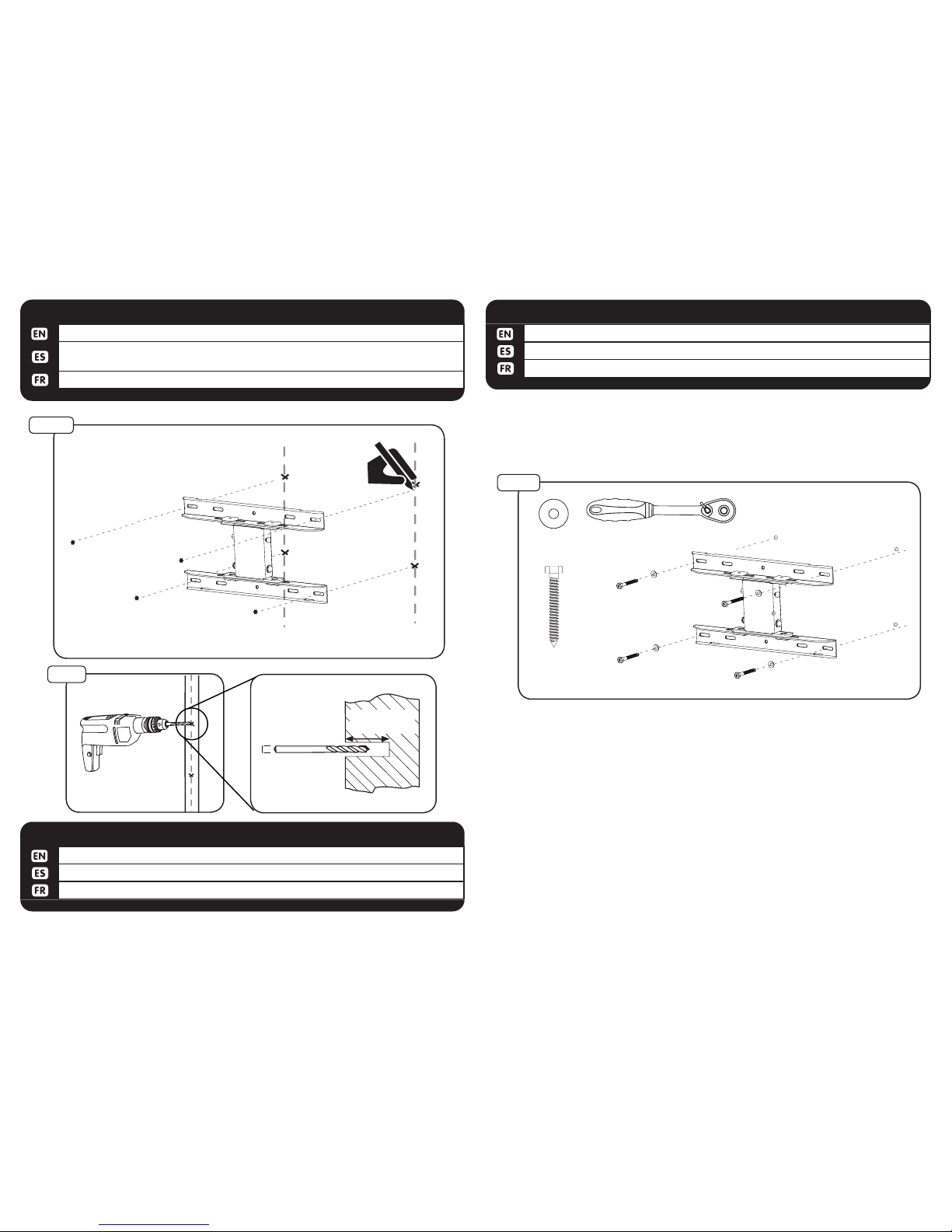

Fasten wall plate to wall using screw (A) and washer (U).

Fije la placa de pared a pared con el tornillo (A) y la arandela (U).

Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).

WOOD INSTALL WALL PLATE1a-5

Use wall plate (C) to mark hole location on center line.

Use la placa de pared (C) para marcar la ubicación de los agujeros en la línea cen-

tral.

Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne médiane.

WOOD STUD INSTALLATION1a-3

1a-4

drill depth

65mm / 2.5”

drill diameter

6mm

7/32”

Use a 6mm - 7/32”wood bit to make a 65mm - 2.5”hole on marks.

Utilice un 6mm - 7/32”para perforar la madera poco 65mm - 2.5”agujeros.

Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.

WOOD STUD INSTALLATION1a-4

1a-3a

JSK2F-55-0003

1b-2

drill depth

65mm / 2.5”

drill diameter

12mm

15/32”

1b-3

Insert (F) into both holes. Use a hammer to tap in if necessary.

Insertar (F) en los agujeros. Utilice un martillo para golpear en caso de necesidad.

Insérer (F) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.

1b-3 MASONRY BLOCK & CONCRETE INSTALLATION

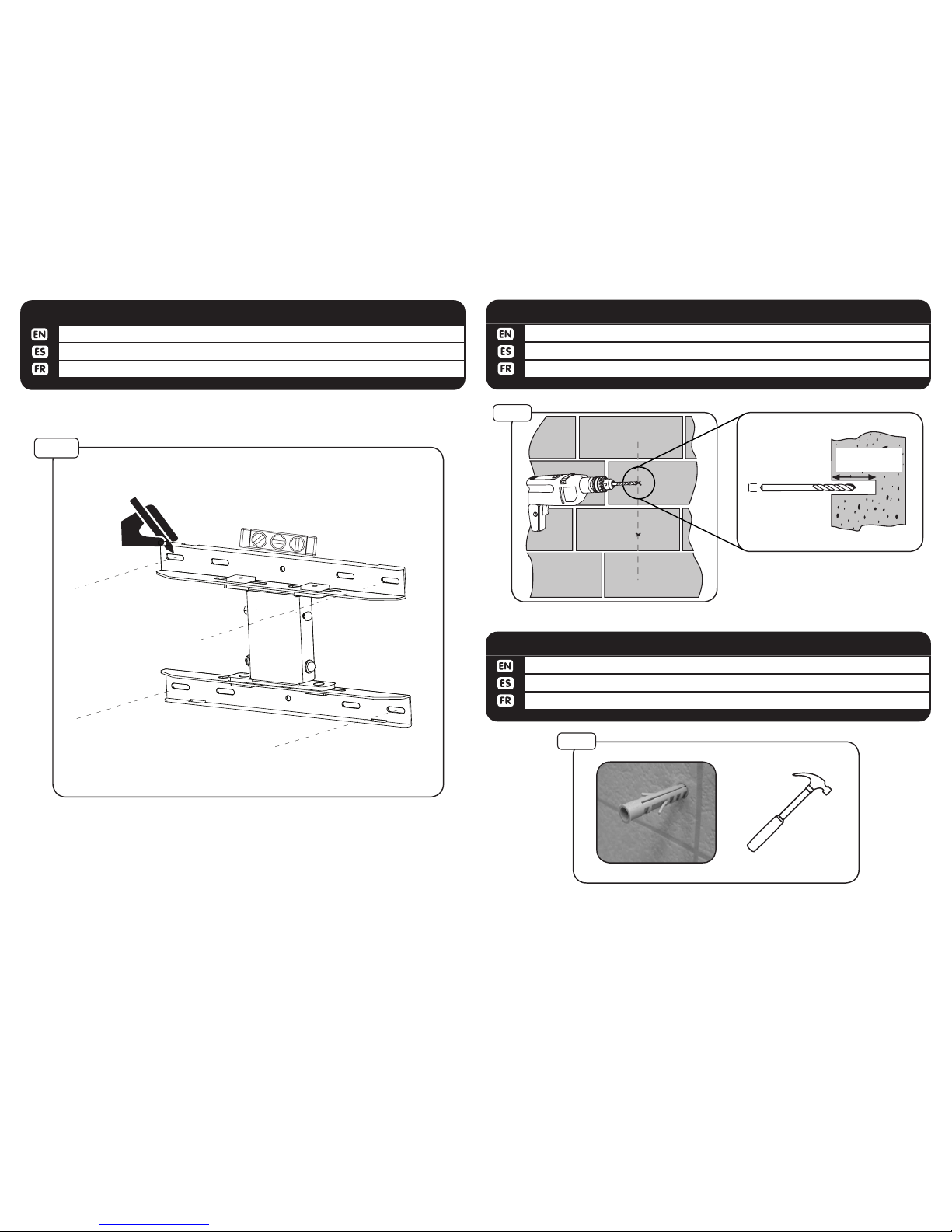

Use 11 mm-7/16“ drill bit to drill 65mm - 2.5”holes on marks.

Utilice un 11 mm-7/16“ para perforar la madera poco 65mm - 2.5” agujeros.

Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5”po.

1b-2 MASONRY BLOCK & CONCRETE INSTALLATION

Level wall plate, then mark 4 hole locations.

Nivele la placa de pared, marque 4 agujeros.

Niveau de la plaque murale, puis marquez 4 trous.

MASONRY BLOCK & CONCRETE INSTALLATION

1b-1

JSK2F-55-0003

Lift short throw projector arm (B) up to wall plate (C) and hook onto top screws on wall

plate.

Levante el brazo proyector (B) hasta la placa de pared (C) y un gancho en los tornil-

los.

Bras de levage de projecteur (B) sur la plaque murale (C) et un crochet sur les vis.

3-1 ATTACH SHORT THROW ARM

Fasten wall plate to wall using screw (A) and washer (U).

Fije la placa de pared a pared con el tornillo (A) y la arandela (U).

Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).

MASONRY INSTALL WALL PLATE1b-4

Align part (D) to top and bottom wall plate and snap on.

Alinee la parte (D) para soporte de pared broche de presión en.

Aligner la partie (D) à support mural haut et pression sur les.

2ATTACH WALL MOUNT COVERS

D(2)

1b-4

8mm x 65mm

Washer

Use (Y) to adjust to desired angle. Tighten (Z) to secure into place.

Utilize (Y) par ajustar el ángulo deseado. Apriete (Z) para asegurar en su lugar.

SECURE SHORT THROW ARM3-2

Régler (Y) l’angle désiré. Serrez (Z) pour xer en place.

+4°/-4°

3-2

3-1 C

JSK2F-55-0003

Thread the projector plate on to threaded pipe.

Atornille el soporte a la tubería.

Enrosque el soporte de jación al tubo roscado.

4-1 PROJECTOR PLATE INSTALLATION

Allign arrow and tighten security screw to lock the rotation.

Alinee la echa con la pantalla del proyector. Apriete el tornillo para bloquear la

rotación.

Alignez la èche à l’écran du projecteur. Serrer la vis de sécurité pour bloquer la rota-

tion.

PROJECTOR PLATE INSTALLATION

4-2

4-1

4-2

(K)

Make sure arrow points to projector screen

Asegúrese de que la echa apunte a la

pantalla del proyector

Assurez-vous que la èche pointe l’écran

du projecteur à

(S)

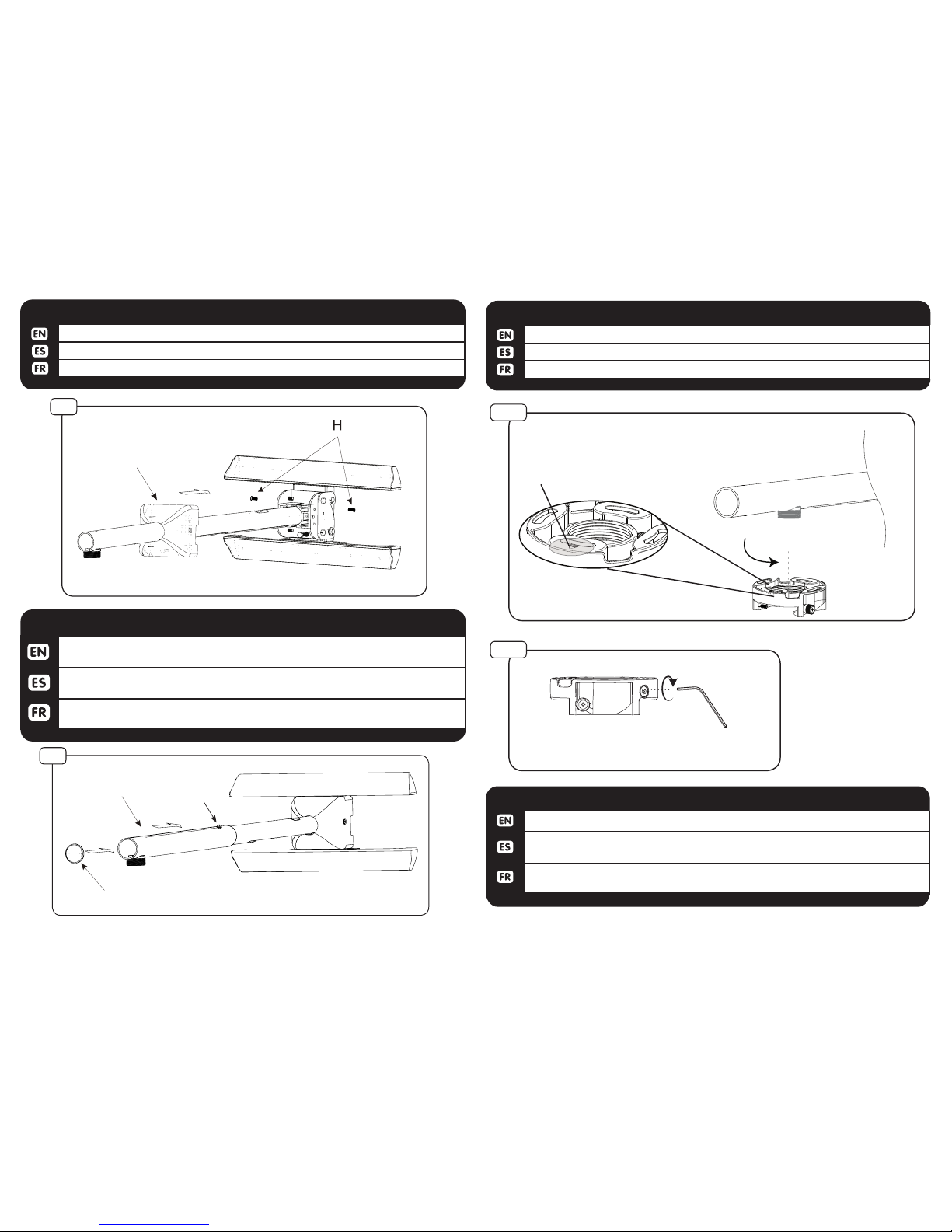

Slide plastic cover (J) into place and secure with screws (H).

Deslice la cubierta de plástico (J) en su lugar y fíjela con los tornillos (H).

Faites glisser le couvercle en plastique (J) en place et le xer avec des vis (H).

ATTACH SHORT THROW ARM COVER3-3

3-3

Slide threaded tube (E) into desired position. Tighten set screw (V) to lock into place.

Snap on tube cover (I).

Deslizar un tubo roscado (E) en la posición deseada. Apriete el tornillo (V) para blo-

quear en su lugar. Coloque la de la sonda (I).

Diapositive un tuyau leté (E) dans la position désirée. Serrer la vis (V) pour verrouiller

en place. Aligner sur la couverture du tube (I).

3-4 POSITION THREADED TUBE

3-4

JSK2F-55-0003

Install security screw (R).

Instale el tornillo de seguridad (R).

Installer la vis de sécurité (R).

INSTALL SECURITY SCREW

(T)

(S)

Slide projector into ceiling plate and tighten thumb screw.

Proyector de diapositivas en la placa del techo y apretar el tornillo.

Projecteur de diapositives dans la plaque de plafond et serrez les vis de serrage.

INSTALL PROJECTOR VIA QUICK RELEASE

(K)

(R)

Loosen security screws as needed to adjust adapter to t the projector hole pattern.

Aoje los tornillos de seguridad según sea necesario para ajustar el adaptador para encajar

el patrón de agujeros del proyector.

Desserrer les vis de sécurité que nécessaire pour régler adaptateur pour s’adapter à la con-

guration de trous du projecteur.

5-1 ATTACH UNIVERSAL BRACKET

Use screws (M-P) and allen wrenches (K) or (L) to attach universal adapter.

Si los tornillos (M-P) se necesitan, a continuación, utilizar múltiples arandela (K o L).

Si les vis (M-P) sont nécessaires, puis utilisez multi-rondelle (K ou L).

ATTACH UNIVERSAL BRACKET5-2

(K)

(M-P)

(K)

(L)

Make sure arrow points to projector screen

Asegúrese de que la echa apunte a la

pantalla del proyector

Assurez-vous que la èche pointe l’écran

du projecteur à

(T)

5-2

5-1 6

Crimson is a Crimson AV LLC brand. Crimson

and Crimson AV Mounting Solutions logos are

trademarks of Crimson AV LLC.

Crimson AV LLC

1854 Elmdale Ave.

Glenview, IL 60026

Congratulations on the purchase of this Crimson product! The product you now have in your posses-

sion is made of durable materials and is based on a design, every detail of which has been meticu-

lously thought-out. That is why Crimson AV LLC products are covered by a 10-year warranty against

defects in materials or manufacturing.

Crimson AV LLC disclaims any liability for modications, improper installations, or installations over

the specied weight range. To the maximum extent permitted by law, Crimson AV LLC disclaims

any other warranties, expressed or implied, including warranties of tness for a particular purpose

and warranties of merchantability. Crimson AV LLC will not be liable for any damages arising out of

the use of, or inability to use, Crimson AV LLC products. Crimson AV LLC bears no responsibility for

incidental or consequential damages. This includes, but is not limited to, any labor charges for the

repair of Crimson AV LLC products performed by anyone other than Crimson AV LLC.

Specications are subject to change without prior notice.

¡Felicitaciones por su compra de este producto Crimson! Ahora tiene en su poder un pro-

ducto fabricado con materiales resistentes, basado en un diseño muy bien meditado. Por

ello, Crimson AV LLC responde de los posibles defectos de material o fabricación con una

garantía de 10 años.

Crimson AV LLC no se hace responsable de modicaciones, instalaciones inadecuadas

o instalaciones que superen el rango de peso especicado. En la medida en que la ley

lo permita, Crimson AV LLC no se hace responsable de ninguna otra garantía, expresa o

implícita, incluso las garantías de aptitud para un n determinado o de comercialización.

Crimson AV LLC no se hace responsable de ningún tipo de daños causados por el uso

de los productos Crimson AV LLC o por el uso inapropiado de dichos productos. Crimson

AV LLC no es responsable de los daños incidentales o emergentes. Dentro de éstos se in-

cluyen todo tipo de gastos que pudieran surgir de las reparaciones de productos Crimson

AV LLC que no se hayan realizado en Crimson AV LLC.

Las especicaciones están sujetas a cambios sin previo aviso.

WARRANTY

GARANTÍA

Nous vous félicitons pour l’achat de ce produit Crimson! Vous venez d’acquérir un produit

réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les

moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10

ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être

associé à une modication d’un produit, à une mauvaise installation ou à une installa-

tion ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV

LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de com-

mercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute

responsabilité pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser

des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour

quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main

d’oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant

pas pour Crimson AV LLC.

Les spécications sont sujettes à changement sans préavis.

GARANTIE

NOTICETO CUSTOMERS OUTSIDETHE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES

ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE

UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFICWAR-

RANTY INFORMATION.

AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO

DE CRIMSON TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ

LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER

INFORMACIÓN ESPECÍFICA ACERCA DE LA

GARANTÍA EN ESE PAÍS.

AVIS AUXCLIENTSDE L’EXTÉRIEURDES ÉTATS-UNIS:CETTE GARANTIE DE PRODUIT CRIMSON

S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A

ÉTÉACHETÉÀL’EXTÉRIEURDESÉTATS-UNIS,LE DISTRIBUTEURDEVOTREPAYSPOURRAVOUS

RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.

WARRANTY CONTINUED

JSK2F-55-0003

Indice

Altri manuali Crimson Accessori per proiettori

Crimson

Crimson JRWX450 Manuale utente

Crimson

Crimson JR Manuale utente

Manuali Accessori per proiettori popolari di altre marche

Optoma

Optoma BX-AL133B Manuale utente

PEERLESS

PEERLESS PE 1120 Guida

Osram

Osram SIRIUS HRI Series Manuale

Presentation Switchers

Presentation Switchers PS111 Manuale utente

Kramer

Kramer VIA GO Manuale utente

Yamaha

Yamaha PJL-112 Manuale elenco delle parti

Swedstyle

Swedstyle CL23AA02ZA25E Manuale utente

Mitsubishi Electric

Mitsubishi Electric 236CB Manuale del proprietario

Epson

Epson BrightLink 475Wi Manuale utente

Acer

Acer WP100 Manuale utente

i3 i3board Manuale utente

CHIEF

CHIEF HB-43E Manuale utente

Biamp

Biamp Modena Hub Manuale di servizio

NEC

NEC MP10RX Manuale utente

Panamorph

Panamorph DCR-S3 Manuale utente

Exact solutions

Exact solutions FRAME-EVO-P10 Manuale utente

CHIEF

CHIEF VCM103S Manuale utente

InFocus

InFocus LP70+ Guida
