D-Link DES-1005P Manuale utente

5-PORT 10/100MBPS UNMANAGED DESKTOP

POE SWITCH

DES-1005P

QUICK

INSTALLATION

GUIDE

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

DES-1005P 1

ENGLISH

PACKAGE

CONTENTS

If any of these items are missing from your packaging, contact your reseller.

Warning: Using a power adapter with a different voltage rating will damage and void the

warranty of this product.

• DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch

• Power Adapter (53.5 V, 1.2 A)

• Power Cable

• Mounting Kit

• 4 Rubber Feet

• Quick Install Guide

INTRODUCTION

The D-Link DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch is capable of

feeding power to Power over Ethernet (PoE) devices such as network cameras. The DES-

1005P has 5 ports operating at 10/100 Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE

budget of 60W, making it ideal for home and small ofce use.

DES-1005P

ENGLISH

PRODUCT

SETUP

BEFORE SETTING UP THE DES-1005P

Please follow the steps below to set up the switch:

1. Install the DES-1005P in a cool and dry place. Refer to the Technical Specications for the

acceptable operating temperature and humidity ranges.

2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct

sunlight.

3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.

4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.

Do not stack any device on top of the switch.

MOUNTING

• You may mount the switch on a wall with the included mounting kit. Two mounting slots are

provided on the bottom of the switch for this purpose.

DES-1005P 3

ENGLISH

CONNECTING THE DES-1005P TO YOUR NETWORK

A. POWER

Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC

power jack into the power port of the DES-1005P. The Power LED will illuminate conrming that

the device has powered up successfully.

B. PoE PORTS (PORTS 1 - 4)

PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.

C. 10/100MBPS ETHERNET PORTS (PORTS 1-5)

These ports offer network speeds of either 10 Mbps or 100 Mbps and can operate in half or full-

duplex transfer modes. These ports also support automatic MDI/MDIX crossover, eliminating the

need for crossover cables or uplink ports. Each port can be connected directly to a server, hub,

router, or switch using regular straight-through twisted-pair Ethernet cables.

DES-1005P

ENGLISH

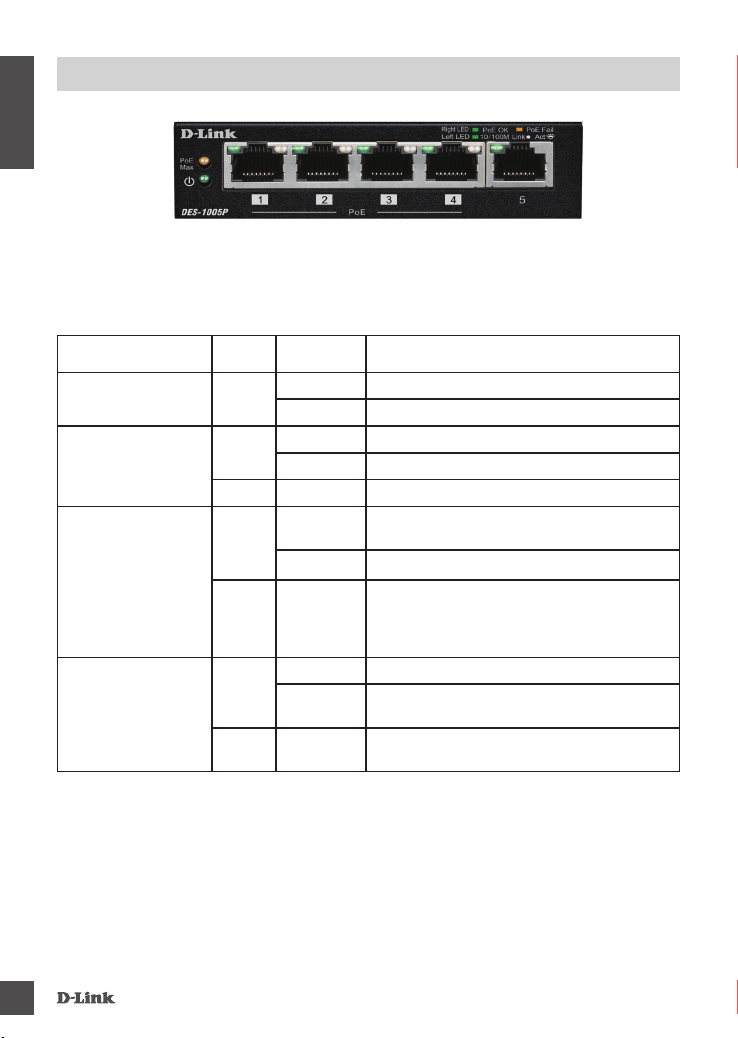

LED INDICATORS

The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the

switch, connection, or attached devices.

LED Color Status Description

Power Green Solid light Power on

Off Power off

Link/Act/Speed Green Solid light Connection to a 10/100 Mbps Ethernet device.

Blinking The port is receiving or transmitting data.

Off Light off No link

PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE

device and is powering the device properly.

Off No connection to a PoE device

Amber Blinking A valid PoE load is connected to port output

lines, but the switch does not have sufcient

power for supplying the required load power.

Port power is not activated

PoE Max. Amber Solid light Total power consumption is above 53W.

Blinking Output power to PoE devices has exceeded the

maximum power budget (60W).

Off Light off Total power consumption is below Power Guard

Band (53W).

DES-1005P 5

ENGLISH

TROUBLESHOOTING

SETUP AND CONFIGURATION PROBLEMS

1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?

- Check if the power adapter is connected properly to the outlet or surge protector and the back of

the device.

2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?

- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.

3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DES-1005P?

- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the

connected PoE devices do not exceed the maximum power budget of 60 W.

TECHNICAL SUPPORT dlink.com/support

DES-1005P

DEUTSCH

PACKUNGSINHALT

INHALT

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.

Warnhinweis: Das Verwenden eines Netzteils mit einer anderen Nennspannung erzeugt Schäden

und macht die Garantie dieses Produkts hinfällig.

• DES-1005P 5-Port 10/100 Mbit/s nicht verwalteter Desktop PoE Switch

• Netzteil (53,5 V, 1,2 A)

• Stromkabel

• Montageset

• 4 Gummifüße

• Installationsanleitung

EINFÜHRUNG

Der D-Link DES-1005P 5-Port 10/100 Mbit/s nicht verwaltete Desktop PoE Switch kann Power

over Ethernet (PoE)-Geräte wie Netzwerk-Kameras mit Strom versorgen. Der DES-1005P hat 5

Anschlüsse, die mit 10/100 MBit/s mit 4 PoE+ Ports betrieben werden (Ports 1 bis 4), bei einem

Gesamt-PoE-Budget von 60 W, was ihn ideal für Privathaushalte und kleine Büros macht.

DES-1005P 7

DEUTSCH

EINRICHTUNG DES PRODUKTS

VOR DER EINRICHTUNG DES DES-1005P

Befolgen Sie die Schritte, um die Einrichtung des Switches vorzunehmen:

1. Installieren Sie den DES-1005P an einem kühlen und trockenen Ort. LesenSie die Technischen

Spezikationen bezüglich akzeptabler Betriebstemperaturen und Feuchtigkeitsbereiche.

2. Installieren Sie den Switch an einem Ort ohne starke elektromagnetische Quellen, Vibrationen, Staub

oder direktes Sonnenlicht.

3. Lassen Sie mindestens 10 cm Abstand zur Luftzirkulation auf der linken und rechten Seite des

Switches.

4. Überprüfen Sie die Stromanschluss-Buchse und achten Sie darauf, dass sie sicher mit dem Netzteil

verbunden ist.

Stapeln Sie keine anderen Geräte auf dem Switch.

MONTAGE

• Sie können den Switch mit dem beigefügten Montagekit an der Wand montieren. Zwei

Montageöffnungen sind zu diesem Zweck auf der Unterseite des Switch vorgesehen.

• Die magnetische Befestigung ist eine optionale Methode zur Montage des Switch an einer Wand.

Sie ist nicht im Lieferumfang enthalten.

DES-1005P

DEUTSCH

VERBINDEN SIE DEN DES-1005P MIT IHREM NETZWERK

A. STROMVERSORGUNG

Stecken Sie das Stromkabel in eine freie Steckdose oder einen Überspannungsschutz und

stecken Sie dann das andere Ende des DC-Stecker in die Stromanschluss-Buchse des DES-

1005P. Die Power-LED leuchtet und bestätigt, dass das Gerät erfolgreich eingeschaltet wurde.

B. PoE PORTS (PORTS 1 - 4)

Die PoE Ports 1 bis 4 unterstützen 802.3at für bis zu 30 W pro Port bei individueller Nutzung.

C. 10/100 MBIT/S ETHERNET-PORTS (PORTS 1-5)

Diese Ports bieten Netzwerkgeschwindigkeiten von 10 Mbit/s oder 100 Mbit/s und können im

Halb- oder Vollduplex-Übertragungsmodus betrieben werden. Diese Ports unterstützen auch

automatisches MDI/MDIX-Crossover, so dass keine Crossover-Kabel oder Uplink-Ports mehr

erforderlich sind. Jeder Port kann direkt mit einem Server, Hub, Router oder Switch verbunden

werden, wenn reguläre 1:1 Twisted-Pair-Ethernetkabel verwenden werden.
