D-Link DWL-8720AP Manuale utente

Quick Installation Guide

Краткое руководство по установке

802.11ac Unified Wireless Outdoor PoE Access Point /

Внешняя беспроводная двухдиапазонная унифицированная точка

доступа AC1300 с поддержкой PoE

DWL-8720AP

Introduction

This Quick Installation Guide gives instructions for setting up the D-Link DWL-8720AP Access Point. The

model you have purchased may appear slightly different from those shown in the illustrations. For more

detailed information about the access point, configuring the device, and technical specifications, please visit

website http://www.dlink.com/

Package Contents

Open the shipping carton of the Acces Point and carefully unpack its contents. Please consult the packing list

located to make sure all items are present and undamaged.

•DWL-8720AP

•External omni-directional antennas

•Wall/pole mounting kit

•Console cable

•Grounding wire

If any of the above items are damaged or missing, please contact your local reseller for replacement.

Hardware Overview

LED Indicators

Colour

Status

Description

Power

Red / Green

Solid Red (for

around 5 seconds)

Power on.

Solid Red

AP crash / AP reboot.

Solid Green

Completion of power on and ready to work.

Light Off

Power off.

LAN (PoE)

Green

Solid Green

Link Present.

Blinking Green

Sending or receiving the packets.

Light Off

Link down / unplug.

5 GHz

Green

Solid Green

WLAN link is up.

Blinking Green

Sending or receiving the packets.

Light Off

Radio off / device is undergoing the boot process.

2.4 GHz

Green

Solid Green

WLAN link is up.

Blinking Green

Sending or receiving the packets.

Light Off

Radio off / device is undergoing the boot process.

Connecting to Power

Grounding

Use the grounding wire for grounding the DWL-8720AP.

Powering the Access Point

You can use PoE (802.3af) to power the DWL-8720AP:

1. You can directly connect the LAN port on the DWL-8720AP to any available PoE-capable port of an

802.3af-compliant PoE switch (not included into the Package Contents), as illustrated below.

2. Alternatively, you may power the DWL-8720AP by connecting a PoE injector’s PoE-OUT (not

included into the Package Contents) to the LAN port on the DWL-8720AP. Then connect the PoE

injector’s LAN-IN port to an available Ethernet port on your switch or router and plug in the injector’s

power cord into a power outlet as shown below.

3. The green PWR indicator at the bottom panel will illustrate the device is powered properly.

Configuring the Access Point

The DWL-8720AP can be powered using one of the following methods:

Connecting to a PC

1. Use the console cable to connect DWL-8720AP to a PC.

2. Ensure the computer is configured with a static IP address in the 10.90.90.0/24 subnet. Launch a web

browser, type the default IP address of the access point (http://10.90.90.91), then press Enter.

3. After the logon pop-up screen appears, type “admin/admin” for the username and password fields. Click

Logon.

Connecting to Switch or Router

1. Connect the access point and the computer to the same switch or router.

2. If the access point did not acquire an IP address from a DHCP server on the network, enter the default IP

address of the access point 10.90.90.91 in the address field of your browser. If the access is automatically

assigned an IP address by a DHCP server on your network, enter the IP address assigned to the access

point into the web browser.

3. After the logon pop-up screen appears, type “admin/admin” for the username and password fields. Click

Logon.

Connecting to Wireless Controller

1. Connect the access point to a Wireless Controller. Connect your computer to the same network as that of

the Wireless Controller.

2. Log in to the Wireless Controller's web administration page. For the information about configuring the

device please refer to the Wireless Controller user manual.

Access Point Installation

Mounting the AP to a Wall

1. Remove the nut and washer from the bolts and place the bolts in the holes.

2. Use the mounting base plate to mark the location on the surface where you want to mount the

DWL-8720AP. Next, drill the holes on all 4 markings.

Mounting the AP to a Pole

1. Use the brackets included into the mounting kit to fasten the mounting plate to the pole.

2. Use the screws to fasten DWL-8720AP to the mounting plate.

Antennas Installation

Сonnect the antennas to the corresponding connectors on the AP. The DWL-8720AP is now ready to be

connected to the network.

Additional Information

For more detailed information on how to set up and configure the access point, please visit the website

http://www.dlink.com/

Правила и условия безопасной эксплуатации

Перед установкой и подключением устройства ознакомьтесь с кратким руководством по установке.

Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть

использовано только по назначению, в соответствии с кратким руководством по установке.

Не устанавливайте устройство в зонах с влажностью и уровнем загрязнения воздуха свыше 80%; а

также в области повышенного испарения и парообразования или усиленной вибрации.

Не используйте устройство с поврежденным корпусом. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна соответствовать указанной в

технических характеристиках устройства.

Электропитание должно соответствовать параметрам электропитания, указанным в технических

характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите

питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте

жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте

попадания влаги в устройство.

Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса или вилки

на кабеле питания.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у официального дилера на

территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства

изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на

наклейке с техническими данными.

Год: A –2010, B –2011, С–2012, D –2013, E –2014, F –2015, G –2016, H –2017, I –2018, J –2019,

0 –2020

Месяц: 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь.

Введение

В этом кратком руководстве по установке даны инструкции по настройке точки доступа DWL-8720AP.

Приобретенная модель может незначительно отличаться от показанной на иллюстрациях.

Дополнительную информацию о технических характеристиках и настройке точки доступа можно найти

на Web-сайте http://www.dlink.ru.

Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех

компонентов и убедитесь, что они не повреждены.

•Беспроводная точка доступа DWL-8720AP

•Внешние съемные антенны (2 шт.)

•Комплект для монтажа

•Консольный кабель

•Заземляющий провод

Если что-либо отсутствует или есть повреждения, обратитесь к Вашему поставщику.

Обзор устройства

Индикаторы

Индикатор

Цвет

Режим

Описание

Power

Красный /

зеленый

Горит около 5

секунд (красный)

Подключение питания.

Горит постоянно

(красный)

Ошибка устройства / перезагрузка устройства.

Горит постоянно

(зеленый)

Питание подключено, устройство готово к работе.

Не горит

Питание выключено.

LAN (PoE)

Зеленый

Горит постоянно

(зеленый)

К порту LAN подключено сетевое устройство

(коммутатор/маршрутизатор/ПК).

Мигает (зеленый)

Передача/прием данных через порт LAN.

Не горит

Ошибка подключения / нет подключенных устройств.

5 GHz

Зеленый

Горит постоянно

(зеленый)

Беспроводная сеть 5 ГГц включена.

Мигает (зеленый)

Передача/прием данных в диапазоне 5 ГГц.

Не горит

Беспроводная сеть отключена / выполняется загрузка

устройства.

2.4 GHz

Зеленый

Горит постоянно

(зеленый)

Беспроводная сеть 2,4 ГГц включена.

Мигает (зеленый)

Передача/прием данных в диапазоне 2,4 ГГц.

Не горит

Беспроводная сеть отключена / выполняется загрузка

устройства.

Подключение питания

Заземление

Заземлите точку доступа при помощи входящего в комплект поставки заземляющего провода.

Питание точки доступа

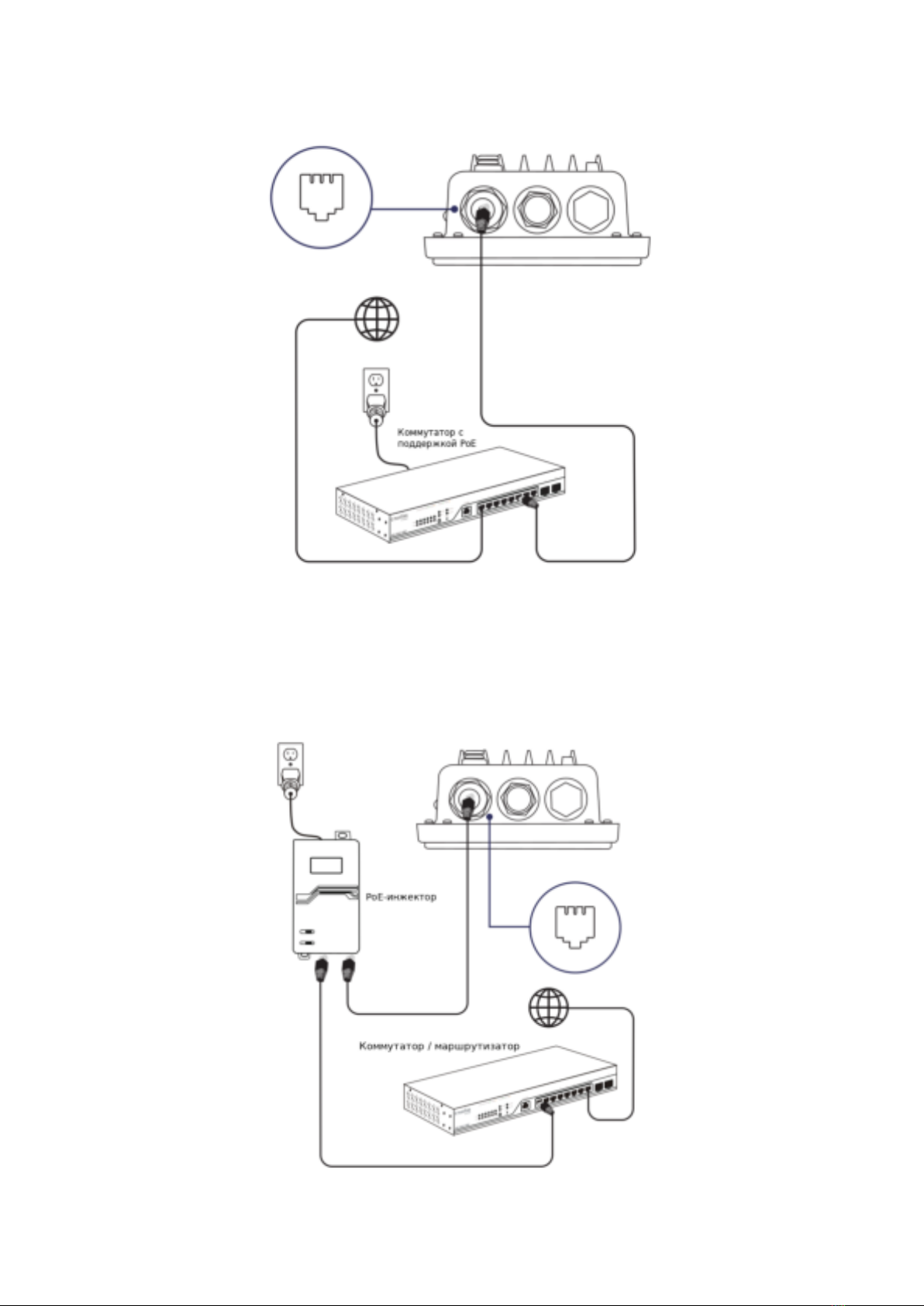

Питание DWL-8720AP осуществляется по технологии PoE (802.3af) одним из приведенных ниже

способов:

1. Подключите Ethernet-кабель к порту LAN точки доступа и к PoE-коммутатору (не входит в комплект

поставки), поддерживающему стандарт 802.3af, как показано на рисунке ниже.

2. Подключите Ethernet-кабель к порту LAN точки доступа и к порту PoE Out PoE-инжектора (не входит

в комплект поставки). Затем подключите порт LAN-IN PoE-инжектора к сетевому порту

коммутатора/маршрутизатора, а адаптер питания инжектора подключите к электрической розетке, как

показано на рисунке ниже.
