TRIM KIT

INSTALLATION INSTRUCTIONS

Includes Hardware Kit 102865-01

Installation Instructions

Note: Firebox model may vary from that shown in Figure 2.

1. Remove packaging from three pieces of trim.

2. Locate the two adjusting plates with set screws and two shims

in the hardware packet.

If any of these pieces are missing or damaged, contact the dealer

where you purchased this kit or DESA at 1-866-672-6040 for

referral information. You can also visit DESAʼs technical service

web site at www.desatech.com.

3. Align shim under adjusting plate as shown in Figure 1.

4. Slide one end of adjusting plate/shim in slot on mitered edge

of top trim (see Figure 1).

5. Slide other end of adjusting plate/shim in slot on mitered edge

of side trim (see Figure 1).

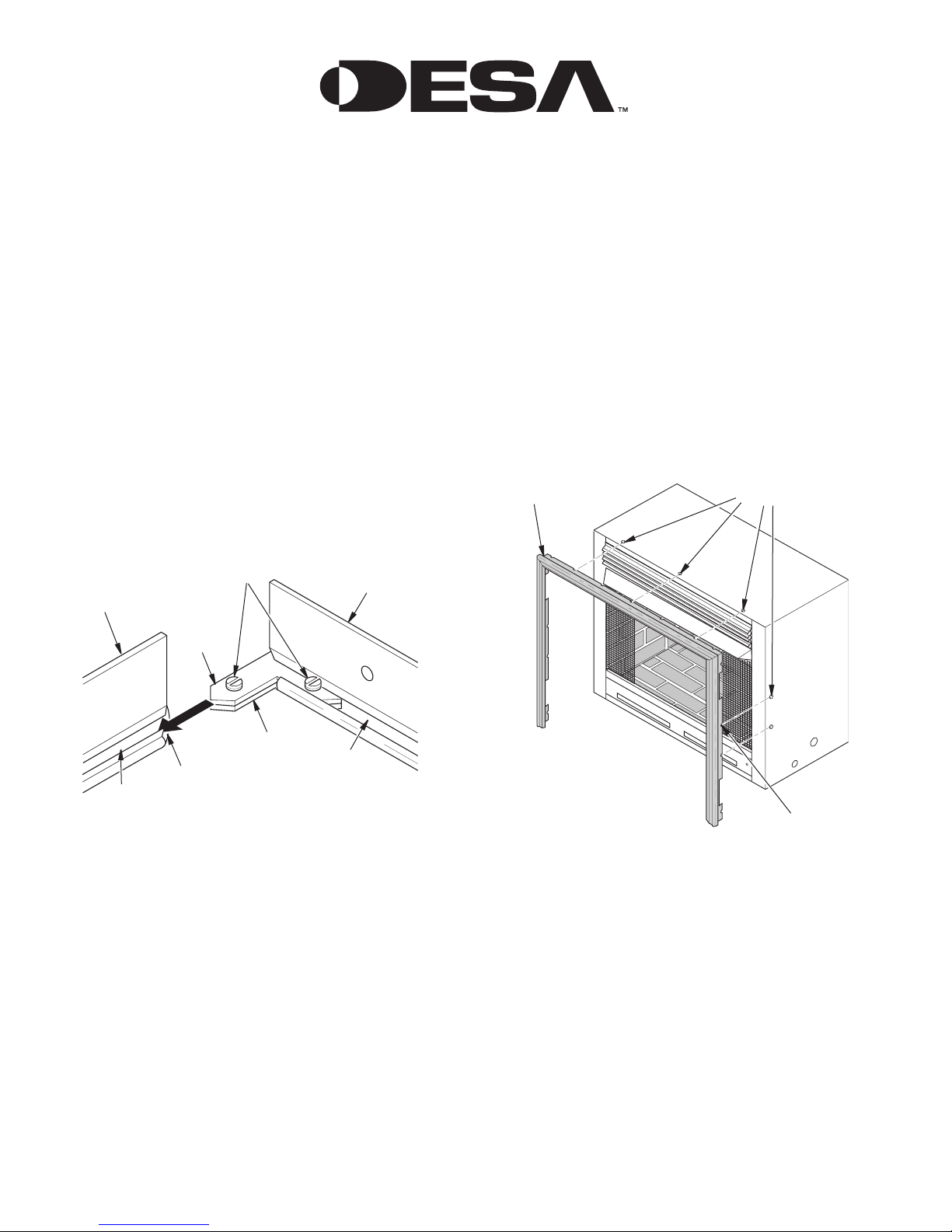

Figure 2 - Attaching Trim to Firebox

Side Trim

Mitered Edge

Shim

Adjusting

Plate

Set Screws Top Trim

Slot

Assembled

Trim

Trim Hanging

Shoulder Screw

Locations

Hanging Notches

on Trim

Figure 1 - Assembling Trim

6. While ﬁrmly holding edges of trim together, tighten both screws

on the adjusting plate using a slotted screwdriver.

7. Repeat steps 2 through 6 for other side.

8. Place the assembled trim onto ﬁrebox cabinet. Align hanging

notches on trim with trim hanging shoulder screws (see Figure 2).

Tap trim ﬁrmly into place with palm of hand or rubber mallet

by engaging hanging notches around shoulder screws. Start at

one end of the trim and work around ﬁrebox until all notches

are fully engaged.

108924-01

Rev. C

04/05

NOT A UPC

JUEGO DE ADORNO

INSTRUCCIONES DE INSTALACIÓN

Incluye paquete de ferretería 102865-01

Instrucciones de instalación

Nota: el modelo de chimenea puede ser distinto al ilustrado en la

ﬁgura 2.

1. Retire el embalaje de las tres piezas del adorno.

2. Localice las dos placas de ajuste con su juego de tornillos, y

dos bases para nivelar en el paquete de piezas.

Si alguna pieza falta o está dañada, llame al proveedor que le

vendió este paquete o a DESA, al 1-866-672-6040. También

puede visitar el sitio web de servicio técnico de DESA en

www.desatech.com.

3. Alinee la base para nivelar debajo de la placa de ajuste como

se muestra en la ﬁgura 1.

4. Deslice un extremo de la placa de ajuste y base para nivelar en

la ranura del borde angular de la parte superior del adorno de

la chimenea (consulte la ﬁgura 1).

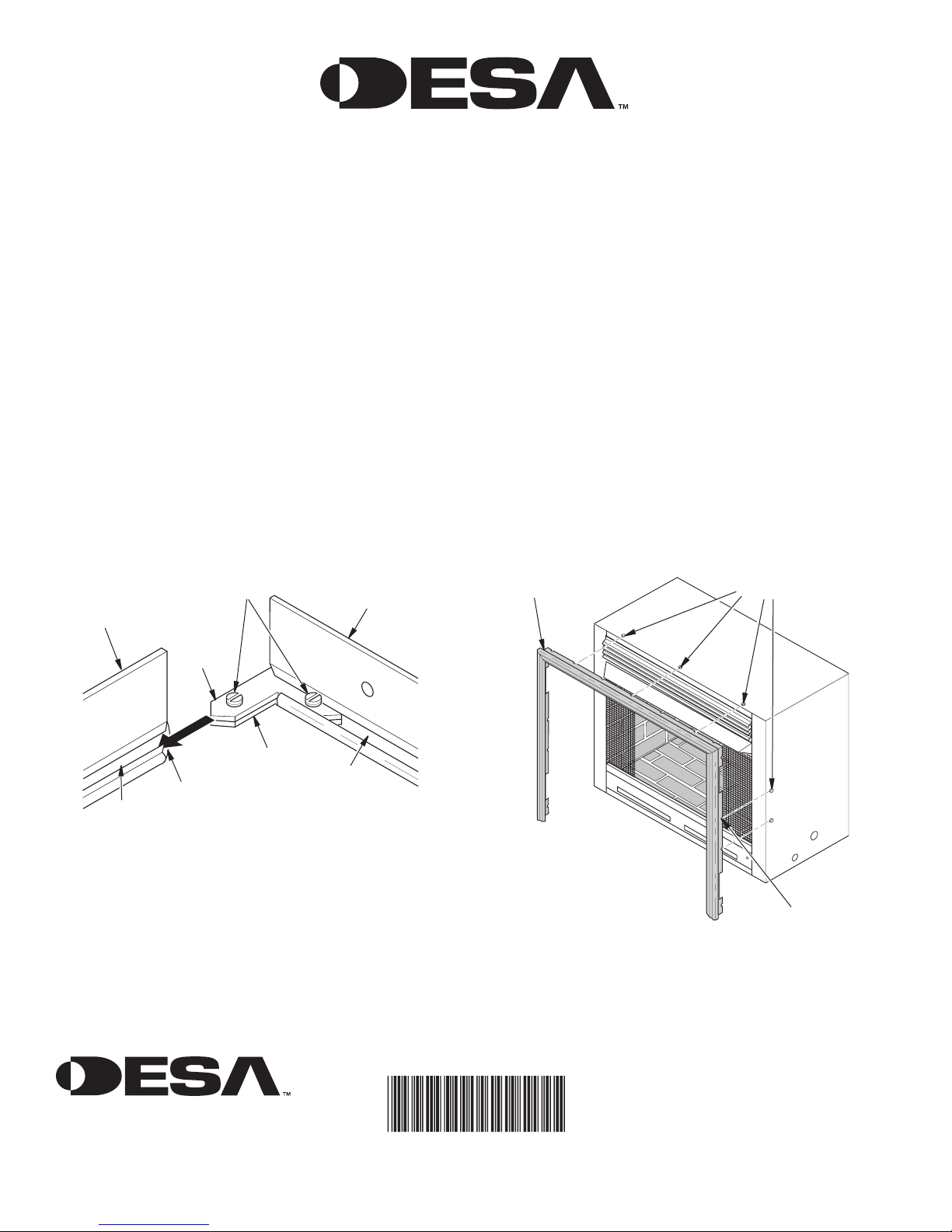

Figura 2 - Colocación del adorno en la chimenea

Lado del

adorno

Borde angular

Base para

nivelar

Placa de

ajuste

Tornillos

de presión Parte superior

del adorno

Ranura

Adorno armado

Ubicación de

los tornillos con

pivote

Muescas para

colgar el adorno

Figura 1 - Armado del adorno

5. Deslice el otro extremo de la placa de ajuste y base para nivelar

en la ranura del borde angular del adorno de la chimenea

(consulte la ﬁgura 1).

6. Mientras sostiene firmemente los bordes del adorno

juntos, apriete los dos tornillos de la placa de ajuste con un

destornillador plano.

7. Repita los pasos 2 a 6 para armar el otro lado.

8. Ponga el ensamblaje del adorno en el gabinete de la chimenea.

Alinee las muescas del adorno con los tornillos con pivote provistos

para colgar el adorno (consulte la ﬁgura 2). Fije el adorno dándole

unos ligeros golpes con la palma de la mano o con un mazo de

goma, hasta que las muescas hayan entrado completamente en

los tornillos con pivote. Empiece en un extremo del adorno y

continúe alrededor de la chimenea hasta que todas las muescas

estén ocupadas completamente.
