MODELS: VCBK4R &VCBK4L FAN KIT

INSTALLATION AND OPERATING INSTRUCTIONS

INSTALLING BLOWER BEFORE MOUNTING FIREPLACE

Figure 1 Figure 2

Knockout Tab

Electrical Connection

Fireplace

Rocker Switch

and Wiring Male Electrical

Connector

Blower

Assembly

Figure 3 Figure 4

Fireplace

Sheet Metal

Screws

Blower

Assembly

Rectangular

Bracket

ON/OFF Switch

Fireplace Face

Note: Fireplace must be properly connected to a 110V power source

before blower can be operated.

1. Remove large knockout tab (see Figure 1).

2. Align two holes on side of rectangular bracket with two holes

on side frame. Secure with screws provided (see Figure 7).

3. Place blower assembly in replace and plug male electrical

connectorintofemaleconnectoralreadyinreplace.Makesure

rockerswitchwireprotrudesthroughnotchinreplaceside(see

Figure 2). Connect wires with rocker switch.

4. Take four sheet metal screws provided and secure blower as-

semblytoreplacethroughholes(seeFigure3).Blowershould

now be in place and look similar to Figure 4.

Note See instructions on reverse side if FULL VIEW glass doors

are installed.

INSTALLING BLOWER AFTER MOUNTING THE

FIREPLACE

Note: Fireplace must be properly connected to a 110V power source

before blowers can be operated.

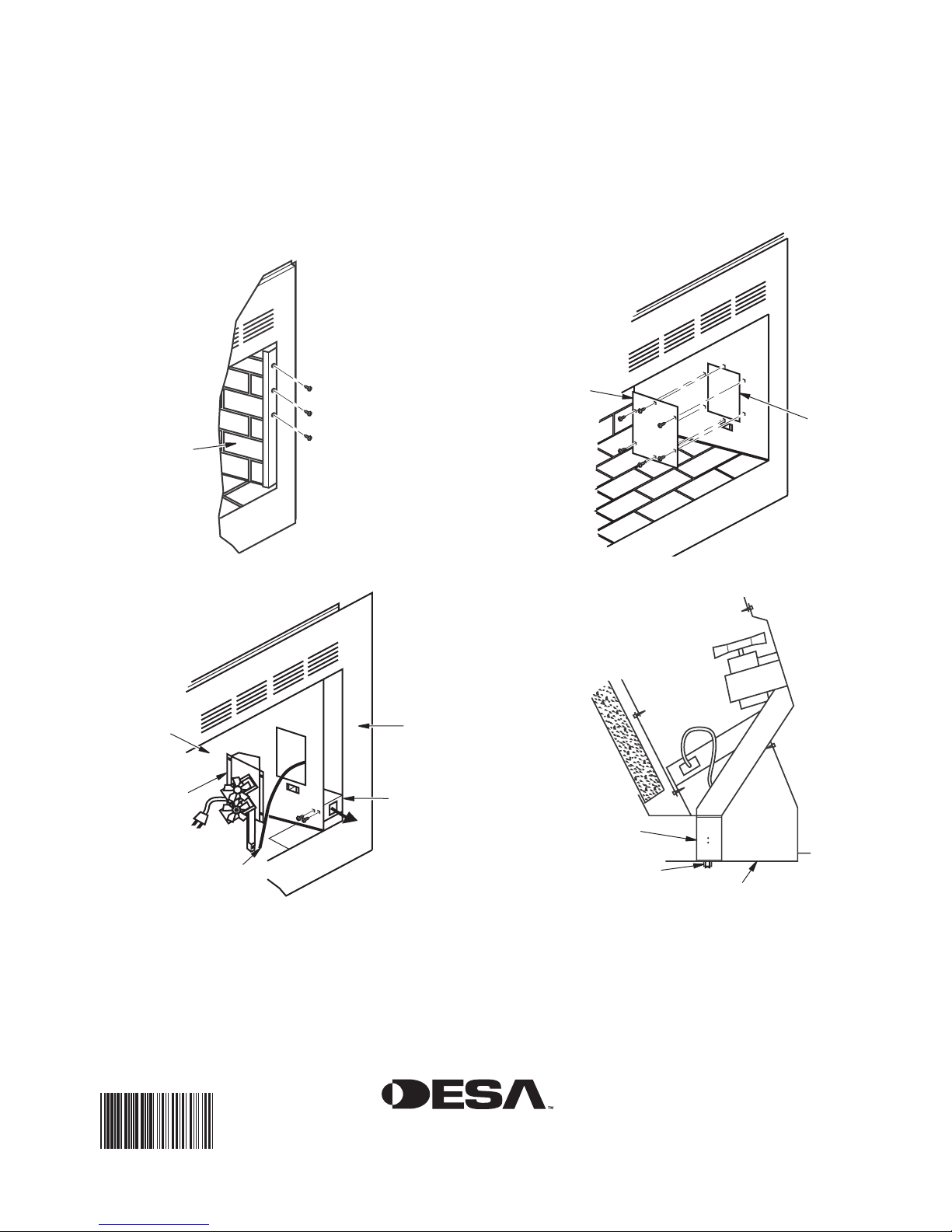

1. Remove three screws that secure side brick retainers. Pull out

sidebrickexposingblowercoverplateonrightsideofreplace

(see Figure 5).

2. Remove blower cover plate (see Figure 6).

3. Placeblowerassemblythroughholeinrebox.Makesurewire

protrudesthroughnotchinreplaceside.Aligntwoholeson

side of rectangular bracket with two holes on side frame. Secure

withscrewsprovided(seeFigure7).Blowerassemblyshould

now look similar to Figure 8.

4. Beforereplacingblowercoverplate,plugmaleelectricalconnec-

toronblowerassemblyintofemalesocketalreadyinreplace.

Replaceblowercoverplate,sidebrickandretainerbeforeusing

replace.

SPECIAL INSTRUCTIONS FOR GLASS DOORS

Ifdoorsareinstalled,itisnecessarytoremovetherightdoorandsideframe.Toremovedoor,pressupperhingespringindoortrackand

slidetrackandslidedoorassemblytotheleft.Toremovesidedoorframe,removetopandlowermosthexheadscrewssecuringframe.

Figure 8

ON/OFF Switch

Fireplace Face

Figure 7

Figure 6Figure 5

Side Brick

Retainer

Fan

Cover

Plate

Knockout

Plate

Rectangular

Bracket

Rectangular

Bracket

Fireplace

Side

Fan Assembly

Firebox

56105

Rev. C

01/06

NOT A UPC

2701 Industrial Drive

P.O. Box 90004

Bowling Green, KY 42102-9004

56105

For more information, visit www.desatech.com

ON/OFF

Switch Wiring
