Dirna Bergstrom Bycool COMPACT 3.0 Manuale utente

COMPACT 3.0

220AA64051

Air conditioning for vehicles

F-4218 rev.01

Instrucciones de Montaje ES Spanish

Mounting Instructions EN English

Instructions de Montage FR French

Montageanweisungen GE German

Istruzioni di Montaggio IT Italian

RENAULT T High sleeper cab

COMPACT 3.0

Air conditioning for vehicles

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño ó manta protectora para evitar posibles arañazos.

Al instalar Compact en el techo hay que tener en cuenta

que, normalmente, las cabinas que vienen provistas de

escotilla, tienen una estructura suciente para soportar

el peso del equipo. Sin embargo, cuando no ocurra así y

sea necesario realizar corte en el techo ó incluso si en el

caso de llevar escotilla el material no es lo sucientemente

resistente (caso de techo de bra, plástico, etc...) es el

instalador el que debe decidir, bajo su responsabilidad,

sobre la necesidad de reforzar el techo para evitar

posibles deformaciones, roturas, entradas de agua, etc...

habilitando los medios para que esto no ocurra.

Atención

Si durante el montaje el equipo se inclina ó se abate

la cabina con el equipo montado, se deberá esperar

un mínimo de 60 minutos, desde que el quipo quede

horizontal, antes de ponerlo en marcha.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10,13, 14

Tijeras

Flexómetro

Documentación incluída

Instrucciones de montaje 220.AA6.4051

Manual del usuario 220.AA6.3031

Diagnosis de averías 220.AA6.3030

Listado de recambios 220.RE0.0202

Garantía 220.AA1.0017

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

dirnaBergstrom,s.l.quedaexentaderesponsabilidad

si se producen averías que procedan de una

inadecuada manipulación ó instalación del equipo,

ó por modicaciones y sustituciones efectuadas sin

nuestra expresa autorización por escrito.

Equipo precargado con gas refrigerante. (No

manipular el circuito de gas refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de

averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y

seguirlas durante el proceso de instalacion.

• Usar las herramientas adecuadas para cada operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el

montaje.

• Asegurar el conexionado de los componentes

eléctricos, vericando su correcto encaje.

Simbología

Frágil

Atención corte!

Riesgo eléctrico

COMPACT 3.0 ES

Air conditioning for vehicles

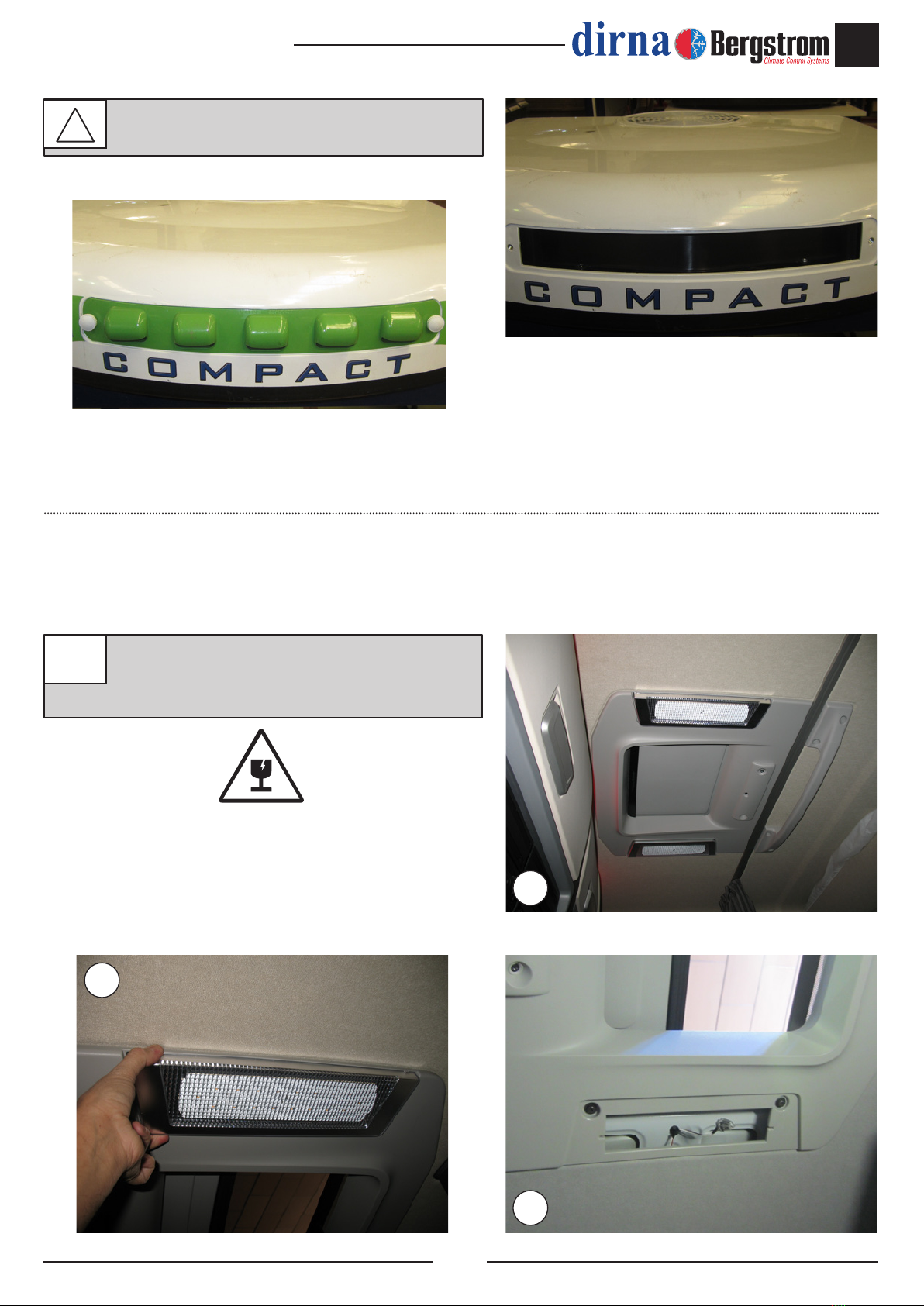

Desmontar consola original, tirando del extremo

de las luces para acceder a los tornillos de

jación.

Antes de empezar con el montaje, montar

rejilla entrada aire delantera.

COMPACT 3.0

Air conditioning for vehicles

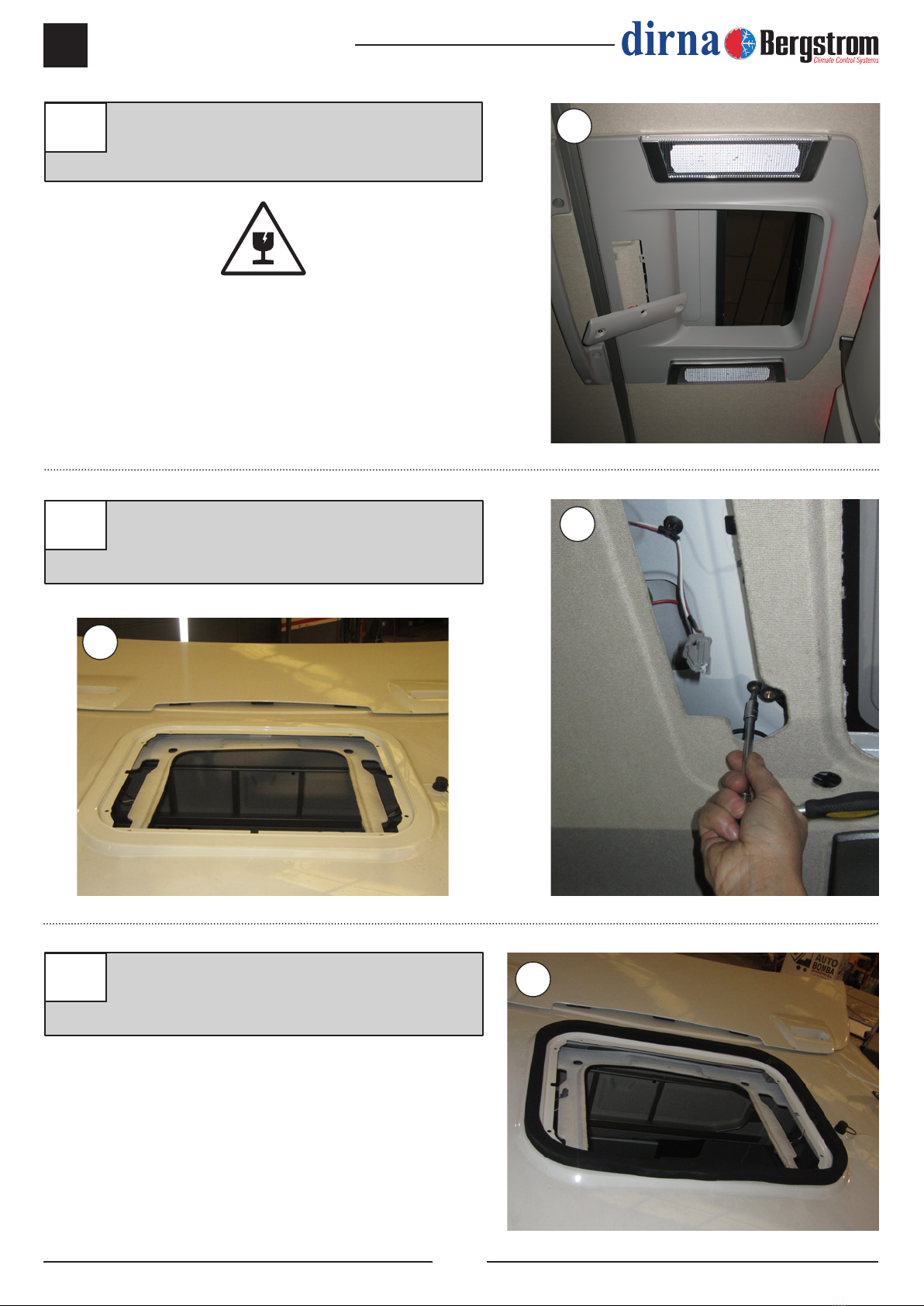

1a En el caso de llevar leds (*) desmontar tirando

de ellos.

Desmontar escotilla quitando tornillos de

jación de la misma (en escotilla eléctrica

desconectar clema de la misma).

Limpiar contorno escotilla y pegar junta EPDM

30x25 por el exterior del resalte del contorno

del hueco de la escotilla.

COMPACT 3.0 ES

Air conditioning for vehicles

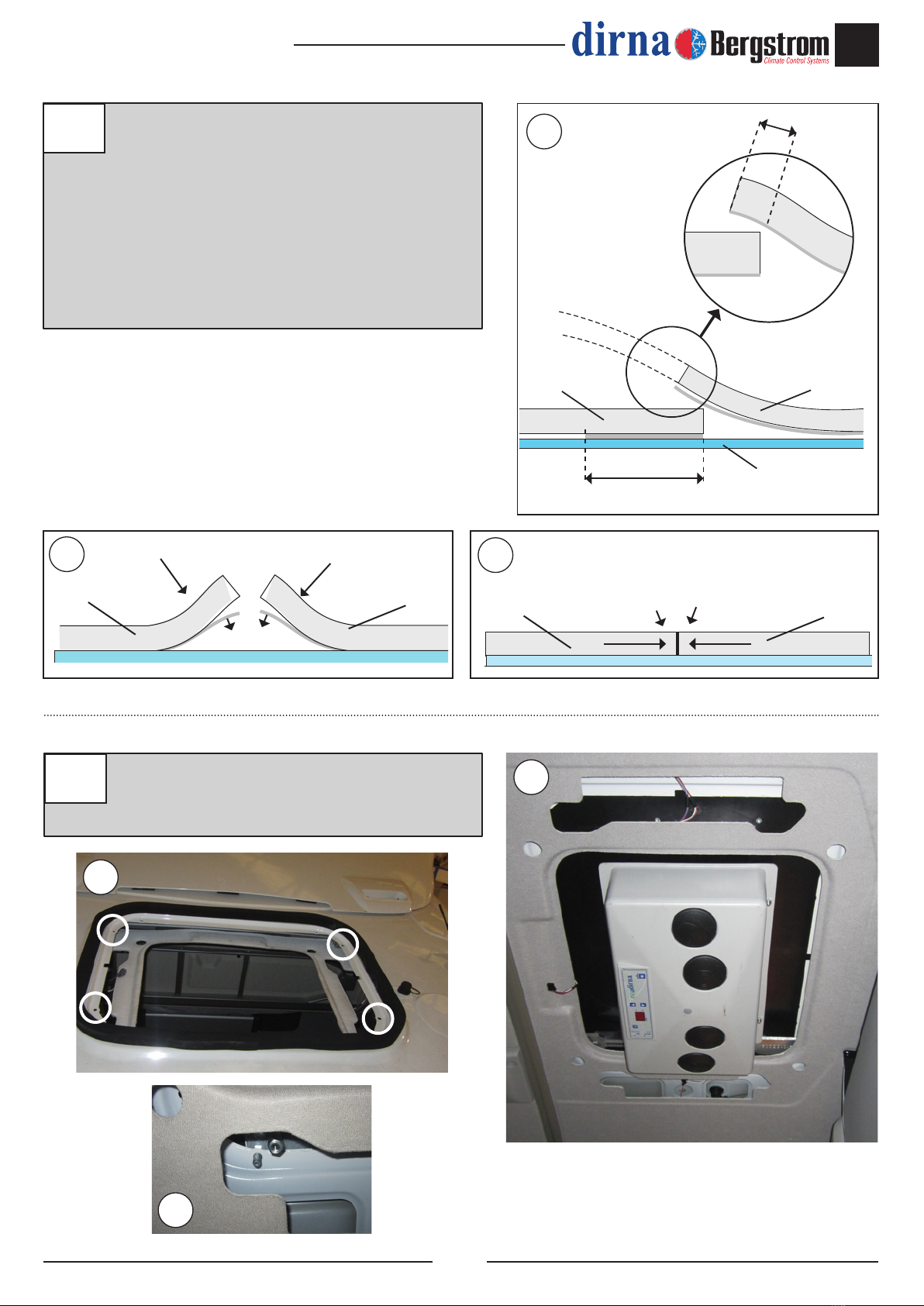

5Posicionar equipo sobre hueco escotilla

introduciendo las guías en taladros (*) de la

cabina.

Junta

Eliminar

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

4COMO CORTAR LA JUNTA EPDM PARA

EVITAR FILTRACIÓN DE AGUA EN LA

CABINA

A- Pegar la junta, manteniendo 100 mm de

papel protector por cada lado.

B- Quitar los dos piezas de papel.

C- Pegue presionado ambos nales.

COMPACT 3.0

Air conditioning for vehicles

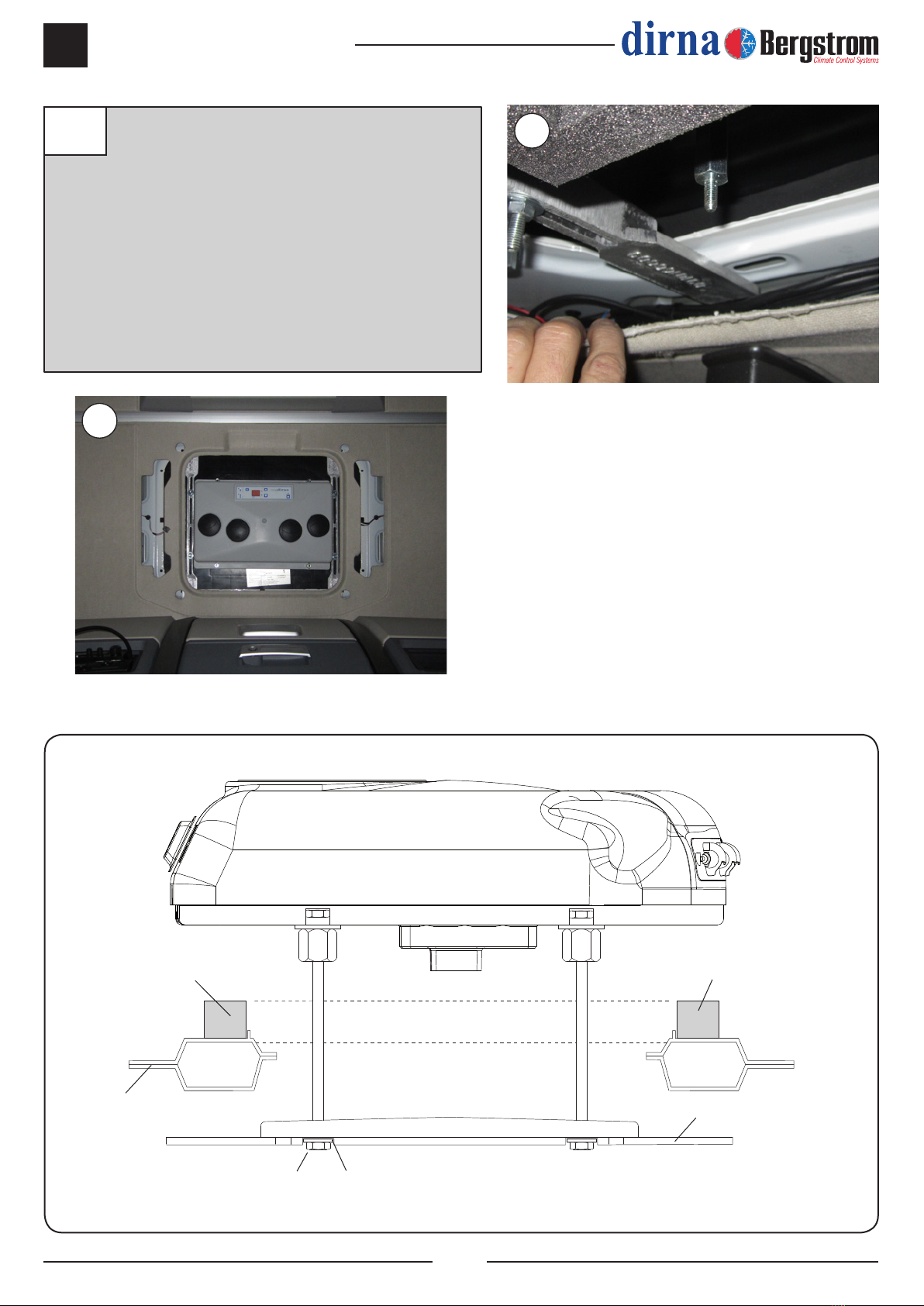

6Introducir soportes en espárragos M8, por

debajo del tapizado, jar con (4) arandelas

planas Ø 8 y (4) tuercas 8/125 autoblocantes,

posicionando éstas en las ranuras de los

soportes y apretando hasta hacer tope con los

hexágonos de la base.

ATENCIÓN: es muy importante quitar

las grapas de sujección del cableado de

escotilla, para que los soportes no aplasten

los cables.

Arandela plana Ø 8

Tuerca M8 autoblocante

Soporte de jación

Junta EPDM 30x25 Junta EPDM 30x25

Techo de la cabina

COMPACT 3.0 ES

Air conditioning for vehicles

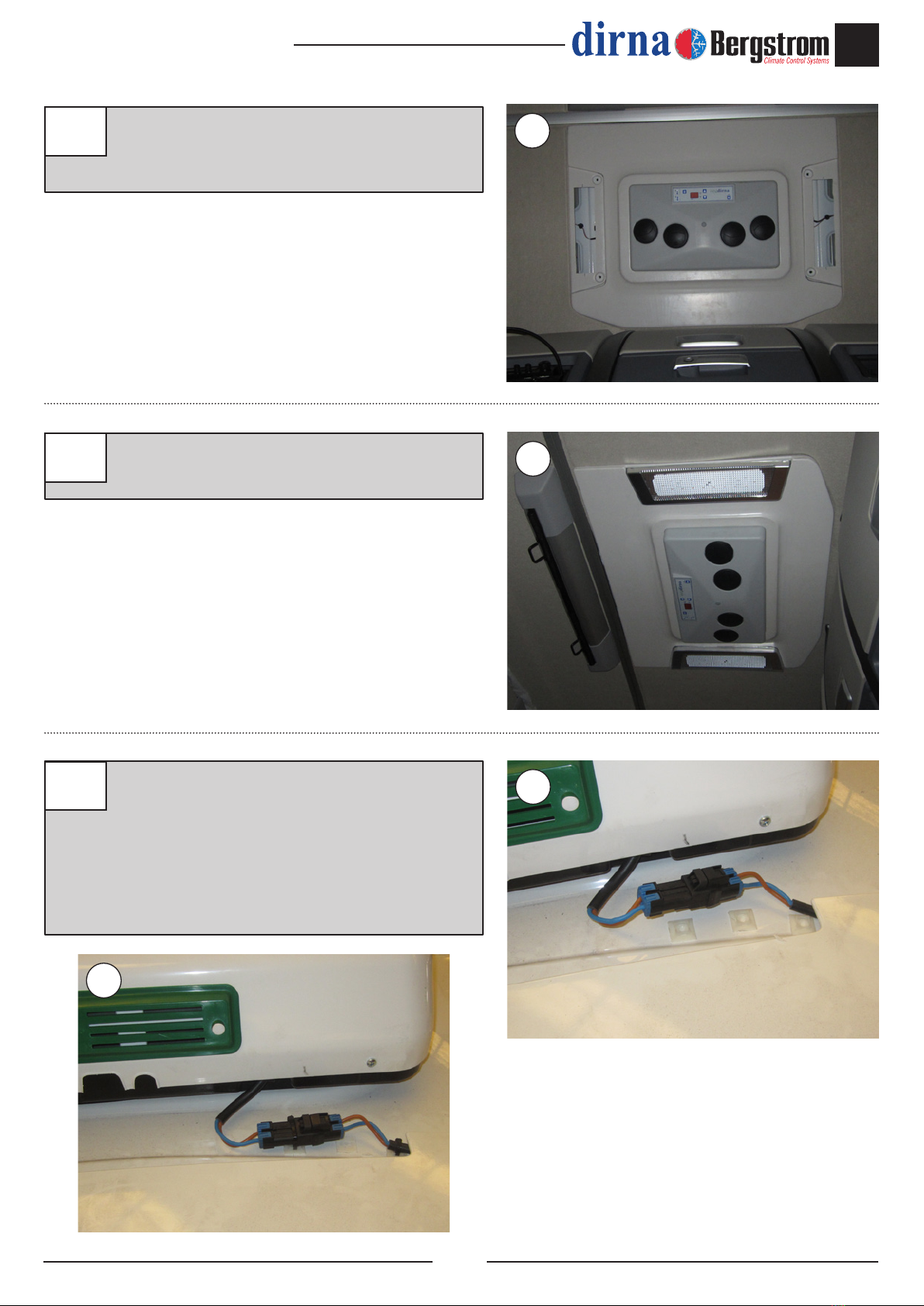

Posicionar consola sobre panel interior de

distribución de aire y jar con (4) tornillos

6/100x15 con arandela.

Conectar luces originales e introducirlas en la

consola presionando sobre ellas.

Pasar cableado de alimentación por debajo del

spoiler y conectar con equipo, jar clemas de

conexión al techo con soportes con adhesivo y

bridas de plástico.

ATENCIÓN: limpiar bien la zona antes de

pegar los soportes con adhesivo.

COMPACT 3.0

Air conditioning for vehicles

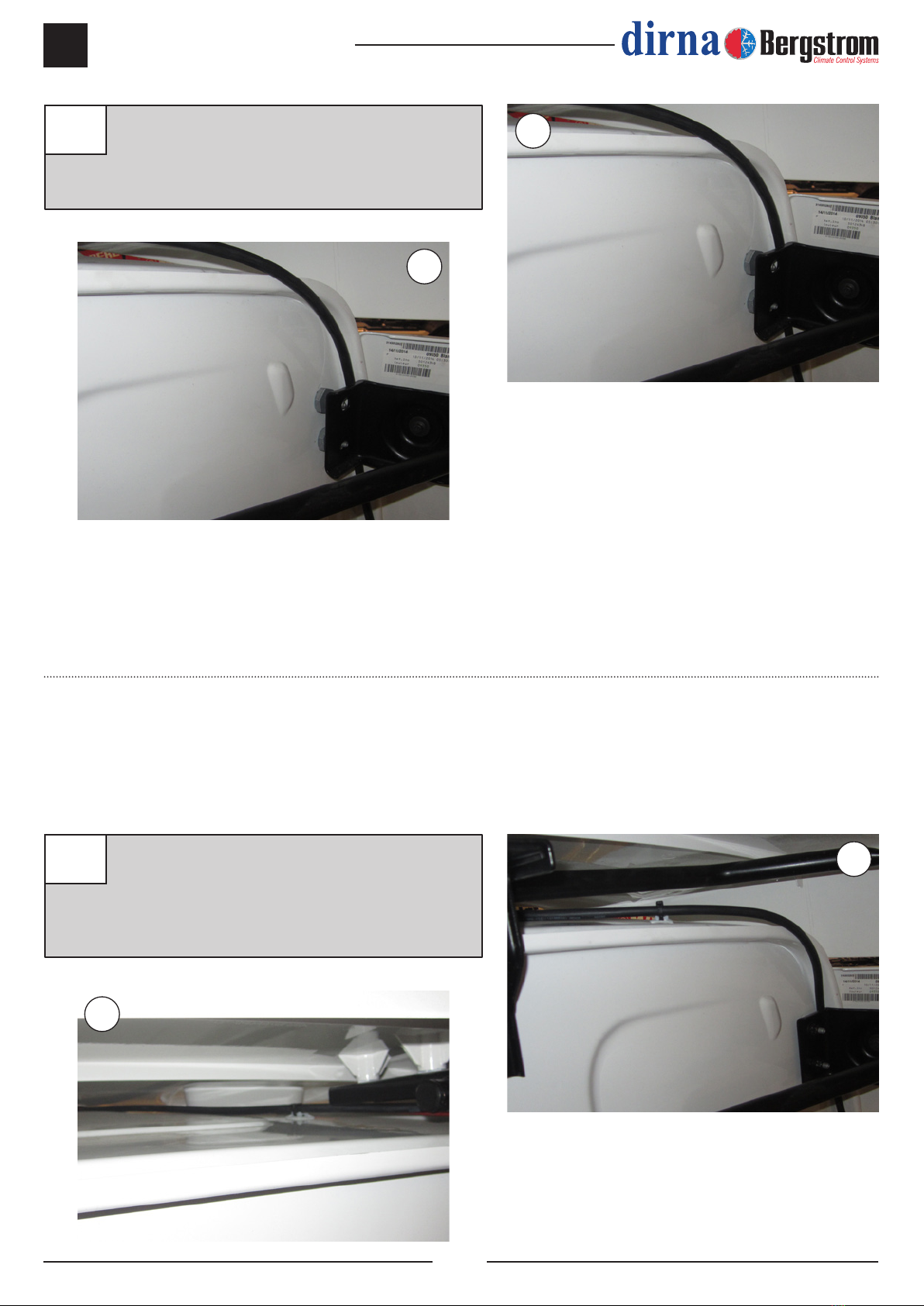

Aojar soportes de spoiler en lado derecho, y

pasar cableado por debajo de ellos, pegado

a la esquina de la cabina y dejar soportes

spoiler en posición original.

Fijar cableado bajo el spoiler con soportes con

adhesivo y bridas de plástico.

ATENCIÓN: limpiar bien la zona antes de

pegar los soportes con adhesivo.

COMPACT 3.0 ES

Air conditioning for vehicles

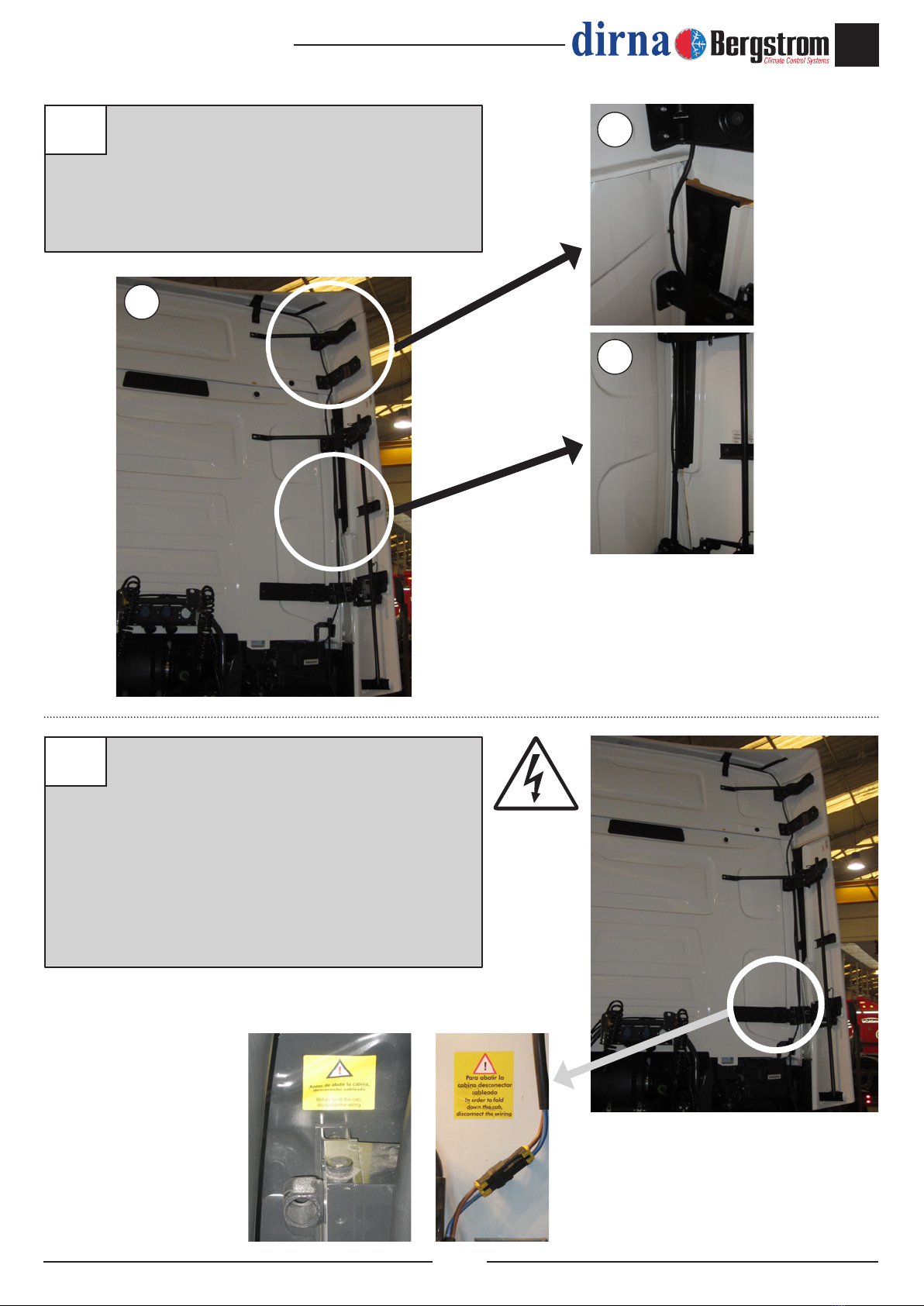

Sujetar cableado con soportes con adhesivo

y bridas a cabina, soporte spoiler lateral y

cableado original.

ATENCIÓN: limpiar bien la zona antes de

pegar los soportes con adhesivo.

Conectar cableado de alimentación inferior

con el superior dejando la distancia adecuada

para evitar su rotura por los movimientos de

la cabina.

MUY IMPORTANTE: Colocar adhesivos de

peligro en unión del cableado y en dispositivo

de elevación cabina por si se abate la cabina

tener en cuenta la desconexión de las clemas

del cableado.

COMPACT 3.0

Air conditioning for vehicles

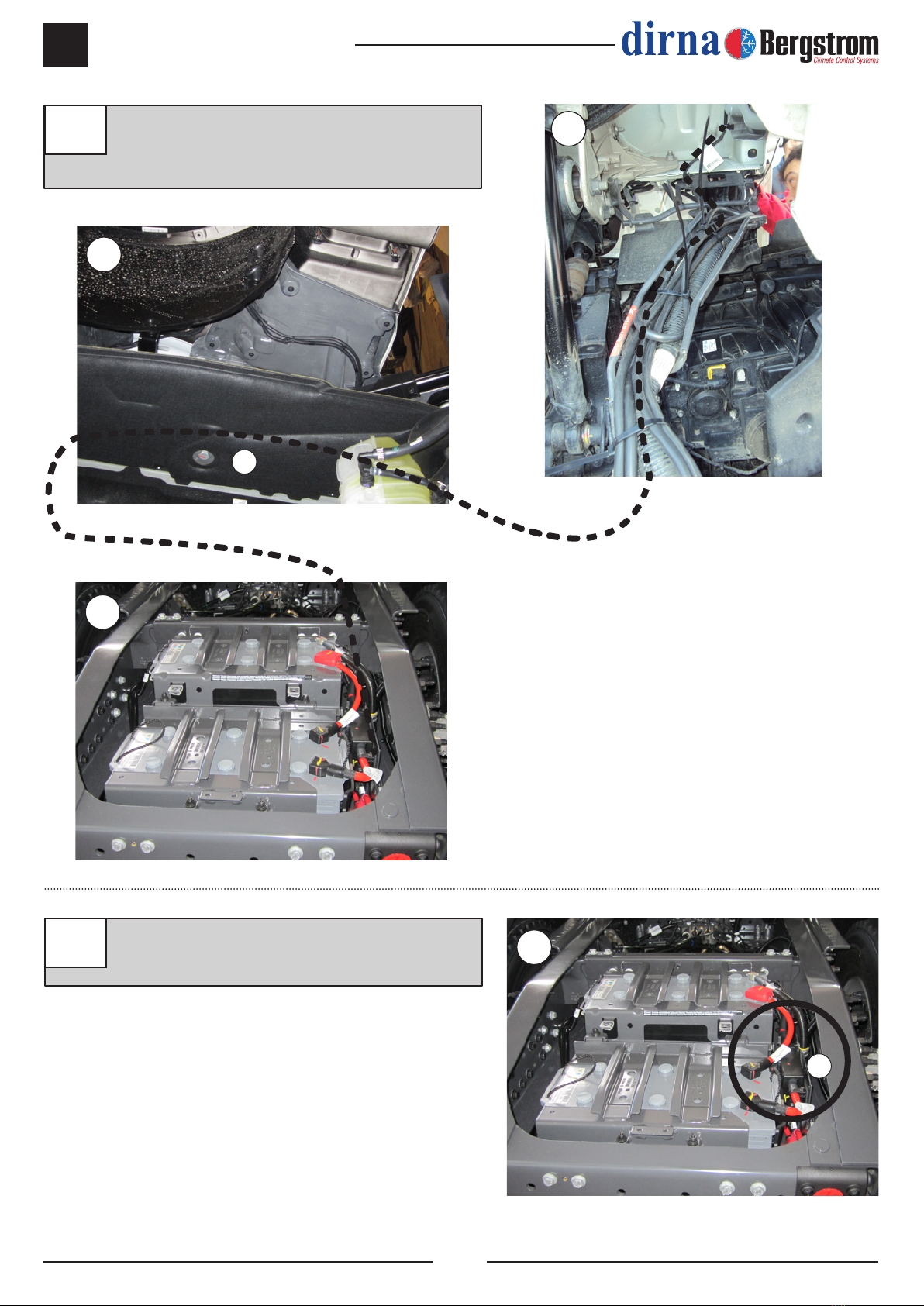

Desmontar protector motor (*) y pasar

cableado hacia las baterías por dentro del

chassis jándolo con los cableados originales.

Desmontar caja fusibles (*) y conectar (+) a la

misma y (-) a toma de masas original.
