Dirna Bergstrom Bycool green line COMPACT 1.6 Istruzioni operative

COMPACT 1.6

Diagnosis de averías ES

Troubleshooting EN

Diagnostic de pannes FR

Diagnose bei Ausfällen GE

Diagnosi dei guasti IT

220AA60072

F-4220 rev.01

IATF 16949

Calidad en

Automoción

ISO 9001

Empresa

Registrada

COMPACT 1.6

ATENCIÓN

Equipo precargado de gas r-134a

con maquina de alta precisión.

A- manipular la carga del equipo lo deja automáticamente

Fuera de garantía.

B- la conexión a batería o punto autorizado en instrucciones

de montaje es absolutamente obligatoria.

En caso de no hacerlo perdemos el control de la batería Y la

electrónica queda dañada irreparablemente.

Anulando la garantía del equipo.

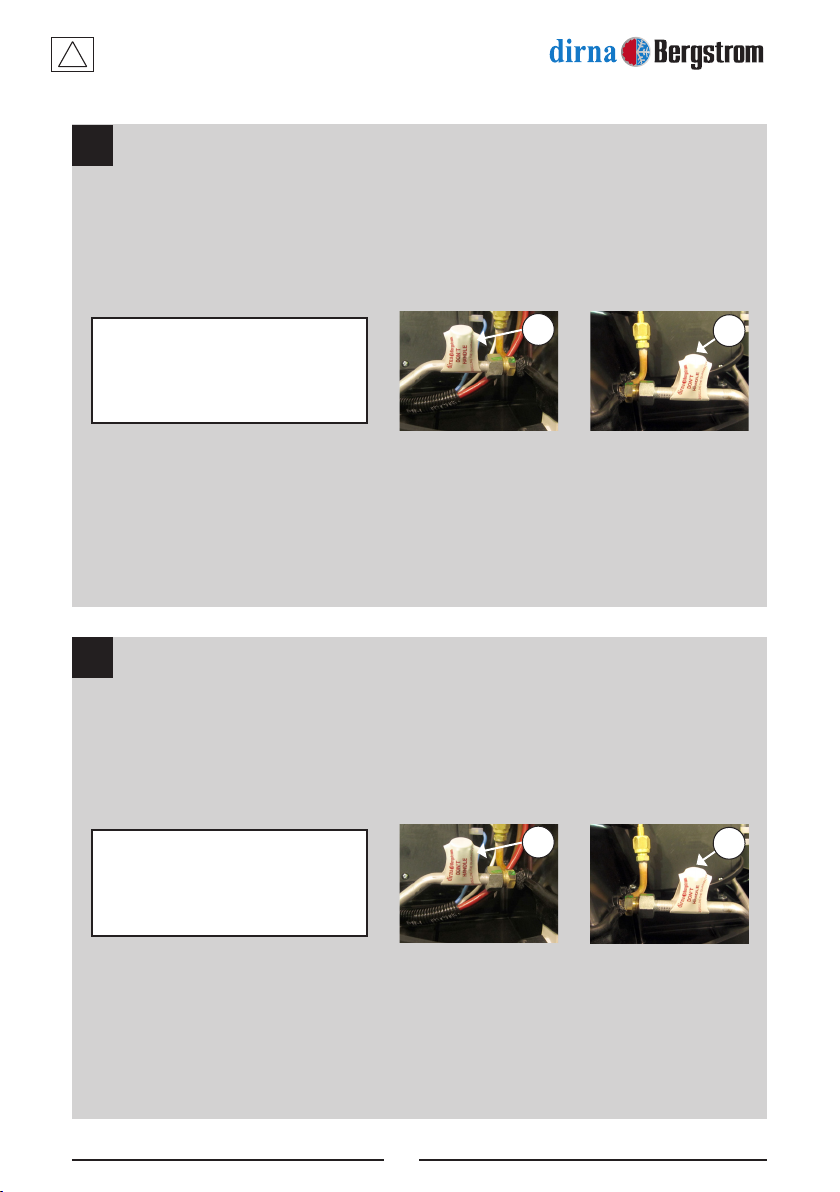

Los Racores de carga del

equipo (R) van autosellados,

si estos se manipulan se pierde

automáticamente LA GARANTÍA.

ATTENTION

Unit pre-loaded of gas r-134a

with high precision machine.

A- by manipulating the load of the unit leaves

it out of warranty.

B- The connection to the battery or any authorised point set in the

mounting instructions is absolutely compulsory.

In case of not doing so, the battery control is lost

and the electronics will be damaged irreversively

cancelling the warranty of the unit

The charge ttings of the (R)

unit are autosealed.If these are

manipulated, THE WARRANTY is

automatically lost.

COMPACT 1.6

ATTENTION

Appareil precharge en gaz r-134a

avec machine de grande precision.

A- La manipulation de la charge de l’appareil en

Annule automatiquement la garantie

B- Le branchement à la batterie ou au point autorise dans les instructions

de montage est imperatif.

Si ce branchement n’est pas effectue, vous perdrez le contrôle de la

batterie et l’electronique s’en verrait endommagee de façon irreversible,

annulant ainsi la garantie de l’appareil.

Les Raccords de charge de

l’appareil (R) sont auto-scellés,

s’ils sont manipulés, la GARANTIE

est automatiquement annulée.

IACHTUNG

Anlage mit gasvorladung r-134a

Mit hochpräzisionsmaschine.

A- jede manipulierung der ladung der anlage

Setzt die garantie automatiisch ausser kraft.

B- anschluss an eine batterie oder an einen nach den anweisuingen

zulässigen einbaupunkt ist zwingend vorgeschrieben.

Anderenfalls geht die batteriesteuerung verloren und die elektronik

wird irreparabel beschädigt. Die gewährleistung der anlage wird damit

wirkungslos.

Die Ladeverschraubungen der

(R) Anlage sind selbstversiegelt.

Ihre manipulierung setzt die die

GARANTIE automatisch außer Kraft.

COMPACT 1.6

ATTENZIONE

Attrezzatura precaricata con gas r-134a

Con macchina ad alta precisione

A- la manomissione del carico dell’attrezzatura comporta

la decadenza automatica della garanzia.

B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un

Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.

In caso di mancata connessione, si perde il controllo della batteria,

l’elettronica ne è danneggiata irreparablemente

E decade la garanzia dell’attrezzatura.

I raccordi di carico dell’attrezzatura

(R) sono autosigillati: in caso di

manomissione LA GARANZIA

decade automaticamente.

UWAGA

Urządzenie wstępnie załadowane gazem r-134a

Z maszyną wysokiego ciśnienia

A- obsługa ładunku urządzenia automatycznie

Powoduje anulowanie gwarancji

B- podłączenie do akumulatora lub punktu autoryzowanego zgodnie z

instrukcją montażu jest absolutnie obowiązkowe.

W przypadku nie wykonania tego, tracimy kontrolę nad

Akumulatorem, a elektronika zostaje nieodwołalnie uszkodona, przez

Co gwarancja na urządzenie zostaje anulowana.

Złączki do ładowania urządzenia

(R) automatycznie zaplombowane

- jeżeli będziesz nimi manipulować,

automatycznie utracisz GWARANCJĘ.

COMPACT 1.6

UPOZORNĚNÍ

Zařízení předem naplněné plynem r-134a

Se strojem s vysokou přesností

A- v případě jakékoli manipulace s náplní zařízení

Automaticky zaniká nárok na záruku.

B- je bezpodmínečně nutné připojení na baterii

Nebo místo, povolené v návodu k montáži.

Pokud se to neučiní, ztratíme schopnost ovládat

Çbaterii a elektrické vybavení se nezvratně

Poškodí, čímž zanikne nárok na záruku.

Plnicí hrdla zařízení (R) jsou

zapečetěna výrobcem. Dojde-li

k jejich manipulaci, automaticky

zaniká nárok na ZÁRUKU.

OPGELET

Installatie met gas r-134a onder vooraf

Geladen drukmet machine van hoge precisie

A- manipulatie van de gaslading van de installatie

Doet de garantie automatisch vervallen

B- de verbinding met de batterij of toegelaten punten volgens de

montage-instructies is strikt verplicht.

In het geval dat dit niet gebeurt verliezen we de controle over de

batterij en zal de elektronica op Niet-repareerbare wijze worden

beschadigd - de garantie wordt hierdoor

De verbindindingen van de

gaslading (R) zijn verzegeld. Bij

manipulatie verliest u automatisch uw

GARANTIERECHTEN.

ES COMPACT 1.6

Síntoma Causa Solución

• Si el display no se enciende o

durante su funcionamiento se apaga

el display y el equipo.

• Fusible de alimentación fundido o

desconectado (en cable de alimentación 30A).

• Control electrónico defectuoso.

• Cable de alimentación desconectado,

con mal contacto o cortado.

• Fusible de alimentación del control

electrónico (15A) desconectado o fundido.

• Polaridad del cable de alimentación

invertida.

• Conectar o sustituir el fusible del cable de alimentación.

• Sustituir control electrónico (para acceder hay que desmontar el panel anterior

de distribución de aire).

• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de

alimentación.

• Conectar o sustituir el fusible de la alimentación del control electrónico (para

acceder es necesario desmontar el panel interior de distribución de aire).

• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az

con fusible 30A a + y M a -).

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante su

funcionamiento se muestra en el

display

alternando con

(fallo

en sensor aire de retorno). Durante

este error el equipo funciona,

pero no regula el sensor de aire

de retorno (y no se puede subir ni

bajar la temperatura). Para apagar

pulsar una vez el botón ON/OFF del

teclado o del mando.

• Mala conexión en terminales o cables del

sensor de aire de retorno.

• Sensor aire de retorno desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del

sensor de aire de retorno.

• Conectar o sustituir sensor aire de retorno.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En el display aparece

parpadeando.

• Mala conexión en terminales o cables del

sensor antihielo.

• Sensor antihielo desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del

sensor antihielo.

• Conectar o sustituir sensor antihielo.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

COMPACT 1.6

Síntoma Causa Solución

• Si el display no se enciende o

durante su funcionamiento se apaga

el display y el equipo.

• Fusible de alimentación fundido o

desconectado (en cable de alimentación 30A).

• Control electrónico defectuoso.

• Cable de alimentación desconectado,

con mal contacto o cortado.

• Fusible de alimentación del control

electrónico (15A) desconectado o fundido.

• Polaridad del cable de alimentación

invertida.

• Conectar o sustituir el fusible del cable de alimentación.

• Sustituir control electrónico (para acceder hay que desmontar el panel anterior

de distribución de aire).

• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de

alimentación.

• Conectar o sustituir el fusible de la alimentación del control electrónico (para

acceder es necesario desmontar el panel interior de distribución de aire).

• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az

con fusible 30A a + y M a -).

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante su

funcionamiento se muestra en el

display

alternando con

(fallo

en sensor aire de retorno). Durante

este error el equipo funciona,

pero no regula el sensor de aire

de retorno (y no se puede subir ni

bajar la temperatura). Para apagar

pulsar una vez el botón ON/OFF del

teclado o del mando.

• Mala conexión en terminales o cables del

sensor de aire de retorno.

• Sensor aire de retorno desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del

sensor de aire de retorno.

• Conectar o sustituir sensor aire de retorno.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En el display aparece

parpadeando.

• Mala conexión en terminales o cables del

sensor antihielo.

• Sensor antihielo desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del

sensor antihielo.

• Conectar o sustituir sensor antihielo.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6

Síntoma Causa Solución

• Al encender el equipo o durante

su funcionamiento, emite pitidos

intermitentes, y cuando cesan éstos

el display muestra Lb (batería baja).

El equipo se para automáticamente.

• Mal contacto en conexiones o terminales

de alimentación.

• Batería descargada o defectuosa.

• Comprobar y corregir posibles malos contactos en conexiones o terminales del

cable de alimentación.

• Cargar o sustituir la batería.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En el display aparece

, se

apaga el equipo automáticamente

quedando en el display el error

hasta que se repare la anomalía.

Para que deje de aparecer en el

display pulsar una vez la tecla

ON/OFF del teclado ó del mando

a distancia.

• Soplador centrifugo o ventilador del

condensador bloqueado en cortocircuito

o desconectado.

• Fusible 7,5A del soplador centrífugo o del

ventilador del condensador fundido.

• Control electrónico defectuoso.

• Reparar la posible obstrucción del soplador centrifugo o del ventilador del

condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del

condensador (para acceder al soplador o al electro es necesario desmontar la tapa

exterior del equipo, para el soplador centrífugo también la tapa del evaporador).

• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del

ventilador del condensador es necesario desmontar el panel interior de distribución

de aire.

• Sustituir control electrónico (para acceder hay que desmontar el panel anterior de

distribución de aire).

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• El compresor no funciona.

• Mala conexión de los terminales.

• Módulo electrónico del compresor

defectuoso.

• Compresor averiado.

• Mucha presión en el circuito por exceso

de carga o temperatura muy elevada.

• Conectar correctamente terminales del módulo electrónico del compresor.

(según esquema eléctrico anexo).

• Sustituir módulo electrónico del compresor.

• Sustituir compresor.

• Vericar persión (a partir de 6 bares el compresor desconecta), si es necesario

recuperar gas y cargar de nuevo 520 grs en el circuito.

!Para acceder al compresor, módulo electrónico del compresor o toma de

carga es necesario desmontar la tapa exterior del equipo.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

COMPACT 1.6

Síntoma Causa Solución

• Al encender el equipo o durante

su funcionamiento, emite pitidos

intermitentes, y cuando cesan éstos

el display muestra Lb (batería baja).

El equipo se para automáticamente.

• Mal contacto en conexiones o terminales

de alimentación.

• Batería descargada o defectuosa.

• Comprobar y corregir posibles malos contactos en conexiones o terminales del

cable de alimentación.

• Cargar o sustituir la batería.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En el display aparece

, se

apaga el equipo automáticamente

quedando en el display el error

hasta que se repare la anomalía.

Para que deje de aparecer en el

display pulsar una vez la tecla

ON/OFF del teclado ó del mando

a distancia.

• Soplador centrifugo o ventilador del

condensador bloqueado en cortocircuito

o desconectado.

• Fusible 7,5A del soplador centrífugo o del

ventilador del condensador fundido.

• Control electrónico defectuoso.

• Reparar la posible obstrucción del soplador centrifugo o del ventilador del

condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del

condensador (para acceder al soplador o al electro es necesario desmontar la tapa

exterior del equipo, para el soplador centrífugo también la tapa del evaporador).

• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del

ventilador del condensador es necesario desmontar el panel interior de distribución

de aire.

• Sustituir control electrónico (para acceder hay que desmontar el panel anterior de

distribución de aire).

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• El compresor no funciona.

• Mala conexión de los terminales.

• Módulo electrónico del compresor

defectuoso.

• Compresor averiado.

• Mucha presión en el circuito por exceso

de carga o temperatura muy elevada.

• Conectar correctamente terminales del módulo electrónico del compresor.

(según esquema eléctrico anexo).

• Sustituir módulo electrónico del compresor.

• Sustituir compresor.

• Vericar persión (a partir de 6 bares el compresor desconecta), si es necesario

recuperar gas y cargar de nuevo 520 grs en el circuito.

!Para acceder al compresor, módulo electrónico del compresor o toma de

carga es necesario desmontar la tapa exterior del equipo.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6

Síntoma Causa Solución

• El equipo no responde al mando a

distancia.

• Mando desprogramado.

• Batería del mando agotada, no se enciden

el led.

• Control electrónico averiado.

• Mando defectuoso.

• Reprogramar mando.

• Sustituir pila de mando y volver a programar.

• Sustituir control electrónico.

• Sustituir mando.

!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• El equipo emite pitidos intermitentes.

• Cable conexión panel de control y control

electrónico mal conectado o invertido en

control electrónico o panel de control.

• Desmontar el panel interior de distribución de aire y conectar correctamente

cable conexión panel de control y control electrónico.

• Al encender el equipo o durante

su funcionamiento se muestra

en display

(protección

compresor). El equipo se apaga

automáticamente quedando en

display

hasta que el equipo

tenga una inclinación menor de 45º.

• Inclinación del equipo 45º o más. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con

una inclinación de 45º o más para que no se produzcan daños en el compresor).

El control electrónico es el que detecta la inclinación por lo que debe estar también

a menos de 45º.

• En el interior de la cabina cae agua

o se ltra del exterior.

• Tubos de desagüe o válvulas obstruidos.

• Junta EPDM mal pegada o defectuosa.

• Las salidas de los cableados que salen

de la tapa interior del habitáculo del

evaporador y el soplador centrídufo no

están bien sellados.

• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario

desmontar la tapa exterior del equipo).

• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie

donde se va a pegar la junta EPDM).

• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador

centrífugo (Para acceder es necesario desmontar la tapa exterior del equipo).

Altri manuali per bycool green line COMPACT 1.6

Indice

Lingue:

Altri manuali dirna Bergstrom Condizionatore d'aria

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green Series Manuale utente

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green Series Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Istruzioni operative

dirna Bergstrom

dirna Bergstrom Bycool FLAT Manuale di istruzioni

dirna Bergstrom

dirna Bergstrom bycool blue Series Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool LITE Manuale utente

dirna Bergstrom

dirna Bergstrom Bycool FLAT Istruzioni operative

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact Manuale utente

dirna Bergstrom

dirna Bergstrom Bycool TRPLITE Manuale utente

dirna Bergstrom

dirna Bergstrom COMPACT 1.4 Manuale di istruzioni

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.6 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Istruzioni operative

dirna Bergstrom

dirna Bergstrom Bycool Series Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Manuale utente

dirna Bergstrom

dirna Bergstrom bycool SLIM FIT Manuale utente

dirna Bergstrom

dirna Bergstrom Bycool FLAT Manuale utente

dirna Bergstrom

dirna Bergstrom Slim Manuale utente

dirna Bergstrom

dirna Bergstrom COMPACT N&D Manuale utente

dirna Bergstrom

dirna Bergstrom bycool green line LITE Manuale utente

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

Panasonic

Panasonic CS-E12HKEW Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Frigidaire

Frigidaire FFRE0533S1E0 Manuale utente

Samsung

Samsung AS09HM3N Manuale utente

Frigidaire

Frigidaire CRA073PU11 Manuale del proprietario

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente

dirna Bergstrom bycool green line COMPACT 1.6 Istruzioni operative

Manuali Condizionatore d'aria popolari di altre marche
