Dirna Bergstrom Bycool TRPLITE Manuale utente

Instrucciones de Montaje ES

Mounting Instructions EN

Instructions de Montage FR

Montageanweisungen GE

Istruzioni di Montaggio IT

Instrukcja montażu PL

Návod k montáži CZ

Montagehandleiding NL

1001869485

F-4218 rev.01

LITE

Dirna Bergstrom DAF

1001858484 1541260

IATF 16949

Calidad en

Automoción

ISO 9001

Empresa

Registrada

LITE

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño o manta protectora para evitar posibles arañazos.

Al instalar LITE en el techo hay que tener en cuenta

que, normalmente, las cabinas que vienen provistas de

escotilla, tienen una estructura suciente para soportar

el peso del equipo. Sin embargo, cuando no ocurra así y

sea necesario realizar corte en el techo ó incluso si en el

caso de llevar escotilla el material no es lo sucientemente

resistente (caso de techo de bra, plástico, etc...) es el

instalador el que debe decidir, bajo su responsabilidad,

sobre la necesidad de reforzar el techo para evitar

posibles deformaciones, roturas, entradas de agua, etc...

habilitando los medios para que esto no ocurra.

En las cabinas DAF XF 105 altas de techo de bra se

debe tener especial cuidado y únicamente apoyarse

en los nervios de la misma para evitar hundimientos

en la parte de bra.

Atención

Si durante el montaje el equipo se inclina o se abate

la cabina con el equipo montado, se deberá esperar

un mínimo de 60 minutos, desde que el quipo quede

horizontal, antes de ponerlo en marcha.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10, 13, 14, 20

Tijeras

Flexómetro

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

Dirna Bergstrom queda exenta de responsabilidad

si se producen averías que procedan de una

inadecuada manipulación o instalación del equipo,

o por modicaciones y sustituciones efectuadas sin

nuestra expresa autorización por escrito.

Equipo precargado con gas. (No manipular el

circuito de gas refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de

averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y seguirlas

durante el proceso de instalación.

• Usar las herramientas adecuadas para cada operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el montaje.

• Asegurar el conexionado de los componentes eléctricos,

vericando su correcto encaje.

Simbología

Frágil

Atención corte!

Riesgo eléctrico

Documentación relacionada

Instrucciones de montaje 1001869485

Manual del usuario 1001223220

Diagnosis de averías 1001223222

Listado de recambios 1001869483

Documentación incluida

Guía rápida 1001223209

Garantía 220AA10017

LITE

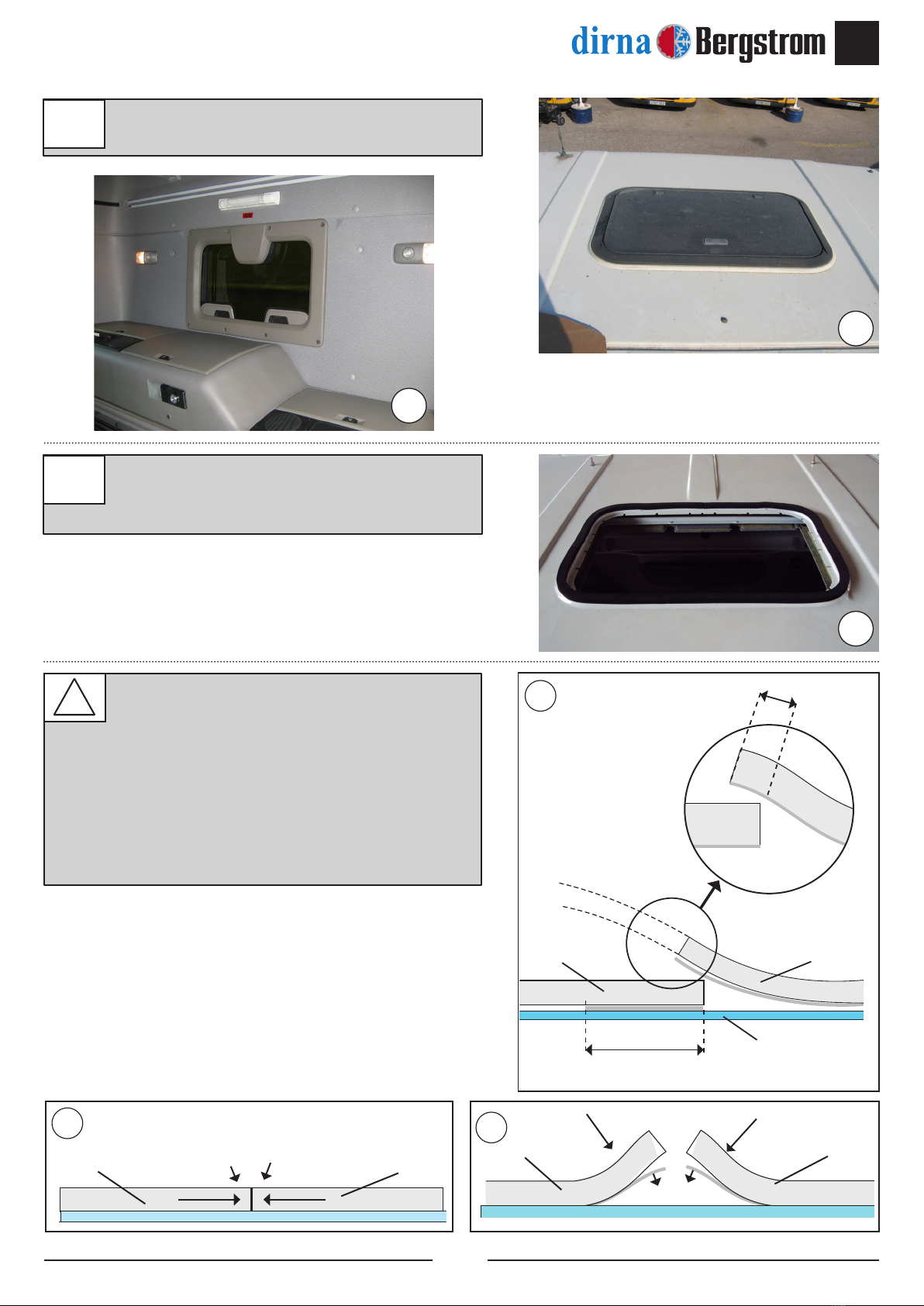

Desmontar escotilla y elementos de jación y

entregar al cliente.

Limpiar el resalte del contorno del hueco de

escotilla antes de pegar la junta de EPDM y

pegar junta EPDM 25x10.

Junta

Eliminar

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

COMO CORTAR LA JUNTA EPDM PARA

EVITAR FILTRACIÓN DE AGUA EN LA CABINA

A- Pegar la junta, manteniendo 100 mm de

papel protector por cada lado.

B- Quita los dos piezas de papel.

C- Pegue presionado ambos nales.

LITE

Nota: Para modelos XF Super Space Cab,

antes de montar equipo sobre la escotilla,

desmontar centradores y ponerlos en posición

indicada.

DAF XF SPACE CAB DAF XF SUPER SPACE CAB

2 21 1

B BA A

A AB B

1 12 2

LITE

Introducir soportes de jación con la parte

plana hacia arriba en escotilla como se indica.

Introducir soportes de jación como se muestra.

Posicionar el equipo LITE en el hueco de la

escotilla encajando centradores en el mismo.

Atención: Los desagües quedan en la parte

delantera de la cabina.

Vista desde el interior de la cabina Vista desde el exterior de la cabina

DAF XF SPACE CAB

DAF XF SUPER SPACE CAB

LITE

5Fijar equipo con (4) arandelas planas Ø 8 ala

ancha, (4) arandelas grower y (4) tornillos

M8/125x50 apretando hasta hacer tope con

los hexágonos.

DAF XF SPACE CAB

5a Intercalar (4) separadores entre soporte de

jación y hexágonos y jar equipo con (4)

tornillos 8/125x55 con arandela plana Ø 8 y

arandela grower Ø 8 hasta hacer tope con los

hexágonos.

DAF XF SUPER SPACE CAB

LITE

6Conectar caja de 2 vías con cable B y R del

equipo con caja de 2 vías original (*).

Junta EPDM

25x10

Junta EPDM

25x10

Techo cabina

Arandela plana Ø 8 ala ancha

Arandela grower Ø 8

Arandela de goma

Hexágono M8

Separador

Arandela plana Ø 8

ala ancha

Arandela plana Ø 8

ala ancha

Tornillo 8/125x45

Tapizado

Soporte de jación

DAF XF SPACE CAB

DAF XF SUPER SPACE CAB

LITE

Introducir consola en panel interior de

distribución de aire y jar con (4) tornillos

6/100x15 allen. Atención: Introducir 1º la parte

de las lumbreras (*) para poder encajar la

consola en el panel interior de distribución de

aire.

Colocar embellecedores para cubrir tornillos

de jación de la consola.

DAF XF SPACE CAB

DAF XF SUPER SPACE CAB

LITE

Junta EPDM

Techo cabina

Tapizado

Tornillo 6/100x15 allen Tapón

Consola

Separador

hexagonal M6

LITE

B B

R R

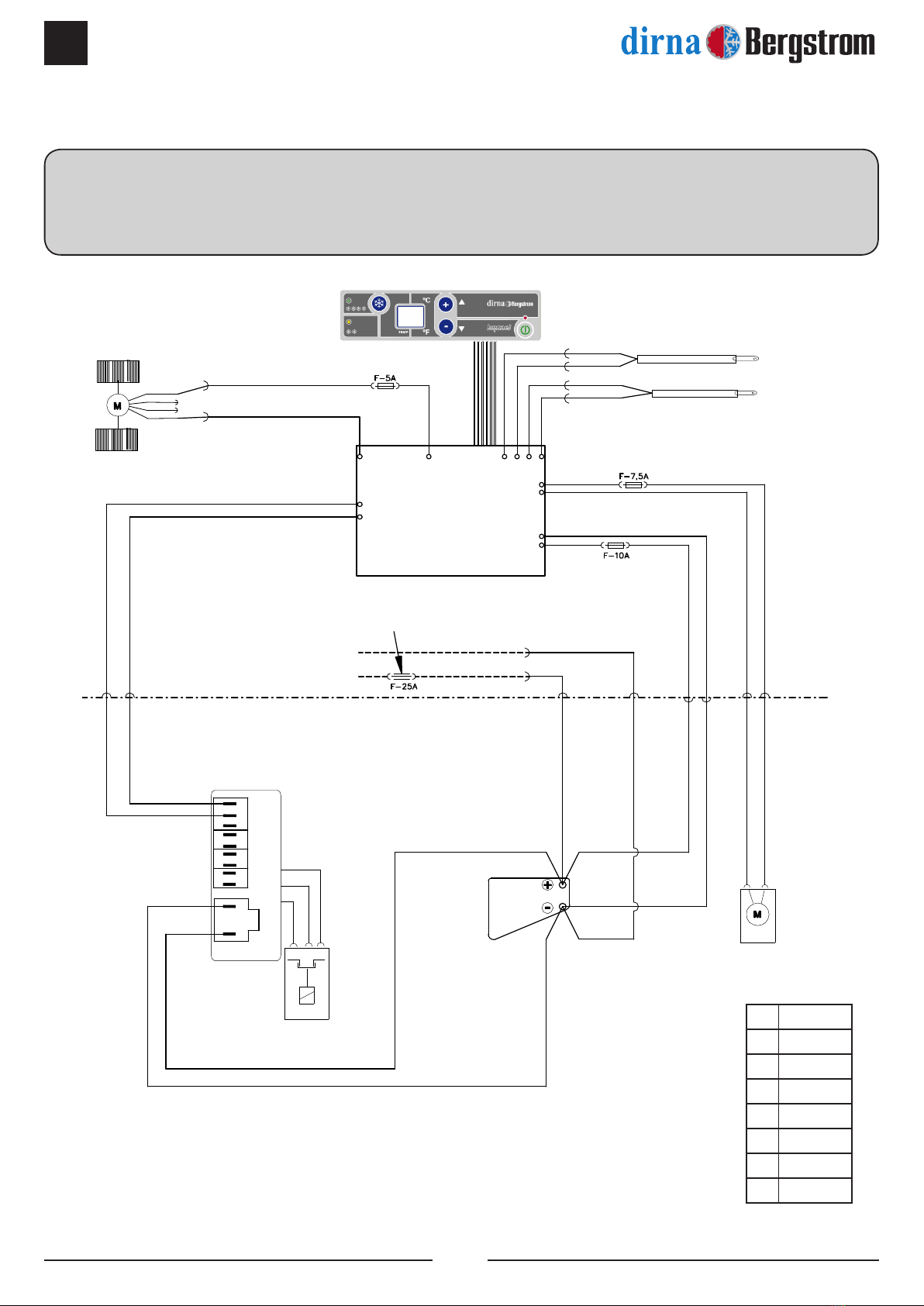

Esquema eléctrico

¡AVISO IMPORTANTE!

Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa de

mandos no se enciende y el equipo no funciona.

Az Azul

N Negro

RRojo

V Verde

B Blanco

A Amarillo

Na Naranja

M Marrón

Sensor

aire de retorno

Sensor

antihielo

Control

electrónico

Soplador

Centro de

conexiones

Compresor

Control

compresor

Ventilador del

condensador

F-25A

En caja de fusibles original
