Dometic Mini Heki Plus Manuale utente

≤1,5 Nm

400 mm

1 – 2 mm

12 mm

Ø 24 mm

1 – 2 mm

Mini Heki Plus

mm 25 – 26 27 – 28 29 – 30 31 – 32 33 – 34 35 – 36 37 – 38 39 – 40 41 – 42

mm 0246810 12 14 16

mm 25 32

mm 43 – 44 45 – 46 47 – 48 49 – 50 51 – 52 53 – 54 55 – 56 57 – 58 59 – 60

mm 18 20 22 24 26 28 30 32 34

mm 40 52

Dometic WAECO International GmbH

Hollefeldstrasse 63

D-48282 Emsdetten

www.dometic-waeco.com

III

140 mm

105 mm 105 mm

4445100573 F 05/2013 MO1110B

Dachfenster

Montage- und Bedienungsanleitung . 2

Roof light

Installation and Operating Manual. . 10

Dôme de toit

Instructions de montage

et de service . . . . . . . . . . . . . . . . . . 17

Claraboya

Instrucciones de montaje y de uso . 25

Oblò

Istruzioni di montaggio e d’uso . . . . 33

Dakraam

Montagehandleiding en

gebruiksaanwijzing . . . . . . . . . . . . . 40

Tagvindue

Monterings- og

betjeningsvejledning . . . . . . . . . . . . 48

Takfönster

Monterings- och bruksanvisning . . . 55

Takvindu

Monterings- og bruksanvisning . . . . 63

Kattoikkuna

Asennus- ja käyttöohje . . . . . . . . . . 71

Окно для крыши

Инструкция по монтажу и

эксплуатации . . . . . . . . . . . . . . . . . 79

Okno dachowe

Instrukcja montażu i obsługi . . . . . . 87

Střešní okno

Návod k montáži a obsluze. . . . . . . 95

Strešné okno

Návod na montáž a uvedenie do

prevádzky . . . . . . . . . . . . . . . . . . . 103

Mini Heki Plus

Erklärung der Symbole Mini Heki Plus

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-

fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer

Weitergabe des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

6 Hinweise vor dem Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

7 Mini Heki Plus montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

8 Mini Heki Plus benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

9 Mini Heki Plus pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . 8

10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1 Erklärung der Symbole

AACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion

des Produktes beeinträchtigen.

IHINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die

erforderlichen Handlungen werden Schritt für Schritt beschrieben.

✓Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-

dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

Mini Heki Plus Sicherheits- und Einbauhinweise

2 Sicherheits- und Einbauhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-

geschriebenen Sicherheitshinweise und Auflagen!

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

Beschädigungen am Produkt durch mechanische Einflüsse

Veränderungen am Produkt ohne ausdrückliche Genehmigung vom

Hersteller

Verwendung für andere als die in der Anleitung beschriebenen Zwecke

IHINWEIS

Wenn Sie nicht über ausreichende technische Kenntnisse zum

Einbauen von Komponenten in Fahrzeugen verfügen, sollten Sie

sich das Dachfenster von einem Fachmann ins Fahrzeug einbauen

lassen.

Beachten Sie folgende Hinweise:

Suchen Sie umgehend eine Fachwerkstatt auf, wenn Fehler oder

Störungen auftreten.

Einbruchgefahr! Betreten Sie die Glaskuppel nicht.

Kontrollieren Sie vor Fahrtantritt, ob das Dachfenster ordnungsgemäß

verriegelt ist.

Kontrollieren Sie vor Fahrtantritt das Dachfenster auf Beschädigungen

(z. B. Spannungsrisse im Acrylglas).

Öffnen Sie das Dachfenster nicht während der Fahrt.

Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.

Schließen Sie das Dachfenster bei Regen und Schneefall.

Verlassen Sie das Fahrzeug nicht bei geöffnetem Dachfenster.

Halten Sie das Dachfenster schnee- und eisfrei.

Lieferumfang Mini Heki Plus

3Lieferumfang

4 Zubehör

5 Bestimmungsgemäßer Gebrauch

Das Dachfenster Mini Heki Plus ist geeignet zum Einbau in Wohnmobile

oder Wohnwagen:

Dachstärken 25 – 42 mm, ohne Zwangsbelüftung: Art.-Nr. 9104100249

Dachstärken 25 – 42 mm, mit Zwangsbelüftung: Art.-Nr. 9104100251

Dachstärken 43 – 60 mm, ohne Zwangsbelüftung: Art.-Nr. 9104100250

Dachstärken 43 – 60 mm, mit Zwangsbelüftung: Art.-Nr. 9104100252

Die maximal erlaubte Fahrgeschwindigkeit beträgt 130 km/h, da je nach

Fahrzeugaufbau oder Einbauposition Geräuschentwicklungen oder

Beschädigungen auftreten können.

Nr. in

Abb. 1Menge Bezeichnung

1 1 Außenrahmen mit Glaskuppel

2 1 Montagerahmen

3 1 Innenrahmen

412

lange Befestigungsschraube

kurze Befestigungsschraube

Bezeichnung Artikel-Nr.

SunShade Dachhaubenabdeckung 9103500008

Spoiler 9104100260

Mini Heki Plus Hinweise vor dem Einbau

6 Hinweise vor dem Einbau

➤Prüfen Sie vor der Montage die Dachstärke lhres Fahrzeugs. Bei Fragen

wenden Sie sich an den Fahrzeughersteller.

➤Beachten Sie bei der Wahl des Einbauortes:

– Angrenzende Bauteile (Dachreling oder Befestigungs- und Verstär-

kungsteile), Leitungen und Einbauschränke im Fahrzeuginnenraum

dürfen beim Sägen des Ausschnitts nicht beschädigt werden.

– Montieren Sie das Dachfenster nur an planen und parallelen Innen-

und Außendachflächen mit einer maximalen Schrägstellung von 15°

gegenüber der Horizontalen.

– Sie können einen vorhandenen Dachauschnitt verwenden, wenn das

Dachfenster hinein passt.

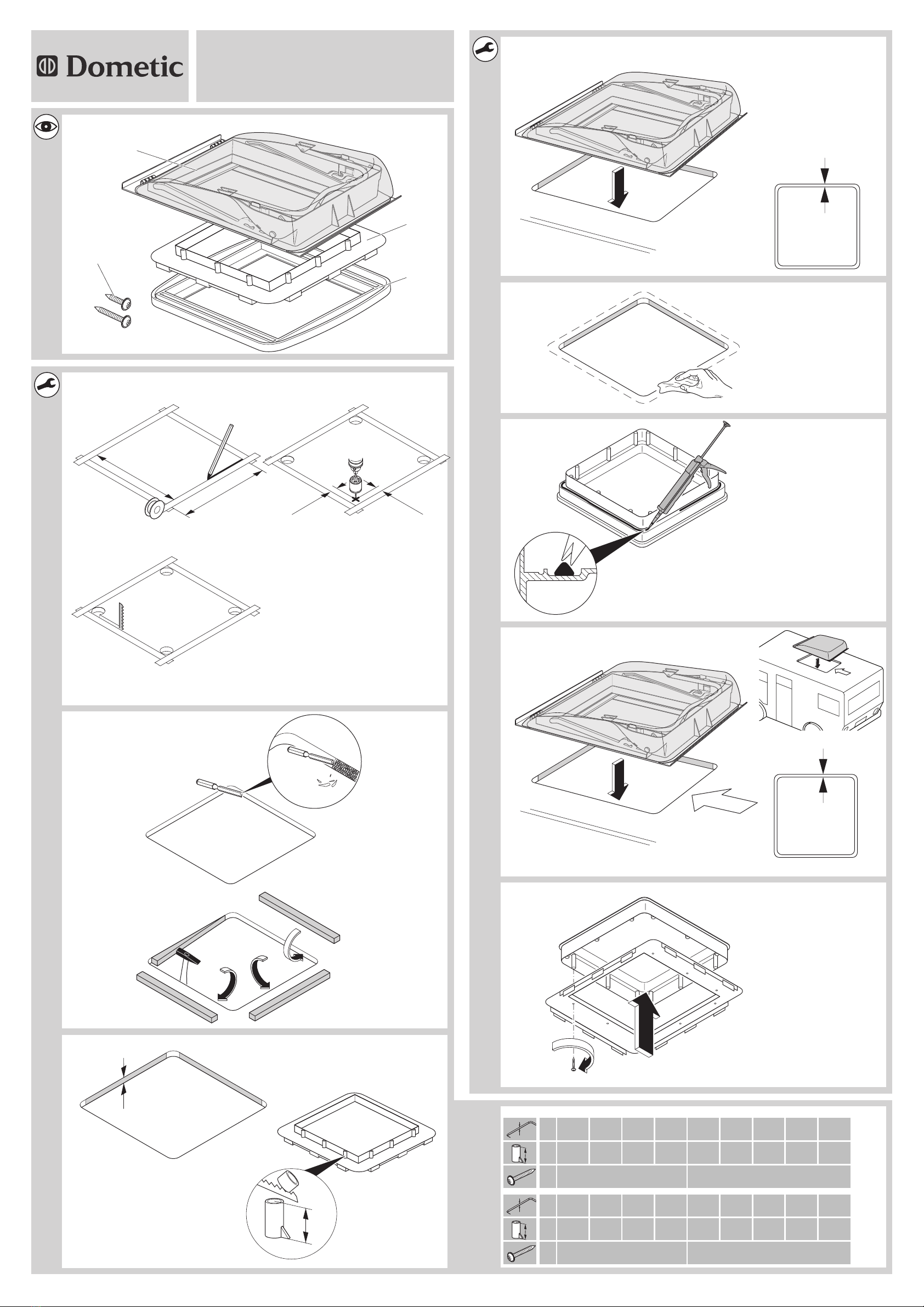

6.1 Ausschnitt ausarbeiten

Siehe Abb. 2

6.2 Verstärkungsleisten verwenden

Ergänzung zu Abb. 3

➤Klären Sie vor dem Einbau, ob der Dachausschnitt verstärkt werden

muss.

➤Entfernen Sie die Ausschäumung entsprechend der Breite Ihrer

Verstärkungsleisten (nicht im Lieferumfang) (A).

➤Passen Sie die Verstärkungsleisten ein (B).

Mini Heki Plus montieren Mini Heki Plus

7 Mini Heki Plus montieren

Ergänzung zu Abb. 4

Der Lieferumfang enthält einen Montagerahmen, der entweder für die Dach-

stärken 25 – 42 mm oder für die Dachstärken 43 – 60 mm geeignet ist.

➤Messen Sie Ihre Dachstärke W.

➤Kürzen Sie die Hülsen auf das Maß H (siehe Tabelle).

➤Verwenden Sie die Schrauben mit der passenden Länge (siehe Tabelle).

Siehe Abb. 5

➤Prüfen Sie, ob das Dachfenster rundum genügend Abstand (ca. 1 bis

2 mm) zum Dachausschnitt hat.

Siehe Abb. 6

➤Reinigen Sie den Dachausschnitt im Montagebereich.

Siehe Abb. 7

AACHTUNG!

Beachten Sie die Hinweise des Dichtmittel-Herstellers.

➤Dichten Sie den Montagerahmen mit einem plastischen nicht aus-

härtenden Butyldichtstoff (z. B. Sika-Lastomer-710) ab.

Siehe Abb. 8

➤Beachten Sie bei der Montage die Fahrtrichtung.

➤Setzen Sie den Außenrahmen mittig in den Dachausschnitt ein.

Siehe Abb. 9

➤Montieren Sie den Montagerahmen.

➤Ziehen Sie die Schrauben 10 Minuten nach der Montage nach.

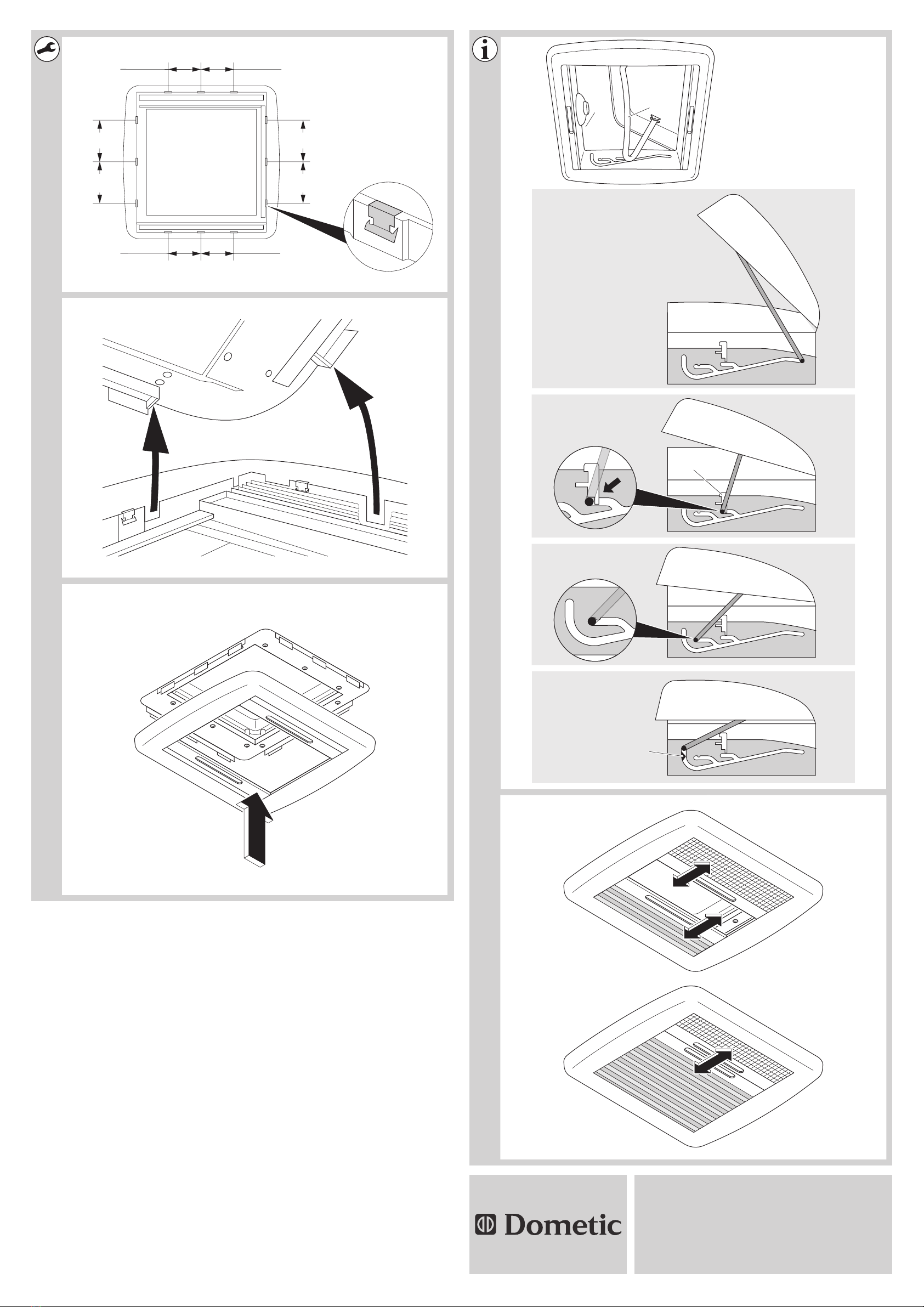

Siehe Abb. 0

➤Montieren Sie die Befestigungsklammern in den angegebenen

Abständen am Innenrahmen.

Siehe Abb. a

➤Setzen Sie den Innenrahmen in den Montagerahmen ein.

Mini Heki Plus Mini Heki Plus benutzen

Siehe Abb. b

➤Drücken Sie den Innenrahmen auf den Montagerahmen.

➤Prüfen Sie nach der Montage die Funktion des Dachfensters.

➤Ziehen Sie die PE-Schutzfolie vom Acrylglas ab.

IHINWEIS

Falls die PE-Schutzfolie zu lange dem Sonnenlicht ausgesetzt war,

kann sie nicht mehr rückstandsfrei abgelöst werden.

➤Lassen Sie die geänderte Fahrzeughöhe und das geänderte Gewicht in

die Fahrzeugpapiere eintragen, falls erforderlich.

8 Mini Heki Plus benutzen

8.1 Mini Heki Plus öffnen und schließen (Abb. c)

➤Drücken Sie den Entriegelungsknopf (1), und öffnen Sie gleichzeitig die

Dachhaube mit dem Bügel (2).

Dachfenster komplett öffnen

➤Schieben Sie den Bügel (2) in die Position I.

Dachfenster in Zwischenstellung öffnen

➤Schieben Sie den Bügel (2) in die Position II.

Zur Arretierung können Sie links und rechts die Schieber (3) nach unten

drücken.

Dachfenster in Lüftungsstellung öffnen

➤Schieben Sie den Bügel (2) in die Position III.

Dachfenster schließen

➤Schieben Sie den Bügel (2) in die Position lV.

➤Führen Sie den Bügel (2) mit leichtem Druck links und rechts über die

Fanghaken (4), so dass die Dachhaube verriegelt wird und der Bügel (2)

auf dem Entriegelungsknopf (1) aufliegt.

Mini Heki Plus pflegen und reinigen Mini Heki Plus

8.2 Rollos öffnen und schließen (Abb. d)

AACHTUNG! Beschädigungsgefahr durch Hitzestau zwischen

Rollo und Glasscheibe

Bei starker Sonneneinstrahlung dürfen Sie das Verdunklungsrollo

nur zu zwei Dritteln schließen.

IHINWEIS

Sie können das Verdunklungsrollo und das Insektenschutzrollo

unabhängig voneinander stufenlos verstellen.

➤Greifen Sie in die Griffmulde des jeweiligen Rollos, und ziehen Sie es in

die gewünschte Stellung.

9 Mini Heki Plus pflegen und reinigen

AACHTUNG!

Keine scharfen oder harten Mittel zur Reinigung verwenden, da

dies zu einer Beschädigung des Acrylglases führen kann.

Verwenden Sie ausschließlich die vom Hersteller empfohlenen

Reinigungsmittel: Acrylglas-Politur (Art.-Nr. 9104100242), Spezial-

Politurtuch (Art.-Nr.9104100243) und Acrylglas-Reiniger

(Art.-Nr.9104100244).

IHINWEIS

Bei starker Sonneneinstrahlung trübt sich die Dachkuppel. Sie wird

wieder klar, sobald sie sich abkühlt.

➤Reinigen Sie die Rollos mit milder Seifenlauge und viel Wasser.

➤Pflegen Sie die Gummidichtungen mit Talkum.
