Bestell-Nr.
08222,08216,08221
Werkstattwagen (104cm) mit
Schrank, 7 Schubladen
Die Montage sollte von zwei Personen durchgeführt werden.

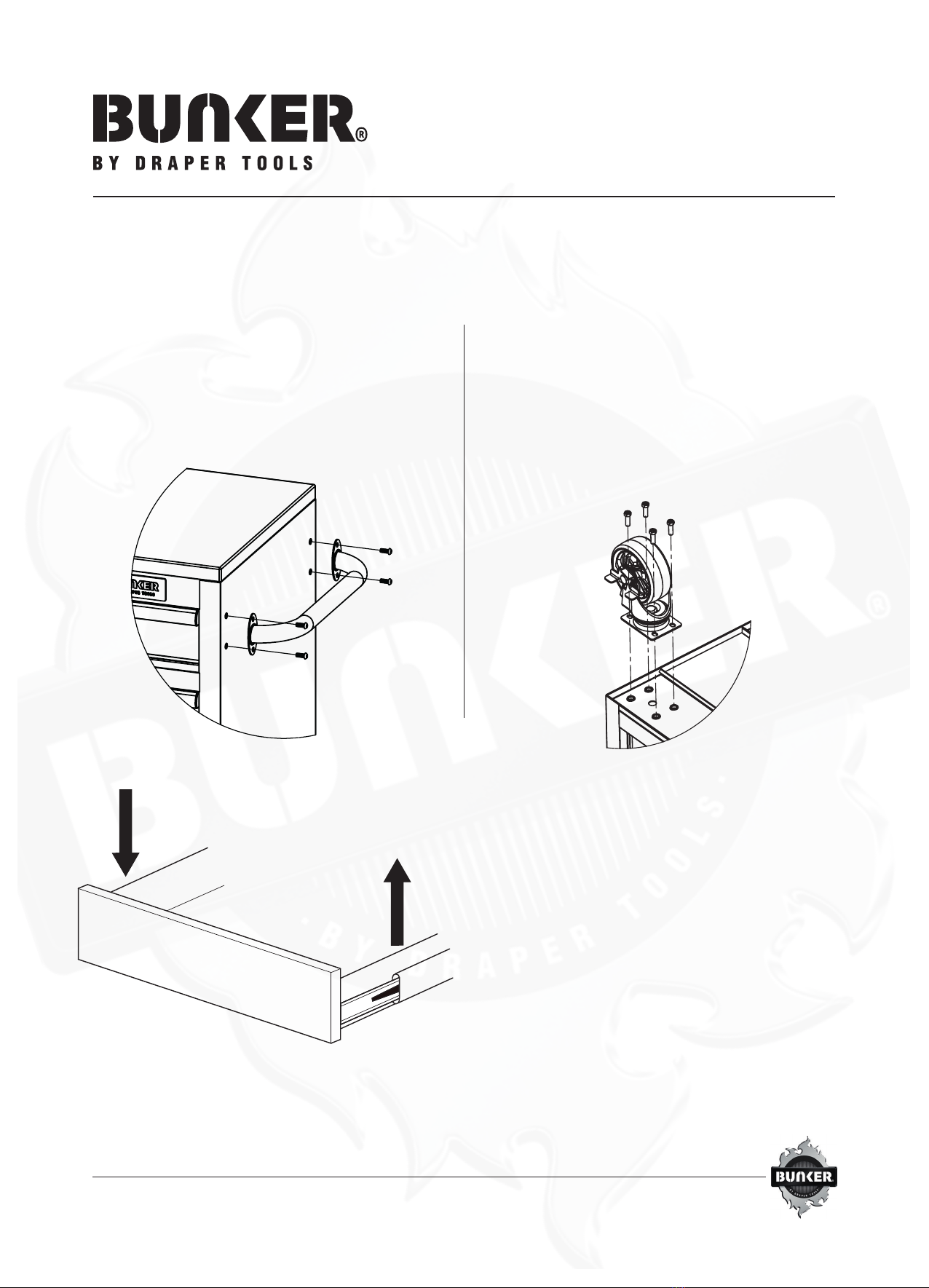

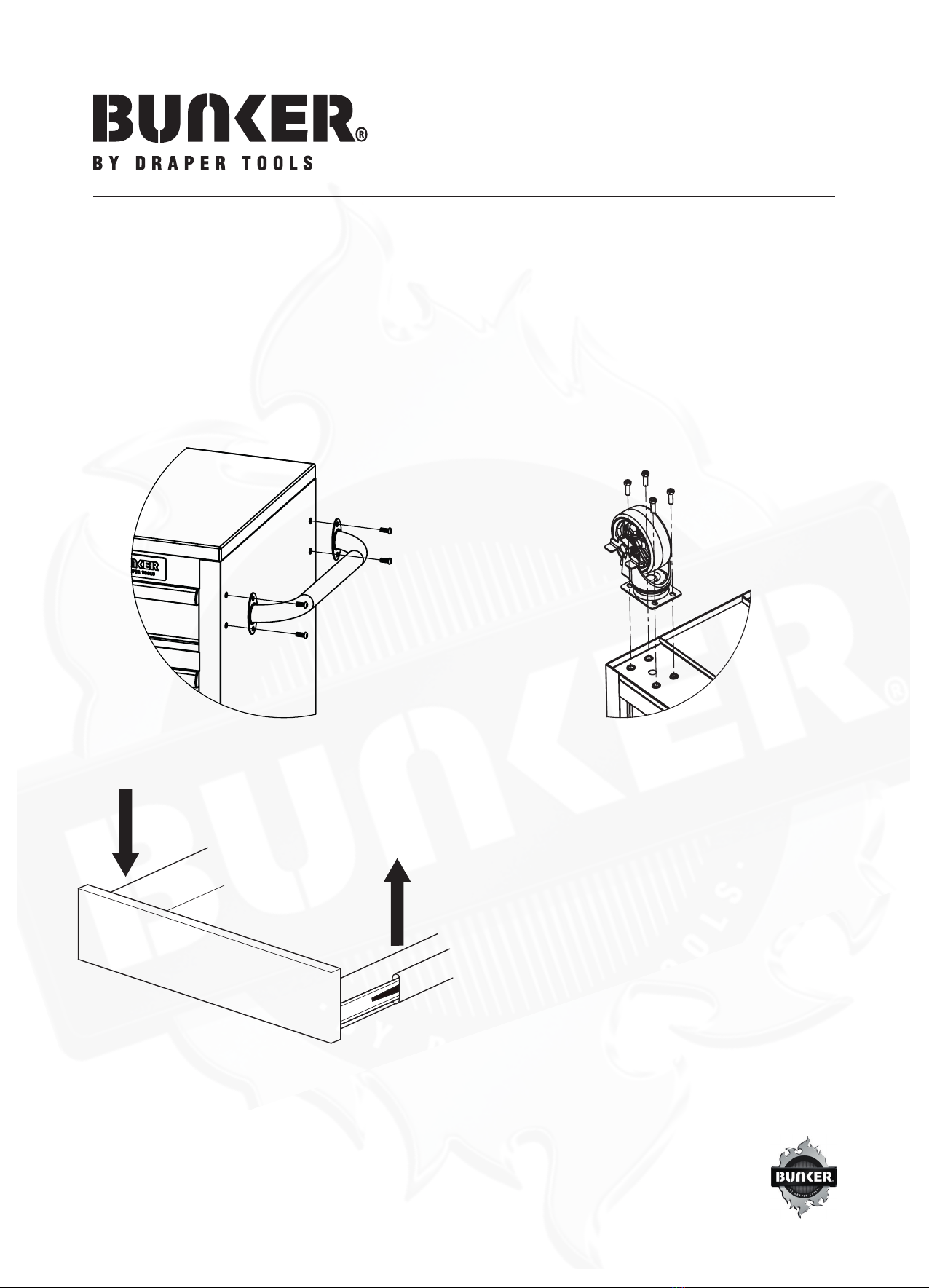

SCHRITT 1: BEFESTIGUNG DES
SCHRANKGRIFFS
•Den Schrankgri über den Löchern am Schrank anordnen.
• Mit (4) M6x16-mm-Schrauben befestigen und mit dem mitgelieferten
Sechskantschlüssel festziehen.
SCHRITT 2: BEFESTIGUNG DER
LAUFROLLEN
• Sicherstellen, dass die Schubladen verschlossen sind, und den
Schrank umgekehrt aufstellen.
• Die Rollen mit den (4) M8x25-mm-Schrauben an der Einheit
befestigen und mit dem mitgelieferten Sechskantschlüssel
festziehen.
• Diesen Vorgang auf der gegenüberliegenden Seite des Schrankes
wiederholen.
HERAUSNEHMEN UND EINSETZEN DER
SCHUBLADEN
• Die Schublade vollständig herausziehen.
• Die linke Lasche nach unten drücken und die rechte Lasche anheben.
• Die Schublade von den Schienen ziehen.
• Die Schublade zum Wiedereinsetzen an der inneren Schubladenführung
ausrichten und einschieben, bis sie einrastet.
INSTANDHALTUNG DER LAUFROLLEN
• Die Rollen jährlich mit hochwertigem Lagerfett schmieren.
PFLEGE UND REINIGUNG
• Die Oberächen in regelmäßigen Abständen mit einem milden
Reinigungsmittel und Wasser reinigen. Fett und Öl können mit den
meisten handelsüblichen Reinigungsmitteln entfernt werden. Aus
Sicherheitsgründen eine nicht brennbare Reinigungsüssigkeit
verwenden.
• Autowachs sorgt für eine glänzende Oberäche der Lagereinheit
und schützt vor Kratzern.
(L)
(R)
