Duerkopp Adler 510 Manuale utente
1. Verwendung des Umbausatzes
Der Umbausatz “Pneumatische Nähgutklammerlüftung” ist für
Riegelmaschinen der Klasse 510 vorgesehen.
2. Komponenten des Bausatzes

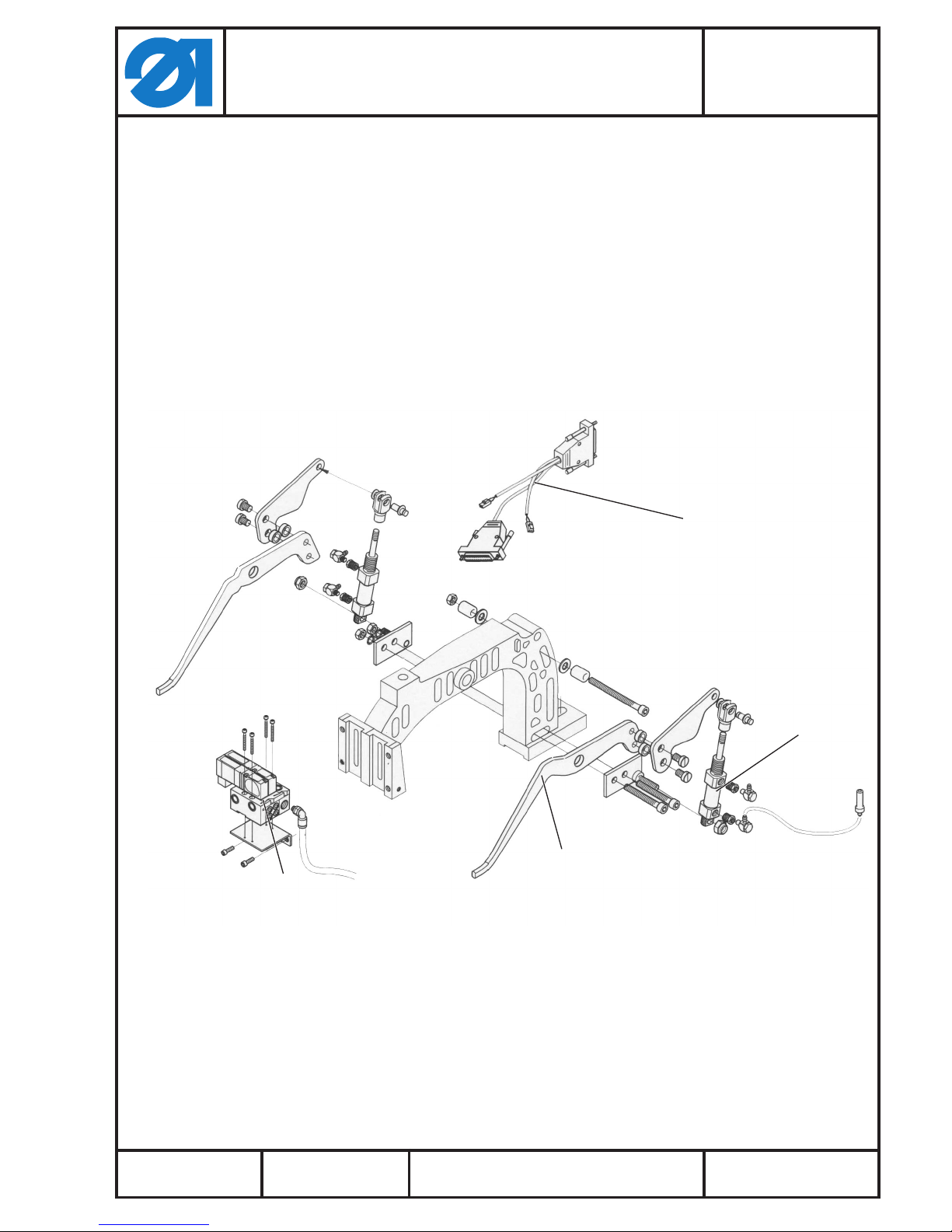

Der Umbausatz 0510 590124 besteht aus den in der Abbildung
dargestellten Einzelteilen. Siehe auch beiliegende Stückliste.
–Adapter für Steuerung 1
–Doppelzylinder 2
–Betätigungssgestänge 3
–Schrauben, Scheiben
–Schlauchteile und Verbindungen
–Wartungseinheit
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Änderungsindex
Rev. index: 00.0
Ausgabe/Edition:
04.2008 Printed in Germany Blatt: 1 von 16
Sheet: 1 from 16
1
2
4
3
2. Demontage der elektromagnetischen Nähgutklammerlüftung

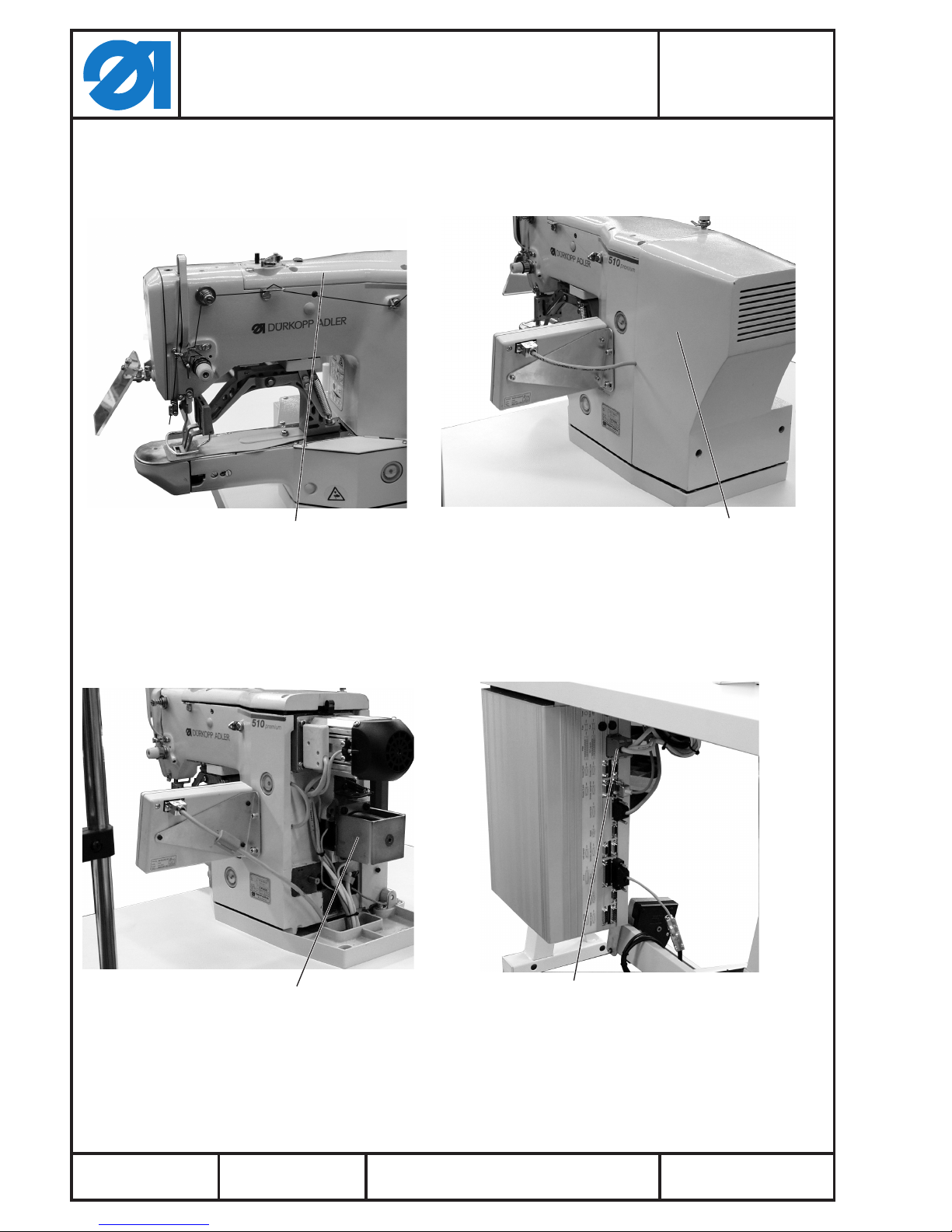

2.1 Kopfdeckel und Abdeckhaube abnehmen
–Kopfdeckel 1 und Abdeckhaube 2 abschrauben.
2.2 Magnet entfernen
–Magnet 3 demontieren.
–Stecker 4 des Magneten abziehen.
–Kabel aus dem Kabelbau entfernen und Kabelbaum neu binden.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Blatt: 2 von 16
Sheet: 2 from 16
Ausgabe/Edition:
04.2008
Änderungsindex
Rev. index: 00.0 Printed in Germany
1 2
34

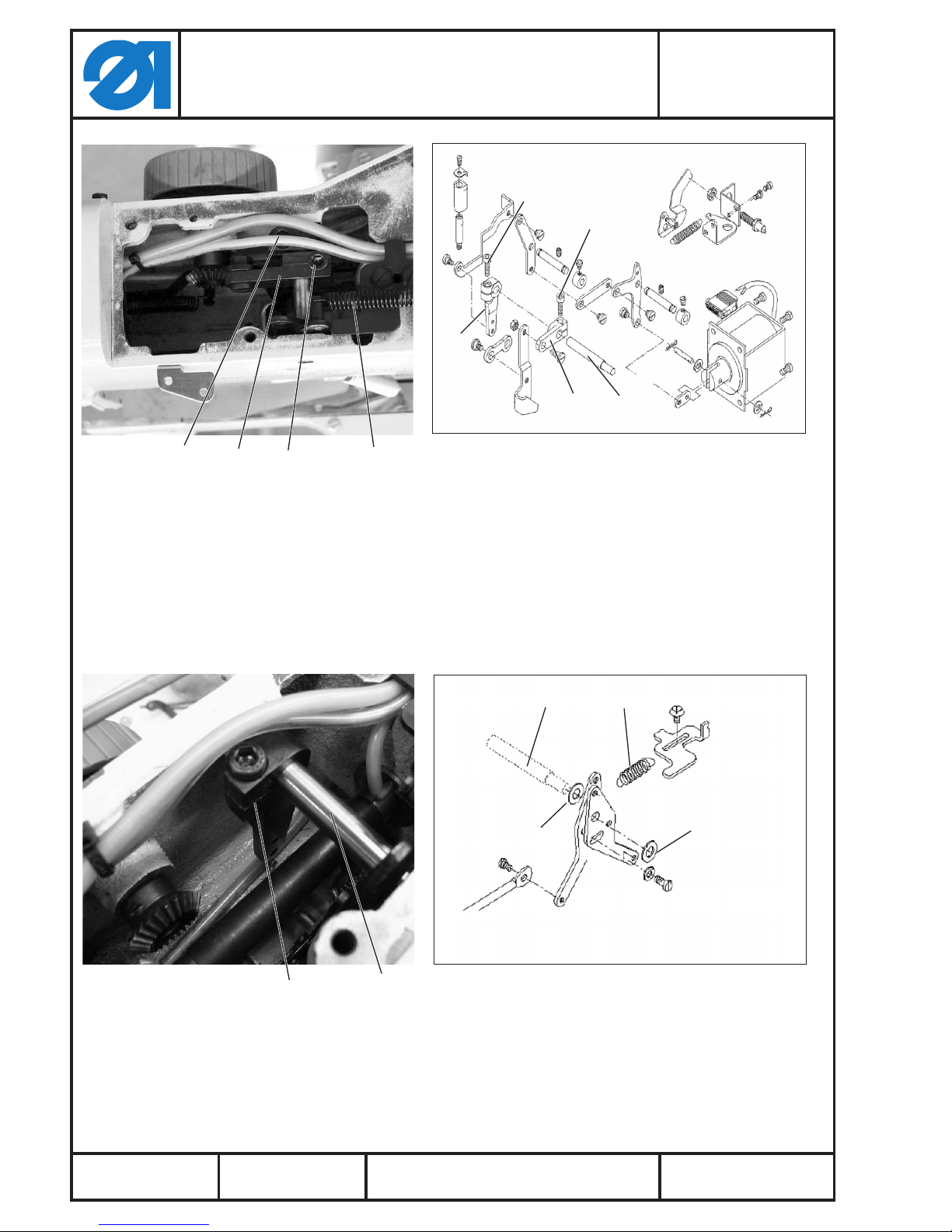

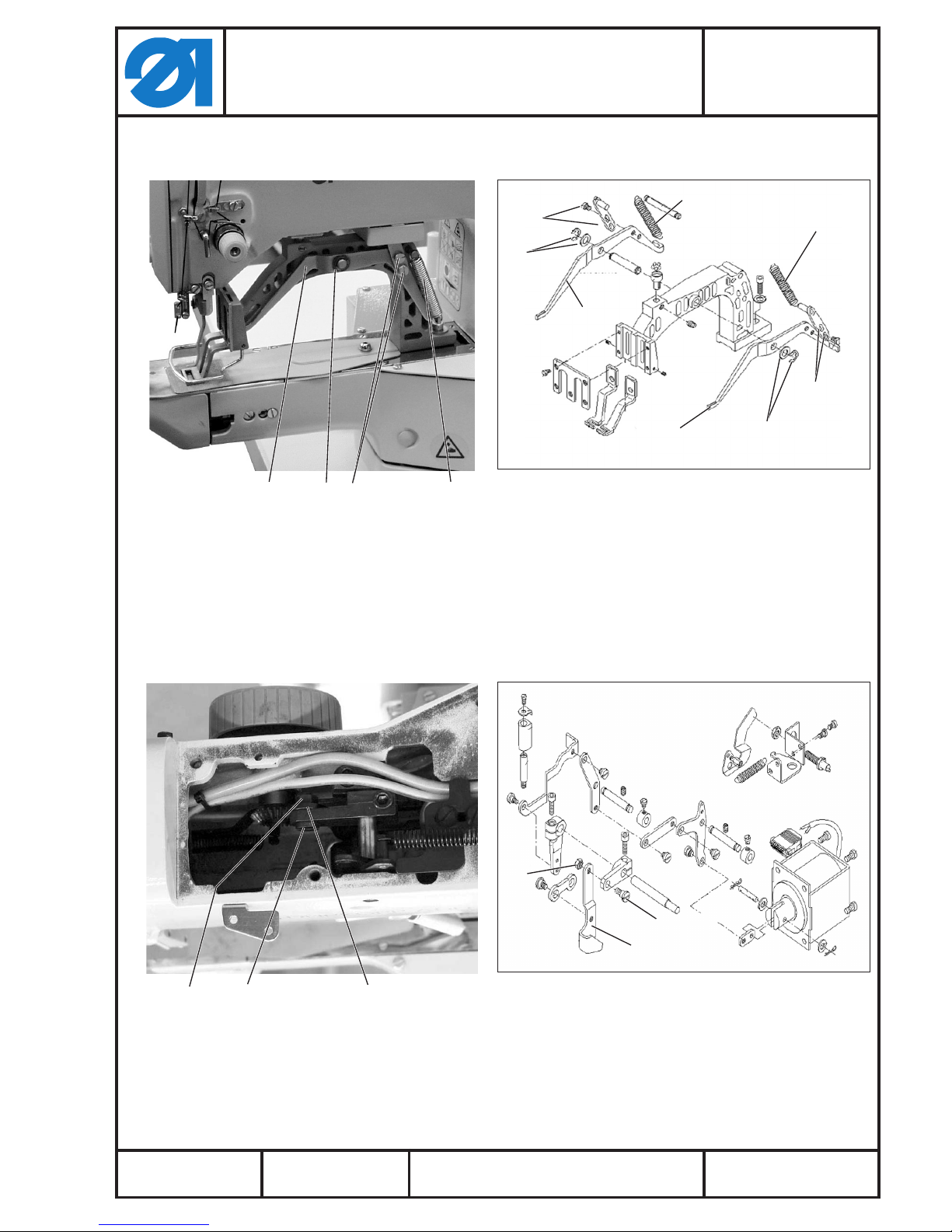

2.3 Mechanik am Klammerarm demontiern
–Federn 1 am Klammerarm abnehmen.
–Schrauben 2 herausdrehen.
–Sicherungsring 3 und Unterlegscheibe abnehmen.
–Hebel 4 abnehmen.
2.4 Mechanik im Nähkopf demontieren
–Schraube 2 und Mutter 3 entfernen.
–Hebel 1 entfernen.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Änderungsindex
Rev. index: 00.0
Ausgabe/Edition:
04.2008 Printed in Germany Blatt: 3 von 16
Sheet: 3 from 16
432 1
1
1
2
2
3
4
4
32 1
2
3
1
3
–Feder 5 aushängen.
–Schraube 6 am Kloben 7 lösen.
–Schraube 8 am Kloben 9 lösen.
–Welle 10 so weit herausdrücken, bis die Scheiben 11 und 12
von der Welle 10 entfernt werden können.
–Kloben 7 von der Welle entfernen.
–Scheiben 11 und 12 wieder auf die Welle 10 setzen.
–Welle ganz eindrücken und mit Kloben 9 dichtstellen.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Blatt: 4 von 16
Sheet: 4 from 16
Ausgabe/Edition:
04.2008
Änderungsindex
Rev. index: 00.0 Printed in Germany
876 5
6
9
10
8
7
10
11
5
12
910
3. Pneumatische Nähgutklammerlüftung montieren

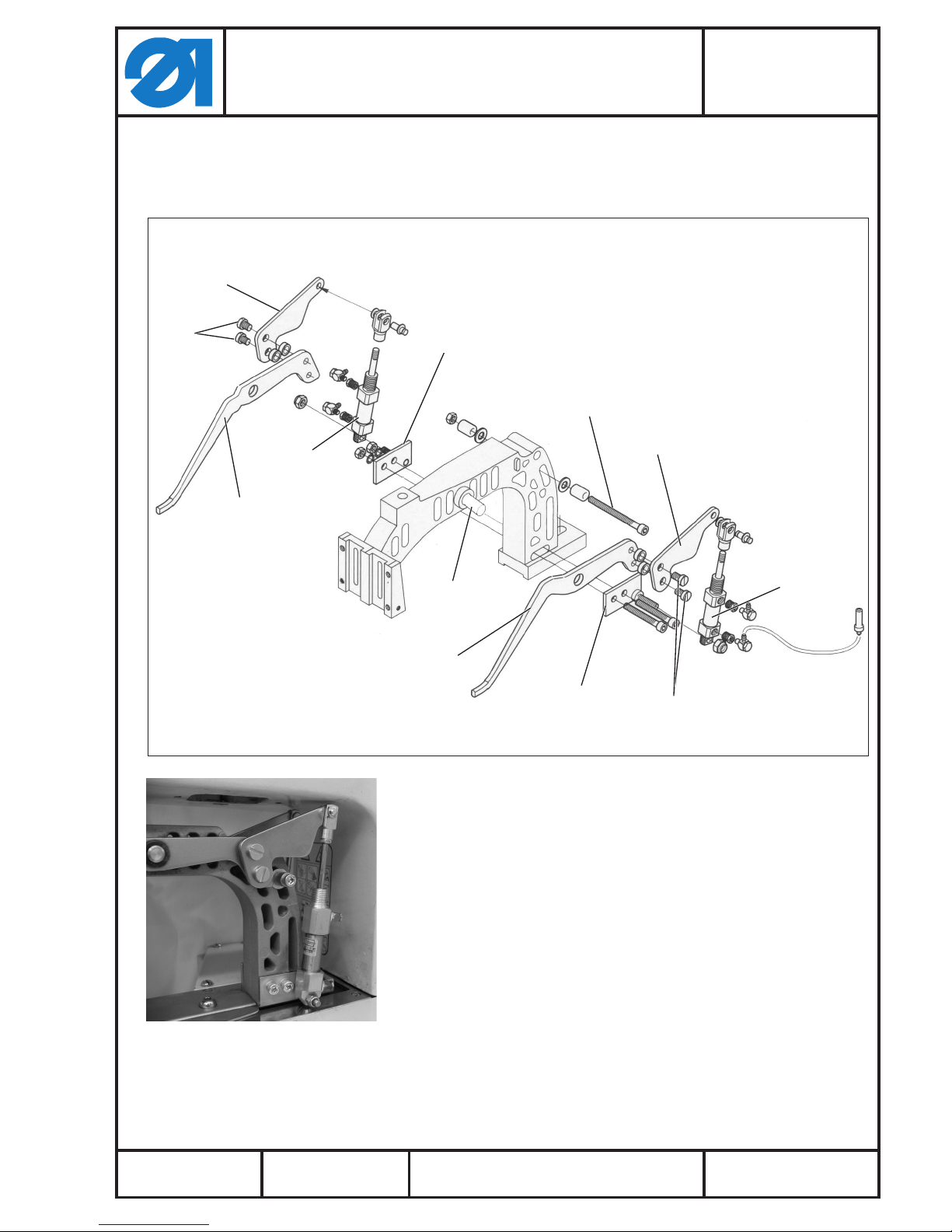

3.1 Teile am Klammerarm montieren
–Teile, wie aus der Abbildung ersichtlich, in folgender
Reihenfolge am Klammerarm montieren.
–Halteplatten 1 und 11 montieren.
–Hebel 2 und 3 mit den Schrauben 4 und 14 verbinden und auf
der Welle 5 mit Scheibe und Sicherungsring montieren.
–Anschlagschraube 6 montieren.
–Zylinder 7 und 17 montieren.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Änderungsindex
Rev. index: 00.0
Ausgabe/Edition:
04.2008 Printed in Germany Blatt: 5 von 16
Sheet: 5 from 16
11
1
2
2
3
3
5
14
6
7
17
4

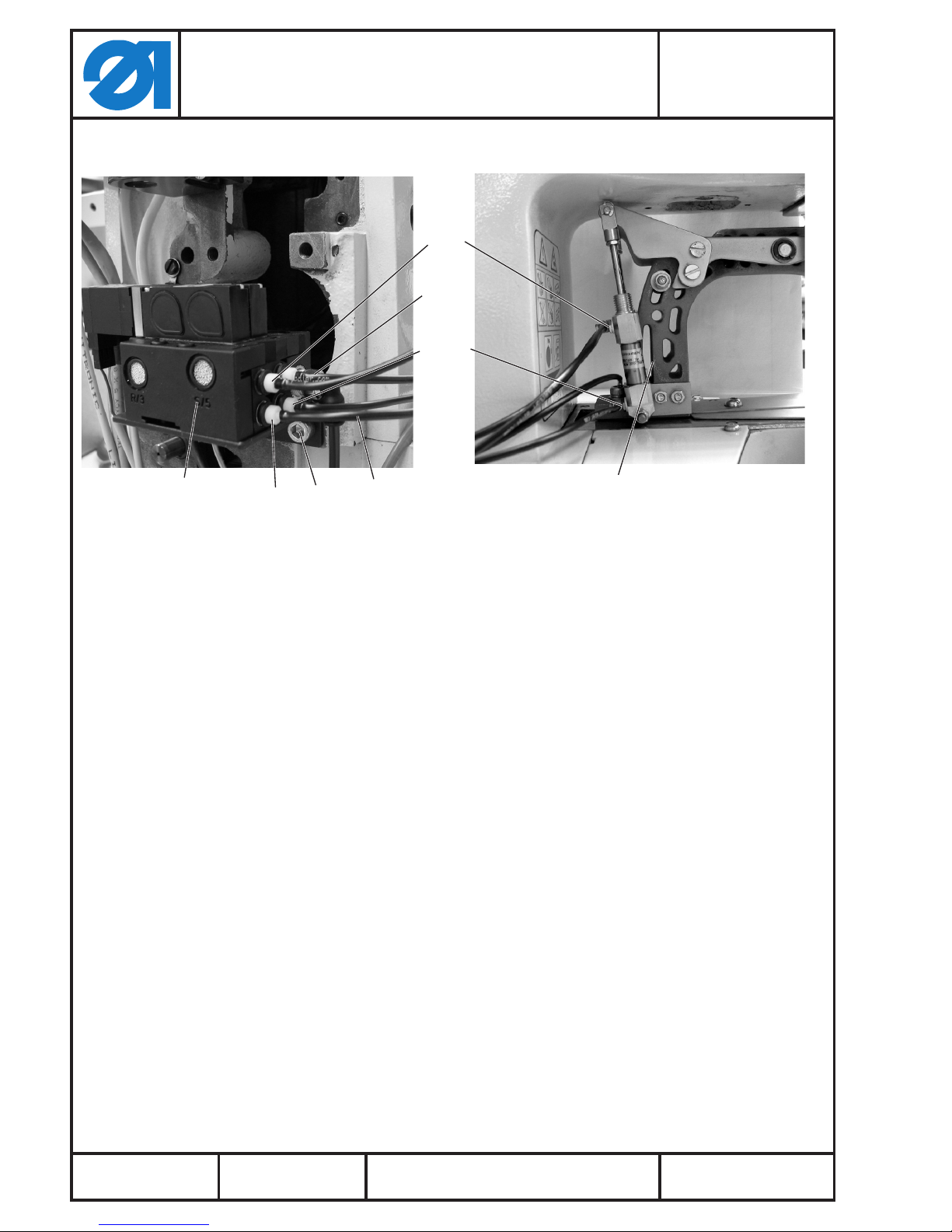

3.2 Magnetventilblock und Pneumatiskschläuche montieren
–Magnetventilblock 3 mit den Schrauben 2 an den unteren
beiden Halterungen des Magneten festschrauben.
–Pneumatikleitungen an den Zylinder 4 anschließen.
- Anschluss A zu Zylinder links, oberer Anschluss
- Anschluss D zu Zylinder links, unterer Anschluss
- Anschluss B zu Zylinder rechts, oberer Anschluss
- Anschluss C zu Zylinder rechts, unterer Anschluss
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Blatt: 6 von 16
Sheet: 6 from 16
Ausgabe/Edition:
04.2008
Änderungsindex
Rev. index: 00.0 Printed in Germany
4
3D21
A
B
C

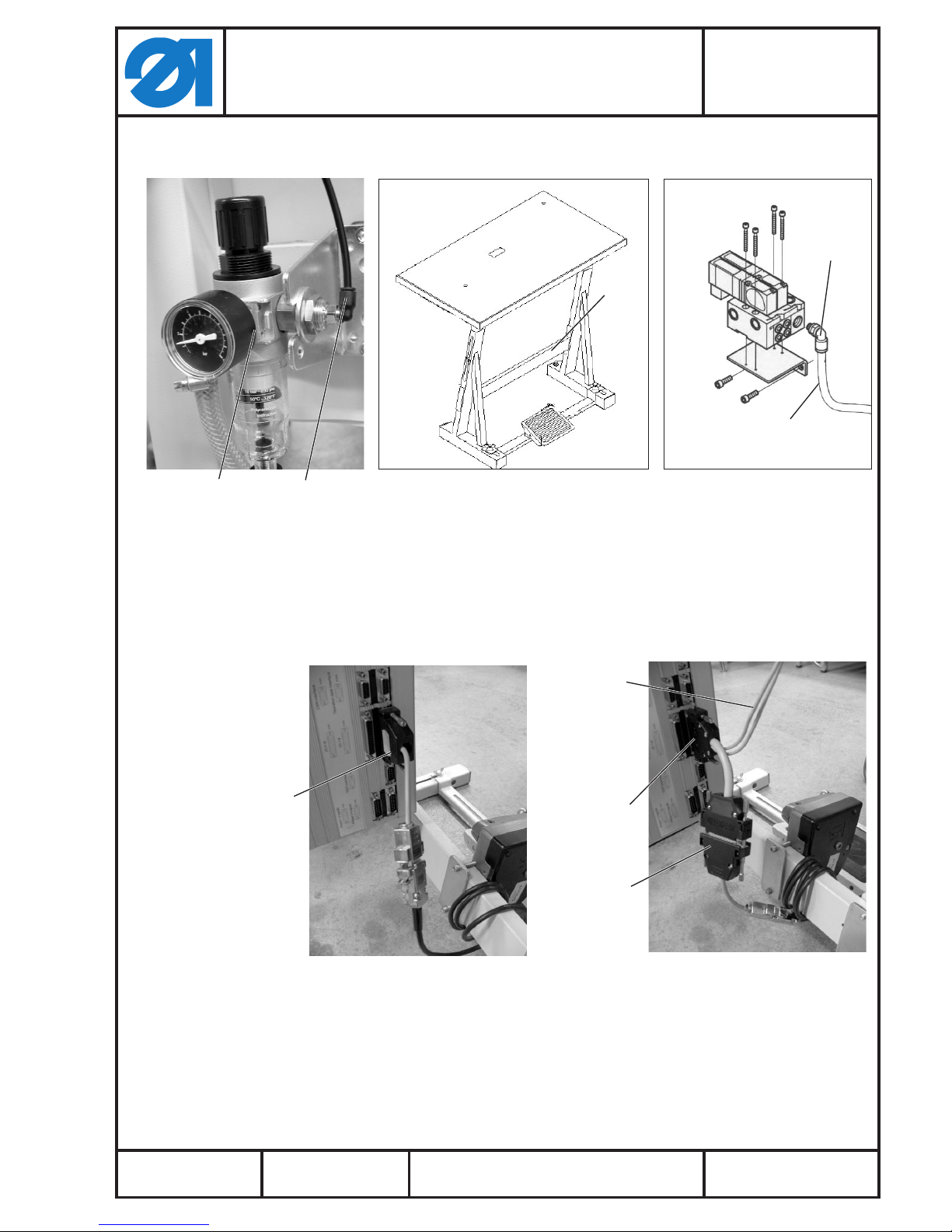

3.3 Wartungseinheit und Pneumatikzuleitung montieren
–Wartungseinheit 2 an die Gestellstrebe 3 schrauben.
–Druckluftzuleitung 4 in Anschluss 1 und Anschluss 5 stecken.
3.4 Elektroadapter anschließen
–Stecker 1 von der Steuerung abnehmen.
–Stecker des Adapters 3 in die Steuerung stecken.
–Stecker 4 in die Buchse des Adaptares 3 stecken.
–Leitungen 2 zu den Magnetventilen verlegen und anschließen.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Änderungsindex
Rev. index: 00.0
Ausgabe/Edition:
04.2008 Printed in Germany Blatt: 7 von 16
Sheet: 7 from 16
4
21
5
3
2
3
4
1

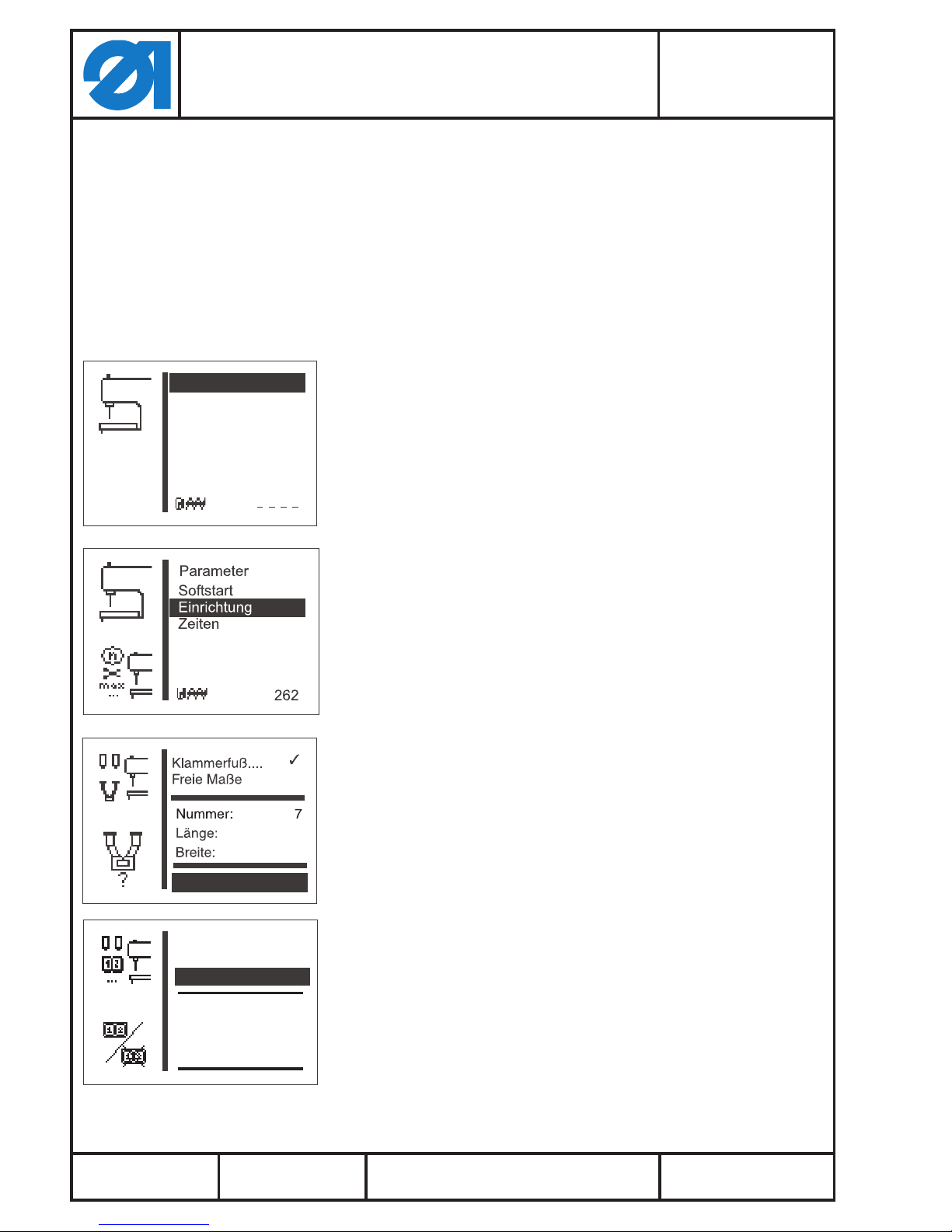

4. Steuerung einstellen
–Hauptschalter einschalten.
Die Steuerung wird initialisiert.
Es erscheint das Haupt-Menü.
–Bei angezeigtem Haupt-Menü Funktionstaste “F” drücken.
Es erscheint das Menü für die Code-Abfrage.
–Codenummer “25483” (Code 1) eingeben.
Nach Eingabe der richtigen Codenummer wechselt die Anzeige
zum Menü “Technikermodus”.
–Mit den Tasten “ñ“ oder “ò“ Untermenü “Maschine” anwählen.
–Mit der “OK”-Taste in das angewählte Untermenü schalten.
–Mit den Tasten “ñ“ oder “ò“Untermenü “Einrichtung”
anwählen.
–Mit der “OK”-Taste in das angewählte Untermenü schalten.
–Mit den Tasten “ñ“ oder “ò“ Untermenü “Ausstattung”
anwählen.
–Mit der “OK”-Taste in das angewählte Untermenü schalten.
–Mit den Tasten “ñ“ oder “ò“ Untermenü “Klammer” anwählen.
–Mit der “OK”-Taste in das angewählte Untermenü schalten.
–Klammer einstellung auf “AUS” setzen.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Blatt: 8 von 16
Sheet: 8 from 16
Ausgabe/Edition:
04.2008
Änderungsindex
Rev. index: 00.0 Printed in Germany
Benutzer
Service
Freie Konturen
Memory-Dongle
Maschine
8.5
8.5
Ausstattung
Handtast.: Aus
E1.Fw.: Aus
Laserl.: Aus
F.Brenner: Aus
Opt.Anyeige
Belegung Eing.
_/-Klamm.: EIN
1. Use of the kit
The “pneumatic fabric clamp lifting” kit has been designed for the
automatic bartacker machines of the class 510.
2. Kit components
The kit for conversion 0510 590124 consists of the parts shown in
the sketch below. See also the enclosed parts list.
–Adapter for control unit 1
–Double-acting cylinder 2
–Operating lever 3
–Screws, washers
–Hose parts and connections
–Maintenance unit
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Änderungsindex
Rev. index: 00.0
Ausgabe/Edition:
04.2008 Printed in Germany Blatt: 9 von 16
Sheet: 9 from 16
1
2
4
3
2. Removing the electromagnetic clamp lifting
2.1 Taking off the head cover and the covering cap
–Unscrew the head cover 1 and the covering cap 2.
2.2 Removing the solenoid
–Dismount the solenoid 3.
–Pull the plug 4 off the solenoid.
–Remove the cable from the cable harness and tie the cable
harness again.
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
Bausatz 0510 590124 / Kit 0510 590124
Teile-Nr./ Part-No.:
0791 510771
Blatt: 10 von 16
Sheet: 10 from 16
Ausgabe/Edition:
04.2008
Änderungsindex
Rev. index: 00.0 Printed in Germany
1 2
34
