Duerkopp Adler 739-23 Guida

Stand 30.09.2005

Inhaltsverzeichnis 739-23-1

Benennung Tafel/

Page Name

TISCHTEILE 1TABEL PARTS

ANTRIEB X -ACHSE 2DRIVE X -AXIS

LAGERUNG X -ACHSE 3X-AXIS BEDDING

X ACHSE 4X-AXIS

Y ACHSE 5Y-AXIS

FÜHRUNGSSCHIENE 6GUIDE RAIL

GURTROLLE 7BELT-DRIVE

OBERTEILAUFNAHME 8SEWING HEAD SEAT

ANTRIEB 9DRIVE

FADENABSCHNEIDER 10 THREAD-CUTTER

MESSERANTRIEB 11 KNIFE DRIVING

KANTENBESCHNEIDEINRICH-

TUNG 12 SET UP PARTS

BEDIENPANEL 13 REMOUTER

PNEUMATIKVERTEILUNG 14 VALVE BLOCK

STEUERUNG 15 CONTROL

ABSAUGEINRICHTUNG 16 SUCTION MECHANISM

0-PUNKT_SCHABLONE 17 0-POINT PATTERN

OBERTEIL SEWING HEAD

Tafel 1 Tischteile 739-23-1

NR. STCK. ARTIKEL NR. BEZEICHNUNG NAME

NO. PIECE ARTICLE NR.

113402005.00 Tischgestell table frame

213402062.00 Nähleuchte Sewing lamp

31010273.00 Haltestück Retaining part

44DIN 912 -M10x25 Schraube screw

51010146-00 Tischplatte table plate

61010247.00 Platte plate

7110147.00 Anschlag edge guide

86DIN 7981 3,9 x 9,5 Schraube screw

94DIN 7981 3,5 x 6,5 Schraube screw

10 1010169-00 Winkel square

11 2DIN 912 -M5 x 15 Schraube screw

12 1010151-00 Platte plate

13 4DIN 7912 -M4 x 8 Schraube screw

14 1010162-00 Abdeckblech cover plate

15 1DIN 912 -M8 x 25 Schraube screw

18 147.0739/01.11 Schutzschalter protective switch

19 2DIN 912 -M4 x 55 Schraube screw

20 1010145.00 Schubkasten Drawer

21 210245.00 Leiste ledge

22 6DIN 7981 -3,5 x 6,5 Schraube screw

23 1010181.00 Lagerplatte end plate

24 2010142-00 Scharnier hinge

25 13402076.00 Garnständer reel stand

26 4DIN 125 -A 10 Scheibe washer

27 2DIN 934 -M4 Mutter nut

28 2DIN 7981 -M5 x 30 Schraube screw

29 2DIN 912 -M5 x10 Schraube screw

30 1010248.00 Gummieinlage rubber ply

31 1010246.00 Platte plate

32 147.0739/01.08 Transponder -lese transponder

33 4DIN 7981 St3,5x1,5-CSchraube screw

34 134 02021.00 Druckregler pressure rgulator

35 2DIN 125-A5 Scheibe washer

36 11600521.00 Anschlag edge guide

Tafel 2 Antrieb X-Achse 739-23-1

NR. STCK. ARTIKEL NR. BEZEICHNUNG NAME

NO. PIECE ARTICLE NR.

113402040.00 Welle (Linearführung ) shaft

41010196.00 Lagerbock bearing bracket

516004 -2Z Kugellager ball bearing

61010197.00 Buchse sleeve

71010199.00 Kupplungsklaue coupling clow

81010198.00 Kupplungsklaue coupling clow

91PK 2913 -E 4,0 A -Motor Motor

10 4DIN 912 -M6x90 Schraube screw

11 2010200.00 Winkel square

12 4DIN 933 -M6x16 Schraube screw

13 4DIN 933 -M6x12 Schraube screw

14 3DIN 913 -M5x8 Schraube screw

15 4DIN 125 -A 6,4 Scheibe washer

16 4DIN 934 -M6 Mutter nut

17 4DIN 125 -A 6,4 Scheibe washer

18 13402033.00 Zahnkranz gear rim

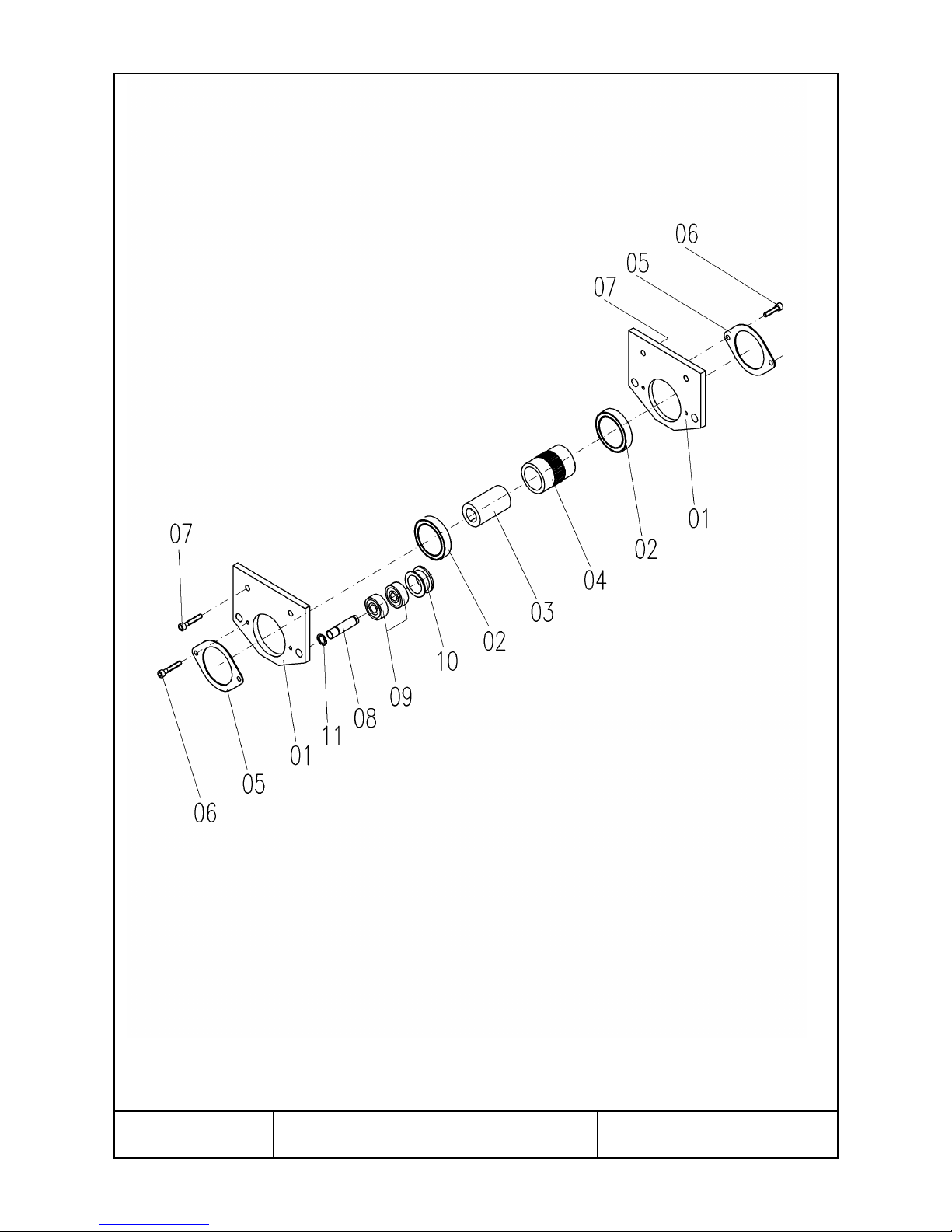

Tafel 3 Lagerung X-Achse 739-23-1

NR. STCK. ARTIKEL NR. BEZEICHNUNG NAME

NO. PIECE ARTICLE NR.

12010251-00 Lagerplatte bearing plate

223402034.00/61 806 Kugellager ball bearing

313402040.00 Linearführung line guide

41010182-00 Ritzel pinion

52010202-00 Lasche cover plate

64DIN 912 -M4x8 Schraube screw

74DIN 912 -M5x14 Schraube screw

82010252-00 Bolzen bolt

943402036.00 Kugellager ball bearing

10 2010183-00 Rolle roller

11 2DIN 6799 Sicherungring cir clip

Tafel 4 X-Achse 739-23-1
